Распредустройство 8DJH представляет собой необслуживаемое комплектное распредустройство среднего напряжения, прошедшее типовые испытания, с одинарной системой сборных шин.
Распредустройство имеет трехфазное исполнение, металлический корпус и элегазовую изоляцию. Распределительное устройство соответствует требованиям IEC 62271-200 и ГОСТов. Номенклатура изделий включает в себя одиночные ячейки и функциональные модули, которые могут использоваться, для осуществления практически любой схемы. Функциональные модули создаются для разнообразных схем. Одиночные ячейки кабельного присоединения, присоединение с выключателем нагрузки, присоединение с силовым выключателем – одни из некоторых вариантов возможного исполнения ячеек.
Основой установки являются герметично сваренные резервуары из антикоррозионной высококачественной стали, в которые устанавливаются первичные устройства (силовые и трехпозиционные выключатели нагрузки-разъединители-заземлители), и заполняются инертным газом. Газонаполненное распредустройство 8DJH классифицируется согласно IEC / VDE как «Герметично закрытая система с избыточным давлением» (=Sealed pressure systems). Устройство сохраняет герметичность на протяжении всего срока службы.
Отсутствует необходимость в каких-либо работах с элегазом – ни при монтаже на месте, ни при расширении установки.
Приводы вакуумных силовых выключателей, трехпозиционных выключателей нагрузки-разъединителей-заземлителей установлены вне пределов газовой камеры, то есть доступ к ним обеспечивается в любое время. Приводы в обслуживании не нуждаются.
Трансформаторы тока и напряжения находятся вне газовой камеры.
Кабели присоединяются спереди. Они расположены рядом друг с другом на одном уровне, на удобной для монтажа высоте.
Всемирно известный концерн Siemens известен россиянам уже много десятилетий и для них его название давно является синонимом высокого качества. Наряду с бытовой техникой, телефонами, локомотивами и пр.
Автоматические выключатели Siemens (каталог доступен для скачивания на нашем сайте) предназначены для защиты проводов и кабелей от перегрузок и короткого замыкания, в результате чего может произойти возгорание. Таким образом, их установка предотвращает пожары, выход из строя оборудования, питающегося от сети, и возможные расходы, которые могут потребоваться для замены всей электропроводки.
Автоматы Siemens (каталог продукции см. ниже) устанавливаются легко и быстро без применения специальных инструментов. В Россию компания поставляет выключатели, соответствующие всем жестким европейским стандартам, которые отличаются исключительной долговечностью.
Они отличаются исключительно долгим сроком службы, составляющим до 20 тысяч срабатываний. К числу преимуществ выключателей Сименс относится также наличие широкого модельного ряда, возможности присоединения дистанционных приводов и блок-контактов, а также высокими показателями токоограничения и селективности.
Компания «ЭЗОИС-ЭлектроЩит» предлагает разнообразную продукцию Siemens. Каталог продукции этого бренда включает:
- модульное оборудование на DIN-рейку;
- воздушные автоматы серии 3WL и 3WT;
- автоматы в литом корпусе 3VT;
- вакуумные автоматы серии SION 3AE1 и 3AE5;
- КРУ среднего напряжения NXAIR с воздушной изоляцией;
- корпуса электрощитов 0,4кВ / SIVACON S;
- распределительные устройства с элегазовой изоляцией NXPLUS C, SIMOSEC или 8DJH;
- микропроцессорная релейная защита SIPROTEC;
- силовые сухие трансформаторы GEAFOL.
Скачав каталог Siemens, вы сможете ознакомиться с техническими характеристиками представленной электротехнической продукции.
Если просмотрев каталог выключателей Siemens, вы не нашли нужную информацию, то позвоните менеджерам-консультантам нашей компании или напишите нам на электронную почту. Наши специалисты ответят на ваши вопросы и помогут с выбором электрооборудования устраивающей вас ценовой категории и с требуемыми техническими характеристиками.
Назначение:
КРУЭ 8DJH применяются для распределения энергии во вторичных распределительных сетях, в том числе в сложных условиях окружающей среды.
Сферы применения:
• Распределительные и трансформаторные подстанции предприятий электроснабжения и городских электростанций;
• Промышленные электроустановки: высотные здания, аэропорты, метро, очистительные установки, портовые сооружения, химическая, цементная промышленность, ж/д электроснабжение.
Характеристики
Комплектные распределительные устройства элегазовые КРУЭ типа 8DJH относятся к электрооборудованию заводской готовности, прошедшему типовые испытания, в трехполюсном исполнении в металлическом корпусе, с одинарной системой сборных шин для установки внутри помещений: до 24 кВ, токи присоединений до 630А, ток сборных шин 630А.
Сейсмостойкость
Распредустройства 8DJH адаптированы к применению в сейсмоопасных регионах. Распределительные устройства прошли квалификационное типовое испытание на сейсмостойкость согласно следующим стандартам:
• IEC/EN 60068-3-3. 1993
• IEC/EN 60068-2-6. 2007
• IEEE 693-2005
• IABG TA13-TM-002/98 (руководство).

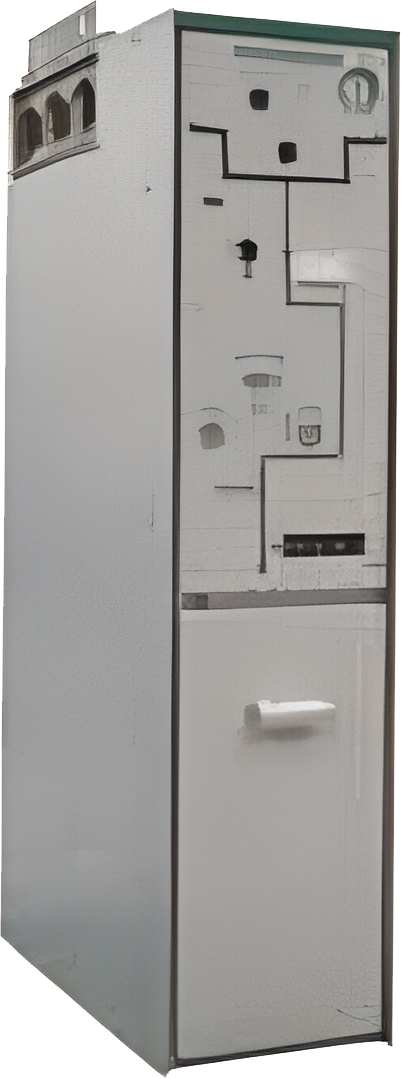

Компактное распределительное устройство с элегазовой изоляцией до 24кВ типа TGS
Современный аналог КРУЭ среднего напряжения Schneider Electric RM-6, Siemens 8DJH, ABB SafeRing локализированный в России
Варианты исполнения по набору функций

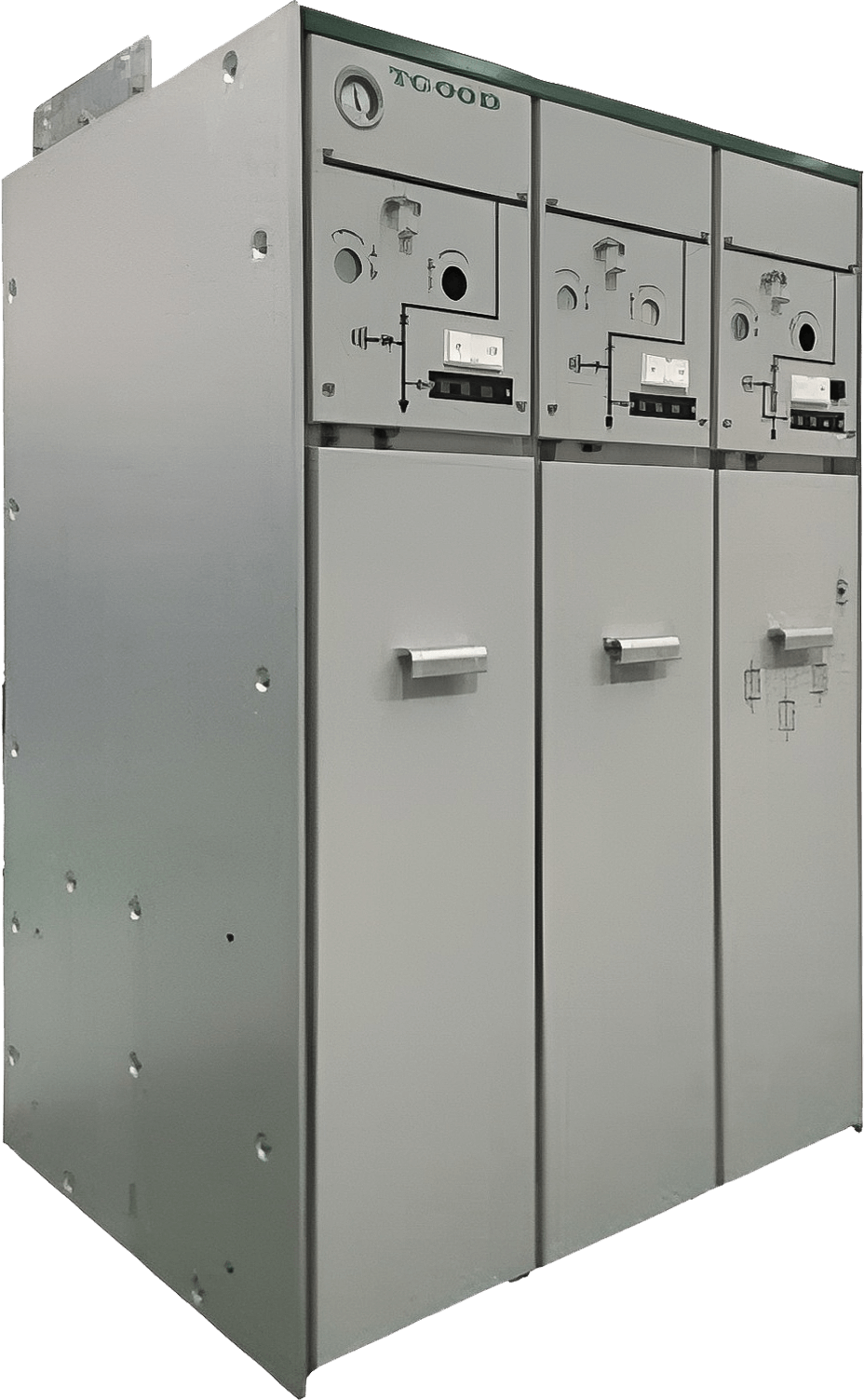

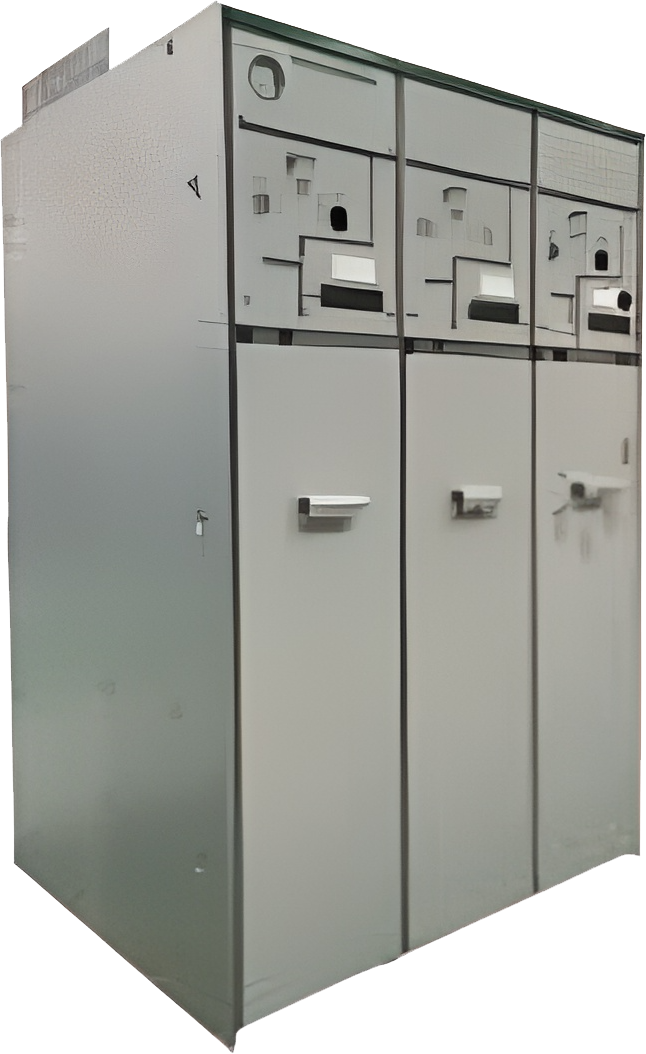

КРУ среднего напряжения с элегазовой изоляцией
Основные технические характеристики TGS:
Un — 24кВIn — 250-630АIкз — 20кА 3с/25кА 1с
Применение элегазовой изоляции в КРУ TGS делают их в своем сегменте одними из самых компактных щитов среднего напряжения на рынке
Компактные габариты, широкий спектр набора функций, возможность расширения и простота установки делают данное оборудование подходящим для применения во всех отрослях промышленных и гражданских объектов
Высоковольтные токопроводящие части КРУ TGS размещены в герметичном баке из нержавеющей стали. Данная конструкция позволяет эксплуатировать оборудования без обслуживания в течении всего срока эксплуатации
Защита линий силовых трансформаторов обеспечивается силовым вакуумным выключателем с автономным блоком релейной защиты (функционирование защит без оперативного тока) либо с помощью комбинированного трехпозиционного выключателя нагрузки и встраиваемых плавких предохранителей.
Возможна организация АВР с применением управляющих устройств Российского производства.
Возможна интеграция оборудования в системы ТМ, АСДУ, АСДТУ подстанции либо сети в целом.
Возможна организация коммерческого и технического учета электроэнергии с применением трансформаторов тока и напряжения Российского производства.
Включает в себя от 1 до 4 встроенных компактных функциональных блоков с возможностью дополнительного расширения.
Возможна установка любых современных типов блоков релейной защиты с оперативным питанием от 24 до 220 В переменного либо постоянного тока с реализацией любой логики работы.
TGS – нерасширяемая версия
Данная версия легко интегрируется в подстанцию благодаря компактному размеру и малой занимаемой площади. До 4х функциональных блоков могут быть собраны в один бак с элегазовой изоляцией.
Расширяемая версия TGS применяется для возможности расширения щита дополнительными функциональными блоками.
доступные функции КРУЭ TGS-24

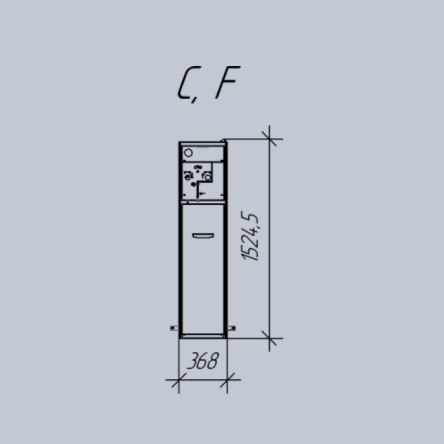

C – Вводной/отходящий фидер. Трехпозиционный выключатель нагрузки.F – Защита трансформатора. Трехпозиционный выключатель нагрузки + плавкий предохранитель.

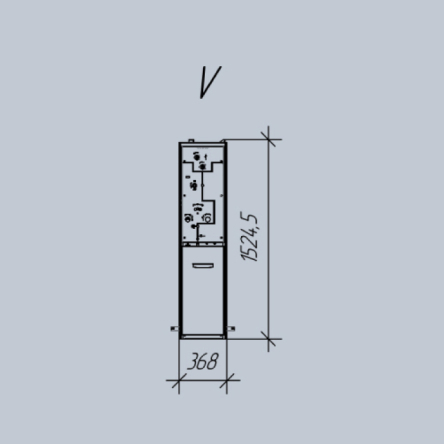

V – Защита трансформатора/линии. Силовой вакуумный выключатель + трехпозиционный разъединитель

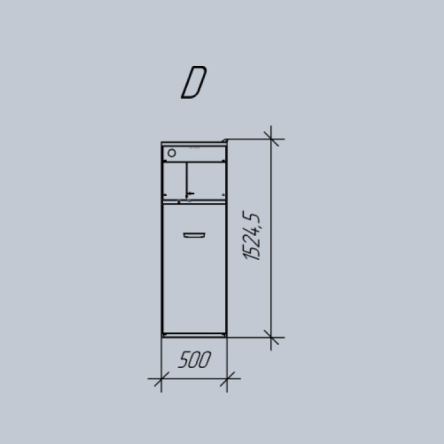

D – Фидер прямого ввода без заземляющего ножа.De – Фидер прямого ввода с заземляющим ножом.

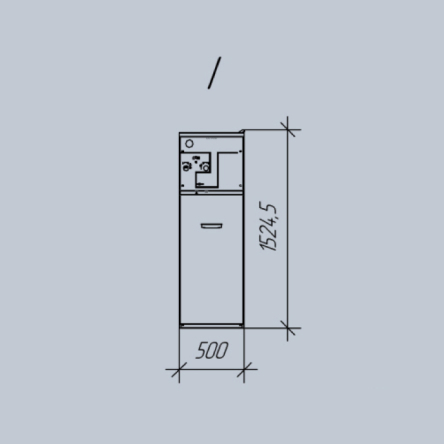

I – Секционный фидер. Силовой вакуумный выключатель + трехпозиционный разъединитель.

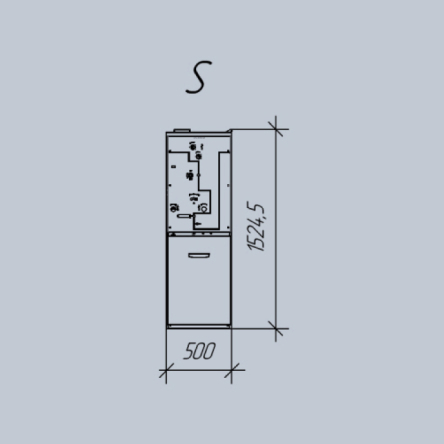

S – Секционный фидер. Трехпозиционный выключатель нагрузки.

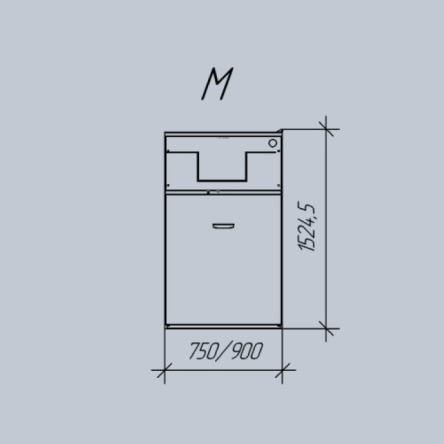

M – Измерительная ячейка.
Срок гарантии на оборудование составляет от 24 месяцев со дня ввода оборудования в эксплуатацию.
Гарантийный срок эксплуатации не менее 30 лет.
Оборудование адаптируется к различным потребностям распределительных электрических сетей среднего напряжения до 24 кВ
Соединение, электропитание и защита трансформаторов в разомкнутых кольцевых или радиальных сетях
Оборудование пунктов сетей среднего напряжения и повышение надежности распределения электроэнергии
сравнительные ТЕХНИЧЕСКИе ХАРАКТЕРИСТИ МОНОБЛОКОВ 12-24КВ
- Распределительные и трансформаторные подстанции предприятий электроснабжения и городских электростанций;
- Промышленные электроустановки: высотные здания, аэропорты, метро, очистительные установки, портовые сооружения, химическая, цементная промышленность, ж/д электроснабжение.
Сверхнизкие эксплуатационные затраты за весь срок службы:
- отсутствие необходимости в техническом обслуживании;
- независимость от климатических воздействия;
- минимально занимаемое пространство;
- максимальная готовность к работе.
- Модульная конструкция;
- Расширение КРУЭ без проведения работ с элегазом на месте;
- Необслуживаемый вакуумный силовой выключатель;
- Применение устройств защиты серии SIPROTEC, а также устройств защиты других производителей.
- Первичные цепи в герметичной оболочке безопасны для прикосновений;
- ВВ-предохранители и концевые кабельные муфты доступны только при заземленных присоединениях;
- Управление возможно только при закрытом корпусе;
- Система логических механических блокировок;
- Емкостная система индикации отсутствия напряжения;
- Заземление присоединений через заземлители с возможностью включения на КЗ.
Безопасность в работе
- Герметичная оболочка для первичных цепей: не зависит от воздействий окружающей среды (грязь, влага, мелкие животные) герметичность в течение всего срока службы (сварной резервуар, вваренные проходные изоляторы).
- не зависит от воздействий окружающей среды (грязь, влага, мелкие животные)
- герметичность в течение всего срока службы (сварной резервуар, вваренные проходные изоляторы).
- Необслуживаемые компонены привода;
- Доступ к приводам коммутационных аппаратов вне резервуара с элегазом;
- Защита от ложных коммутаций за счет логических механических блокировок;
- Встроенные механические индикаторы состояния коммутационных аппаратов на мнемосхеме.
Распредустройство 8DJH соответствует требованиям и нормативам, действовавшим на момент типовых испытаний. В соответствии с решением о гармонизации, принятым странами-членами ЕС, их национальные нормативы соответствуют стандарту IEC.
Климат и воздействия окружающей среды
Распредустройства 8DJH имеют герметичный резервуар и не подвержены климатическим воздействиям.
- Типовые и приемо-сдаточные испытания;
- Стандартизированный, управляемый компьютерами процесс изготовления;
- Опыт эксплуатации более 500 000 ячеек типов 8DJ/8DH в герметично заваренном исполнении по всему миру.
- IEC/EN 60068-3-3. 1993
- IEC/EN 60068-2-6. 2007
- IEEE 693-2005
- IABG TA13-TM-002/98 (руководство).
Программа Profix Siemens AG для проектирования 8DJH
Для специалистов и проектировщиков имеется бесплатная программа Profix Siemens AG (разработано ООО «Сименс») для проектирования 8DJH , которая помогает составить однолинейную схему, определить габариты устройства, строительную часть (вид сверху, вырезы под кабели, пр).
В случае необходимости составления типовых решений Вы также можете обратиться к нашим специалистам. Типовые решения оформляются в течение 1 часа.
Получить дополнительную информацию по роботам URОтправьте запрос, чтобы получить всю интересующую Вас информацию по продуктам Universal Robots.
Комплектное распределительное устройство с элегазовой изоляцией — для вторичных систем распределения электроэнергии
Распределительное устройство 8DJH отличается широким ассортиментом функций и разнообразными областями применения. Этот тип распределительных устройств успешно применяется для трансформаторных, блочно-модульных,распределительных подстанций, а также ветросиловых и солнечных установок, аэропортов, железнодорожных вокзалов, станций метрополитена и высотных зданий.
Гибкость при конфигурировании устройств – это решающий фактор в системах вторичного распределения. Модульная конструкция устройств позволяет комбинировать функции как внутри одного блока ячеек, так и при более сложных комбинациях, распределительных устройств. Отдельные панели и блоки ячеек могут стыковаться и комбинироваться друг с другом. Распределительное устройство 8DJH позволяет реализовывать практически любые
электрические схемы.
Герметично сварной резервуар распределительного устройства из высококачественной стали делает находящиеся под высоким напряжением компоненты распределительного устройства 8DJH невосприимчивыми к солесодержащему и влажному воздуху, исключает образование конденсата внутри бака. Он препятствует проникновению пыли, грязи, жидкости, влаги или мелких животных. Дополнительные требования к испытаниям, например, на устойчивость к климатическим явлениям и сейсмостойкость доказывают высокую надежность устройства.
- Независимость от окружающей среды и климата
- Не требуется техническое обслуживание
- Компактность
- Безопасность для персонала
- Экономическая эффективность
- Экологичность
- Надежность и безопасность эксплуатации
Распределительное устройство 8DJH
Ассортимент продукции (ниже представлены не все варианты)
* 42 кВ — в соответствии с требованиями в отдельных странах.
**В зависимости от высоковольтных предохранителей.
- Типовые испытания в соответствии с IEC 62271-200
- Герметичная система, заполненная элегазом на весь срок службы
- Безопасный для прикосновения корпус и использование стандартных адаптеров для подключения кабелей
- 3-фазное распределительное устройство с одинарной системой шин в металлическом корпусе
- Отдельные ячейки и блоки ячеек могут быть установлены в произвольном порядке в виде модулей с возможностью расширения
- Коммутационные аппараты: трехпозиционный выключатель-разъединитель (ОТКЛ. — ВКЛ. — ЗАЗЕМЛЕН), комбинация «выключатель-предохранитель» для защиты силовых трансформаторов, вакуумный силовой выключатель с трехпозиционным разъединителем)
- Заземляющая функция с возможностью включения на КЗ
- Металлический корпус, класс секционирования PM
- Классификация по стойкости к внутренней дуге):
IAC A FL 21 кА, 1 сIAC A FLR 21 кА, 1 с. (опция) - IAC A FL 21 кА, 1 с
- IAC A FLR 21 кА, 1 с. (опция)
Размеры КРУЭ 8DJH
Отправьте заявку и получите очень выгодное коммерческое предложение по оборудованию Siemensв течение 4 часов
О заводе
Кампания SFA-Electric входит в турецкий концерн Alfanar, уже более сорока лет специализирующийся на проектировании и выпуске средневольтного промышленного электрооборудования. В частности:
- Моноблочных устройств типа КРУЭ RMU с элегазовой изоляцией. Мощность 12-40,5 кВ, подходят для реле с автономным питанием, имеют дополнительные системы обеспечения безопасности охраны труда.
- Распределительных устройств с воздушной изоляцией (основных и вторичных) в металлическом корпусе.
- Устройств автоматизации распределения электроэнергии (КТП, ОРУ, мобильных подстанций и др.).
- Компонентных решений, аксессуаров.
Компактные моноблоки КРУЭ и модульные ячейки типа КРУЭ, благодаря уникальным технологическим решениями, успешно замещают компактные КРУЭ/КРУ такие как: АВВ SafeRing SafePlus, EATON Xiria, КРУ Etalon, SIEMENS 8DJH и NXPLUS С, Susol RMU (LS Industrial Systems), КРУЭ TGS, CHINT NG7 и XGN15, КРУЭ TPM ZPUE, КРУЭ ИРиС, КРУ ЭТАЛОН, КРУ-Т, КРУ-ТЭС, КРУ 6(10) «ОНЕГА-М», КРУЭ «Столица» и другие. Также производитель (SFA Electric) представил фирменные ячейки SFA-RMR (аналог RM6 Schneider Electric) с возможностью построения аналогов ячеек типа Premset, SM6, PIX (Schneider Electric).
Производственные мощности завода SFA включают в себя 3 роботизированные линии сварки, вакуумизации, заполнения элегазом, сборки силовой и приводной частей КРУЭ, а также обязательный контроль качества на каждом этапе изготовления и сборки устройств.
Разработкой технологических решений занимается собственные исследовательско-проектный отдел и лаборатория. При проектировании учитываются все современные требования к соответствующему типу устройств. После окончания сборки прототип проходит испытания и поступает в серийное производство только после успешного завершения каждого из них.
Смотреть больше фотографий и схем
Каталог SFA-Electric
6/10/15 (17,5) кВ
20 (24) кВ
35 (40,5) кВ
Модульные РУ с воздушной изоляцией
РУ типа КРУ с выкатным аппаратом
Коммутационное оборудование
Load Break Switch
SF6 Insulated Circuit Breaker
Vacuum Circuit Breaker
RMU
SF6 – серия RMU моноблочного типа с элегазовой изоляцией от завода SFA. Серия включает в себя распределительные устройства среднего напряжения мощностью 12-40,5 кВ. Серия отличается высокой надежностью, удобством в установке, отсутствием необходимости в постоянном сервисном обслуживании.
При изготовлении используются собственные разработки SFA, каждое устройство перед поступлением в серийное производство прототип проходит обязательные испытания.
Производитель предлагает отдельные решения для первичного и вторичного распределения энергии. Возможна доукомплектация дополнительными опциями согласно техническому заданию.
Чтобы заказать RMU для Вашего проекта, оставляйте заявку по телефону или заказывайте консультацию инженера через форму обратной связи на сайте! Инженер компании «Эзоис-ЭлектроЩит» не только ответит на все сопутствующие вопросы, но и подготовит индивидуальное предложение с учетом особенностей Вашего объекта и поставленных производственных задач!
Моноблочные КРУЭ SFA до 24 кВ
КРУЭ от турецкого бренда SFA относятся к промышленному распределительному оборудованию средней мощности для вторичного распределения тока.
КРУЭ SFA мощностью до 24 кВ:
- Моноблочного типа, компактные, подходят для всех видов КТП и БКТП;
- Имеют элегазовую изоляцию;
- Снабжены испытательными пальцами на лицевой панели для тестирования кабеля;
- Имеют вакуумные и трехпохиционный выключатели с различным сочетанием фидеров для них;
- Могут быть дополнительно снабжены мотор-приводом, указателями тока короткого замыкания и т.д.;
- Срок работы без дополнительного сервисного обслуживания от 30 лет.
Производитель предлагает два вида решений корпусов для установки в помещении или на улице. Уличное решение имеет класс защиты IP65.
- Номинальное напряжение: до 24 кВ.
- Номинальный ток сборных шин: 200/400/630А.
- Номинальный ток выключателя нагрузки: 400/630А.
- Номинальный кратковременный выдерживаемый ток: 21кА/1с.
- Степень защиты: IP41/IP54/IP65.
- Трехпозиционный выключатель-разъединитель (ВКЛ-ОТКЛ-ЗАЗЕМЛЕНО).
- Вакуумный выключатель 400/630А.
Моноблочные и модульные КРУ SFA до 40,5 кВ
Компактные распределительные ячейки SFA RMR широко используются в промышленности благодаря небольшим размерам, удобству в эксплуатации, отличным показателям производительности и невысокой цене.
КРУ SFA мощностью до 40,5 кВ:
- Имеют компактный размер, позволяющий установку даже в условиях очень ограниченного пространства;
- Предлагаются в двух вариантах компоновки – моноблочном и модульном с возможностью расширения;
- Допускают подводку кабеля сверху;
- Снабжены несколькими системами безопасности, в том числе вакуумным выключателем, встроенной защитой от импульсных перенапряжений, видимым разрывом для точного определения положения выключателя;
- Устойчивы к внутренней дуге;
- Не требуют сервисного обслуживания.
Производитель уделяет большое внимание обеспечению безопасности при работе оборудования.
- Номинальное напряжение: до 40.5 кВ.
- Номинальный ток сборных шин: 630А.
- Номинальный ток выключателя нагрузки: 630А.
- Номинальный кратковременный выдерживаемый ток: 21кА/1с.
- Степень защиты: Ip30.
- Трехпозиционный выключатель-разъединитель (ВКЛ-ОТКЛ-ЗАЗЕМЛЕНО).
- Вакуумный выключатель: 630А.
Программа Profix Siemens AG для проектирования 8DJH
Для специалистов и проектировщиков имеется бесплатная программа Profix Siemens AG (разработано ООО «Сименс») для проектирования 8DJH , которая помогает составить однолинейную схему, определить габариты устройства, строительную часть (вид сверху, вырезы под кабели, пр).
В случае необходимости составления типовых решений Вы также можете обратиться к нашим специалистам. Типовые решения оформляются в течение 1 часа.
