Как настроить автомобильный усилитель простая инструкция от децибел

Что такое LPF-файл?

Мир музыки и аудио полон технических терминов, которые могут сбить с толку тех, кто с ними не знаком. Одним из таких терминов является LPF, что в переводе с испанского означает фильтр нижних частот или фильтр нижних частот. В этой статье мы раскроем значение ФНЧ в усилителе и объясним все, что вам нужно знать о его важности и работе. Если вы когда-нибудь задавались вопросом, как добиться оптимального качества звука в усилителе, не пропустите эту статью!

Фильтры в усилителе

Если посмотреть на многие схемы ламповых усилителей, то глаз без труда увидит цепочки фильтров. Они могут образовываться там, где начинающий разработчик о них и не помышлял, это же касается и местной обратной связи. Поэтому сегодня генеральная репетиция перед основным вхождением в тему лампового усиления — будем разбираться с фильтрами.

Фильтр нижних частот

Фильтр нижних частот (ФНЧ) пропускает низкие частоты до определенной частоты, выше которой все, проход закрыт. Если вам нужно ограничить частотный диапазон по верхнему краю, то вам нужен фильтр Низких Частот (ФНЧ), который вы настроите на граничную частоту.

Фильтр высоких частот

Фильтр высоких частот (ФВЧ) пропускает все частоты от нижней заданной частоты и выше. Если вам нужно начать диапазон частот с определенного значения, вам нужен Фильтр Высоких Частот (ФВЧ).

Принцип работы фильтров

Фильтры высоких и низких частот создаются на схеме из связки резистора и конденсатора. В фильтре высоких частот сначала стоит конденсатор, а затем резистор. А в фильтре низких частот местами меняются резистор и конденсатор. Чтобы ограничить диапазон устройства параметрами от 20 Гц до 20 кГц, необходимо использовать оба фильтра, чтобы отсечь частоты снизу (ФВЧ) и сверху (ФНЧ).

Вывод

Фильтр нижних частот (ФНЧ) срезает верха, а фильтр высоких частот (ФВЧ) срезает низы. Это помогает ограничить частотный диапазон устройства и добиться оптимального качества звука.

Определение необходимых номиналов резистора и конденсатора для получения необходимой частоты среза

Теперь используем немного математики, чтобы определить, какие номиналы резастора и конденсатора нужны, чтобы получить необходимую частоту среза.

Анализ схемы

Так как в схемах ламповых усилителей вы чаще всего увидите фильтры высоких частот, давайте посмотрим на какую-то подобную схему и определим, на какой частоте срез задал неизвестный нам автор схемы.

Честно говоря, понять назначение схемы оказалось непросто из-за некорректных значений номиналов, которые часто встречаются в подобных эскизах.

Анализ кусочка схемы

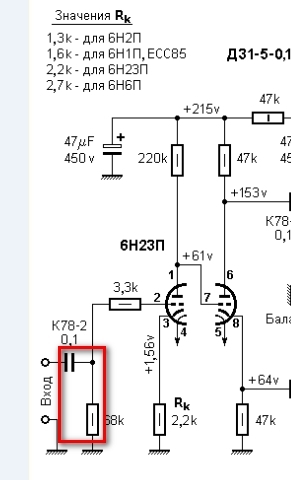

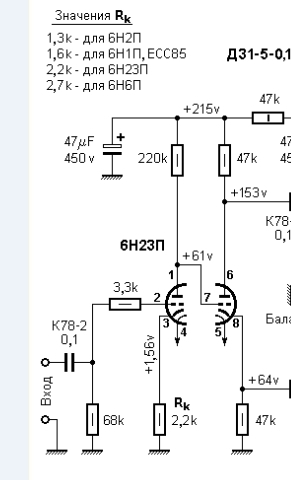

Посмотрите внимательно на данную схему. Вы видите ФВЧ фильтр? Если нет, то ниже выделена его часть красным.

Определение частоты среза

Давайте определим, какие частоты срезает этот фильтр. Так как это ФВЧ (фильтр высоких частот), он срезает низкие частоты, вероятно до 20-30 Гц.

Преобразование значений

1 пФ = 0,000000000001 Ф или 1 x 10^-12

1 нФ = 0,000000001 Ф или 1 x 10^-9

1 мкФ = 0,000001 Ф или 1 x 10^-6

1 МГц = 1000000 Ом

1 кОм = 1000 Ом

1 кГц = 1000 Гц

Пример преобразования

Для примера, преобразуем 100 мкФ в фарады.

1 фарад равен 10^-6 фарад. Так что 100 x 10^-6 = 0,0001 Ф.

Расчет частоты среза

Формула для расчета частоты среза: Fсреза = 1 / (2 * Pi * R * C)

R — номинал резистора фильтра

C — номинал конденсатора фильтра

Pi ≈ 3,14, следовательно 2 * Pi ≈ 6,28

В схеме указан конденсатор 0,1 мкФ и резистор 68 кОм.

Преобразуем значения для расчета:

• Конденсатор: 0,1 мкФ = 0,0000001 Ф
• Резистор: 68 кОм = 68000 Ом

Теперь можно произвести расчет частоты среза:

Fсреза = 1 / (6,28 * 68000 * 0,0000001) ≈ 23 Гц

Итак, автор схемы установил частоту среза ФВЧ на уровне 23 Гц.

Анализ фильтров на ламповых усилителях

Таким образом, на ламповых усилителях мы часто можем встретить фильтры низких частот (ФВЧ), которые имеют определенные значения конденсаторов и резисторов для настройки частоты среза.

Пример №1

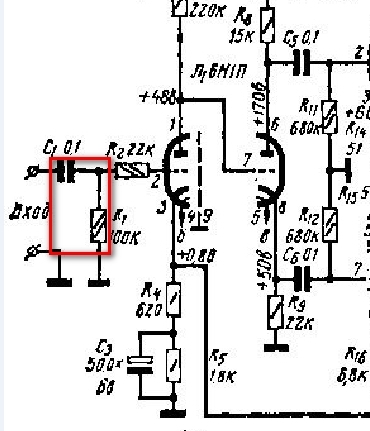

Посмотрим на схему с предполагаемым значением конденсатора и резистора:

Здесь значение конденсатора остается тем же, но значение резистора увеличивается до 100 кОм. Рассчитаем, на какую частоту среза настроен данный ФВЧ:

Fсреза = 1 / 6.28 * 100000 * 0.0000001 = 16 Гц

Таким образом, все частоты ниже 16 Гц будут отсечены, а частоты выше 16 Гц будут проходить сквозь фильтр.

Пример №2

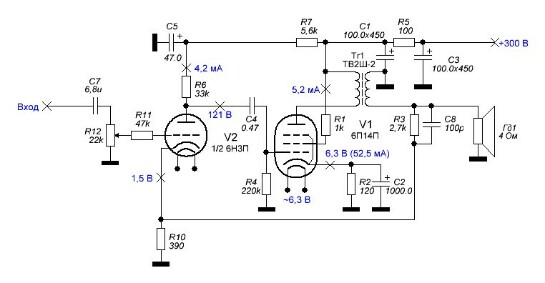

Далее, рассмотрим еще одну схему на ламповом усилителе:

Эта схема использует лампы 6н3п + 6п14п. В этой схеме мы также обнаруживаем конденсатор и резистор, которые формируют фильтр низких частот. Рассчитаем частоту среза этого фильтра:

Fсреза = 1 / 2Пи * 220000 * 0.00000047 = 1,5 Гц

Таким образом, на входе лампы 6п14п фильтр начинает отсекать частоты ниже 1,5 Гц.

Выводы

Подводя итог, фильтры низких частот на ламповых усилителях играют важную роль в формировании звучания и предотвращении искажений. Понимание настроек этих фильтров позволяет лучше понять принципы работы ламповых усилителей и их влияние на звуковой сигнал.

Настройка сабвуфера и уровня чувствительности

Для чего вообще нужно ограничивать диапазон ответ следующий, в конструкции используются трансформаторы с не бесконечными характеристиками, и зная, что например ваш выходной трансформатор умеет работать только от 30 Гц, нет никакого смысла гонять по схеме частоты, которые ваш усилитель не сможет воспроизвести.

Поэтому исходя их характеристик трансформатора ограничивают диапазон его возможностями. В схеме выше, так, навскидку, я логики такого ФВЧ не понял. Если среди читающих этот материал есть люди собаку съевшие на ламповом усилителе — подключайтесь к обсуждению, делитесь своими знаниями.

После этого материала вам вероятно несложно будет самостоятельно определить используется ли фильтр частот в схеме и на какой срез он рассчитан.

Базовые настройки для вашей аудиосистемы

Приветствую всех, меня зовут Децибел.

Мы рассмотрим много разных вариантов подключения и настройки, но коротко и базово, потому что о каждой из этих настроек можно снять отдельное видео. Наша задача сегодня — рассмотреть базовые настройки, чтобы ваши динамики не сгорели и с ними ничего не произошло.

Моноблок или многоканальник мостом под саб

Для начала разберемся с сабвуфером отдельно, предположим, у вас есть одноканальный усилитель — идеальный вариант для саба. Основные настройки будут следующие:

• Уровень чувствительности: регулирует мощность, которую выдает ваш усилитель по сравнению с громкостью вашего источника звука (ГУ).

Как настроить уровень чувствительности:

1. Установите уровень чувствительности на минимум.
2. Выставьте минимальный уровень GAIN на усилителе.
3. Включите источник звука на максимальной громкости и вернитесь на несколько делений назад.
4. Медленно поворачивайте регулятор чувствительности, пока не появятся искажения звука.
5. Найдите оптимальное значение для чистого звука.

Не забывайте о том, что разные треки могут иметь разную громкость, поэтому адекватное использование регулятора громкости важно.

Больше деталей и настроек можно изучить в отдельных видео.

Далее по списку у нас Subsonic – это тоже самое что фильтр высоких частот (HPF, о нем позже), но он отрезает инфразвук – это очень низкие частоты которые почти невозможно услышать, если вы обычно не из людей ИКС. При углубленной настройке subsonic выставляется для предотвращения чрезмерного хода диффузора. Если у вас на усилителе его нет, это не смертельно, но если есть то он может быть фиксирован как в нашем случае, либо с возможностью регулировать частоту. Тогда можете просто поставить где-нибудь на 25-30Гц и пока спать спокойно.

Bassboost – это по сути эквалайзер, но чисто для сабвуфера, повышает громкость на определенной частоте. Чаще это фиксированная частота в диапазоне 40-45 Hz, а вы можете регулировать только уровень, но бывают и такие усилители в которых еще и можно самому выбрать частоту. При чрезмерном использовании басбуста шанс сжечь сабвуфер резко повышается, поскольку клип наступает гораздо раньше. В большинстве случаев bassboost не нужен и если вы новичок, то просто примите правило «Басбуст не трогать!»

Фильтр низких частот. LowFrequency или LPF. Позволяет обрезать верхний предел воспроизводимых частот сабвуфера – для саба это одна из важнейших настроек – ведь именно этот параметр решает до какой частоты играет наш сабвуфер. Чаще значение этого фильтра выбирают в диапазоне от 50 до 80 Гц, а вот какую именно частоту выбрать уже зависит от согласования вашего сабвуферного динамика с фронтальной акустикой и его технических характеристик. Начните с 60 Гц, а дальше по ситуации.

В случае с нашим усилителем, кроме самой частоты среза, еще можно найти переключатель крутизны спада — этот параметр отвечает за крутизну спада. Не всюду встречается такая роскошь, обычно по умолчанию 12 дБ/окт, но нам повезло – здесь можно выбирать.

Последним переключателем на нашем усилителе является регулятор фазы необходим для согласования фазы сабвуфера с фронтальными динамиками, имеет две позиции в этом усилителе, при включении динамик изменяет фазу на 180 градусов – этот параметр для более глубинной настройки и он точно не повлияет на работоспособность вашего саба, можете не волноваться, начните с 0 градусов. А когда все настроите можете проэкспериментировать и попробовать поставить на 180. Если звук станет приятнее и бас более четким и более целостным с фронтальными динамиками то значит так и оставляйте, если наоборот, то верните на 0 градусов.

Убедитесь в том, что вы все сделали правильно и все крутилки и переключатели стоят именно в том положении которому вы задумали – после этого БАЗОВЫЕ настройки моноблока будут завершены. Можно переходить к прослушиванию и более подробному отточению системы под себя.

Если же у вас 2-4 или 6-канальный усилитель и ваш сабвуфер подсоединен мостом, то принцип настройки останется тот же. Просто скорей всего у вас не будет сабсоника и регулировка фазы. Но это не точно)

Все настройки для сабвуфера на многоканальных усилителях фактически сводятся к правильному значению Gain, возможности подкрутки Bassboost и правильности настройки фильтра LPF. Очень распространенная схема – это как раз 4 канальный усилитель работающий на фронтальную пару акустики, а двумя «тыловыми» каналами мостом работает на саб. Вы теперь знаете, как его настроить.

2, 4 или более-канальный усилитель под акустику

Возьмем в качестве примера 2 канальный усилитель. Если у вас 4 или 6 канальный или более то принцип настройки будет тот же для каждой пары каналов если вы подключаете к ним коаксиальную или компонентную пару акустики.

Как видите на нашем усилителе уже знакомые вам настройки — а именно Gain и Бас Буст – с ними мы уже разобрались. В этом случае шутки с басбустом еще опаснее, поэтому не забываем правило, если вы новичок – поставьте его в ноль. Что касается гейна – здесь все так же как и с сабвуфером, в таком случае нам останется выбрать фильтрацию – ОБРАТИТЕ ВНИМАНИЕ правильность выбора фильтра зависит от технических характеристик вашей акустики и акустического оформления, чаще всего это дверцы авто. Как вы понимаете они у всех разные, потому и значения будут немного отличаться. Я же вам приведу базовые настройки которые нужно выставить чтобы у вас ничего не вышло из строя, а дальше уж, НЕ НА МАКСИМАЛЬНОЙ громкости нужно будет корректировать настройки к идеалу.

Для правильной работы акустики мы используем HPF (High Pass Filter) – фильтр высоких частот, это тоже самое что и LPF но зеркально, то есть спад начинается ниже частоты среза, а не выше как в случае с LPF. (показать графически). Самый популярный типоразмер акустики 16.5 см, для такой акустики значение этого фильтра обычно выставляется в диапазоне 60-100 Гц, если речь идет о классической SQ акустике, и 100-200 гц для так называемой эстрадки, громкой акустики. Поэтому для первых за базовую настройку я бы выбрал 80 Гц, а для вторых 150 Гц, а дальше уже в зависимости от ситуации можно немного скорректировать это значение в будущем. Для меньшего типоразмера эти значения смещаются в большую сторону, а для более крупных калибров наоборот можно позволить себе немного ниже. В любом случае значения будут близки к приведенным, для каждой модели акустики в зависимости от установки индивидуально.

В случае с усилителем, который мы последовали примеру, мы можем выбрать между HPF и LPF или вообще полностью отключить фильтрацию. В других усилителях может не быть возможности отключить или наоборот будет возможность использовать оба фильтра одновременно на одну пару каналов, это уже у разных моделей по разному (вставить примеры панелей фото). Но объединяет их одно – в 99% случаев у них есть эти фильтры.

Вы спросите зачем нам для акустики LPF ? А он нам нужен в случае если мы настраиваем саб, как вы уже поняли. ИЛИ, если вы уже решили, что вы готовы перейти на другую стадию «болезни автозвуком». Это я говорю о поканальном подключении!

Настройка при подключении фронтальной акустики.

Компонента акустика поставляется в комплекте с кроссовером, который уже имеет все необходимые настройки фильтрации – поэтому при подключении ее к усилителю именно кроссовер возьмет на себя «всю грязную работу», а нам остается настроить только фильтр HPF чтобы отрезать слишком низкие частоты. Об этом мы говорили раньше, но что делать, если мы хотим управлять настройками фильтров полностью в ручную, да еще и уровни громкости отдельно регулировать на мидбасах и твиттерах?

Вот мы и добрались до сладенького – поканальное подключение, которое нам даст такие возможности.

Что же это такое подключение? Это когда вы берете кроссовер, который идет в комплекте с компонентной акустикой, И ВЫКИДАЕТЕ В ПОЛОЖИТЕЛЬ!!! Или просто кладете на полочку. Или покупаете твиттер+мидбас без кроссовера. Подключение в таком случае очень просто – два канала усилителя на твиттере и два канала на мидбасы (показать схему на экране). Поканально – говорит само за себя!

Настраивается все это следующим образом. Гейн на мидбасах – так же как и описывали раньше. А вот гейн на твиттере лучше так не делаете, если не хотите с ними попрощаться. На твиттере его лучше поставить в минимальное положение и добавлять очень осторожно, пока звучание не станет более детальным и прозрачным, здесь главное не переусердствовать, помните – добавить успеете. По бас бусту рекомендация та же самая что и раньше.

Переходим к фильтрам, здесь то и есть самая большая отмена. Во-первых, твиттеры у нас теперь на отдельном канале и нам обязательно нужно, чтобы усилитель имел диапазон регулирования HPF хотя бы от 3000 гц и выше. В зависимости от модели твиттера частота среза обычно в диапазоне 3000–8000 Гц. Здесь я уже не буду вам советовать базовую настройку, так как если вы уже делаете поканалку, то вы должны знать характеристики и рекомендации по настройке ваших твиттеров. Могу сказать только если вы новичок – берите по выше частоту для безопасности. На мидбас нам желательно, чтобы усилитель имел возможность использовать HPF и LPF одновременно. Первый мы настраиваем по той же рекомендации, что и в предыдущем блоке, а вот LPF у нас будет в диапазоне 3000-6000 гц в зависимости от того на какой частоте заставлен этот фильтр на твиттер. Допускается использование мидбасса без фильтра низких частот, с ним ничего не произойдет, единственное что угрожает в этом случае это не очень приятный звук на верхней середине, поэтому желательно в таком случае выбирать мидбас который имеет естественное затухание ближе к верхам. (показать АЧХ с двумя фильтрами на мидбасе снизу на 80 гц, сверху на 5000 гц, и на твиттере тоже на моменте о фильтре твиттера)

Известные LPF-файлы

2 существующих типов файлов используют это расширение

Главный LPF Описание

Класс:Orgadata LogiKal File

Программные обеспечения, открывающие Orgadata LogiKal File:

LogiKal, разработчик — Orgadata AG

Ассоциации других файлов LPF

Класс:LogicPort Flaw Data

Файл сохраняет некоторый тип данных, используемых LogicPort, логический анализатор, используемый для изготовления компьютеров эффективного путем выявления недостатков в составе операционной системы Microsoft Windows.

Найти другие файлы

Аббревиатура LPF обычно используется в разных контекстах и ​​имеет разные значения в зависимости от области, в которой она используется. Далее я объясню некоторые из наиболее популярных значений этих аббревиатур.

1. Фиксированный лимит платежей: В финансовой сфере LPF может относиться к фиксированному лимиту платежей. Этот термин используется для описания пункта контракта, который устанавливает максимальный лимит периодических платежей. Это значит, что хотя выплаты и могут меняться в зависимости от определенных условий, они никогда не превысят установленный лимит.

2. Закон о защите данных: LPF также может ссылаться на Закон о защите данных. Этот закон направлен на защиту частной жизни физических лиц и регулирование обработки персональных данных. Он устанавливает права и обязанности компаний и организаций, которые собирают, хранят и используют персональные данные.

3. Конечная линия продуктов: В сфере бизнеса LPF может относиться к конечной линейке продуктов. Это выражение используется для описания набора продуктов, которые компания предлагает своим клиентам. LPF включает все конечные продукты, доступные для покупки и потребления.

4. Фильтр низких частот: В области электроники и звукотехники LPF используется для обозначения фильтра нижних частот. Этот тип фильтра пропускает более низкие частоты и ослабляет более высокие частоты. Он используется в различных приложениях, таких как воспроизведение звука или передача сигнала.

Оптимальная настройка фильтра нижних частот.

Звук является одним из наиболее важных элементов в музыкальном и аудиовизуальном производстве. Для обеспечения оптимального качества прослушивания решающее значение имеет высокое качество звука. Одним из ключевых инструментов достижения этого является правильная настройка фильтра нижних частот (Low Pass Filter на английском языке). В этой статье мы объясним, что это за функция и как ее можно оптимизировать для улучшения качества звука.

Фильтр нижних частот — это тип фильтра, который пропускает более низкие частоты, ослабляя или устраняя более высокие частоты. Его основная функция — контролировать наличие и четкость басов в аудиомиксе.

Существуют разные способы настройки фильтра нижних частот для получения желаемого звука. Вот несколько практических советов:

1. Знайте свое оборудование. Важно ознакомиться с техническими характеристиками вашего звукового оборудования, будь то эквалайзер, микшерный пульт или программное обеспечение для создания музыки. Таким образом, вы сможете лучше понять, как работает фильтр нижних частот и как он влияет на звук.

2. Учитывайте частоту среза. Частота среза — это точка, в которой фильтр начинает ослаблять сигналы более высокой частоты. Правильная настройка этой частоты необходима для достижения тонального баланса. Обычно рекомендуется устанавливать частоту среза около 80 Гц, но она может варьироваться в зависимости от типа музыки и контекста, в котором используется фильтр.

3. Слушайте внимательно. Настройка фильтра нижних частот требует детального и критического прослушивания. Обратите внимание на то, как звук ведет себя в разных частях микса, и внесите небольшие корректировки, чтобы добиться правильного баланса. Помните, что каждый трек и каждый микс уникальны, поэтому важно адаптировать настройку фильтра к каждой ситуации.

4. Используйте визуальные инструменты. Некоторое оборудование или программное обеспечение для производства музыки предлагает визуальные инструменты, такие как графики частот, которые позволяют визуализировать поведение различных частот в реальном времени. Эти инструменты могут оказать большую помощь в точной настройке фильтра нижних частот.

Попрощайтесь со слабыми басами и робкими высокими частотами, потому что ФНЧ спасет положение вашего усилителя! Теперь, когда вы знаете все, что вам нужно об этой крутой аббревиатуре, ни одна частота не сможет вам устоять. Так что бегите настраивать ФНЧ и приготовьтесь насладиться звуком, который потрясет вас до основания вашего дома. Пусть соседи трепещут! И помните, в мире музыки ФНЧ — это как солонка в еде, без него все пресно! До новых встреч, любители хорошего звука!

Усложнения в LPF-файле

При попытке открыть файл LPF вы получаете сообщение об ошибке «Не удается открыть тип файла LPF». Если это так, это обычно означает, что у вас нет LogiKal, установленного для %%os%%. Поскольку ваша операционная система не знает, что делать с этим файлом, вы не сможете открыть его двойным щелчком мыши.

Совет: Другая программа, связанная с LPF, может быть выбрана, чтобы открыть файл, нажав «Показать приложения» и найдя приложение.

Устаревший LogiKal

Файл Orgadata LogiKal File несовместим с LogiKal, поскольку возможно, установлена неправильная версия. Загрузите последнюю версию LogiKal с веб-сайта Orgadata AG, чтобы убедиться, что у вас установлена правильная версия. Ваш файл электронной таблицы, вероятно, был создан более новой версией LogiKal, чем то, что в данный момент установлен на вашем компьютере.

Совет . Найдите подсказки о правильной версии программного обеспечения, щелкнув правой кнопкой мыши LPF-файл и выбрав «Свойства».

Резюме: В любом случае, большинство проблем, возникающих во время открытия файлов LPF, связаны с отсутствием на вашем компьютере установленного правильного прикладного программного средства.

Другие причины проблем с открытием файлов LPF

Хотя на вашем компьютере уже может быть установлено LogiKal или другое программное обеспечение, связанное с LPF, вы по-прежнему можете столкнуться с проблемами при открытии файлов Orgadata LogiKal File. Если у вас по-прежнему возникают проблемы с открытием LPF-файлов, могут возникнуть другие проблемы, препятствующие открытию этих файлов. К числу этих вопросов относятся:

Ваше любимое приложение для обработки текстов?

Что нужно знать про моноблок Аватар, от выбора до настройки?

Чтобы сабвуфер работал в полную мощность, нужен подходящий усилитель. От его качества зависит надежность и эффективность всей аудиосистемы. Специалисты Alphard Group рассказали, кому подойдет моноблок Аватар и как его выбрать.

Преимущества моноблоков Аватар:

Моноблоки Avatar работают в диапазоне 10-180 Гц, поэтому их можно использовать только с сабом. Если вам нужен усилитель для громкого фронта, обратите внимание на многоканальные модели Avatar ABR, Machete MLA и Apocalypse.

Как выбрать моноблок Аватар

Главный технический параметр одноканального усилителя – мощность. Чтобы аудиосистема работала стабильно, моноблок должен быть мощнее сабвуфера на 30-50%.

Каких моделей бывают моноблоки Аватар:

Как настроить моноблок Аватар

Для этой задачи используйте фильтры низких (LPF) и высоких (HPF) частот. Первый отрезает всё, что выше установленного значения, второй – наоборот. Так вы можете убрать ненужные частоты, для которых не предназначен ваш сабвуфер. Установите фильтр HPF на 15 Гц, а LPF – на 80 Гц.

Вторая важная настройка моноблока Аватар – уровень входного сигнала или Gain. Для полной безопасности аудиосистемы его нужно держать в пределах 50-75% и не ставить на максимум.

Bass Boost – любимый многими фильтр, но для людей без опыта в автозвуке он почти бесполезен. При неправильном применении может навредить усилителю. Это профессиональная настройка, которую лучше доверить специалистам.

В какие модели авто можно установить моноблок Аватар

Усилители Avatar AST среднего размера подходят для любых автомобилей. При выборе отталкивайтесь от свободного пространства в своей машине, расположения усилителя и дополнительных аккумуляторов.

В интернет-магазине Alphard Group вы можете купить моноблоки Avatar с гарантией от производителя. Наша техника прошла все необходимые проверки и получила сертификаты соответствия ГОСТ, поэтому вы можете быть уверены в качестве каждого товара. Закажите усилитель Avatar прямо сейчас и создайте качественную аудиосистему с мощным басом.

5 июня 2023 г.

Резюме файла LPF

Файлы LPF связаны с два типом (-ами) файлов, и их можно просматривать с помощью LogiKal, разработанного Orgadata AG. В целом, этот формат связан с два существующим (-и) прикладным (-и) программным (-и) средством (-ами). Обычно они имеют формат Orgadata LogiKal File. Расширение файла LPF указано преимущественно в категории Data Files. В менее распространенных приложениях они также могут откноситься к Developer Files.

Расширение файла LPF поддерживается Windows. Данные типы файлов можно найти в основном на настольных компьютерах и некоторых мобильных устройствах. Рейтинг популярности основного типа файла LPF составляет «Низкий», что означает, что эти файлы встречаются на стандартных настольных комьютерах или мобильных устройствах достаточно редко.

Важность

В мире музыки LPF (фильтр нижних частот) или фильтр нижних частот является фундаментальным инструментом при проектировании и работе усилителей. В этой статье мы объясним все, что вам нужно знать об этом компоненте и о том, как он влияет на звук в усилителе.

Что такое ФНЧ?

LPF — это электронная схема, которая пропускает более низкие частоты и ослабляет или блокирует более высокие частоты. Его основная функция — ограничить диапазон частот, доходящих до стадии усиления, не допуская искажений и защищая динамики от повреждений.

Зачем в усилителе используется ФНЧ?

Использование ФНЧ в усилителе имеет ряд преимуществ. Во-первых, он позволяет отфильтровывать нежелательные частоты, такие как гармоники и высокочастотный шум. Это улучшает качество звука и предотвращает нежелательные искажения.

Кроме того, ФНЧ также помогает защитить динамики. Ограничивая диапазон доходящих до них частот, вы предотвращаете воспроизведение частот, находящихся за пределами их способности реагировать, что может нанести им вред.

Типы ФНЧ в усилителе

В усилителях используются различные типы ФНЧ. Некоторые из наиболее распространенных:

1. Пассивный ФНЧ. Этот тип ФНЧ основан на пассивных компонентах, таких как резисторы, катушки индуктивности и конденсаторы. Это дешевый и простой в реализации вариант, но он может привести к значительным потерям сигнала.

2. Активный ФНЧ. В этом типе ФНЧ используются операционные усилители и другие активные компоненты. Он имеет более высокий коэффициент усиления и большую точность в ослаблении нежелательных частот.

Что следует учитывать при использовании ФНЧ

При использовании ФНЧ в усилителе важно помнить о нескольких вещах:

– Частота среза: ФНЧ имеет частоту среза, которая представляет собой точку, при которой он ослабляет более высокие частоты. Очень важно выбрать частоту среза, соответствующую типу воспроизводимой музыки и типу используемых динамиков.

– Наклон затухания: Наклон затухания ФНЧ определяет, насколько быстро ослабляются верхние частоты. Больший наклон означает более крутое затухание.

Что нужно знать про моноблок Апокалипсис, от выбора до настройки?

AAP Atom Plus и AAB – это линейки мощных усилителей бренда Apocalypse. В них 9 одноканальников для сабвуфера и громкого фронта. Специалисты Alphard Group рассказали, кому подойдет моноблок Апокалипсис и как его выбрать.

Преимущества моноблоков Апокалипсис

Вся линейка создана на основе «бразильской» схемотехники и относится к классу D. За счет этого одноканальные усилители Apocalypse имеют КПД 75-90% в зависимости от сопротивления и превосходят аналоги по ряду характеристик.

Плюсы моноблоков Apocalypse:

Все модели стабильно работают в 1 Ом. Если вы хотите подключить один сабвуфер, у него должны быть катушки 2+2 Ома. Для двух сабов выбирайте версию 4+4 Ома. При параллельном подключении катушек и сабвуферов сопротивление снижается до 1 Ома, и усилитель дает больше мощности.

Как выбрать моноблок Апокалипсис

Отталкивайтесь от мощности своего сабвуфера. В линейке Apocalypse есть моноблоки повседневного и спортивного назначения, поэтому вам нужно только рассчитать параметры сабвуферного звена. Для стабильной работы мощность усилителя должна быть на 50% выше суммарного RMS подключенных динамиков.

Каких моделей бывают моноблоки Апокалипсис:

Как настроить моноблок Апокалипсис

Для начала обрежьте лишние звуковые частоты, на которые не рассчитан ваш динамик. Фильтр низких частот (LPF) отсекает всё выше установленного значения, а фильтр высоких частот (HPF) убирает всё, что ниже. Для сабвуфера подходит диапазон от 15 Гц (HPF) до 80 Гц (LPF). Если вы используете широкополосный моноблок Apocalypse для громких эстрадных динамиков, установите интервал от 80-200 Гц (HPF) до 8000-12000 Гц (LPF). Более точная настройка моноблока Апокалипсис проводится индивидуально, на слух.

Второй важный фильтр – Gain или уровень входного сигнала. При максимальном значении контроль динамиков снижается, поэтому установите его в пределах 50-75%. В комплекте с каждым моноблоком Apocalypse идет выносной регулятор уровня входного сигнала для более удобной настройки.

В какие модели авто можно установить моноблок Апокалипсис

Усилители этой линейки подходят для любых автомобилей благодаря компактности. Модели AAP Atom Plus имеют размеры телефона или планшета, поэтому пространство в салоне и багажнике остается полностью свободным.

Купить моноблоки Apocalypse можно в интернет-магазине Alphard Group. Мы больше 10 лет изготавливаем профессиональную автомобильную акустику, которая приносит владельцам победы в соревнованиях и помогает устанавливать мировые рекорды. Закажите мощный усилитель прямо сейчас и создайте самую громкую аудиосистему.

3 июня 2023 г.
