Как правильно установить моноблок в холодильную камеру

Содержание

1. Монтаж моноблока Polair в камере
2. Устройство и работа изделия
3. Описание электрической схемы
4. Перечень обозначений на электрической схеме
5. Меры безопасности
6. Правила монтажа
7. Порядок работы
8. Установка моноблока в холодильной камере своими руками. Устройство, правила монтажа и возможные неисправности холодильных моноблоков. Изготовление дополнительных элементов конструкции
9. 2. Принцип работы холодильного оборудования
10. Устройство, правила монтажа и возможные неисправности холодильных моноблоков
11. Правила монтажа
12. Возможные неисправности и способы устранения
13. Моноблок не работает
14. Моноблок работает, не отключаясь, а температура не устойчива
15. Моноблок работает короткими циклами, температура «скачет»
16. Особенности холодильной камеры
17. Особенности проведения работ
18. Изготовление дополнительных элементов конструкции
19. Альтернативный вариант изготовления камеры из сэндвич-панелей
20. Моноблок или сплит-система
21. Особенности моноблока
22. Сборно-разборные камеры из холодильных сэндвич-панелей
23. Неразборная холодильная камера из строительных сэндвич-панелей
24. Переоборудование имеющегося помещения в холодильную камеру
25. Установка холодильного оборудования в камеру своими руками
26. Моноблок — удачное соотношение цены и качества
27. Функции холодильного моноблока
28. Принцип работы
29. Виды моноблоков
30. Монтаж моноблока в холодильную камеру
31. Как выбрать качественное оборудование для заведения общепита
32. Востребованные модели
33. Моноблок AMS – 05 среднетемпературный
34. Холодильный моноблок ММ 109 SFPOLAIR

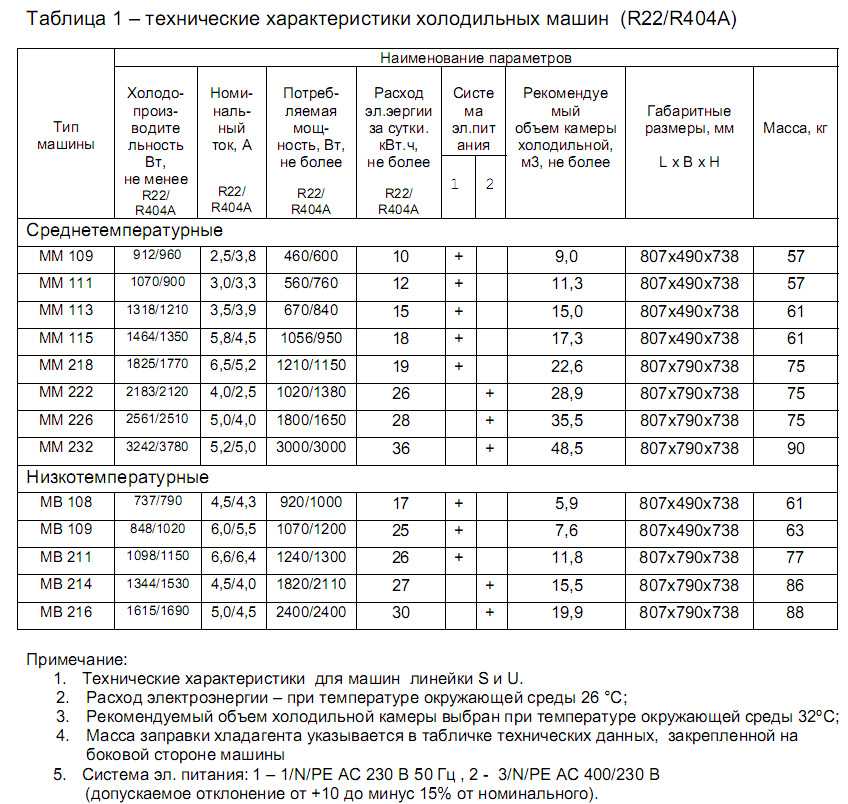

Устройство и работа изделия

Машина оснащена системой автоматического оттаивания снеговой «шубы» на испарителе с помощью электрических нагревательных элементов с последующим выпариванем образующейся влаги. Все элементы гидросистемы холодильной машины соединены герметично.

Описание электрической схемы

Перечень обозначений на электрической схеме

Холодильная машина (моноблок) должна подключаться к силовой сети через автоматический выключатель. Для пуска моноблока в работу необходимо включить выключатель QG, при этом подается напряжение на электронный регулятор температуры (контроллер), который производит автоматическую регулировку температуры в охлаждаемом объеме и управляет процессом оттаивания.

Моноблок, работающий при пониженной температуре окружающей среды, имеет термостат ТR1, отключающий его от сети при температуре ниже минус 10°С. При этом лампочка включения сети продолжает светится, а индикация контроллера пропадает. При температуре окружающей среды 5°С включается система регулирования скорости вращения обдува конденсатора (TR2, К3, А2) и подогрев картера компрессора (ЕМС) и контроллера (ЕС).

ВНИМАНИЕ! Предприятие-изготовитель оставляет за собой право вносить в электрическую схему незначительные изменения, не ухудшающие его работу, без дополнительного уведомления потребителя.

Меры безопасности

При подключении проводов к соединителю сетевому XS необходимо синий провод подключить на клемму «N» (для моноблоков с 3-х фазным компрессором). При несоблюдении указанных требований предприятие-изготовитель ответственности за электробезопасность не несет. Степень защиты оборудования, обеспечиваемая оболочками, IP20.

Если появятся какие-либо признаки ненормальной работы холодильной машины или обнаружатся неисправности в электрической части (нарушение изоляции проводов, обрыв заземляющего провода и др.), эксплуатирующему персоналу следует немедленно отключить машину и вызвать механика.

Категорически запрещается персоналу, эксплуатирующему холодильную машину, вскрывать фронтальную панель для регулировки и настройки элементов, находящихся внутри машины.

Правила монтажа

Установка холодильной машины должна быть на расстоянии не менее 0,1 м от стен и 0,6 м от потолка помещения, ширина прохода к машине — не менее 0,7 м.

Холодильная машина не должна подвергаться солнечному облучению. Не допускается установка вблизи машины отопительных приборов на расстоянии менее 1,5 м. Пол помещения, где будет расположено торговое холодильное оборудование с установленной в нем холодильной машиной, должен быть выровненным в горизонтальной плоскости.

Порядок работы

Вставить вилку сетевого кабеля холодильной машины в розетку и включить автоматический выключатель на электрощите. Включить клавишный выключатель на щитке управления. При этом должны светиться индикаторная лампа выключателя и мигать светящиеся знаки на дисплее электронного регулятора температуры.

Через 10 сек. на дисплее устанавливается цифровое значение текущей температуры в охлаждаемом объеме. Температуру в охлаждаемом объеме устанавливают путем задания ее на дисплее регулятора температуры. В случае образования большой толщины «снеговой шубы» на испарителе включить кнопку принудительного оттаивания.

Источник

Установка моноблока в холодильной камере своими руками. Устройство, правила монтажа и возможные неисправности холодильных моноблоков. Изготовление дополнительных элементов конструкции

– это современные надежные холодильные моноблоки. Они являются производственным оборудованием для создания низкотемпературной среды, а также для удержания заданной температуры в холодильной камере. Чтобы правильно установить это оборудование, нужно придерживаться определенных правил.

Температура внешней среды так же играет немаловажную роль при выборе холодильного оборудования. Это происходит так как хладагент в процессе работы через стенки трубок постоянно соприкасается с внешней средой (воздухом). В результате термообмена и идёт охлаждение воздуха, однако, если температура окружающей среды не соответствует положенной, то хладагент не успевает пройти весь цикл преобразований из жидкого состояние в газообразное, что приводит к ухудшению работы холодильного оборудования, или его поломке. Исходя из этого параметра, холодильное оборудование может быть предназначено для установки только в помещении, или на улице.

2. Принцип работы холодильного оборудования

Холодильный агрегат представляет собой закрытую цикличную систему, целью которой является охлаждение воздуха. Главными составными частями являются испаритель, компрессор, ресивер и конденсатор. Между собой эти элементы связаны соединительными трубками, внутри которых находится хладагент (вещество, которое, благодаря своей теплопроводности и способности легко переходить из одного состояния в другое, отнимает тепловую энергию охлаждаемого вещества и передает ее окружающей среде).

Компрессор вытягивает газообразный хладагент из испарителя и направляет его в конденсатор, где он быстро остывает под действием прохладного воздуха, нагнетаемого вентиляторами, и переходит в жидкое состояние, отдавая тепло. На следующем этапе, в ресивере, хладагент накапливается. В силу высокой теплопроводности, когда вещество попадает в испаритель, оно закипает и превращается в пар, тем самым, забирая тепло из окружающего его воздуха. Именно на этом этапе агрегат вырабатывает холод. Парообразный хладагент затем так же, под действием компрессора попадает в конденсатор.
Таким образом, холодильный агрегат вырабатывает как холод, так и тепло. Это крайне важно, когда речь идёт о выборе выносной или встроенной холодильной установки.

Для небольших помещений (менее 100 м²) больше подходит оборудование со встроенным агрегатом. Эксплуатация и установка оборудования со встроенным холодильным агрегатом значительно проще, чем оборудование с выносным холодом и не требует дополнительного помещения вне торгового зала. Недостатками в данном случае является шум, производимый агрегатом, и сокращение площади выкладки из-за расположения блока агрегата непосредственно внутри холодильной машины. При большом количестве холодильных машин со встроенным агрегатом возникает вопрос об устранении тепла, которое они вырабатывают при работе. Таким образом, оборудование со встроенным агрегатом значительно менее экономично, чем холодильные машины с выносным холодом.

Здесь Вы можете ознакомиться с основами самостоятельного ремонта холодильного оборудования. Не скроем, в нашей практике не редки прецеденты «ложных вызовов», то есть ситуаций, когда профессиональная помощь объективно не нужна. Помимо прочего мы собрали здесь полезные сведения о кодах ошибок, принципиальных схемах, узловом устройстве холодильного оборудования.

Устройство, правила монтажа и возможные неисправности холодильных моноблоков

Холодильные моноблоки необходимы для создания и поддержания требуемого уровня температуры в торговых холодильных агрегатах. Данные устройства подразделяются на среднетемпературные и низкотемпературные. Холодильные моноблоки могут использоваться как внутри помещений, так и на улице.

Регулировка и поддержание заданной температуры производится посредством контроллера, соединенного с датчиком. Опция оттаивания инеевой «шубы» реализуется в холодильных моноблоках с помощью ТЭНов на испарителе.

Правила монтажа

Не допускается установка моноблока рядом с открытым огнем, отопительными приборами и в местах, где устройство подвергнется прямым солнечным лучам.

Поверхности помещения, где будет осуществляться монтаж холодильного моноблока, должны быть выровнены по уровню.

Возможные неисправности и способы устранения

Моноблок не работает

Вероятная причина: отсутствует электропитание на клеммах клавишного выключателя.

Как устранить: проверить состояние клемм (при необходимости подтянуть винты на клеммах) и состояние кабеля (при необходимости отремонтировать его).

Моноблок работает, не отключаясь, а температура не устойчива

Моноблок работает короткими циклами, температура «скачет»

Если вы владеете собственным пивным магазином, в котором продается около 10 сортов разливного напитка, то будет достаточно поточного охладителя, тогда как, если вы имеете дело с 30 сортами, то будет необходимо использовать холодильную камеру. Такое оборудование стоит достаточно дорого, но, к счастью, его можно изготовить самостоятельно. В качестве единственного требования выступает то, что выбранное помещение должно обладать некоторыми конфигурациями, а также определенной площадью.

Особенности холодильной камеры

Когда выполняется холодильная камера своими руками, на следующем этапе необходимо заклеить стыки изоляции, используя скотч на алюминиевой основе. С помощью саморезов нужно будет произвести крепление изнутри и снаружи обшивки стенок. При этом можно использовать фанеру, или ОСБ. Если вы решили использовать фанерные листы, то нужно приобрести те, что имеют толщину, равную 10 миллиметрам. Пол, если вы желаете изготовить идеальную конструкцию, должен быть также утеплен. Для обустройства этой части камеры нужно покрыть поверхность пола фанерой, толщина которой должна быть как можно больше. Тогда как сверху укладывается стальной лист. Когда изготавливается холодильная камера своими руками, желательно не экономить, если вы решили этого не делать, то пол системы можно покрыть стальным полотном, толщина которого равна 1 миллиметр. Такие манипуляции позволят сохранить поверхность, если будут передвигаться кеги, ведь они могут повредить фанерную обшивку.

Особенности проведения работ

Вдоль стены во внутреннем пространстве нужно установить подставку, ее изготовление можно произвести из Допустимо использовать при этом и брус. В принципе, кеги могут быть установлены друг на друга, но в этом случае возникнет сложность, когда будет необходимо изъять снизу расположенную тару. Самостоятельное изготовление холодильной камеры должно производиться на основе параметров, которые будут устраивать именно вас, а также соответствовать размерам помещения и самого магазина. Важно определить и то, какое количество товара будет складироваться в холодильной камере. Таким образом, в ширину конструкция не должно оказаться меньше 1,5 метров, в противном случае внутри такого устройства будет не развернуться. Следует помнить еще и о том, что излишне большое внутреннее пространство будет предполагать необходимость использования мощного охладителя, что влечет затраты.

Изготовление дополнительных элементов конструкции

При изготовлении дверцы камеры нужно учесть, что данный элемент должен быть утеплен, тогда как по краю можно будет зафиксировать резиновый уплотнитель. Важно предусмотреть наличие качественного засова, который обеспечит плотное запирание.

Альтернативный вариант изготовления камеры из сэндвич-панелей

Холодильная камера из сэндвич-панелей своими руками может быть выполнена. Между парой стальных полотен прокладывается полистирол или пенополиуретан, ширина при этом равна 30 миллиметрам. В качестве плюсов такой камеры выступает ее мобильность, легкость сборки, а также демонтажа. Помимо прочего, такая конструкция будет обладать более внушительными теплоизоляционными качествами при менее толстой стенке. Панели резать не следует, их собирают с помощью пазов, расположенных на краях.

Моноблок или сплит-система

Как только сделать холодильную камеру своими руками удалось, необходимо подумать о том, какая температура должна быть в ее внутреннем пространстве, наиболее оптимальной считается та, что держится в пределах +5 градусов. Если говорить об обычных кондиционерах, то они на такое не способны, по этой причине будет необходимо использовать морозильный агрегат промышленного производства, который должен отличаться высокой мощностью.

Особенности моноблока

В моноблоке все элементы охладителя находятся в одном корпусе. Перед тем как сделать холодильную камеру, необходимо подумать о том, что моноблок обойдется в меньшее количество средств по сравнению со сплит-системой. Но такая конструкция будет предполагать необходимость наличия более внушительного пространства для монтажа.

Кроме того, моноблок требует проветриваемого помещения, это объясняется тем, что оборудование сильно греется, а также издает шумы. Моноблок предстоит встроить в стену холодильной камеры. Между наружным и внутренним блоками следует монтировать утеплительную прокладку, которая станет гарантировать герметичность конструкции. Моноблок достаточно легко установить, в эксплуатации он неприхотлив, а использовать его можно для маленьких камер. При покупке нужно обратить внимание на максимально возможный объем охлаждаемого помещения. Этот показатель выражен в кубических метрах. Вами может быть изготовлена и низкотемпературная холодильная камера, своими руками такое оборудование будет достаточно просто установить.

Холодильная камера своими руками

Холодильные помещения широко применяются в магазинах, кафе, на складах, производствах. Это связано с тем, что стандартные холодильники не в состоянии обеспечить требуемую вместимость продуктов. К тому же, удельная стоимость охлаждаемого пространства (по сравнению с холодильником) значительно ниже. Другими словами – выгода в пользу холодильной камеры.

Рассмотрим основные конструкции:

Сборно-разборные камеры из холодильных сэндвич-панелей

Значительное распространение получили камеры производителей Polair и Ариада. Сразу отметим, что камеры Polair более качественные на наш взгляд (панели легче входят в пазы, возможно как правое, так и левое открывание дверей). При этом камеры Ариада чуть дешевле.

При заказе камеры приходит комплект из сэндвич-панелей, которые соединяются между собой по технологии шип-паз, углы стен соединяются при помощи угловых элементов. В комплект входит распашная дверь, оборудованная ручкой и замком (также установлена аварийная кнопка, чтобы можно было выйти из камеры, даже если дверь заперта снаружи).

Камера собирается в следующей последовательности. Сначала собирается пол камеры. На полу помещения раскладываются панели пола холодильной камеры (их легко отличить от остальных, с одной стороны покрыты оцинкованным железом). Стыковочные швы промазываются герметиком и панели соединяются между собой. Можно помочь молотком через деревянный брусок.

Когда пол собран, начинают сборку стен. С любого угла. Собирают прямой угол (используя две стеновые панели и угловой элемент). Швы предварительно промазываем герметиком.

Когда угол собран и установлен, собираем сены камеры. Начинаем от установленного угла и двигаемся по кругу. Замыкаем стены.

Устанавливаем потолок. Это самое сложное, так как необходимо чтобы в пазы потолочной панели попали шипы стен, а углы между стенами не будут прямыми на 100%. Тут без помощника никуда. Придется постараться, чтобы совместить шипы с пазами.

В конце навешиваем дверь. Камера готова.

от компании Polair с пошаговой сборкой холодильной камеры:

Приведем таблицу с ценами на складские позиции камер Polair. Толщина панелей 80 мм, утеплитель ПеноПолиУретан.

Неразборная холодильная камера из строительных сэндвич-панелей

Это более сложная технология, хотя и имеющая некоторые сходства с предыдущей. Частично присутствует технология шип-паз. Однако без более сложных строительных работ не обойтись.

Стык панелей выглядит так:

Последовательность монтажа следующая:

Сначала к полу помещения присверливается направляющий профиль (как для стен из гипсокартона) по всему периметру будущей камеры.

Углы стягиваются временными уголками, в дальнейшем пропениваются монтажной пеной. После высыхания пены, временные уголки снимаются, на саморезы устанавливаются постоянные декоративные уголки.

С внешней стороны холодильной камеры в углах также устанавливаются декоративные уголки.

В конце устанавливается специальная холодильная дверь (приобретается отдельно от сэндвич-панелей). Также может быть смонтировано освещение холодильной камеры.

Добавим, что при необходимости, такие сэндвич-панели легко пилятся при помощи обычного электролобзика.

Стоимость камеры из строительных сэндвич-панелей будет превышать цену заводского набора (камера шип-паз). При этом монтаж гораздо более сложный. Преимуществом является возможность получить холодильное помещение индивидуальной конфигурации (например обойти выступы, коммуникации, элементы конструкции зданий).

Переоборудование имеющегося помещения в холодильную камеру

Допустим, у вас имеется комната, из которой вы хотите сделать холодильную камеру. Главный вопрос – теплоизоляция. Можно утеплить стены, пол и потолок пенопластом (самый дешевый утеплитель – примерно 1650 рублей за куб.м.). Слой должен быть не менее 10 см.
По периметру можно построить каркас из бруса/досок (на за куб обрезной доски 5000-6000 рублей). Получится примерно так:

Обшивку можно сделать металлическими оцинкованными листами или профнастилом (цены от 200-250 рублей за кв.м.). Получится примерно так:

Все швы нужно обязательно заполнять герметиком, во избежание появления конденсата в будущем.

Когда холодильная камера готова, нужно позаботиться о специальной теплоизолированной двери для нее. Она должна быть достаточно толстой и хорошо утепленной, а также плотно прилегать к стенам камеры.

Купите хорошую промышленную дверь (или откатные ворота для холодильной камеры), это избавит вас от проблем в будущем:

Установка холодильного оборудования в камеру своими руками

Наша рекомендация – покупайте промышленные агрегаты (моноблок или сплит-систему). Можно конечно собрать холодильную систему по отдельности (купить компрессор, испаритель, конденсатор, автоматику и связать все воедино), но это под силу только опытному холодильщику.

Установка холодильного моноблока своими руками не вызовет трудностей.
Сделайте отверстие в стене камеры по размеру испарителя и вставьте в него агрегат.

Затем, воткните вилку в розетку. Установите необходимый температурный режим с помощью регулятора термостата. Или настройте электронный блок управления согласно инструкции. Камера начнет набирать температуру.

Установка холодильной сплит-системы своими руками потребуется, если вы захотите вынести внешний блок на значительное расстояние от камеры (например, на улицу). Либо, если вы превращали в холодильную камеру имеющееся помещение. В последнем случае, толщина стен просто не позволит вам обойтись моноблоком.

Сплит-система отличается от моноблока тем, что внешний блок (конденсатор) и внутренний блок (испаритель) не имеют жесткой связи. Они устанавливаются независимо, а в дальнейшем, соединяются двумя медными трубками и электрическими кабелями.

Часть работ по установке холодильного сплита можно выполнить самостоятельно.

Начните с монтажа внутреннего блока в холодильной камере. Закрепите его на потолке (например, ближе к противоположной от входа стене) с помощью металлических шпилек и болтов.

Затем, подключите нижнее отверстие испарителя к канализации (используйте сантехническую трубу подходящего диаметра, обычно 40 мм). Или просто выведите трубу за пределы камеры в предусмотренную для сбора конденсата емкость (часто используют 19-литровую бутыль для воды, периодически ее меняя).

Переходим к отверстию в стене под медные трубки и кабель. Просверлите его так, чтобы можно было связать коммуникациями внешний и внутренний блоки. Диаметра 50 мм обычно достаточно.

Как только вы выполнили все вышеперечисленное, пригласите механика по холодильному оборудованию, чтобы он грамотно проложил медные трубы (при подключении не обойтись без сварки, тут нужен опыт) и управляющий кабель между блоками. Произвел вакуумирование системы специальным насосом и заправил фреон. Эти операции лучше доверить профессионалу, к тому же вся тяжелая работа уже проделана вами, заплатить придется всего лишь 3-5 тысяч рублей.

Для информации приведем цены на популярные модели моноблоков и сплит-систем компании Polair:

Цены на холодильные и морозильные моноблоки.

Источник

Моноблок — удачное соотношение цены и качества

Среди разнообразия холодильного оборудования, выпускаемого современными производителями, особо выделяются моноблоки. Их установка на предприятии общепита позволяет замораживать и хранить большое количество скоропортящейся продукции с соблюдением санитарных норм и правил. В больших камерах, которые они охлаждают, удобно размещать любые продукты в нужном для учреждения количестве.

Они достаточно просты как в установке, так и в эксплуатации. Выпускаются в разных вариантах, комплектуются достаточно большим количеством дополнительных функций, и каждый владелец ресторана или кафе может выбрать наиболее подходящую ему систему охлаждения.

Функции холодильного моноблока

Холодильный моноблок — аппарат, выпускаемый в виде единого блока, который объединяет в конструкцию компрессорно-конденсатный агрегат и воздухоочиститель.

Такие машины монтируют прямо на боковой панели обслуживаемой им камеры, при этом воздухоохладитель устанавливают внутри, а компрессор и конденсатор снаружи. Их соединяют прокладкой с термоизоляцией, чтобы избежать тепловых потерь.

Такое оборудование служит для охлаждения воздуха в камерах и сохранения там постоянной низкой температуры, установленной для хранения конкретной скоропортящейся продукции, а если нужно, то и для замораживания мяса, рыбы, овощей и ягод.

Панель управления блоком размещают на внешней стороне камеры, это удобно для контроля и установки параметров.

Его приобретают, когда приходится экономить на покупке холодильного агрегата, потому что цена моноблока намного ниже, чем на любой другой вид холодильного оборудования.

Конденсат, который образуется в моноблоке, не нужно сливать, он просто выпаривается, поэтому его устанавливают, когда нет технических возможностей для устройства дренажа.

Установка моноблока сохраняет стены, потому что не нужно устанавливать трубопровод.

Все названные достоинства делают покупку моноблока привлекательной для владельцев предприятий общепита.

В больших ресторанах, которые имеют специальные шкафы для для вина, устанавливают узкоспециализированные моноблоки для винных погребов, которые производятся в основном итальянскими производителями.

Принцип работы

Наружная часть моноблока состоит из следующих деталей:

Внутренняя часть состоит из:

Хладагент активно выделяет пары, которые сильно сжимает компрессор, они охлаждаются и конденсируются, тепло, выделяющееся при этом процессе, нагревает охлажденный воздух.

Жидкий хладагент, пройдя сквозь осушающий фильтр, оказывается в испарителе и закипает. Пары отсасываются компрессором.

Виды моноблоков

Такое оборудование производится в двух вариантах:

По месту монтажа они выпускаются:

Иногда установка моноблока на предприятии невозможна в принципе или доставляет целый ряд неудобств. Тогда стоит подумать о сплит-системе для холодильной камеры ─ оборудовании, по принципу работы очень похожему на моноблок, но всё же имеющему существенное различие, позволяющее устанавливать сплит-систему там, где поставить моноблок технически невозможно.

Сплит-система имеет два блока, устанавливать которые можно на достаточно большом расстоянии (около 20 метров), они связываются между собой медными трубками; это дает возможность разместить внешний блок в другом помещении и даже на улице, в отличие от моноблока, где обе части машины устанавливаются практически вместе, разделяются лишь тонкой стенкой камеры. И вынести внешний блок на улицу можно только в том случае, если стена самой камеры выходит непосредственно наружу.

Если помещение рядом с камерой, в которое выходит ее стена, очень узкое, то при установке моноблока не будет удобного прохода для сотрудников. А если стена камеры выходит на кухню, то работающий блок станет выделять лишнее тепло и к тому же достаточно сильно шуметь во время работы, создавая постоянный дискомфорт для персонала.

Конечно, моноблок стоит намного дешевле сплит-системы, он компактен и прост как в установке, так и в эксплуатации. Большинство владельцев учреждений общепита предпочитает устанавливать именно моноблок, разумеется, если это позволяет помещение.

Монтаж моноблока в холодильную камеру

Смонтировать оборудование можно на камере, если панели не более 10 см в толщину:

Правильный монтаж оборудования обеспечивает его бесперебойную работу.

Как выбрать качественное оборудование для заведения общепита

При покупке моноблока надо знать, что они могут иметь дополнительные функции:

Прежде чем купить моноблок, нужно подумать о его размещении: устанавливать такие приборы следует только в больших помещениях.

Производители сейчас стремятся выпускать разнообразную продукцию, учитывая потребности владельцев предприятий общепита разного уровня, поэтому можно тщательно подобрать оборудование с учетом всех условий эксплуатации и размера камеры.

Кафе «Старбакс» специализируется на продаже разных видов кофе и десертов. Как приобрести франшизу этой компании, читайте по https://vkusologia.ru/franchajzing/starbaks.html ссылке.

Востребованные модели

Моноблок AMS – 05 среднетемпературный

Производитель: компания «Ариада», Россия.

Технические характеристики:

Цена: 38 000 рублей.

Андрей, владелец кафе «У Андрея», Москва делится впечатлениями:

«У меня в кафе стоит моноблок, который я купил года два назад. «Ариадна» попалась мне случайно, соблазнился низкой ценой и нужными функциями. Камеру охлаждает хорошо, устанавливать температуру легко, даже мой повар справляется, а она в технике совсем ничего не смыслит».

Холодильный моноблок ММ 109 SFPOLAIR

Производитель: компания «Полаир», Россия, Италия.

Технические характеристики:

Цена: 37 000 рублей.

Natasha_Mil, шеф-повар рыбного ресторана, Санкт-Петербург рассказывает:

«У нас стоит POLAIR, там храним рыбу, запасы делаем большие, потому что у нас прямые поставки с Балтики и с Дальнего Востока, поэтому покупаем сразу много. Хранится все хорошо, сама справляюсь с оборудованием».

Моноблоки – удачный выбор для установки на предприятиях общепита. Они достойно справятся с возложенными на них функциями, обеспечивая кухню учреждения правильно замороженными и хорошо сохраненными продуктами.

Источник

Содержание

1. Монтаж моноблока Polair в камере
2. Устройство и работа изделия
3. Описание электрической схемы
4. Перечень обозначений на электрической схеме
5. Меры безопасности
6. Правила монтажа
7. Порядок работы
8. Монтаж холодильных и морозильных камер. Установка холодильного оборудования.
9. Принцип работы морозильной камеры
10. Монтаж и установка холодильных сплит-систем, моноблоков и камер
11. Требования к монтажу и основной процесс
12. Как установить и настроить морозильный ларь
13. Условия для бесперебойной работы
14. Принципы установки
15. Можно ли ставить морозильник на балкон зимой
16. Балкон без остекления и утепления
17. Остекленный балкон без дополнительного утепления
18. Застекленный и утепленный балкон
19. Какую морозилку можно установить на балконе
20. Выбор конфигурации
21. Какую температуру оптимально выставить в морозильной камере
22. Моноблок — удачное соотношение цены и качества
23. Функции холодильного моноблока
24. Принцип работы
25. Виды моноблоков
26. Монтаж моноблока в холодильную камеру
27. Как выбрать качественное оборудование для заведения общепита
28. Востребованные модели
29. Моноблок AMS – 05 среднетемпературный
30. Холодильный моноблок ММ 109 SFPOLAIR

Устройство и работа изделия

Машина оснащена системой автоматического оттаивания снеговой «шубы» на испарителе с помощью электрических нагревательных элементов с последующим выпариванем образующейся влаги. Все элементы гидросистемы холодильной машины соединены герметично.

Описание электрической схемы

Перечень обозначений на электрической схеме

Холодильная машина (моноблок) должна подключаться к силовой сети через автоматический выключатель. Для пуска моноблока в работу необходимо включить выключатель QG, при этом подается напряжение на электронный регулятор температуры (контроллер), который производит автоматическую регулировку температуры в охлаждаемом объеме и управляет процессом оттаивания.

Моноблок, работающий при пониженной температуре окружающей среды, имеет термостат ТR1, отключающий его от сети при температуре ниже минус 10°С. При этом лампочка включения сети продолжает светится, а индикация контроллера пропадает. При температуре окружающей среды 5°С включается система регулирования скорости вращения обдува конденсатора (TR2, К3, А2) и подогрев картера компрессора (ЕМС) и контроллера (ЕС).

ВНИМАНИЕ! Предприятие-изготовитель оставляет за собой право вносить в электрическую схему незначительные изменения, не ухудшающие его работу, без дополнительного уведомления потребителя.

Меры безопасности

При подключении проводов к соединителю сетевому XS необходимо синий провод подключить на клемму «N» (для моноблоков с 3-х фазным компрессором). При несоблюдении указанных требований предприятие-изготовитель ответственности за электробезопасность не несет. Степень защиты оборудования, обеспечиваемая оболочками, IP20.

Если появятся какие-либо признаки ненормальной работы холодильной машины или обнаружатся неисправности в электрической части (нарушение изоляции проводов, обрыв заземляющего провода и др.), эксплуатирующему персоналу следует немедленно отключить машину и вызвать механика.

Категорически запрещается персоналу, эксплуатирующему холодильную машину, вскрывать фронтальную панель для регулировки и настройки элементов, находящихся внутри машины.

Правила монтажа

Установка холодильной машины должна быть на расстоянии не менее 0,1 м от стен и 0,6 м от потолка помещения, ширина прохода к машине — не менее 0,7 м.

Холодильная машина не должна подвергаться солнечному облучению. Не допускается установка вблизи машины отопительных приборов на расстоянии менее 1,5 м. Пол помещения, где будет расположено торговое холодильное оборудование с установленной в нем холодильной машиной, должен быть выровненным в горизонтальной плоскости.

Порядок работы

Вставить вилку сетевого кабеля холодильной машины в розетку и включить автоматический выключатель на электрощите. Включить клавишный выключатель на щитке управления. При этом должны светиться индикаторная лампа выключателя и мигать светящиеся знаки на дисплее электронного регулятора температуры.

Через 10 сек. на дисплее устанавливается цифровое значение текущей температуры в охлаждаемом объеме. Температуру в охлаждаемом объеме устанавливают путем задания ее на дисплее регулятора температуры. В случае образования большой толщины «снеговой шубы» на испарителе включить кнопку принудительного оттаивания.

Источник

Монтаж холодильных и морозильных камер. Установка холодильного оборудования.

Маленький объем морозильной камеры — проблема очень распространенная и даже дорогие холодильники с трудом могут обеспечить достаточно места для заморозки крупной птицы или рыбы. Решить проблему можно с помощью морозильной камеры, объем которой может быть от 50 литров до просторных 500 литров и более. Остается лишь вопрос, куда поставить морозильную камеру, если в квартире для этого нет подходящего места? На кухне уже стоит холодильник, стиральная и посудомоечная машинки, прихожая слишком узкая, а в кладовке нет соответствующих условий — тогда стоит рассмотреть вариант установки камеры на лоджии или балконе.

Принцип работы морозильной камеры

Принцип работы морозильной камеры и обычного холодильника совершенно одинаков. Соответственно, и условия эксплуатации у них примерно одинаковы. Прежде чем заняться установкой, необходимо разобраться, какие факторы могут повлиять на качество работы агрегата и позволят определить, куда поставить морозильную камеру.
Охлаждение внутри морозилки происходит за счет хладагента, в качестве которого обычно используется фреон. Сам процесс охлаждения выглядит следующим образом:

Принцип работы морозильной камеры — аналогичен холодильнику

Важно: Ошибочным является мнение, что холодильник создает холод. Напротив, он поглощает тепло.

Для того чтобы техника работала, следует обеспечить следующие условия:

При установке кухонной техники в квартире, мало кто задумывается об этих правилах. А вот для балконов, где могут быть критически высокие и низкие температуры, полное отсутствие циркуляции воздуха при размещении морозильной камеры в нишах и шкафах, довольно легко вывести агрегат из строя. При наличии автоматики система отключится самостоятельно, при ее отсутствии, техника просто не справиться с нагрузкой и компрессор сгорит. Но оба случая, как минимум, приведут к полной порче продуктов.

Монтаж и установка холодильных сплит-систем, моноблоков и камер

Вам требуется осуществить профессиональный монтаж холодильного оборудования? Тогда вы попали по адресу! Специалисты нашей компании в кратчайшие сроки осуществят монтаж холодильной камеры и холодильной установки. Вы можете быть абсолютно уверены, что результатом работ будет полностью завершенный монтаж объекта с высочайшим уровнем качества.

Подтверждением этому могут служить ряд объектов наших крупнейших заказчиков, смонтированных и запущенных в эксплуатацию механиками и монтажниками нашей компании. Если работу с оборудованием произвел монтажник холодильного оборудования нашей компании, то высокий уровень качества произведенных работ не оставит у Вас ни тени сомнения.

Наши специалисты готовы осуществить такие виды работ, как монтаж холодильных камер, установка сплит-систем, монтаж холодильного оборудования самого широкого назначения. Мы готовы оказать поддержку нашим заказчикам в направлениях: установка холодильного оборудования, монтаж моноблоков, монтаж сплит-систем, монтаж холодильных шкафов.

Доверив нашей компании выполнение работ, связанных с холодильным оборудованием, Вы можете быть уверены, что установка холодильного оборудования любой степени сложности будет выполнена на высочайшем уровне.

Монтаж холодильных камер производится с использованием самых современных материалов, которые позволят безотказно работать вашей холодильной камере многие годы.

Если Вам необходимо осуществить монтаж холодильного оборудования — монтаж сплит-систем, то механик нашей компании осматривает условия установки, замеряет протяженность магистрали (медных трубопроводов и кабелей), согласовывает все особенности объекта, для того, что бы установка холодильного оборудования прошла в кратчайшие сроки с наилучшим уровнем качества.

Обращаем Ваше внимание, что монтаж сплит-систем требует от заказчика максимального участия только на момент согласования условий работы и размещения внутреннего (воздухоохладитель) и внешнего (компрессорно-конденсаторный блок) частей сплит-системы. В этом случае, установка холодильного оборудования будет полностью отвечать ожиданиям заказчика.

Наша компания готова осуществить монтаж холодильного оборудования не только в Москве и Московской области, но и в городах Центрального, Приволжского, Уральского и Южного Федеральных Округов.

Вы можете быть уверены, что приобретя в нашей компании холодильное оборудование, мы при необходимости, выполним полный спектр работ, связанных с установкой холодильного оборудования.

Монтаж холодильного оборудования

Требования к монтажу и основной процесс

Требований непосредственно к монтажу морозильной камеры не так и много. Зная их, избежать проблем и ошибок в дальнейшем не составит труда:

Если все перечисленные условия выполнены, можно приступать непосредственно к установке.

Морозильная камера готова к использованию, можно загружать в нее продукты.

Как установить и настроить морозильный ларь

Если вы только собираетесь покупать технику, прислушайтесь к нашим рекомендациям. Ее запрещено размещать в неотапливаемом помещении, поэтому при выборе обратите внимание на климатический класс.

Условия для бесперебойной работы

В инструкции, на этикетке указывается климатический класс — сочетание латинских букв. Каждая из них означает уровень тепла, при котором можно эксплуатировать прибор.

При установке нужно придерживаться указаний производителя. Поломка из-за несоблюдения климатических условий приведет к потере гарантийного обслуживания.

Многих интересует: можно ли ставить ларь на балкон? Можно, если балкон утеплен и температура соответствует рекомендованной.

Если в помещении слишком жарко, мотор будет работать на износ, пытаясь охладить камеру.

Чаще всего у нас используются классы SN, N.

Принципы установки

Хотите, чтобы техника прослужила как можно дольше? Придерживайтесь таких правил:

Можно ли ставить морозильник на балкон зимой

Эксплуатация морозильной камеры летом вызывает множество вопросов. Например, можно ли этот агрегат устанавливать на южной стороне, где в течение дня бывает предельно высокая температура? Но еще больше сложностей с эксплуатацией морозильной камеры зимой. Куда можно поставить морозильную камеру зимой если балкон не застеклен? Требуется ли утепление лоджии? Насколько опасна высокая влажность для металла и низкие температуры для работы компрессора? Чтобы разобраться в этих деталях, стоит подробнее изучить все тонкости эксплуатации морозильной камеры в зависимости от типа балкона.

Балкон без остекления и утепления

Навесы, легкие загородки и полиэтилен, натянутый по бокам балкона не спасут технику от природных явлений. Прямые солнечные лучи, перепады температуры, высокая влажность, дождь, снег и даже обмерзание — все это очень опасно для камеры. Всего через несколько дней эксплуатации можно будет наблюдать такие последствия:

К тому же, при таких условиях крайне высока вероятность возникновения короткого замыкания, что может привести к пожару или удару электрическим током.

Важно: При низких температурах велика вероятность загустевания масла в компрессоре, что приведет к мгновенной остановке в работе агрегата.

Если в доме не нашлось места для установки морозильной камеры и балкон — единственное подходящее для этого место, необходимо срочно заняться его остеклением и только после этого устанавливать туда соответствующее оборудование.

Остекленный балкон без дополнительного утепления

Монтаж бытовых морозильных камер на такой балкон допускается, но только при определенных условиях:

В других случаях очень велика вероятность преждевременного выхода из строя морозильной камеры, значительное уменьшение сроки ее эксплуатации, а также частные остановки техники из-за нарушения температурного режима.

Застекленный и утепленный балкон

Утепленный балкон с качественными стеклопакетами, теплоизоляцией стен и потолка, с оборудованной вентиляцией — это единственный вариант, при котором практически полностью отсутствуют противопоказания для установки морозильной камеры.
Необходимо лишь оградить технику от прямых солнечных лучей и убедиться, что в этом помещении отсутствуют влажные зоны.

Какую морозилку можно установить на балконе

Балкон застеклен, утеплен, отсутствуют прямые солнечные лучи, а за вентиляцию отвечают стеновые приточные клапаны. Пришло время выбирать морозильную камеру, которую можно будет здесь установить.

Деревянный ящик для морозильной камеры

Морозильная камера на балконе

Среди других параметров, которые обязательно следует учитывать: вес самой камеры и ее объем. Балконное перекрытие должно быть рассчитано на такую нагрузку.

Выбор конфигурации

Морозильные камеры разделяют на полу- и полностью встраиваемые. Различие между ними небольшое, но оно существует. Считается, что наполовину встроенная морозильная камера под столешницу может монтироваться или оставаться отдельно стоящей техникой. Передняя стенка модели при этом не прикрывается кухонным фасадом.

Полностью встраиваемая техника монтируется под столешницу. В зависимости от места установки морозилки предусмотрено расположение вентиляционных отверстий. Для моделей, которые будут размещены под столешницей, вентиляционная решетка выполнена внизу техники. Морозилки, встраиваемые в колонны, имеют вентиляционные отверстия в верхней части.

Морозильные камеры делятся на две группы по способу открытия двери. Вертикальный вариант наиболее знакомый и привычный, дверь открывается как у обычного кухонного шкафа.

Встроить горизонтальную морозильную камеру можно только в том случае, если над морозилкой остается свободное место, потому что её дверца открывается как у сундука — вверх.

В морозильном ларе предусмотрен один компрессор. Встроенная морозилка вертикального исполнения может быть оборудована и двумя компрессорами — в этом случае увеличивается энергопотребление техники. Но зато она меньше изнашивается и проработает более длительный срок.

Какую температуру оптимально выставить в морозильной камере

Морозильник – прибор энергозатратный. Чем сильнее загрузка камер, тем больше энергии требуется для поддерживания оптимальных параметров. Температуру эксплуатации в морозильном шкафу часто менять не следует. Но если камеры заполнены менее, чем наполовину, режим с 2 звездочками будет достаточным. Если есть кубики льда, положите несколько штук в ящик. Начнут грани плавиться, значит нужно поднять температуру. Так методом проб находят, какая оптимальная температура в бытовой морозильной камере.

Источник

Моноблок — удачное соотношение цены и качества

Среди разнообразия холодильного оборудования, выпускаемого современными производителями, особо выделяются моноблоки. Их установка на предприятии общепита позволяет замораживать и хранить большое количество скоропортящейся продукции с соблюдением санитарных норм и правил. В больших камерах, которые они охлаждают, удобно размещать любые продукты в нужном для учреждения количестве.

Они достаточно просты как в установке, так и в эксплуатации. Выпускаются в разных вариантах, комплектуются достаточно большим количеством дополнительных функций, и каждый владелец ресторана или кафе может выбрать наиболее подходящую ему систему охлаждения.

Функции холодильного моноблока

Холодильный моноблок — аппарат, выпускаемый в виде единого блока, который объединяет в конструкцию компрессорно-конденсатный агрегат и воздухоочиститель.

Такие машины монтируют прямо на боковой панели обслуживаемой им камеры, при этом воздухоохладитель устанавливают внутри, а компрессор и конденсатор снаружи. Их соединяют прокладкой с термоизоляцией, чтобы избежать тепловых потерь.

Такое оборудование служит для охлаждения воздуха в камерах и сохранения там постоянной низкой температуры, установленной для хранения конкретной скоропортящейся продукции, а если нужно, то и для замораживания мяса, рыбы, овощей и ягод.

Панель управления блоком размещают на внешней стороне камеры, это удобно для контроля и установки параметров.

Его приобретают, когда приходится экономить на покупке холодильного агрегата, потому что цена моноблока намного ниже, чем на любой другой вид холодильного оборудования.

Конденсат, который образуется в моноблоке, не нужно сливать, он просто выпаривается, поэтому его устанавливают, когда нет технических возможностей для устройства дренажа.

Установка моноблока сохраняет стены, потому что не нужно устанавливать трубопровод.

Все названные достоинства делают покупку моноблока привлекательной для владельцев предприятий общепита.

В больших ресторанах, которые имеют специальные шкафы для для вина, устанавливают узкоспециализированные моноблоки для винных погребов, которые производятся в основном итальянскими производителями.

Принцип работы

Наружная часть моноблока состоит из следующих деталей:

Внутренняя часть состоит из:

Хладагент активно выделяет пары, которые сильно сжимает компрессор, они охлаждаются и конденсируются, тепло, выделяющееся при этом процессе, нагревает охлажденный воздух.

Жидкий хладагент, пройдя сквозь осушающий фильтр, оказывается в испарителе и закипает. Пары отсасываются компрессором.

Виды моноблоков

Такое оборудование производится в двух вариантах:

По месту монтажа они выпускаются:

Иногда установка моноблока на предприятии невозможна в принципе или доставляет целый ряд неудобств. Тогда стоит подумать о сплит-системе для холодильной камеры ─ оборудовании, по принципу работы очень похожему на моноблок, но всё же имеющему существенное различие, позволяющее устанавливать сплит-систему там, где поставить моноблок технически невозможно.

Сплит-система имеет два блока, устанавливать которые можно на достаточно большом расстоянии (около 20 метров), они связываются между собой медными трубками; это дает возможность разместить внешний блок в другом помещении и даже на улице, в отличие от моноблока, где обе части машины устанавливаются практически вместе, разделяются лишь тонкой стенкой камеры. И вынести внешний блок на улицу можно только в том случае, если стена самой камеры выходит непосредственно наружу.

Если помещение рядом с камерой, в которое выходит ее стена, очень узкое, то при установке моноблока не будет удобного прохода для сотрудников. А если стена камеры выходит на кухню, то работающий блок станет выделять лишнее тепло и к тому же достаточно сильно шуметь во время работы, создавая постоянный дискомфорт для персонала.

Конечно, моноблок стоит намного дешевле сплит-системы, он компактен и прост как в установке, так и в эксплуатации. Большинство владельцев учреждений общепита предпочитает устанавливать именно моноблок, разумеется, если это позволяет помещение.

Монтаж моноблока в холодильную камеру

Смонтировать оборудование можно на камере, если панели не более 10 см в толщину:

Правильный монтаж оборудования обеспечивает его бесперебойную работу.

Как выбрать качественное оборудование для заведения общепита

При покупке моноблока надо знать, что они могут иметь дополнительные функции:

Прежде чем купить моноблок, нужно подумать о его размещении: устанавливать такие приборы следует только в больших помещениях.

Производители сейчас стремятся выпускать разнообразную продукцию, учитывая потребности владельцев предприятий общепита разного уровня, поэтому можно тщательно подобрать оборудование с учетом всех условий эксплуатации и размера камеры.

Кафе «Старбакс» специализируется на продаже разных видов кофе и десертов. Как приобрести франшизу этой компании, читайте по https://vkusologia.ru/franchajzing/starbaks.html ссылке.

Востребованные модели

Моноблок AMS – 05 среднетемпературный

Производитель: компания «Ариада», Россия.

Технические характеристики:

Цена: 38 000 рублей.

Андрей, владелец кафе «У Андрея», Москва делится впечатлениями:

«У меня в кафе стоит моноблок, который я купил года два назад. «Ариадна» попалась мне случайно, соблазнился низкой ценой и нужными функциями. Камеру охлаждает хорошо, устанавливать температуру легко, даже мой повар справляется, а она в технике совсем ничего не смыслит».

Холодильный моноблок ММ 109 SFPOLAIR

Производитель: компания «Полаир», Россия, Италия.

Технические характеристики:

Цена: 37 000 рублей.

Natasha_Mil, шеф-повар рыбного ресторана, Санкт-Петербург рассказывает:

«У нас стоит POLAIR, там храним рыбу, запасы делаем большие, потому что у нас прямые поставки с Балтики и с Дальнего Востока, поэтому покупаем сразу много. Хранится все хорошо, сама справляюсь с оборудованием».

Моноблоки – удачный выбор для установки на предприятиях общепита. Они достойно справятся с возложенными на них функциями, обеспечивая кухню учреждения правильно замороженными и хорошо сохраненными продуктами.

Источник

Войти на сайт

или

Забыли пароль?
Еще не зарегистрированы?

This site is protected by reCAPTCHA and the Google Privacy Policy and Terms of Service apply.

Отличие моноблока от сплит системы

Любая холодильная камера должна быть оборудована агрегатом, поэтому у многих встает вопрос: что выбрать — холодильный моноблок или сплит систему?

Для начала нужно понять, что любой холодильный агрегат состоит из двух частей – внешнего компрессорно-конденсаторного блока (эта часть располагается снаружи камеры) и внутреннего испарителя, который помещается непосредственно внутрь холодильной камеры.

Ключевое отличие моноблока от сплит-системы состоит в том, что в первом случае эти два блока соединены и неотделимы друг от друга, а во втором — могут располагаться как угодно друг относительно друга.

Простыми словами: если вы видите наружную часть моноблока — это значит, что за стенкой холодильной камеры, прямо напротив него находится внутренний блок, а при установке сплит-системы, внешний блок можно повесить на соседнюю стену, в другую комнату или на улицу.

Логичный вопрос — зачем такие сложности? Дело в том, что внешний блок любого холодильного агрегата, во-первых, выделяет тепло (чем больше мощность, тем больше тепла), во-вторых, производит шум.

То есть, если холодильная камера находится в маленьком, плохо проветриваемом помещении, где мало воздуха, от моноблока будет плохо отводится тепло, что влияет на производительность агрегата и создает неблагоприятные условия в помещении.

Также моноблок не подойдет, если у вас, например, небольшой цветочный магазин с приятной музыкой. Шум от холодильной установки будет лишним. Помимо вышеперечисленного, внешняя часть моноблока занимает место, ее нельзя «спрятать» как внешний блок сплит-системы.

Но кроме минусов, есть и плюсы: холодильные моноблоки просто устанавливать, они дешевле сплит-систем, есть модели, которые полностью монтируются на потолок холодильной камеры.

Есть один нюанс: чтобы работать на улице при отрицательной температуре, холодильный агрегат необходимо укомплектовать зимним комплектом (около 10000 руб.).

Установка моноблока в холодильную камеру предполагает соблюдение некоторых условий. Главное, нельзя чтобы на машину попадали прямые солнечные лучи и не стоит размещать агрегат возле отопительных приборов.

Половая поверхность, на которой будет располагаться устройство должна быть ровной Монтаж оборудования производится при соблюдении некоторых правил:

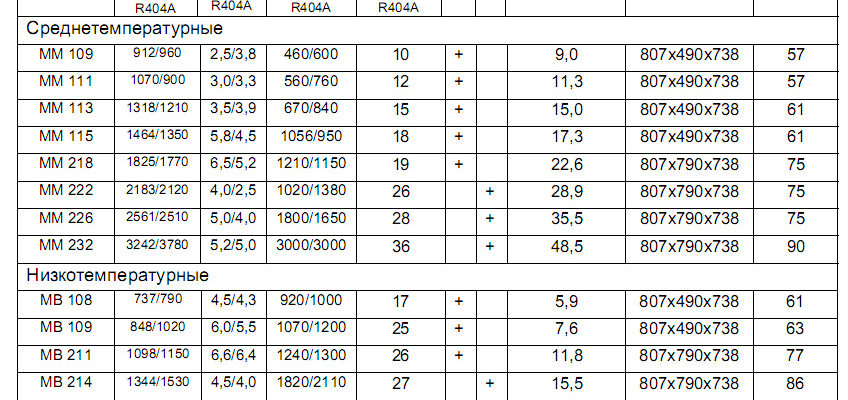

1. Нужно убедиться, что толщина стенок, на которые будет производиться крепление, не менее 100 мм.
2. Делается отверстие в панели камеры, куда помещаются 2 блока (внутренний и внешний).
3. Устанавливаем аппарат, закрепляем.
4. Необходимо заделать герметичными материалами швы и расстояния между панелью и моноблоком.
5. При необходимости устанавливаются приборы освещения.
6. Подключаем аппарат к сети.

Вывод, что выбрать — холодильную сплит-систему или моноблок, всегда остаётся за Вами, но практика показала, что, если есть возможность поставить моноблок, лучше отдать предпочтение именно этому типу агрегата.

Устройство и работа изделия

На щитке управления находятся элементы управления и контроля:

• А — общий выключатель с подсветкой;
• Б — блок управления.

Регулирование температуры воздуха в охлаждаемом объеме и автоматическое поддержание заданной температуры с точностью дифференциала производится с помощью электронного регулятора температуры (контроллера), датчик которого размещен внутри охлаждаемого объема.

Машина оснащена системой автоматического оттаивания снеговой «шубы» на испарителе с помощью электрических нагревательных элементов с последующим выпариванем образующейся влаги. Все элементы гидросистемы холодильной машины соединены герметично.
