Технические характеристики и запутанная реклама имеют тенденцию ошеломлять обычного потребителя. Многие страны предлагают бесплатные спутниковые и земные вещательные услуги, которые игнорируются в пользу рекламы коммерческих провайдеров кабельного телевидения и систем с платным доступом.
Два, три или четыре LNB могут быть автоматически адресованы любым ресивером DiSEqC 1.0 или выше. В некоторых случаях их также можно адресовать с помощью ToneBurst/MiniDiSEqC. Однако они доступны только для спутников с фиксированными промежутками 3 градуса, 4 градуса, 4.3 градуса или 6 градусов.
Рабочий принцип Электромагнитные вибрации частот спутникового сигнала сильно затухают в кабельных линиях. Именно поэтому конвертор усиливает не только вибрации, но и преобразует диапазон путем снижения частоты (процесс гетеродинирования). Преобразование входной частоты происходит путем вычитания (или сложения) частоты гетеродина, и поэтому для каждого диапазона в конверторе используется свой гетеродин. Поскольку ширина Ku-диапазона (12750 — 10700 = 2050 МГц) не позволяет одновременно конвертировать его в промежуточную частоту, так как ширина L-диапазона значительно меньше (2150 — 950 = 1200 МГц), Ku-диапазон условно разделен на поддиапазоны:
- В современных так называемых универсальных конверторах, позволяющих принять весь Ku-диапазон, совместимость с различными типами LNB (Enchanced — 9750 МГц, Standard — 10600 МГц, DBS — 10750 МГц, Telecom — 11475 МГц) осуществляется переключением между гетеродинами при помощи тонального сигнала 22 кГц, поступающего с управляющего устройства. Для C-диапазона (3,5—4,2 ГГц) используется один гетеродин с частотой 5150 МГц.
Моноблок LNB
| Низкий диапазон | Высокий диапазон |
|---|---|
| 10,7 ~ 11,7 ГГц | 11,7 ~ 12,75 ГГц |
| 9,75 ГГц | 10,6 ГГц |
| 950 ~ 1950 МГц | 1100 ~ 2150 МГц |
Универсальный LNB
| Параметр | Ku, set 101° | Ka, set 99° / 103° |
|---|---|---|
| RF входная частота | 12,2~12,7 ГГц | Low : 18,3~18,8 ГГц High : 19,7~20,2 ГГц |
| L.O. частота | 11,25 ГГц | Low : 18,05 ГГц High : 18,05 ГГц |
| IF выходная частота | 950 ~ 1450 МГц | Low : 250 ~ 750 МГц High : 1650 ~ 2150 МГц |
• Разветвитель
- Частота: 2 ~ 2150 МГц
- Потери приема на входе: 10 дБ (тип)
- Потери приема на выходе: 10 дБ (тип)
- Передача постоянного тока: 1,5 А макс
• Тип A
| RF входная частота | 10,70~11,11 ГГц | 10,70~11,45 ГГц |
| LO частота | 8,96 ГГц | 9,75 ГГц |
| IF выходная частота | 1740~2150 МГц | 950~1700 МГц |

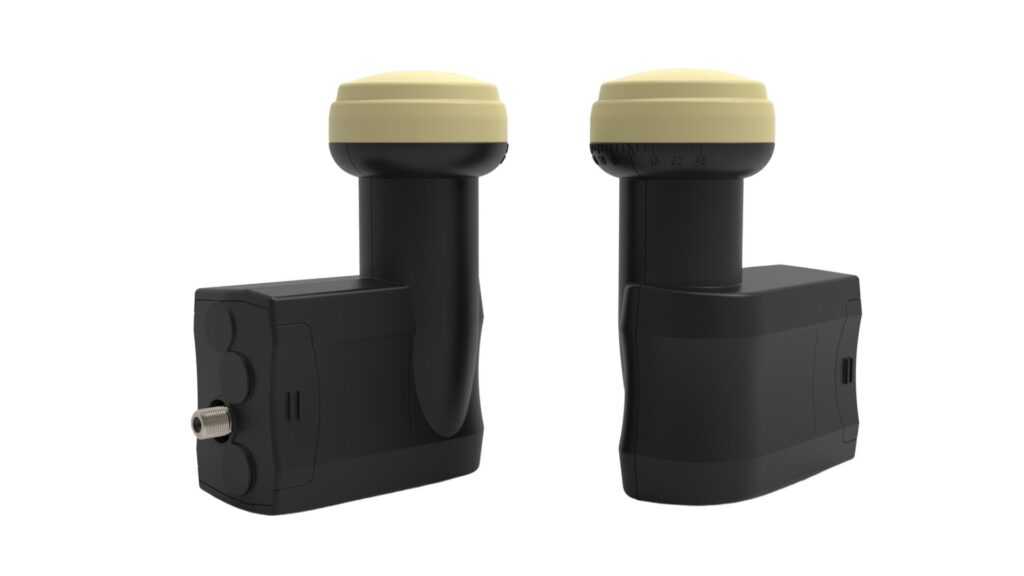

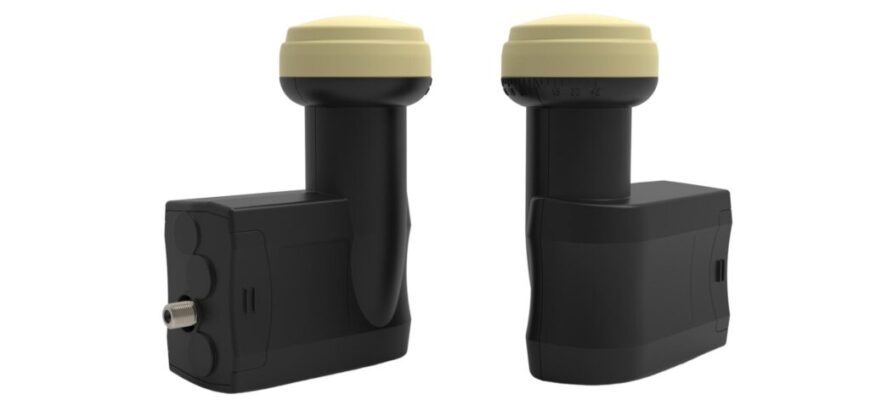

Стековый LNB
Выбор подходящего универсального моноблочного LNB
Правильный выбор универсального моноблочного LNB обеспечит вам стабильный сигнал и качественное телевидение. Ниже приведены характеристики нескольких типов LNB, чтобы помочь вам принять правильное решение.
• Тип B
| Параметр | Значение Type B1 | Значение Type B2 |
|---|---|---|
| RF Входная Частота | 11.44~11.68 GHz | 11.45~11.70 GHz |
| 10.74~10.95 GHz | 10.74~10.95 GHz | |
| LO Частота | 12.9765 GHz | 12.64691 GHz |
| 12.89425 GHz | 12.5840 GHz | |
| IF Выходная Частота | 1299~1533 MHz | 950~1194 MHz |
| 1948~2150 MHz | 1637~1840 MHz |
• Мультипереключатель
Мультипереключатель играет важную роль в распределении сигнала от спутника и эфирного телевидения. Вот некоторые характеристики мультипереключателя:
- Спутниковая частота: 950 ~ 2150 MHz
- Частота антенны: 54 ~ 806 MHz
- Ток смещения к LNB: 290 мА (макс)
Мультипереключатель и разветвитель
