Главная статья о настройке и подключении динамиков автомобильной аудиосистемы

Привет, меня зовут Децибел.

Сегодня мы рассмотрим много различных вариантов подключения и настройки динамиков автомобильной аудиосистемы, но делать это будем коротко и базово, так как каждая из этих настроек может стать отдельной темой для видео. Наша цель сегодня — разобраться с базовыми настройками, чтобы ваши динамики не сгорели и ничего с ними не случилось.

Подключение сабвуфера с помощью моноблока или многоканальника в мостовом режиме

Давайте начнем с сабвуфера отдельно. Предположим, у вас есть одноканальный усилитель — это идеальный вариант для сабвуфера. Хотя подписи, расположение и количество настроек могут отличаться у разных производителей, основные настройки будут примерно такими же.

На любом усилителе вы найдете настройку уровня чувствительности (Sensitivity). Этот регулятор обычно обозначается как Level или Gain. Простыми словами, этот параметр управляет мощностью, которую выдает ваш усилитель на одно деление громкости вашего автомобильного головного устройства.

Настройка Gain на слух

1. Установите уровень чувствительности на минимум (поверните регулятор до упора против часовой стрелки).
2. Выставьте минимальный уровень Gain на усилителе и включите головное устройство на максимальной громкости.
3. Настройте регулятор чувствительности так, чтобы при воспроизведении музыки не возникало звуковых искажений.

Другие настройки

Помимо уровня чувствительности, на вашем усилителе могут быть и другие настройки:

• Subsonic: отрезает инфразвук для предотвращения чрезмерного хода диффузора.
• Bassboost: увеличивает громкость на определенной частоте, чаще всего в диапазоне 40-45 Гц.

Помните, что неправильная настройка этих параметров может привести к повреждению сабвуфера. В случае с сабвуфером, искажения звука может быть сложно услышать, поэтому обращайте внимание на ход диффузора.

Надеюсь, эти базовые советы помогут вам правильно настроить и подключить вашу автомобильную аудиосистему. Наслаждайтесь качественным звуком в вашем автомобиле!

С уважением, Децибел.

Фильтр низких частот

Фильтр низких частот, или LPF, позволяет обрезать верхний предел воспроизводимых частот сабвуфера. Для сабвуфера это одна из важнейших настроек, так как этот параметр определяет до какой частоты играет наш сабвуфер. Обычно значение этого фильтра выбирают в диапазоне от 50 до 80 Гц, но конкретно какую частоту выбрать уже зависит от согласования вашего сабвуфера с фронтальной акустикой и его технических характеристик. Рекомендуется начать с 60 Гц и далее настраивать по ситуации.

Установка фильтра

При настройке усилителя помимо частоты среза также можно найти переключатель крутизны спада, который определяет крутизну среза. Этот параметр не всегда присутствует, обычно устанавливается значение 12 дБ/окт, но возможность выбора — это роскошь.

Регулятор фазы

Последним переключателем в усилителе является регулятор фазы, который необходим для согласования фазы сабвуфера с фронтальными динамиками. В данном усилителе он имеет две позиции, при включении меняет фазу на 180 градусов. Рекомендуется начать с 0 градусов и при необходимости экспериментировать с другими значениями.

Настройка моноблока

Убедитесь, что все параметры усилителя настроены верно и соответствуют вашим предпочтениям. После завершения базовой настройки можно продолжить с прослушиванием и более детальной настройкой системы под себя.

Настройка многоканального усилителя

Если у вас 2-4, 6-канальный усилитель и сабвуфер подключен мостом, принцип настройки останется тем же. Настройка сведется к правильной установке Gain, возможности подстройки Bassboost и корректной настройке фильтра LPF.

Пример настройки 2-канального усилителя

Для примера возьмем 2-канальный усилитель. Если у вас усилитель с большим количеством каналов, принцип настройки будет таким же для каждой пары каналов при подключении коаксиальной или компонентной акустики.

Настройка усилителя для работы с акустикой

Как видите на нашем усилителе уже знакомые вам настройки — а именно Gain и Бас Буст – с ними мы уже разобрались. В этом случае шутки с басбустом еще опаснее, поэтому не забываем правило, если вы новичок – поставьте его в ноль.

Что касается гейна – здесь все так же как и с сабвуфером, в таком случае нам останется выбрать фильтрацию. ОБРАТИТЕ ВНИМАНИЕ правильность выбора фильтра зависит от технических характеристик вашей акустики и акустического оформления, чаще всего это дверцы авто. Как вы понимаете они у всех разные, потому и значения будут немного отличаться.

Я же вам приведу базовые настройки, которые нужно выставить, чтобы у вас ничего не вышло из строя, а дальше уж, НЕ НА МАКСИМАЛЬНОЙ громкости нужно будет корректировать настройки к идеалу.

Фильтрация для акустики

Для правильной работы акустики мы используем HPF (High Pass Filter) – фильтр высоких частот, это то же самое, что и LPF, но зеркально. Спад начинается ниже частоты среза, а не выше, как в случае с LPF.

Самый популярный типоразмер акустики 16.5 см, для такой акустики значение этого фильтра обычно выставляется в диапазоне 60-100 Гц для SQ акустики, и 100-200 Гц для эстрадной акустики.

Значения фильтра в зависимости от размера акустики

• Для акустики 16.5 см: 80 Гц для SQ, 150 Гц для эстрадной акустики
• Для меньшего размера акустики значения смещаются в большую сторону
• Для более крупных калибров можно позволить себе немного ниже

Усилители

В случае с усилителем, мы можем выбрать между HPF и LPF или вообще полностью отключить фильтрацию.

В 99% случаев усилители имеют эти фильтры.

Настройка LPF для сабвуфера

LPF нужен в случае если мы настраиваем сабвуфер либо для перехода на поканальное подключение.

Настройка для фронтальной акустики

Компонента акустика поставляется в комплекте с кроссовером, который уже имеет все необходимые настройки фильтрации.

При подключении ее к усилителю кроссовер возьмет на себя всю грязную работу, а нам остается настроить только фильтр HPF, чтобы отрезать слишком низкие частоты.

Поканальное подключение

Поканальное подключение дает возможность управлять настройками фильтров полностью вручную, а также регулировать уровни громкости на мидбасах и твиттерах.

Подключение кроссоверов

Что же это такое подключение? Это когда вы берете кроссовер, который идет в комплекте с компонентной акустикой, И ВЫКИДАЕТЕ В ПОЛОЖИТЕЛЬ!!! Или просто кладете на полочку. Или покупаете твиттер+мидбас без кроссовера. Подключение в таком случае очень просто – два канала усилителя на твиттере и два канала на мидбасы (показать схему на экране). Поканально – говорит само за себя!

Настройка усилителей

Настраивается все это следующим образом. Гейн на мидбасах – так же как и описывали раньше. А вот гейн на твиттере лучше так не делаете, если не хотите с ними попрощаться. На твиттере его лучше поставить в минимальное положение и добавлять очень осторожно, пока звучание не станет более детальным и прозрачным, здесь главное не переусердствовать, помните – добавить успеете. По бас бусту рекомендация та же самая что и раньше.

Настройка фильтров

Переходим к фильтрам, здесь то и есть самая большая отмена. Во-первых, твиттеры у нас теперь на отдельном канале и нам обязательно нужно, чтобы усилитель имел диапазон регулирования HPF хотя бы от 3000 гц и выше. В зависимости от модели твиттера частота среза обычно в диапазоне 3000–8000 Гц. Здесь я уже не буду вам советовать базовую настройку, так как если вы уже делаете поканалку, то вы должны знать характеристики и рекомендации по настройке ваших твиттеров.

Могу сказать только если вы новичок – берите по выше частоту для безопасности. На мидбас нам желательно, чтобы усилитель имел возможность использовать HPF и LPF одновременно. Первый мы настраиваем по той же рекомендации, что и в предыдущем блоке, а вот LPF у нас будет в диапазоне 3000-6000 гц в зависимости от того на какой частоте заставлен этот фильтр на твиттер. Допускается использование мидбасса без фильтра низких частот, с ним ничего не произойдет, единственное что угрожает в этом случае это не очень приятный звук на верхней середине, поэтому желательно в таком случае выбирать мидбас который имеет естественное затухание ближе к верхам.

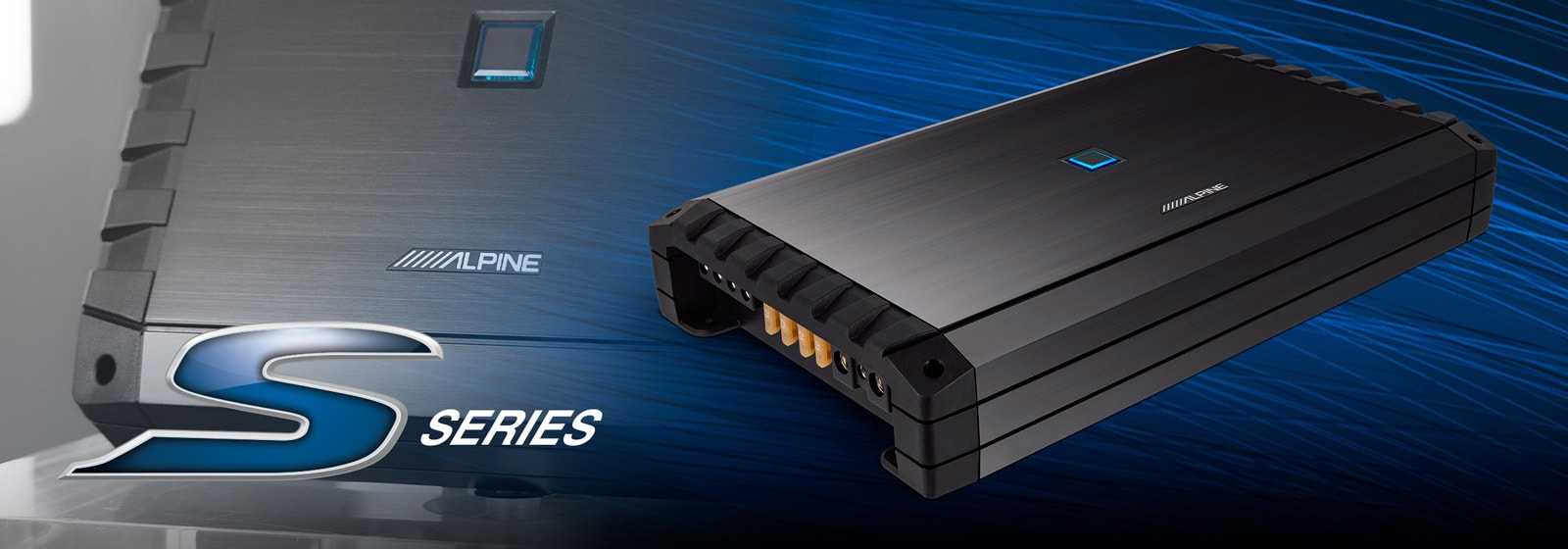

Alpine S-серия: Стартовый набор для любителей музыки

Новое поколение усилителей Alpine S-серии разработано для того, чтобы получить качественное звучание в вашей машине без больших затрат. Благодаря обновленному дизайну и обновленным функциям, по сравнению с предшественниками, эти усилители предлагают исключительную производительность и мощность по доступной цене.

Моно усилитель S2-A120M с ошеломляющей мощностью до 1200 Вт RMS на 2 Ом. Такая огромная мощность позволит вам подключить несколько сабвуферов одновременно. Кроме мощности вы получите глубокий, но точный бас с отличным контролем в вашем автомобиле. Регулятор BASS EQ с возможностью плавной регулировки, значительно усилит воспроизведение низких частот вашим сабвуфером. Также можно добавить дополнительный проводной пульт дистанционного управления RUX-KNOB2 (продается отдельно) для оперативной регулировки уровня сабвуфера.

Встроенный фильтр низких частот позволит вам управлять частотным спектром, который необходим для правильной работы вашего сабвуфера. Усилитель оснащен входами высокого и низкого уровня, поэтому вы можете установить его практически в любой автомобиль, даже со штатным головным устройством. При использовании входов высокого уровня усилитель может распознавать входящий сигнал и автоматически включаться сам, устраняя необходимость в подключении отдельного провода ремоут.

Усилители S-Series доступны в вариациях: 2 моноблока разной мощности, 4-канальный и 5-канальный.

Информация о продукте

Новые усилители S-серии 2023 года

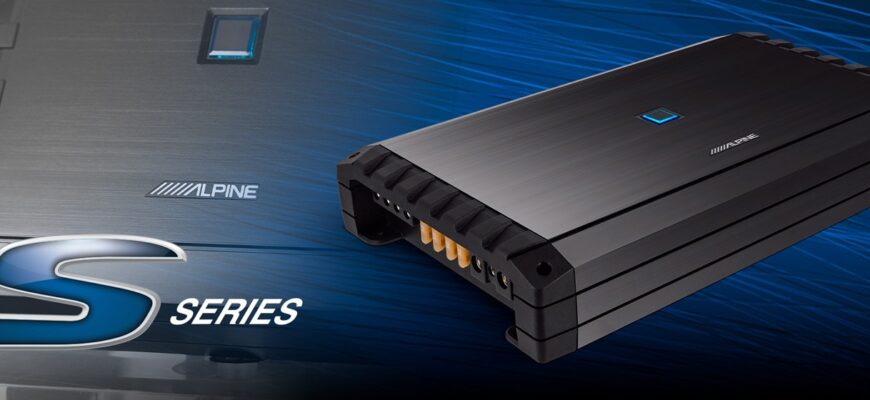

Автозвук начального уровня стал гораздо лучше благодаря моно усилителю S2-A120M. Отличительной особенностью является обновленный элегантный дизайн и использование схемы усиления класса D с внушающей мощностью 1200 Вт RMS.

Непревзойденная мощь

Моно усилитель Alpine S2-A120M с мощностью 1200 Вт — это идеальное решение для получения непревзойденной мощности и производительности при ограниченном бюджете. Обладая выходной мощностью 1200 Вт при нагрузке 1 или 2 Ом, этот моно усилитель согласуется даже с самыми требовательными сабвуферами.Он обеспечит чистый бас без искажений, при этом с отличным контролем. Кроме того, его компактная конструкция позволяет легко устанавливать его в любом транспортном средстве, от чего область применения S2-A120M значительно увеличится.

Гибкое применение

Усилители нового поколения S-серии теперь оснащены новой схемой вариативного дистанционного включения — трехпозиционным переключателем, который обеспечивает включение и выключение усилителя в зависимости от подключения. Эта конструкция имеет решающее значение для новых автомобильных технологий и обеспечивает идеальную интеграцию с любой штатной системой или системой не имеющей линейных выходов.

Удобный доступ к настройкам

Усилитель был специально спроектирован так, что органы управления звуком расположенны на боковых панелях, а не на верхней панели. Это облегчает доступ к элементам управления усилением и кроссовером при установке под сиденьями автомобиля или на небольшой глубине. Были добавлены съемные торцевые крышки, закрывающие боковые элементы управления и подключения, что придало усилителю стильный монолитный вид.

Хватит мощности для сдвоенных сабвуферов

Обладая впечатляющей мощностью 1200 Вт как при 1, так и при 2 Омах, S2-A120M с легкостью обеспечит достаточной мощностью два сабвуфера 10’ или 12’ Alpine S-серии или G-серии’. Кроме мощности вы получите максимальное качество звучания, великолепный контроль и оптимальную производительность.

Идеальное сочетание с акустикой и сабвуферами S-серии

Усилители S-серии разработаны таким образом, чтобы лучшим образом сочетаться с линейкой динамиков и сабвуферов Alpine S-серии, такой комплект будет максимально совместимым, идеально сбалансированным и мощным. Компоненты S-серии предназначены для клиентов, которые хотят создать великолепную звуковую систему, в рамках определенного бюджета. Результат не заставит себя ждать, вы получите увлекательное и великолепное звучание, с возможностью прослушивания аудио высокого разрешения (Hi-Res Audio).

Мощность и производительность при ограниченном бюджете

Eric Brooks из Alpine представляет вам обзор усилителей Alpine S-серии нового поколения, которые предназначены для того, чтобы поднять качество звука в автомобиле на новый уровень, оставаюсь при этом доступными по цене. Благодаря новому элегантному дизайну и улучшенным функциям по сравнению со своими предшественниками, эти усилители обеспечивают исключительную производительность и мощность при ограниченном бюджете. Если вы хотите обновить штатную аудиосистему вашего автомобиля, усилители S-серии от Alpine лучшим образом подойдут именно вам.

00:00 — Вступительная часть

00:26 — Непревзойденная мощь

00:56 — Модели и обзор

01:12 — Основные характеристики 4-и 5-канальных усилителей

02:41 — Основные характеристики моноблоков

03:55 — Завершение
