Подключение блока питания к компьютеру: советы и рекомендации

Легко перепутать их при подключении или столкнуться с ситуацией, когда разъемов или длины проводов не хватает. Что делать в этих ситуациях? Сегодня мы об этом поговорим.

Компьютерный блок питания

Компьютерный блок питания (Power Supply Unit, PSU или просто блок питания, БП) — это устройство, которое снабжает электроэнергией компоненты системного блока. Характеристики блока питания напрямую влияют на стабильность работы всей системы. Основной функцией блока питания является преобразование переменного сетевого напряжения в пониженное постоянное: +3.3, +5, +12 и -12 вольт — для питания таких устройств, как материнская плата, процессор, видеокарта, жёсткий диск, SSD-накопитель, оптический привод, кулеры системы охлаждения и другие устройства.

Виды разъемов БП

Использование разъема с меньшим количеством пинов может привести к перегреву кабелей и выгоранию.

Гнездо зарядки ноутбука Lenovo

Штекер зарядки ноутбука Lenovo – как айсберг, снаружи видно только отверстие, в которое вставляется коннектор блока питания. Как правило, разъем располагается сбоку на корпусе лэптопа, ближе к экрану. Внутри компьютера от гнезда отходят провода, которые соединяются с материнской платой.

Как купить разъем питания

Самая большая сложность – подключить новый разъем питания, а вот купить гнездо зарядки ноутбука Lenovo – не проблема. В интернет-магазине Lenovo Battery (Москва, Питер) вы найдете комплектующие к любой серии лэптопов Леново.

Советы по выбору разъема питания ноутбука Lenovo:

• Мы осуществляем отправку разъемов питания Lenovo по всей России.
• Все комплектующие новые, с гарантией производителя.

Если разъемов не хватает

Если разъемов недостаточно для подключения всех элементов, можно использовать переходники. При этом нужно придерживаться следующих правил, которые актуальны также для удлинителей.

Как подключить разъемы БП

Подключение, как правило, не вызывает проблем: разъемы питания оснащаются защитой от неправильной установки. Их просто невозможно вставить неверной стороной.

Единственное требование – подключать разъемы без лишних усилий, иначе элементы можно повредить. Обычно прилагать некоторую силу требуется только в конце, в остальном же разъемы соединяются с гнездом свободно.

Питание SATA-накопителей

Для этой цели используются плоские разъемы с ключом с одной стороны. За счет последнего возможна установка только в одном, верном положении.
![](https://pc-arena.ru/upload/medialibrary/2ot/2otasq6xskfc02xvdb4fvty4zifz1btu.png)
## Разъемы блока питания ATX12V и EPS12V
Разъемы блока питания представляют собой специальные соединительные элементы, которые используются для подключения различных устройств к источнику питания внутри компьютера. В блоке питания обычно есть несколько коннекторов разного типа, предназначенных для подключения к различным компонентам. Набор разъемов и их количество зависит от версии применяемого стандарта — ATX12V или EPS12V.
### Стандарт ATX12V
ATX12V (Advanced Technology eXtended 12V) представляет собой стандарт, разработанный компанией Intel для компьютерных блоков питания. ATX12V ориентирован на обеспечение улучшенного энергопотребления и поддержку современных технологий, таких как процессоры с множителем частоты и высокопроизводительные графические карты. Стандарт предоставляет дополнительные разъемы питания, необходимые для поддержки современных компонентов, и обеспечивает эффективное распределение электроэнергии внутри системы. ATX12V также поддерживает функцию активного PFC (Power Factor Correction — коррекция коэффициента мощности), что способствует повышению эффективности блока питания.
ATX12V 1.3 (устаревшая версия) — стандарт включает в себя разъёмы:
![](https://2hpc.ru/wp-content/uploads/2016/02/1287869617_razyomy-bloka-pitaniya-1024x566.jpg)
ATX12V 2.0 и выше — версия стандарта, которая используется в настоящее времени, включает в себя разъемы:
Коннекторы дополнительного питания для видеокарты (PCIe) могут обеспечивать следующие уровни максимальной мощности:
### Стандарт EPS12V
Стандарт EPS12V (Extended Power Supply 12V) обеспечивает более высокую мощность по сравнению с обычными блоками питания ATX12V, что делает его более подходящим для систем, где требуется значительное энергопотребление.
Блоки питания EPS12V (версии 2.9 и выше) разработаны для серверов и рабочих станций. Несмотря на это, данную маркировку можно найти практически на любом БП мощностью более 500 Вт с разъемом 8 pin для питания процессора. Связано это с тем, что производители стараются подчеркнуть надежность своего БП.
Разъемы блока питания EPS12V аналогичны стандарту ATX12V.
## Как выбрать блок питания
Итак, чтобы правильно подключить БП, сначала нужно его выбрать. Основные критерии – это его мощность и конструкция. Подобрать БП по данным факторам поможет PC-Arena. В нашем каталоге вы получите всю необходимую информацию по каждой модели.
![](https://pc-arena.ru/upload/medialibrary/4ye/4yeo82o1cmf051969q2dijb82qtsjfbx.png)
В выборе блока питания также поможет наш онлайн-конфигуратор. Этот сервис создан для сборки компьютера нуля. Здесь вы сможете составить комплектацию на базе конкретного процессора или видеокарты, а также подобрать оптимальный блок питания.

Комплектация ПК с помощью онлайн-конфигуратора

Для начала требуется указать один из ключевых элементов вашего будущего компьютера. После этого система предложит список совместимых комплектующих в каждом разделе, вам останется только выбрать оптимальное наименование.

Комплектация ПК с помощью онлайн-конфигуратора займет считанные минуты. Соберите свой компьютер!

Питание периферии

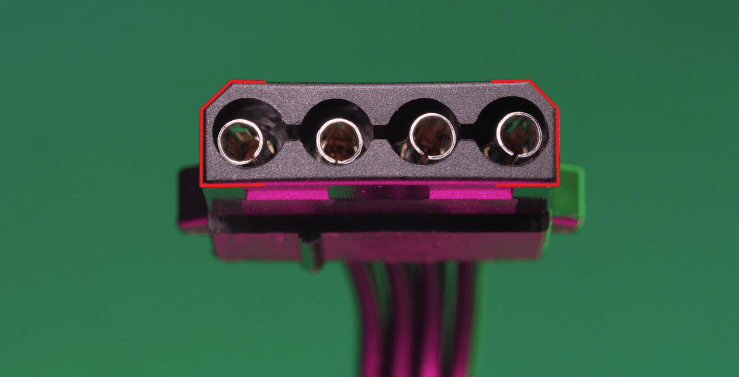

Для питания звуковых карт, вентиляторов и HDD-накопителей применяются разъемы molex. Они цельные, все контакты входят в одну обойму, а благодаря фаскам их легко подключить.

Разъем питания для ноутбуков Lenovo

В каждом лэптопе Леново есть миниатюрная деталь, без которой компьютер не сможет работать, даже если все другие элементы в полном порядке, – это разъем питания. Когда гнездо зарядки ноутбука Lenovo выходит из строя, прибор работает, пока не разрядится батарея, и выключается. Поэтому в случае поломки штекера нужно как можно скорее купить новый разъем питания для ноутбука Леново.

Питание видеокарты

Не все видеокарты требуют подключения к блоку питания. Маломощным домашним и офисным моделям достаточно питания от PCI-разъема материнской платы, который дает до 75 Вт.

Подключение к БП через отдельный кабель нужен, если у видеокарты большие аппетиты. Для этого используется 6-пиновый (при мощности 75–150 Вт) или 8-пиновый (свыше 150 Вт) разъем. У мощных видеокарт может быть два гнезда. Такие разъемы на БП обычно в формате 6+2 pin, это позволяет подключать их к 6- и 8-пиновому гнезду. В первом случае подсоединяется только 6-пиновая часть, вторая остается в воздухе.

Нагрузка на кабели и переходники

При подключении блока питания нужно обратить внимание на его полную мощность и мощность каждого кабеля.

Общая мощность БП равна суммарной мощности всех элементов системы. Желательно брать блок питания с небольшим запасом, примерно в 20 %. Рассчитать его мощность можно самостоятельно или с помощью специальных онлайн-калькуляторов.

Мощность отдельных кабелей необходимо знать для того, чтобы идущий по нему ток не был чрезмерно большим. Если он превышает норму, разъемы и провода греются, повышается температура системы. Это может привести как минимум к расплавлению разъемов, а как максимум – к короткому замыканию и повреждению ПК.

Также необходимо правильно определить количество подключаемых разъемов. Не обязательно использовать все, иногда это не требуется.

Подключение видеокарты и процессора к блоку питания

Так, маломощные видеокарты можно оставить без дополнительного питания. Как мы уже говорили, им достаточно энергии, поступающей от материнской платы. А вот игровую видеокарту или модель, рассчитанную на обработку видео и графики, без дополнительного питания оставлять нельзя.

Подключение процессора

Точно так же слабые процессоры можно подключать с помощью 4-пинового кабеля, даже если на материнской плате 8-пиновое гнездо. Более мощные модели требуют полного подключения.

Питание материнской платы

Это самый большой разъем на блоке питания, на 24 пина, обычно в формате 20+4. Такое разделение позволяет подключать блок питания к новым и старым материнским платам. Современные материнские платы имеют 24-пиновый разъем, тогда как старые – 20-пиновый. Если нужно подключить блок питания к устаревшей модели, используется 20-пиновая часть, 4-пиновая остается свободной.

Подключить этот разъем несложно: у обойм контактов разная форма, так что его можно установить исключительно в правильном положении.

Замена разъема питания ноутбука Lenovo

Неисправность разъема зарядки ноутбука Lenovo входит в список типичных поломок ноутбуков. Самая частая причина, из-за которой разъем выходит из строя, – неаккуратное обращение. Если вы привыкли резко выдергивать или расшатывать штекер питания, с усилием вставлять зарядник в гнездо, тогда будьте готовы к тому, что разъем питания ноутбука Lenovo умрет раньше отведенного производителем срока.

Как определить, что разъем зарядки неисправен: если он сломан, его не ремонтируют – проще заменить деталь, цена запчасти не высока.

Нюансы использования модульных блоков питания

Отдельно стоит отметить модульные блоки питания, где кабели не запаяны на плату, а подключаются к разъемам на корпусе. Такая конструкция может показаться удобной, ведь лишние кабели можно просто отключить. Однако это может ухудшить охлаждение из-за увеличения сопротивления воздушному потоку. Кроме того, отсутствует единый стандарт на разъемы, из-за чего провода одного блока питания могут не подойти к другому. Не рекомендуется использовать кабели из другого блока питания из-за риска несовпадения распиновки, что может привести к поломке.

Сертификация 80 PLUS

Сертификация 80 PLUS — это стандарт, используемый для оценки эффективности работы блоков питания. Эффективность измеряется в процентах и определяет, какую часть потребляемой энергии блок питания реально передает компонентам ПК, а какую теряет в виде тепла. Существуют разные уровни сертификации, такие как Bronze, Silver, Gold, Platinum и Titanium, каждый из которых отражает определенный уровень эффективности. Например, блок питания с сертификацией 80 PLUS Gold имеет более высокий уровень эффективности по сравнению с 80 PLUS Bronze.

Уровни сертификации 80 PLUS

Уровень сертификацииЭффективность при 20% нагрузкеЭффективность при 50% нагрузкеЭффективность при 100% нагрузке

80 PLUS Bronze82%85%82%

80 PLUS Silver85%88%85%

80 PLUS Gold87%90%87%

80 PLUS Platinum90%92%89%

80 PLUS Titanium90%94%90%

Эти значения отражают эффективность блоков питания при различных уровнях нагрузки. Например, блок питания с сертификацией 80 PLUS Bronze должен обеспечивать эффективность не менее 82% при 20% нагрузке, не менее 85% при 50% нагрузке и не менее 82% при полной нагрузке.

Характеристики блока питания

Основные характеристики блока питания для компьютера включают в себя, такие параметры, как мощность, форм-фактор, количество разъемов, электрические показатели и охлаждение.

Мощность (номинал)

Мощность блока питания ПК измеряется в ваттах (Вт) или watt (W) и представляет собой показатель максимальной мощности, которую БП может поставить устройствам системного блока.

Номинальная мощность обычно указывается на самом блоке питания или в его технических характеристиках.

Рекомендуется выбирать блок питания с запасом мощности 20-30%, чтобы обеспечить стабильную работу системы и избежать проблем, связанных с недостаточным питанием. Это особенно важно в сборках с мощными процессорами и высокопроизводительными видеокартами с дополнительным питанием.

Форм-фактор

Форм-фактор блока питания определяет его размеры, форму и монтажные параметры, чтобы он мог соответствовать стандартным размерам и креплениям внутри компьютерного корпуса. Размеры блока питания влияют на его совместимость с различными компьютерными корпусами.

Существует несколько распространенных форм-факторов блоков питания:

Количество разъемов

Количество разъемов блока питания указывает на число коннекторов, которые доступны для подключения компонентов ПК.

Блоки питания обычно оснащают следующими типами разъемов:

Количество разъемов оказывает влияние на способность одновременного подключения нескольких устройств с аналогичными типами питающих коннекторов, таких как жесткий диск, SSD-накопитель или оптический привод. Также важно количество разъемов для предоставления дополнительного питания видеокарте, поскольку некоторые модели требуют использования более двух коннекторов.

Электрические параметры блока питания

В процессе эксплуатации компьютерного блока питания важно учитывать не только его мощность, но и ряд электрических параметров, таких как мощность по линии 12 В, ток линий +12, +3.3, +5 и -12 вольт, а также диапазон входного напряжения сети.

Мощность по линии 12 В

Стабильность 12-вольтной линии влияет на работу энергоемких компонентов ПК, таких как процессор и видеокарта. Поэтому мощность по линии 12 вольт является ключевым параметром блока питания, наряду с его номинальной мощностью.

Ток по линии +12 В

Параметр определяет максимальный ток, который может передать блок питания по линии 12 вольт. Если линий несколько, то в характеристиках блока питания указывается несколько значений для каждой линии. Ток по линии +12 вольт измеряется в амперах (А). Например, если мощность блока питания по линии 12 вольт составляет 648 ватт, то сила тока будет равна 54 ампера (648 Вт / 12 В = 54 А).

Ток по линии +3.3 В

Ток по линии +3.3 вольта используется для питания различных частей системы, таких как чипы памяти, контроллеры, и другие устройства, которые требуют данного уровня напряжения. Параметр также указывается в амперах (А), и его величина оказывает влияние на стабильность работы перечисленных компонентов.

Ток по линии +5 В

Ток по линии +5 вольт потребляют такие компоненты, как жесткий диск, оптический привод, платы расширения PCI, вентиляторы и другие устройства, подключаемые к материнской плате. Значение указывается в амперах (А). Чем выше показатель, тем стабильнее работа устройств.

Ток по линии -12 В

Линия -12 вольт используется для питания COM-портов. Значением силы тока данной линии можно пренебречь, если вы конечно не используете специализированных устройств, которые подключаются к COM-порту.

Диапазон входного напряжения сети

Диапазон входного напряжения в характеристиках компьютерного блока питания указывает на интервал напряжений, при котором он способен стабильно работать.

Например, если блок питания имеет диапазон входного напряжения от 100 до 240 вольт, то это означает, что он может работать как при 110 вольтах, так и при 220 вольтах, что делает его совместимым с электросетями разных стран.

Диапазон входного напряжения также указывает на стабильность работы блока питания при перепадах напряжения (в меньшую сторону). Если напряжение сети упадет до 200 вольт, то компьютер продолжит свою работу.

Охлаждение блока питания

На данный момент, компьютерные блоки питания оснащаются вентиляторами 120 — 140 мм. Именно такой диаметр обеспечивает наилучшее охлаждение и низкий уровень шума в сравнении с кулерами 80 мм, которые имели место быть в устаревших моделях БП.

Также встречаются блоки питания без вентиляторов, основанные на использовании радиаторов для рассеивания тепла. Преимущество таких моделей — отсутствие шума. Однако ограничение по мощности составляет приблизительно 600 Вт.
