Чиллер моноблок с центробежным вентилятором

Почему выбирают нас?

• Короткие сроки производства и поставки;
• Возможность изготовления под Ваш размер;
• Качественные и надежные комплектующие;
• Правильный расчет и подбор с учетом методик известных производителей;
• Базовая гарантия до 18 месяцев;

Чиллеры представляют собой высокопроизводительные холодильные установки, служащая для охлаждения жидкостей разного типа. Простое управление и установка делают моноблочное оборудование удобным во всех смыслах.

Что такое чиллер!

Чиллер — это холодильный агрегат, который работает по такому же принципу, как и домашний холодильник, холодильный компрессор сжимает фреон, который в испарителе (теплообменнике) охлаждает жидкость. Предназначен для охлаждения жидкости, обычно воды, раствора пропиленгликоля или этиленгликоля. Есть специальные чиллеры для охлаждения масла, сож, и других хладоносителей.

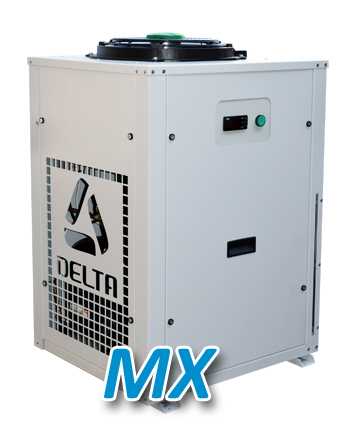

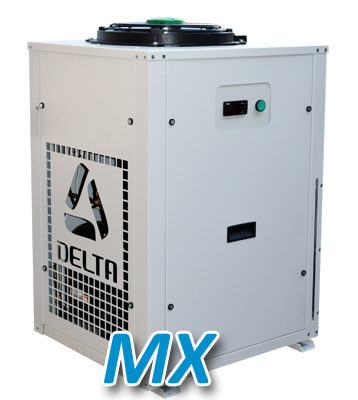

Микро-чиллеры MX

Мини-чиллеры MC

Низкотемпературные мини-чиллеры MCL

Компактные моноблочные чиллеры ZXA

Компактные низкотемпературные моноблочные чиллеры ZXLA

Моноблочные чиллеры ZMA с воздушным охлаждением конденсатора

Чиллеры шкафного типа ZSA с выносным конденсатором воздушного охлаждения

Чиллер ZNA в корпусе со встроенным гидромодулем

Чиллеры рамного типа ZRA

От 100 до 1000 кВт

Что такое чиллер и для чего он нужен?

Чиллер – промышленная машина для охлаждения жидкостей с простой конструкцией и понятным управлением. Зачастую для охлаждения используется вода, однако чиллер может охлаждать и другие жидкости. В качестве охладителя может быть использованы этилен, пропиленгликоль и другие растворы, которые не испаряются и не кристаллизируются при низких температурах.

Указанное оборудование широко применяется в различных сферах промышленности:

• Пищевое/химическое производство;
• Медицина;
• Системы кондиционирования.

Чаще всего чиллеры служат для охлаждения жидкости. Реже – для охлаждения другого оборудования. Большой диапазон размеров позволяет расширить возможности применения чиллера, делая возможной установку в малых рабочих цехах, частных офисах и квартирах.

Чиллеры CDC/CDR предназначены для установки внутри помещения, воздух для охлаждения конденсатора поступает через систему воздуховодов. Чиллеры собраны в компактном корпусе и имеют высокую энергоэффективность. Широкий модельный ряд позволяет осуществить точный подбор модели по производительности и обеспечить снижение капитальных затрат. Чиллеры оснащены микропроцессорной системой управления, регулирования и оптимизации рабочих параметров. Чиллеры готовы к работе после подключения к электропитанию, соединения с воздуховодами и контуром теплоносителя, что значительно снижает время на монтажные и пусконаладочные работы.

Модели чиллеров:

—    CDC — базовая модель;

—    CDC-FC — модель с режимом естественного охлаждения;

—    CDC/H — со встроенным гидромодулем;

—    CDC-FC/H — модель с режимом естественного охлаждения, со встроенным гидромодулем;

—    CDR — охлаждение/нагрев;

—    CDR/H — охлаждение/нагрев, со встроенным гидромодулем.

ХОЛОДИЛЬНЫЙ КОНТУР

В качестве хладагента используется R407C.

В состав холодильного контура входят следующие компоненты:

—    смотровое стекло;

—    фильтр-осушитель;

—    терморегулирующий вентиль (ТРВ) с внешним выравниванием;

—    клапан реверсирования холодильного цикла (только для моделей с режимом теплового насоса);

—    соленоидный клапан (только для моделей с режимом теплового насоса);

—    жидкостной ресивер (только для моделей с режимом теплового насоса);

—    клапаны Шредера для технического обслуживания;

—    аварийный клапан в холодильном контуре

КОМПРЕССОРЫ

Агрегаты укомплектованы спиральными компрессорами, оснащенными подогревателем картера и защитой от перегрузки, встроенной в обмотки электродвигателя. Компрессоры установлены в отдельном отсеке вне потока воздуха.

КОНДЕНСАТОР

Конденсатор выполнен из медных труб с алюминиевым оребрением. Конструкция теплообменника обеспечивает низкое аэродинамическое сопротивление, что позволяет использовать малошумные вентиляторы.

ИСПАРИТЕЛЬ

Испаритель представляет собой пластинчатый теплообменник непосредственного охлаждения из нержавеющей стали AISI 316. Использование испарителей данного типа обеспечивает значительное снижение массы заправляемого в систему хладагента и габаритных размеров агрегата по сравнению с агрегатами, в которых применяются кожухотрубные
теплообменники-испарители.

Испаритель теплоизолирован эластичным материалом и может быть оснащен электронагревателем для защиты от замораживания (опция). Нагреватель защиты испарителя от замораживания представляет собой нагревательный электрический кабель, проложенный по испарителю и предназначенный для защиты водяного тракта испарителя от замораживания. Управление нагревателем осуществляет микропроцессорный контроллер. Каждый испаритель оснащен датчиком температуры системы защиты от замораживания.

МИКРОПРОЦЕССОРНАЯ СИСТЕМА УПРАВЛЕНИЯ

Система управления выполняет следующие функции: регулирование температуры воды, защита от замораживания, управление работой компрессора, контроль высокого и низкого давления в холодильном контуре, контроль срабатывания электрических автоматических выключателей.

Система управления имеет вход для дистанционного включения/выключения чиллера и релейный выход сигнала об аварии. Система управления чиллеров в исполнении CDR имеет дополнительный вход для переключения режимов зима/лето.
Контроллер чиллера может быть подключен к системе BMS с использованием протоколов Lonworks, Modbus и BACNet (опция). Выносная панель управления обеспечивает управление параметрами агрегата на расстоянии (опция).

СИСТЕМА БЕЗОПАСНОСТИ

Система безопасности включает в себя дополнительный датчик температуры для защиты от замораживания воды, датчик высокого давления в холодильном контуре, датчик низкого давления в холодильном контуре, аварийный клапан сброса давления в водяном контуре, датчик протока в водяном контуре, термозащиту компрессоров и вентиляторов, реле контроля наличия и правильной последовательности фаз питающего напряжения.

МОДЕЛИ С РЕЖИМОМ ЕСТЕСТВЕННОГО ОХЛАЖДЕНИЯ

Система естественного охлаждения предназначена для экономии электроэнергии в холодное время года. Контроллер системы отключает компрессоры холодильного контура и охлаждение теплоносителя происходит непосредственно за счет холодного окружающего воздуха.

В состав системы естественного охлаждения входят следующие компоненты:

—    Теплообменник естественного охлаждения.

—    Микропроцессорный контроллер.

—    3-ходовой клапан.

—    Регулятор давления конденсации: Обеспечивает поддержание оптимального давления конденсации при низкой температуре окружающего воздуха. В агрегатах, оснащенных системой естественного охлаждения, регулятор давления состоит из электромагнитных клапанов, которые позволяют отсекать контуры конденсатора. При этом производительность теплообменника уменьшается и давление конденсации поддерживается на требуемом уровне.

МОДЕЛИ С ПОНИЖЕННЫМ УРОВНЕМ ШУМА

В этих моделях компрессоры звукоизолированы.

УТИЛИЗАЦИЯ ТЕПЛА

Для повышения энергоэффективности чиллер может быть оборудован системой частичной утилизации тепла. Тепло используется для нагрева воды, например, в системе ГВС.

ГИДРОМОДУЛЬ

Чиллеры могут поставляться со встроенным гидромодулем, в состав которого входят перечисленные ниже компоненты.

Водяной бак-накопитель, теплоизолированный на заводе-изготовителе эластичным материалом и может быть оснащен электронагревателем для защиты от замораживания (опция). Комплект защиты от замораживания для чиллеров с гидромодулем включает в себя нагревательный электрический кабель, проложенный по испарителю и по трубам водяного контура, а также электронагреватель, установленный внутри накопительного бака водяного контура. Управление комплектом осуществляет микропроцессорный контроллер.

Водяной насос центробежного типа предназначен для циркуляции воды в гидравлическом контуре. Управление насосом осуществляется с помощью микропроцессорного контроллера.
В состав гидравлического контура могут входить (в качестве дополнительных принадлежностей) расширительный бак, предохранительный клапан, а также ручные краны с соответствующими фитингами.

Купить Чиллер от Производителя в СПб

Чиллер (от английского chill —  холод) — холодильная система предназначенная для охлаждения воды,
растворов гликолей, масла и других жидкостей.

Специалисты компании Delta сделают расчет холодильной мощности чиллера, подбор оптимальной комплектации и типоразмера,  необходимых опций, согласно Вашему техническому заданию и потребностям.

Каждая единица нашей продукции: чиллер, холодильная централь или сплит-система, проходит все возможные проверки и испытания и после этого отгружается заказчику.

При необходимости осуществляем монтаж и сервисное обслуживание в Санкт-Петербурге и ЛО .

Контроль качества и заводская пусконаладка РЕФКУЛ

Абсолютно всё изготавливаемое заводом РЕФКУЛ оборудование проходит строгий контроль качества отделом технического контроля. Проводится комплексная проверка всех компонентов системы на работоспособность. Гидравлический контур заполняется азотом на максимальное давление системы и в течении суток производится поиск возможных утечек. После прохождения контроля качества сборки чиллеры отправляются на испытательный стенд.

На стенде выполняется следующий перечень подготовительных работ:

• К чиллеру подключается конденсатор испытательного стенда;
• Производится заправка холодильного контура фреоном;
• На контроллер загружается ПО, разрабатываемое для конкретного чиллера под требуемые параметры заказчика;
• Подключается гидравлика и контур заправляется расчетным объемом холодоносителя.

После проведения всех пусконаладочных работ производится заводская обкатка в течение 2-8 часов и финальная наладка системы. Таким образом, чиллеры, покидая завод «РЕФКУЛ», уже подготовлены для запуска на объекте, что является неотъемлемым преимуществом.

Чиллеры с выносным конденсатором заправляются азотом и поставляются под избыточным давлением в 3-5 бар.

Моноблочный чиллер – одно из наиболее популярных исполнений холодильного оборудования в системах кондиционирования воздуха. Они пользуются широким спросом благодаря простоте эксплуатации и практичности. Моноблочная конструкция наделяет оборудование рядом особых преимуществ, которые выгодно выделяют его среди устройств другого типа.

Чиллеры C. Tech с доставкой

Наша компания занимается поставками качественных и надежных чиллеров с различными типами исправителя и рабочими характеристиками. Фирма «КВ-Энерджи» начала свою работу в 2016 году. За это время мы достигли невероятных успехов и заработали авторитет на торговом рынке Российской Федерации водоохлаждающего оборудования.

Мы поможем вам снизить затраты на производство сжатого воздуха и повысим безопасность производства на вашем предприятии. Благодаря нашей работе, сотни клиентов уверены в качестве приобретаемой продукции. На нашем официальном сайте вы сможете купить чиллер как холодильное оборудование по выгодной цене.

Как работает чиллер?

На самом деле, чиллер по принципу своей работы напоминает домашний холодильник – в нем также сжимается фреон, который в дальнейшем охлаждает жидкость, находящуюся в испарителе. Чиллер может поддерживать необходимый температурный режим для охлаждения рабочих помещений, а также устройств/оборудования, емкостей, используемых в различных процессах.

Какие чиллеры мы производим

• Чиллеры моноблоки с воздушным и жидкостным охлаждением;
• Чиллеры с выносными конденсаторами воздушного и жидкостного охлаждения;
• Чиллеры с системой FREECOOLING.

Комплектация чиллеров моноблок и принцип работы

Чиллеры «РЕФКУЛ» комплектуются спиральными компрессорами Danfoss (серия SH (DSH) от 161 до 600 с фреоном R410). Устанавливаются от одного до трех компрессоров одиночно, в тандем или трио в независимый холодильный контур. Компрессоры комплектуются поверхностными нагревателями картера. Двигатели оснащены защитой от перегрева обмоток. Патрубок нагнетания имеет датчик температуры, выполняющий защитную функцию от перегрева компрессора в области сжатия фреона. Тандемы и трио оснащены линией уравнивания масла и устанавливаются на амортизируемые опорные направляющие, согласно требованиям производителя для надёжной и долговечной работы.

Компрессоры выполняют работу по сжатию хладагента в газообразной фазе и направляют поток в конденсаторные блоки. Линия нагнетания оснащается защитным реле контроля области высокого давления с фиксированной или регулируемой уставкой и манометром высокого давления для визуального контроля.

В стандартной линейке РЕФКУЛ используются микроканальные конденсаторные блоки Danfoss MCHE, устанавливаемые V-образно попарно.

Преимущества микроканальных блоков:

– высокая эффективность теплообмена между воздухом и горячим фреоном;

– простота монтажа и доступность к элементам агрегата при обслуживании;

– широкий диапазон температур окружающего воздуха от -30 до +450С.

В верхней части V-образного блока устанавливаются один или два осевых вентилятора EBM-papst. В зависимости от комплектации изменяется диаметр вентиляторов (от 630 до 910 мм) и тип управления (с асинхронными или электронно-коммутируемыми двигателям).

Есть несколько вариантов регулировки скорости вентиляторов. Для AC двигателей используется ступенчатое регулирование по реле давления. Оно устанавливается на линии слива жидкого хладагента от конденсатора. При количестве от 6 вентиляторов в системе используется либо плавное регулирование методом отсечения фаз, либо частотное преобразование для любого из чиллеров в линейке. Вентиляторы с EC двигателями программируются на поддержание конкретного давления конденсации и имеют встроенную систему плавной регулировки оборотов двигателя.

Нагретый после сжатия в компрессорах фреон, проходя через конденсаторные блоки, охлаждается воздушным потоком, создаваемым вентиляторами, и переходит из газовой фазы в жидкую (конденсируется). Количество теплоты, выбрасываемое вентиляторами, равно количеству теплоты отводимого от потребителя суммарно с количеством потребляемой компрессорами электроэнергии (т.е. холодопроизводительность чиллера + потребление чиллера = количество отводимого тепла).

Все чиллеры из линейки «РЕФКУЛ» комплектуются ресиверами российского производителя Frigopoint и обратными клапанами Danfoss NRV на линии слива жидкого хладагента от конденсатора, что обеспечивает гарантированный пуск системы при температуре от -10 градусов. Ресиверы снабжены предохранительным клапаном высокого давления для защиты системы от повреждений при аварийном превышении допустимого давления. Опционально может быть установлен двойной предохранительный клапан с трехходовым вентилем для систем среднего размера. Для больших систем с ресивером от 80 литров, двойной клапан устанавливается по умолчанию.

Дополнительно в составе опции «зимний пуск» система комплектуется ресивером увеличенного объема, регуляторами давления конденсации ICS и перепускным дифференциальным клапаном горячего газа NRD с линии нагнетания в ресивер. В холодное время, при длительном простое и полном остывании чиллера, фреон часто залегает в конденсаторе в жидкой фазе. При холодном пуске системы компрессоры не могут сразу протолкнуть холодный жидкий фреон из конденсатора в ресивер. Система зимнего пуска нужна для упрощения выхода чиллера на режим работы, сразу создавая давление в ресивере и постепенно продавливая фреон из конденсатора. Такая система гарантирует пуск чиллера при окружающей температуре воздуха до -30 градусов Цельсия.

Поступивший в ресивер сконденсированный хладагент отправляется к теплообменнику с холодоносителем по жидкостной линии, на которой установлен разборный антикислотный фильтр осушитель Danfoss. Он служит для удаления из фреона влаги и кислот, что защищает внутренние компоненты системы от коррозии. Например, компрессор изготовлен из ржавеющих сплавов и не имеет внутри защитных покрытий. В этом случае фильтр выступает одним из важнейших защитных элементов. Важно регулярно проводить обслуживание системы с заменой фильтрующего элемента.

Запорные краны на ресивере и после фильтра нужны для удобства проведения обслуживания фильтра и ускорения процесса вакуумирования участка за счет уменьшения рабочей зоны.

Соленоидный вентиль с электромагнитной катушкой необходим для удерживания жидкого хладагента в ресивере под высоким давлением сразу после остановки системы, не давая поступать в испаритель.

Смотровое окно с индикатором влаги позволяет проводить визуальной контроль плотности жидкостного потока при работе системы и гарантировать отсутствие влаги в контуре.

Электронный расширительный вентиль осуществляет заполнение испарителя жидким хладагентом в зависимости от показания датчиков давления и температуры на линии низкого давления после испарителя. Использование электронного расширительного вентиля гарантирует более надежную защиту от попадания фреона в жидкой фазе и максимальную холодопроизводительность. Электронный ТРВ мгновенно реагирует на изменения показаний датчиков, увеличивая или уменьшая поток хладагента в испаритель.

Чиллеры РЕФКУЛ комплектуются одно или двухконтурными пластинчатыми меднопаянными теплообменными аппаратами Danfoss BPHE. Фреон в жидкой фазе, проходя через расширительный вентиль, заполняет теплообменник, который находится под низким давлением. Расширяясь и принимая тепло от потребителя, фреон осуществляет переход в газообразную фазу. После чего фреон в газовой фазе направляется во всасывающий патрубок компрессора. Линия всасывания так же, как и линия нагнетания, снабжается защитным реле низкого давления и манометром низкого давления для визуального контроля работы чиллера. С другой стороны испарителя на контуре гликоля располагаются подготовленные для подключения трубы с типами соединения виктаулик или фланцы. На входе в теплообменник устанавливается защитное реле протока, оно останавливает работу чиллера при аварии насоса и прочих элементов гидравлики. Остановка предотвращает замерзание оставшегося объема воды или раствора в испарителе (и последующую порчу его от расширения жидкости при замерзании).

Рама чиллера изготавливается из листового металла методом клепочной сборки.

Для низкотемпературного исполнения изготавливается закрытый теплоизолированный отсек для компрессоров, организуется подогрев щита управления и изоляция трубопроводов.

Чиллеры поставляются с силовым шкафом управления, который комплектуется оборудованием Schneider Electric, EATON, ABB. Данное оборудование работает под управлением свободно программируемого контроллера Danfoss MCX или Carel pCO, позволяющего осуществлять мониторинг системы по протоколу ModBUS (другие по запросу). Защитное реле контроля фаз и напряжения расположено в силовом щите. Дополнительно может быть установлен  автоматический ввод резерва.

Помимо стандартной линейки чиллеров со спиральными компрессорами на R410, завод РЕФКУЛ предлагает проектирование чиллеров на R134a, R507, R404A, R407c и прочих хладагентах с использованием винтовых компрессоров, трубчаторебристых конденсаторных блоков, кожухотрубных испарителях.

Предлагаем обратить внимание на наши линейки чиллеров:

– в моноблочном исполнении с воздушным конденсатором;

– с водяными конденсаторами позволяющие использовать тепло для различных нужд;

– с функцией свободного охлаждения (FREECOOLING).

Преимущества использования чиллеров

Несмотря на конструкцию и выбранный тип, чиллер имеет массу преимуществ, обеспечивающих его широкое применение.

Преимущества установок охлаждения жидкости Refcool:

• Холодильные агрегаты Refcool надежны в эксплуатации,
• Имеют сервис-ориентированную конструкцию, облегчающую обслуживание и ремонт;
• Производятся по Вашему ТЗ и с учетом специфики помещения и технологии, где оборудование будет смонтировано и применяться;
• Сделаны в России.

Принцип работы и конструкция

Конструкция чиллера состоит из единой рамы, на которой монтируются основные компоненты установки: испаритель, компрессор, воздушный конденсатор, вентиляторы, запорно-регулирующая арматура. Охлаждение жидкости чиллера начинается в испарителе. Жидкость охлаждается за счет отвода тепла к хладагенту, в результате чего происходит его кипение, пар от которого всасывается компрессором.

По указанной схеме в компрессоре поддерживается низкое давление и оптимальная температура для охлаждения воды. Сжатие пара хладагента в компрессоре до высокого давления позволяет отвести тепло в окружающую среду.

Чиллеры Delta

Чиллеры под торговой маркой DELTA прочно заняли достоиное место на российском рынке и доказали свою надежность и простоту в эксплуатации.

Наша продукция постоянно совершенствуются и обновляются с учетом новейших технологий и пожеланий клиентов.

Все комплектующие в наличии на складе, что гарантирует своевременную поставку заказов и запасных частей для холодильного оборудования.

Вся продукцияе перед отгрузкой покупателю проходит заводские испытания и тщательную проверку. Промышленные чиллеры представляют собой устройства, которые используются для охлаждения промышленной оборотной воды и других жидкостей, а также в климатических системах.

На сегодняшний день наши системы работают на многих предприятиях России и стран СНГ.

Соответствие выпускаемой продукции строгим стандартам подтверждено результатами тестирования и технического контроля. Водоохлаждающие установки проходят тесты в различных температурных диапазонах жидкости и воздуха.

Многолетний опыт, оригинальные решения наших инжинеров в совокупности с комплектующими высокого качества обеспечивают создание чиллеров с высокими эксплуатационными характеристиками. Подробно с техническими характеристиками стандартных моделей  Вы можете ознакомиться в каталогах в разделе «Каталоги и инструкции».

Ценовая политика

Стоимость чиллера зависит от назначения, мощности, типоразмера и комплектации, а также на сколько правильно произведен расчет.  На стоимость также влияют наличие дополнительных опций: малошумная версия, регулятор частоты вращения вентилятора(-ов), GSM модем, сетевая шина RS485, запорные вентиля компрессора(-ов), манометры высокого и низкого давления, наличие и тип аккумулирующей емкости, насоса, реле протока воды, функция нагрева в режиме теплового насоса и т. д.

Производство

Производственные площади расположены в Санкт-Петербурге.

На территории ООО «Дельта Холод» расположены:

• Склады комплектующих;
• Цех сборки холодильных агрегатов и сплит-систем;
• Проектный отдел;
• Конструкторский отдел
• Отдел технического контроля;

Технический и коммерческий офис

Основные задачи технического и коммерческого офиса:

• Тех-подготовка цеха, внедрение новых технологических идей;
• Анализ и совершенствование существующих технических алгоритмов с целью повышения качества изготавливаемых чиллеров и холодильных сплит-систем;
• Расчет чиллеров водяного и воздушного охлаждения. Проектирование гидромодулей для чиллеров.
• Снабжение производства комплектующими, расходными материалами и инструментом.
• Разработка корпусов

Специалисты

Все технические специалисты имеют профильное образование и большой опыт работы. Личная ответственность за качество выпущенной продукции выработало в компании строгую дисциплину, серьезное и ответственное отношение сотрудников к делу.

• Комплектующие всемирно известных производителей — компрессоры, испарители, вентиляторы, конденсаторы, насосы, и т.д.;
• Изготовления нестандартных чиллеров и холодильных систем по техническому заданию заказчика;
• Удобство в эксплуатации оборудования;
• Надежность;
• Минимальные эксплуатационные затраты;
• Минимальные затраты на монтаж и запуск в эксплуатацию;
• Малошумность и компактность;
• Отличный сервис;
• Компания занимается проектированием и производством холодильных систем под любые задачи;

Основные области применения

Посмотреть модельный ряд

С воздушным охлаждением — хладагент охлаждается и конденсируется до жидкой фазы в конденсаторе потоком воздуха через теплообменную батарею. С водяным охлаждением имеют в составе конденсатор водяного охлаждени. Моноблочный — все оборудование смонтировано в едином корпусе.  Готов к эксплуатации — внутри помещения или на улице. С тепловым насосом — охлаждение в режиме «чиллер» и нагрев в режиме «тепловой насос».

В моноблочном исполнении возможно производство с осевыми и центробежными вентиляторами. С осевыми вентиляторами располагается снаружи строения или внутри, при этом поступлению воздуха в конденсатор не должно что либо препятствовать. Наши системы могут быть расчитаны на температуру окружающего воздуха до +500С.

С центробежными вентиляторами рассчитаны на эксплуатацию внутри производственного помещения (цеха). К этому типу обеспечивают свободный подвод охлаждающего воздуха со стороны конденсатора и отвод нагретого воздуха наружу здания воздухоотводом. Для более эффективной работы осуществляют расчеты чтобы выявить возможные потери давления в вентиляционной сети и на основании этого принять необходимые меры.

Шкафного типа с выносным конденсатором воздушного охлаждения состоят из двух основных блоков: чиллер шкафного исполнения; выносной конденсатор воздушного охлаждения. Чиллер устанавливается внутри помещения, а конденсатор на улице — соединение медными трубопроводами.

Низкотемпературные чиллеры применяются в пивоварнях для охлаждения бродильных танков, ЦКТ и теплообменников охлаждения горячего сусла после варки, производстве вина и технологических процессах, где нужна температура хладносителя ниже 0°С. В таких установках используются растворы пропиленгликоля (на пищевых производствах) или этиленгликоля (для охлаждения оборудования) в роли теплоносителя.

Контроллеры

Посмотреть в каталоге

Для управления оборудование комплектуется микропроцессорным контроллером, управляющим работой спирального компрессора, циркуляционного насоса, вентиляторов, трв. Также на контроллере высвечиваются коды ошибок в случае аварийных ситуаций – повышенное давление на линии нагнетания, пониженное давление кипения фреона в испарителе, отсутствие протока воды (жидкости) в гидравлическом контуре, перегрев компрессора, слишком низкая температура жидкости на выходе из испарителя.

Подбор

Наши специалисты помогут Вам в подборе.

Вы можете запросить необходимые расчеты по тел.: (812) 318-75-20 или оформите запрос на сайте.

Как рассчитать необходимые холодильные характеристики
Формула общей холодопроизводительности для охлаждения Н2О:

Q (кВт) = G х (Тн – Тk) x 1,163

Формула для вычисления холодопроизводительности для охлаждения любого хладоносителя:

Q (кВт) = G x (Тнж– Тkж) x Cpж x rж / 3600;

где G – объемный расход охлаждаемой жидкости, м3/час;

Тн, Тk – начальная и конечная температуры жидкости, °С;

Cpж – удельная теплоемкость охлаждаемой жидкости, кДж/кг °С;

rж – плотность охлаждаемой жидкости, кг/м3 (табличные данные).

Пример для отраслей переработки пластмасс смотри пример.

Монтаж и пусконаладочные работы

Монтаж, проведение пуско-наладочных работ и обслуживание могут проводиться специалистами нашей организации.

Наши чиллеры  успешно работают на следующих предприятиях.

Чиллеры моноблочные с воздушным охлаждением конденсатора

Чиллер со встроенным воздушным конденсатором — моноблочная холодильная машина, к которой подключаются трубопроводы хладоносителя и электропитание. Чиллеры LESSAR с воздухоохлаждаемым конденсатором применяются для охлаждения воды и водогликолевых смесей различной концентрации. В ассортименте бренда представлены как чиллеры, предназначенные для размещения на техническом этаже внутри здания (чиллеры LUC-RAK.C), так и модели, размещаемые снаружи — на кровле или специально организованной площадке (LUC-RAK.E, LUC-EK, LUC-Е(I)HA(D)А, LUC-SCAA, LUC-FHA(D)A, LUC-SSA(D)A, LUC-FHMA).
В чиллерах TM LESSAR используются высокоэффективные испарители: для небольших моделей это  испарители типа труба в трубе, а также пластинчатого типа,  для моделей с большой холодопроизводительностью  — пластинчатые и кожухотрубные испарители. Управление холодильными машинами осуществляется при помощи современных микроконтроллеров, которые отображают параметры работы, регулируют холодопроизводительность, осуществляют защиту от недопустимых режимов работы.  Чиллеры в зависимости от страны производства могут поставляться заправленными маслом и хладагентом на заводе.

Чиллеры моноблок с воздушным конденсатором

Завод РЕФКУЛ предлагает широкий модельный ряд чиллеров, как из стандартной линейки, так и кастомизированные решения по запросу заказчика.

Чиллер – холодильный агрегат, предназначенный для охлаждения различных жидкостей (воды, этилен- и пропиленгликолей) с концентрацией до 50%. Предназначены для использования в системах кондиционирования, для охлаждения различной производственной техники, для бассейнов и прочих коммерческих и некоммерческих целей.

Сфера использования чиллеров

У такого оборудования как чиллеры очень широкая сфера применения, например, они часто встречаются в пищевой промышленности – охлаждение напитков и продуктов, хранение молочной продукции, изготовление шоколада. Однако это далеко не все, ведь не реже устройства встречаются в процессе обработки газов и металлов, металлургии, химии.

Чиллеры нужны даже в процессе виноделия, когда особенно важно соблюдать четкий температурный режим, иначе в противном случае винное сырье потеряет свои высокие качества.

Проще обозначить сферу применения чиллеров в простом списке:

• Пищевая промышленность – производство и хранение.
• Обработка газов, контроль состояния сжатых газов (азот, гелий, кислород).
• Химическая промышленность для охлаждения емкостей, гальванических ванн.
• Производство косметики, бытовой химии.

И даже это все еще не полный список!

Нам доверяют!

В нашем коллективе есть профессиональные помощники и консультанты. Они ответят на все ваши вопросы и проконсультируют в любое удобное время в течение рабочего дня. Вы сможете обратиться к менеджерам за помощью при выборе оборудования. Наш специалист подберет вам нужный товар, соответствующий вашим требованиям, требованиям ГОСТа, рекомендациям производственной компании и поправочным коэффициентам.

Вы можете обраться к менеджерам за помощью как в онлайн-чате, так и позвонив по телефону. Специалисты мгновенно отвечают на все звонки и запросы.

Менеджеры просматривают и изучают всю историю покупок, поисков и запросов клиента. Они персонализируют свой ответ и предложение. «КВ-Энерджи» важно, чтобы любой ваш вопрос был решен быстро и качественно. Мы формируем долговременные отношение, чтобы наши клиенты могли обратиться к нам за помощью в любое время. Стабильность клиентов — это одна из самых главных наших целей. Вам выгоднее покупать оборудование, запчасти и расходные материалы только там, где они качественные и по приятной цене.

Конструкция и принцип действия

Воздушные чиллеры отличает внушительный диапазон мощности. Благодаря этому данный тип холодильного оборудования можно использовать для организации системы охлаждения. Любого промышленного оборудования.

Помимо этого, промышленные чиллеры востребованы в пищевой, спортивно-оздоровительной и фармацевтической области. Они применяются для охлаждения в технологических процессах, для охлаждения установок лазерной резки, сварочных установок, термопласт автоматов, пресс-форм, а также катков и ледовых площадок, хранения продуктов и медикаментов.

Воздушные чиллеры – холодильные устройства, чье основное предназначение – охлаждение нагретых теплоносителей. На производстве эти устройства применяют для охлаждения разных типов оборудования.

Промышленный чиллер отводит тепло от охлаждаемого объекта (вода, раствор этиленгликоля). Далее «отобранное» тепло передается наружному воздушному потоку, посредством циркулирующего внутри фреона. Фреон под воздействием внешних факторов испаряется и конденсируется. Соответственно, в первом случае тепло поглощается, а во втором – выделяется.

Особенности конструкции чиллера для охлаждения

Эффективность работы холодильного агрегата зависит от объема воздушного потока. Он должен быть максимально большим. Только в этом случае производительность системы будет высокой.

Уровень потребления электроэнергии всей установки водоохладителя тесно связан с теми же показателями у вентиляторов. Чем ниже температура конденсации, тем меньше энергопотребление. Об этом нужно помнить, решив купить чиллер для организации системы охлаждения на предприятии.

Виды чиллеров для охлаждения

Устройства с воздушным охлаждением конденсатора делятся по типу механизма отвода. Чаше всего используются:

• осевые вентиляторы – применяются в габаритных моноблоках, в связи с чем, монтируются на улице;
• центробежные вентиляторы – встроены в корпус, используются преимущественно внутри помещений.

Тип механизма отвода напрямую связан с местом размещения системы. От этого зависит и цена чиллера.

Преимущества и недостатки

Бытовые и промышленные чиллеры просты в эксплуатации и установке. Справится с их монтажом может даже начинающий мастер. К тому же специалисту не придется делать каналы и обвязку для теплоносителя, а также проводить монтаж трубопровода.

Минусом можно назвать крупные размеры уличных устройств.

Цены на чиллеры варьируются в зависимости от назначения и габаритов.

Купить в Москве чиллер для охлаждения

Компания КВ-Энерджи специализируется на продаже, диагностике и ремонте компрессорного и холодильного оборудования, а также на реализации запчастей и расходных материалов к нему.

Помимо этого КВ-Энерджи оказывает услуги по техническому обслуживанию и монтажу.

• высокое качество всех представленных у нас товаров;
• большой выбор продукции от лучших производителей;
• удобные варианты доставки и оплаты;
• гибкую систему скидок для оптовых покупателей.

Хотите купить в Москве промышленные чиллеры? Тогда обращайтесь к нам!

Чтобы оформить заказ, просто добавьте выбранные позиции в корзину или кликните на кнопку «Быстрый заказ». Данная функция не требует самостоятельного заполнения формы. Оставьте свой номер, и в ближайшее время Вам перезвонит менеджер магазина.

Наш консультант уточнит все детали заявки, сориентирует по срокам, особым условиях и цене на чиллеры или любые другие позиции.

Далее остается лишь оплатить заказ и оформить доставку.

Мы предлагаем нашим клиентам несколько вариантов доставки:

• самовывоз;
• курьерскую доставку;
• доставку до терминалов посредством транспортной компании (ТК «Деловые линии»).

Также наши клиенты всегда могут приобрести оборудование в лизинг.

Звоните по телефону, указанному на сайте, или заполняйте специальную форму, и мы обязательно свяжемся с Вами сами.

Виды чиллеров и их особенности

В последние годы модельный ряд чиллеров значительно расширился благодаря широкой популярности данного типа оборудования. Установки охлаждения жидкости этого типа разделяются на разные подвиды в зависимости от своих параметров и конфигураций.

Чиллеры подразделяются на виды исходя их следующих параметров:

• Способ охлаждения конденсатора – воздушное/водяное охлаждение;
• Условия эксплуатации – стандартная/высокая температура окружающей среды;
• Исполнение и конструкция – чиллеры с центробежным вентилятором/с выносным конденсатором/моноблочный чиллер с гидромодулем.

Каждая разновидность обладает собственными преимуществами и недостатками, которые обязательно необходимо учитывать при выборе и покупке продукции. Рассмотрим их подробнее.

Чиллеры воздушного и водяного охлаждения

Моноблочный чиллер с воздушным типом охлаждения конденсатора отличается крупными габаритами и высокой производительностью. Конструкция такого оборудования выполнена на единой раме. Основной блок соединяется с конденсатором с помощью медного фреонопровода.

Важно! Выбирать тип чиллера необходимо с ориентировкой на тип производства и объем работ будущей машины. Если вы не можете подобрать модель, советуем доверить выбор специалисту.

Такое оборудование зачастую выпускается с осевыми или центробежными вентиляторами. Чиллеры с осевыми вентиляторами подходят для установки только снаружи здания, тогда как оборудование с центробежными вентиляторами может устанавливаться и снаружи, и внутри помещения. В случае с осевым вентилятором ничто не должно мешать поступлению воздушного потока к чиллеру и выбросу воздуха вентиляторами.

Стандартная и высокая температура

Чиллеры со стандартными гидромодулями более просты и отличаются умеренной производительностью. Большинство стандартных промышленных установок рассчитано на температуру окружающей среды не выше +35. При превышении рекомендуемых условий эксплуатации температура конденсации увеличивается, а холодопроизводительность чиллера падает.

В результате возникает риск поломки оборудования или полного выхода из строя. Установки охлаждения жидкости для жаркого климата рассчитаны на более высокие температурные показатели и способны выдерживать до +50 градусов выше нуля.

Выносные машины

Бесконденсаторные чиллеры с выносным конденсатором– практичные и компактные установки. Оборудование указанного типа обычно устанавливается внутри дома, тогда как их конденсатор монтируется снаружи здания. Монтаж данного типа чиллера упрощает работу всей системы. В качестве холодоносителя используется вода из источника в помещении, причем такую жидкость не нужно регулярно сливать в холодное время года.

К главным недостаткам выносных машин относится работа только в едином режиме охлаждения, а также ограничение по длине фреонопроводов.

Сферы применения чиллеров.

Чиллер применяются во многих отраслях промышленности, где необходимо охлаждение, например для:

• Станков лазерной и плазменной резки;
• Сварочного оборудования;
• Аппаратов Магнитно-резонансной томографии;
• Рентген аппаратов;
• Термопластавтоматов;
• Сетевого и серверного оборудования;
• Различных печей;

Также используется водоохладитель в таких отраслях, как Виноделие;

• Гальваника;
• Обработка газов;
• Фармацевтика;
• Металлургия;
• Металлобработка;
• Экструзия;
• Химия;
• Кондиционирование и вентиляция (HVAC)  и других сферах деятельности.

Применение чиллеров моноблок

Чиллеры моноблочной конфигурации обычно устанавливаются вне здания, на крышах или подготовленных площадках рядом со зданием. Функциональное исполнение предполагает круглогодичную работу на открытом воздухе. В качестве холодоносителя для сооружений коммерческого назначения применяется 30-50% раствор этиленгликоля. Но так как этиленгликоль токсичен в случаях аварийных протечек, для муниципальных зданий, пищевых предприятий, магазинов и других объектов с повышенной безопасностью применяется раствор пропиленгликоля с той же концентрацией. При условии только летнего и межсезонного использования, например, кондиционирование офисных зданий, может использоваться в качестве холодоносителя обычная вода. Из требований к обслуживанию такого чиллера, помимо сервисного обслуживания, в зимний период необходимо полностью исключить наличие воды в части системы, которая располагается на улице.

Чиллеры в основном бывают двух типов, с воздушным и водяным охлаждением конденсатора, соответственно это их основное отличие между собой. Чаще используются моноблочные чиллеры с воздушным охлаждением для использования внутри помещения или уличного исполнения.

Вторые по популярности водоохладители с выносным воздушным конденсатором. Это когда холодильная машина ставится внутри помещения, а конденсатор с вентиляторами за его пределами.

Ну и третьи это высокопроизводительные агрегаты с водяным охлаждением конденсатора.

Чиллеры могут комплектоваться различными опциями, например:

И другими опциями.

Мы поставляем чиллеры европейского производства, в основном Из Италии, Франции.

Также производим в России, под торговой маркой Chillers.Tech, из комплектующих произведённых известными компаниями в Европе и Азии. Подробнее можете ознакомиться на странице посвящённой оборудованию Chillers.tech.

Мы ответственно относимся к запросам наших клиентов

Иногда очень сложно определиться с подходящим для вас чиллером как холодильным оборудованием, который можно купить на официальном сайте в Москве. И даже когда вы уже заказали товар, его еще нужно доставить, разгрузить, установить, вмонтировать и запустить работу. Компания «КВ-Энерджи» позаботилась и об этом. Мы продумали эти моменты и готовы помочь вам на любом этапе покупки. Вам следует лишь определиться с нужным товаром в каталоге, все остальное мы сделаем за вас. Наша компания предлагает вам комплексный подход, в который входят все моменты покупки, доставки и установки оборудования.

Мы предлагаем вам:

• Доставку любого устройства по цене от двух тысяч евро до ближайшего терминала ТК.
• Услуги менеджера, который профессионально разбирается и знает все детали производства и обработки заказов.
• Команда, которая профессионально вмонтирует, установит и подключит все.

Мы сделаем вашу жизнь комфортнее, а работу предприятия
качественнее. Мы подберем товар, который нужен именно вам. По любым вопросам вы
можете обращаться к нам в онлайн-чате. Мы с радостью поможем вам.

Подбор чиллера моноблока с воздушным конденсатором

Стандартная линейка чиллеров-моноблоков «РЕФКУЛ» включает в себя 28 моделей агрегатов производительностью от 117 до 1162 кВт при условиях наружной температуры +35 и графиком для этиленгликоля 40% +12/+7. По запросу производится расчет для конкретных условий и с необходимым холодоносителем.

Для подбора чиллера необходимо знать следующие входные данные:

– Регион установки чиллера (мы рассчитаем конденсатор на необходимую максимальную температуру воздуха с учетом 10-15% запаса мощности конденсатора);

– Планируемый диапазон работы и назначение чиллера (в случае круглогодичного использования мы предложим холодоноситель с более низкой температурой замерзания);

– Температурный график. К примеру, для систем кондиционирования используется график +12/+7 градусов;

– Требуемая холодопроизводительность. Она складывается из расчета полной тепловой нагрузки охлаждаемого оборудования.
