Для чего антенный вход в моноблоке

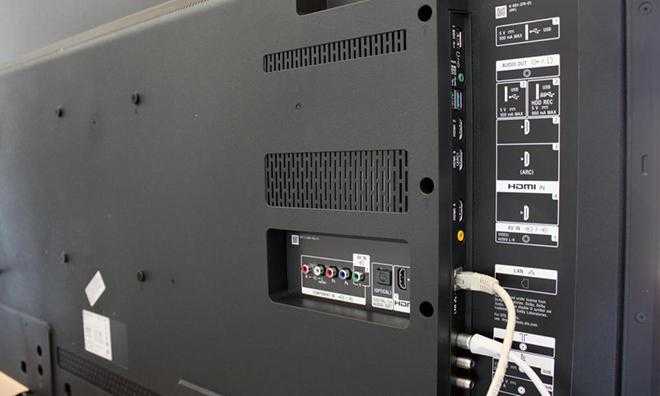

Типы и функции разъемов телевизора

Беспроводной способ соединения в современном мире становится все более популярным, но нередки случаи, когда обойтись без проводов не получится. Особенно это касается аудио и видео техники. Разъемы телевизора представлены большим количеством видов. Некоторые известны всем, так как используются каждым пользователем, другие применяются редко, что вызывает вопрос – для чего они нужны. О проводных интерфейсах ТВ и их назначении рассказано ниже.

Популярные разъемы

Все разъемы телевизора можно условно разделить на популярные и не очень. Для начала есть смысл рассмотреть те, которые используются чаще прочих.

Композитный

Услышав слово «композитный вход», многие пользователи придут в недоумение, но если назвать его тюльпаны или AV выход, то понимания появится больше. Все это названия для одного интерфейса, который служит для передачи аналогового аудио и видео сигнала. AV вход на телевизоре – это комбинация трех разъемов: желтый (отвечает за видео), белый и красный (передают правый и левый канал аудио).

Композитный вход служит для подключения старых спутниковых или цифровых приставок, DVD проигрывателей, игровых консолей, видеокамер. Вход все еще используется и часто встречается в современных моделях, но все же относится к «умирающему» виду, так как передавать контент в высоком качестве через него нельзя.

Этот интерфейс в последние годы является самым востребованным. Его можно встретить не только в ТВ, но и многих видах техники. Через HDMI передается цифровой видео и аудио сигнал. В настоящий момент он обеспечивает лучшее качество (среди используемых соединений) – 4K с 60 FPS и многоканальный звук до 12.1.

Через данный разъем можно подключить практически любое устройство – игровые приставки, тюнеры, ресиверы, ПК, ноутбуки, саундбар или домашний кинотеатр, а также смартфоны и планшеты (у них используются mini или microHDMI). HDMI выходы могут отличаться поколением, например, 1.4, 2.0, 2.1. От этого зависит максимальное качество передаваемого сигнала, например, 1.4 не рассчитан на UHD.

USB – это интерфейс для передачи данных. Он может служить для разных целей, но у телевизора нужен для подключения внешних носителей информации, а также мышки, клавиатуры, геймпада. Может отличаться классом – 2.0 или 3.0. Второй обеспечивает более высокую скорость передачи информации, поэтому накопители рекомендуется подключать к нему, а устройства ввода в USB 2.0.

RF (антенный)

Разъем для антенны, RF, ANT IN, коаксиальный выход необходим для подключения телевизионной антенны, что и так понятно из названия. Он передает аналоговый сигнал. Данный вход имеет большое количество разновидностей, но у телевизоров используется 2: в первый вставляется обычная антенна, во второй подключаются спутниковые антенны или кабельное ТВ. Второй может быть подписан Cabel In, отличается тем, что имеет резьбу – то есть на антенне есть насадка, которая накручивается на данный вход.

Coaxial разъем бывает разных типов – он может быть с резьбой или типа «мама». Передавать через него можно разные типы аналогового сигнала – видео или аудио. В старых устройствах он использовался не только для видео, но и аудио, то есть был Coaxial In (подключалась антенна или VHS-проигрыватель), а Coaxial Out служил для подключения усилителя и через него колонок. В современных телевизорах под коаксиальным входом нужно понимать именно антенное соединение для видео, но не звук!

LAN (Ethernet)

LAN – это разъем для подключения оптоволоконного RJ-45 интернет кабеля. Он может быть в телевизоре, даже если последний не имеет режима работы в интернете. В таком случае через него осуществляется обновление прошивки телевизора или удаленный доступ для проведения диагностики и ремонта программного обеспечения устройства. Такие услуги предоставляют именитые бренды – Samsung, Sony и другие.

Аудио выход (3,5)

В современных телевизорах привычный всем 3,5 (мини джек) можно встретить в 50% случаев, при этом такая ситуация наблюдается даже внутри одного производителя. Как правило, выход есть у недорогих ТВ. Его негласно называют PC Audio выход, так как он служит для подключения простейших аудиосистем – колонок от ПК или наушников.

Оптика (SPDIF)

Ценители звука до появления HDMI использовали для передачи качественного многоканального аудио именно этот разъем. Оптический вход передает звук без искажения. Он мог быть вытеснен HDMI, но производителя дорогих домашних кинотеатров оснащают свою технику оптическим выходом, считая, что качество сигнала у него выше, поэтому производители телевизоров вынуждены его использовать.

PCMCIA/Express Card/CI+

Данный слот есть не у всех телевизоров (единственный бренд, который с 2017 года оснащает все устройства слотом для модуля условного доступа — компания LG), но он актуален в 2019 году. Используется для подключения переходника на смарт карту у телевизоров со встроенными тюнерами DVB-C и S2.

Редкие разъемы

В данную категорию попали входы и выходы, которые либо уже устарели и почти не используются в ТВ, либо являются новыми, поэтому также еще не получили широкого распространения.

Компонентный (YPbPr)

Иногда, взглянув на заднюю панель телевизора в поисках привычных тюльпанов, пользователи видят аналогичный выход, но окрашенный в другие цвета (синий, красный, зеленый) и подписанный Component in. YPbPr – это цифровой видео вход, способный передать картинку в высоком качестве (FHD). Он считается устаревшим, так как ему на смену пришел HDMI, который также передает цифрой сигнал, но в более высоком качестве.

Соответственно, дополнительные белый и красный входы – это правый и левый канал аудио.

Использовался для подключения DVD проигрывателей, игровых приставок или домашних кинотеатров.

S-Video

Устаревший видео разъем для передачи аналогового сигнала. Несмотря на то, что сигнал здесь делится, так же как у компонентного разъема, для подключения используется только один провод. Использовался в старых DVD проигрывателях и ресиверах от спутниковых тарелок.

Обеспечивает ввод и вывод цифрового или аналогового видео сигнала. Выход достаточно устаревший и почти не применяется в современных ТВ. Он позволяет подключить к нему ПК или ноутбук, чтобы телевизор выступал в качестве монитора. Данный разъем все еще встречается в компьютерах, но прим этом к телевизору обычно подключение осуществляется через переходник DVI – HDMI.

Еще один видео выход, который позволяет использовать телевизор в качестве монитора. В отличие от DVI, он передает исключительно аналоговую картинку. Несмотря на то, что VGA вход условно хуже, он распространен шире, но преимущественно у дешевых или китайских телевизоров.

SCART

Разъем SCART относится к устаревшим типам. Он умеет передавать аналоговый и цифровой видео сигнал, но из-за ограниченной пропускной способности был заменен на HDMI. Очень редко встречается в современной технике. На момент использования его широко применяли для DVD проигрывателей и приставок от спутниковых тарелок.

Разъем визуально выглядит, как HDMI и выполняет аналогичную функцию – передача цифрового аудио и видео сигнала. Отличие заключается в том, что он рассчитан на подключение мобильных устройств и совмещает в себе особенности microUSB, а именно — в процессе подключения не только получает картинку со смартфона, но и заряжает его. Это очень редкий вид разъемов, и встречается он чаще всего у компании Самсунг.

Разъемы будущего

Новые технологии в ПК приходят быстрее, чем в телевизоры. В этом разделе мы рассмотрим два супер современных и функционально заряженных разъема, которых пока нет в ТВ, но имеют большое будущее.

USB 3.1, USB-C, Type-C является новой версией USB. Он получил маркировку 3.1, что значит «старшее поколение» и отличается внешним видом – не нужно смотреть, какой стороной вставлять штекер. Он обеспечивает более высокую скорость соединения. Данный разъем еще не используется в телевизорах, но в ближайшие пару лет можно ждать повсеместный переход на него вместо обычного USB.

Thunderbolt 3

Выход является совместимым с USB-C, то есть он выглядит аналогично, но имеет ряд преимуществ. Он является входом/выходом, обеспечивает самую высокую скорость передачи данных (до 40 Гбит/с), высокое качество видео (5K) и аудио сигнала, и при всем этом способен питать технику (до 100 Вт). Фактически, одним кабелем через Thunderbolt 3 можно передать картинку, звук и запитать устройство. При этом техника может быть подключена последовательно через один вход – например, от ПК подключается к монитор, а к нему еще один монитор. Оба экрана при этом могут не подключаться дополнительно к электрической сети.

Данный тип соединения появился недавно. Он был разработан компанией Intel. В настоящий момент распространяется в ПК, мониторах и ноутбуках, но в обозримом будущем станет логичной заменой HDMI и USB разъемам, поэтому следует ждать его появления и в телевизорах.

Все о делителе ТВ сигнала

Иногда в квартире имеется несколько телевизоров. Поступающий сигнал распределяют между ними. При этом необходимо обеспечить максимально высокое качество видео и аудио на каждом из них. Чтобы полноценно использовать делитель ТВ сигнала, следует разобраться в принципах его работы и понимать, как правильно его выбрать.

Внешний вид

Разветвитель по виду напоминает небольшую коробочку. Обычно на ней имеются ушки для надёжного крепления на стену. В нём предусмотрен разъём для входного кабеля, через который поступает сигнал. Также имеется несколько выходных гнёзд, куда нужно подключать кабели для имеющихся в доме телевизионных приёмников. Материалом для корпуса служит лёгкий и прочный материал. Для этой цели часто используется латунь или силумин.

Параметры устройства

При выборе нужно учитывать технические параметры работы устройства:

При выборе разветвителя его параметры должны соответствовать конкретной ситуации покупателя. Если будут использоваться не все разъёмы, то на оставшиеся рекомендуется поставить заглушки.

Разновидности

Применяются различные виды конструкций, каждая из которых имеет свои особенности. При выборе нужно учитывать, что предпочтение зависит от задач, стоящих перед пользователем.

Сплиттер

Это устройство разделяет поступающий сигнал на нужное количество потребителей. При этом его характеристики изменяются соответствующим образом. Сказанное можно пояснить на следующем примере. Если входной сигнал имеет уровень 12 дБ, то при разделении на два телевизора каждый из них получит по 6 дБ. Для трёх эта величина будет равна 4 дБ.

Ответвители

Такая конструкция применяется для преобразования сигнала в многоквартирных домах. При этом он распределяется на каждый этаж разветвителями. А затем в каждую квартиру при помощи ответвителей. Здесь обычно используется два выхода, причём сигнал на одном из них мощнее. Последний может быть использован для подключения ещё одного аналогичного устройства. Кабель от более слабого выхода будет применен для передачи сигнала в квартиру.

Сумматоры

Их можно использовать для одновременной работы с эфирными и цифровыми каналами. Он может работать только с двумя потребителями. Если одно из приёмных устройств будет отключено, то сохранится возможность использовать другое.

Как выбирать

Важно понимать, что чем больше приёмных устройств, тем больше ослабнет поступающий сигнал. Это приемлемо в тех случаях, когда он изначально высокий. Если это не так, то нужно выбирать активный антенный разветвитель. Его желательно устанавливать рядом с приёмной антенной.

Сначала нужно определить требуемые параметры прибора. Для этого заходят в настройки и смотрят частоты используемых каналов. Важно, чтобы верхний порог диапазона был выше этой частоты.

Нужно учесть количество имеющихся телевизионных приёмников и подумать о том, планируете ли покупать новую технику. Если это так, то для них также нужно предусмотреть выходы разветвителя. Их количество в купленном устройстве должно соответствовать.

При покупке нужно оценить внешний вид устройства. Если планируется разместить в специальном коробе, то нужно подобрать размеры так, чтобы он мог там поместиться.

На корпусе телевизора может быть предусмотрено место для крепления устройства. Если его планируют здесь закрепить, нужно чтобы разветвитель ему соответствовал. Недопустимо прикреплять его таким образом, чтобы он свободно болтался.

При покупке нужно определить типы доступных разъёмов. Они должны соответствовать имеющимся кабелям. Сделав выбор рекомендуется посмотреть в интернете, какие модели подойдут. При необходимости стоит предпочесть активный разветвитель.

Принцип работы

На первый взгляд может показаться, что можно непосредственно соединить несколько выходных кабелей к входному. На самом деле это, хотя и будет работать, но сделает сигнал настолько низкокачественным, что смотреть его будет невозможно.

Дело в том, что каждый кабель имеет определённое волновое сопротивление. У входного и выходного они будут различными. Если их соединить с другим при помощи скрутки, то часть сигнала пройдёт через неё, а большая часть отразится. Девайс устроен таким образом, что потеря качества при передаче является минимальной. Активный антенный ТВ разветвитель может полностью компенсировать потерю качества сигнала.

Выполнение подключения

При подсоединении кабелей нужно учитывать следующее:

Для того чтобы провести подключение, требуется выполнить следующие действия:

После этого можно приступать к просмотру доступных программ. После завершения монтажа нужно проверить качество изображения. Если оно будет недостаточно высоким, рекомендуется использовать более мощную антенну, или применить делитель ТВ активного типа.

Использование разделителей в квартире

Необходимо обратить внимание на расположение устройств внутри квартиры. Правила установки зависят от структуры соединения. Она может быть равновесной или неравновесной. Сказанное удобно пояснить на следующем примере.

В квартиру телевизионный сигнал поступает по одному кабелю. Приёмники находятся от него на одинаковом расстоянии. В этом случае можно использовать простой делитель. Который разделит входной сигнал на несколько одинаковых.

Если телевизоры находятся на различном расстоянии от входного кабеля, то соединения будут иметь различную длину. Таким образом на ближний сигнал будет наиболее качественным, а на наиболее удалённый — наименее. Здесь имеется неравновесная структура.

В этом случае используют ответвитель, который разделит сигнал на два, один из которых мощный, а другой относительно слабый. Последний предназначен для ближайшего телевизионного приёмника, а другой — для следующего ответвителя. Такая схема позволит получить максимальное качество видео и аудио на всех имеющихся устройствах. Разветвители позволят осуществить перераспределение мощности входного сигнала.

При использовании сплиттера необходимо выбрать для него подходящее место. Важно, чтобы длина кабелей была минимальной. При использовании трёх или большего количества телевизоров ожидается, что сигнал станет достаточно слабым. Это позволит смотреть аналоговые каналы, но не цифровые.

Для последних высокое качество сигнала имеет решающее значение. В этом случае рекомендуется использовать воспользоваться активным разветвителем. Он позволит усилить входной сигнал в необходимой степени. Нужно учитывать, что усиление сигнала можно делать также сразу после антенны.

Чем больше выходов у делителя, тем сильнее будет затухание. Поэтому не рекомендуется приобретать прибор, в котором больше гнёзд для подсоединения, чем необходимо. Если имеется только два телевизора, не советуют брать устройство на 3 или большее количество телевизионных приёмников. При его использовании может происходить не только ослабление сигнала, но и двоение изображения. Последнее связано с наличием пустых разъёмов. Чтобы избежать появления такого эффекта, на свободный разъём ставят заглушку с сопротивлением 75 Ом, который имитирует подключённую нагрузку.

Заключение

Делитель ТВ позволит использовать одну антенну для двух или большего количества телевизоров. Для того чтобы обеспечить высокое качество приёма, нужно правильно выбрать и подключить устройство. Если качество показа не соответствует желаемому, нужно ещё раз проверить правильность и аккуратность подключения.

Как настроить антенну цифровой приставки DVB-T2

Какая антенна нужна для цифрового ТВ

Аналоговые каналы поймать было легко, любая металлическая палочка подходила. Некоторые умельцы делали их своими руками. С цифровым вещанием не все так просто. Антенну придется купить, но выбрать ее легко. Нужна та, которая воспринимает сигналы в дециметровом диапазоне (ДМВ) 300–850 МГц.

Антенны бывают комнатными и уличными. Для жителей больших ЖК имеет смысл скинуться с соседями и поставить одну антенну на дом. В частных домах в черте города, можно воспользоваться комнатной антенной, но только при прямой видимости телебашни.

Когда ландшафт мешает приему сигнала, то и в городе, лучше выбрать внешнюю антенну. Жильцам домов, расположенных в пригородах, отдаленных от вышек районах, также подойдет уличная антенна.

Важный параметр — коэффициент усиления, который измеряется в децибелах (дБ). Чем он выше, тем качественнее изображение. Главное не переборщить, ведь все хорошо в меру. Мерой в данном случае является параметр не более 30 дБ. Этого вполне достаточно для получения качественной картинки.

К антенне необходим антенный коаксиальный кабель с волновым сопротивлением 75 Ом, со штекерами на концах. Один штекер вставляется в антенну, другой в ресивер. Кабель этот бывает разной длины, поэтому заранее измерьте расстояние от телевизора с приставкой до места установки антенны, с учетом всех изгибов. Чем выше антенна, тем лучше сигнал, но и кабеля тогда потребуется больше.

Какой ресивер для цифрового ТВ лучше

Выбор большой, но для решения задачи подключения цифрового ТВ важен только один факт, стандарт DVB-T2. В остальном же ресиверы отличаются способами подключения (RCA, HDMI,SCART и др.), а также дополнительными опциями.

Ресивер может иметь USB-разъем, что удобно для воспроизведения аудио и видео файлов с флешки, внешнего жестокого диска, смартфона. Для просмотра видео с внешних устройств со звуком еще нужна поддержка Dolby Digital.

Дополнительные опции: Wi-Fi, просмотр фильмов из интернета, детский контроль, запись на внешний носитель, HDTV, носят не обязательный характер, но в зависимости от ваших задач могут быть полезны.

Полный комплект приставки включает еще блок питания, пульт дистанционного управления, инструкцию. Блок питания может быть внешним, либо встроенным. Внешний можно заменить в случае поломки. Встроенный менее практичен в этом ключе.

Мелочь, но важно! Переключать каналы теперь вы будете пультом от приставки, а не пультом от телевизора. Значит, он должен быть удобным. Обратите на это внимание.

Настройка антенны и цифровой приставки DVB-T2

Первым делом надо определить местонахождение ближайшей вышки. Для этого воспользуйтесь онлайн-сервисами. Ближайшую к вам точку трансляции ЦЭТВ (цифрового эфирного телевидения) можно найти на сайте РТРС.

С помощью карты охвата ЦТВ, также можно посмотреть ТВК (частоту передачи вашего пакета каналов), рядом будет указан статус (вещает, ожидает).

После этого определитесь с местом и способом крепления антенны. Уличные антенны надо направлять четко на источник сигнала, чтобы повысить качество передачи. Когда нашли самое удачное месторасположение, закрепите антенну с возможностью ее чуть двигать для более точной настройки в дальнейшем. В квартирах можно крепить антенну к балконной, оконной раме, ближайшей стене или на крыше (если последний этаж). В загородном доме потребуется мачта (труба диаметром 4–5 см) и кронштейн для закрепления. Далее проводим кабель по дому до цифровой приставки, эстетично выглядит, если спрятать его в кабель-канал.

Подключение антенны к цифровому ресиверу

Чтобы подключить одновременно аналоговое с цифровым телевидением, просто потребуется еще один антенный кабель. Им надо соединить гнезда ANT OUT или RF OUT на ресивере с гнездом ANT IN или RF IN на телевизоре. Пультом от телевизора выбрать источник сигнала TV и можно листать аналоговые каналы.

Просто иметь антенну для цифрового телевидения недостаточно. Необходимо соединить ее с устройством вывода изображения на экран (телевизор или приставка). Причем нужно подключить антенну к телевизору правильно, чтобы телевизионная система внутри квартиры прослужила долго и обеспечивала максимальное качество показа телеканалов.

Для подключения, кроме DVB-T2 антенны, нужно иметь некоторые другие детали. Если необходимых элементов нет, потребуется сделать покупку на радиорынке или в соответствующем магазине. Кроме того, нужно выбрать правильные конструктивные элементы, так как от этого зависит не только возможность подключения антенны, но и конечный результат качества принимаемого телевизором сигнала.

Абсолютно неважно, к телевизору LG, Samsung или другому планируется подключение. Принцип сбора телесистемы всегда одинаковый.

Выбор кабеля для соединения

Коаксиальный телекабель должен иметь волновое сопротивление 75 Ом. Производятся кабели разными брендами, имеют отличное друг от друга качество, что определяет сферу их применения.

Основным в кабеле является сердечник. Это медная жила, по которой «течет» сигнал. Последнему свойственно теряться на пути следования от антенны к преобразователю цифрового сигнала.

Поэтому, чем качественнее кабель в плане используемых в изготовлении материалов, тем выше уровень сигнала окажется на цифровом телевизоре или внешнем ресивере.

Если быть точнее, то сердечная жила может быть:

Дополнительные параметры, которые точнее помогут определиться при выборе:

Есть также и рекомендация по прокладке телевизионной трассы. Каждый метр, особенно при большой длине линии может стать решающим. Желательно, чтобы путь трассы был не более 15-20, а лучше и вовсе 5 метров. На 100-метровом участке сильно вообще уменьшается практически полностью. Уменьшение сигнала связано с наличием сопротивления у проводника.

Лучше выбрать первые две позиции. Второе наименование выпускается Россией, отличается высоким качеством, недорогой вариант. Может применяться для передачи любых типов сигнала (кабельного цифрового, спутникового, эфирного).

Выбор антенного штекера

Перед тем как подключить антенный кабель необходимо на его концах установить штекеры или надеть самостоятельные разъемы F-типа с внутренней резьбой. Именно последний вариант используется при подключении кабеля к разветвителям, выносным усилителям, или для соединения двух концов фидера между собой. Поэтому процесс зачистки коаксиального провода совместно с монтажом F-разъема является основополагающим во всей схеме подключения антенны к телевизору.

Конструктивное исполнение штекера прямо зависит от года выпуска. Так, бывают современные металлические F-разъемы и штекеры с внешней изолирующей частью.

Есть и другие вариации штекеров, например, современное устройство в пластиковом корпусе.

Монтаж тоже прост, потребуется раскрыть корпус, выкрутив болты, и сделать соединение телевизионного кабеля со штекером.

Вывод: к применению настоятельно рекомендуется первый вариант – металлическая разборная конструкция из F-разъема и вкручивающегося в него штекера.

Нужен ли антенный усилитель

Если вы уже приобрели активную антенну, то дополнительно усилитель не покупайте. Даже если усилитель как средство повышение мощности полученного сигнала не требуется в вашем случае (когда уровень и так достаточный), он уже есть на антенне. Но в таком случае обязательно имейте в виду, что через имеющийся усилитель поступить сигнал на кабель может только при условии подачи питания. Поэтому в схеме обязательно должен быть предусмотрен блок питания.

Если цифровое ТВ настраивается через внешний Т2-тюнер, без блока можно обойтись. Приставка сама может питать антенный усилитель без дополнительных устройств, пуская напряжение по коаксиальному шнуру.

Если уже куплен пассивный эфирный приемник цифрового телесигнала, то нужно сначала правильно настроить антенну и посмотреть на работу всех каналов. В будущем всегда можно будет подключить усилитель антенны внутри помещения, поэтому сразу бежать и покупать электронный усилитель не стоит. При неудовлетворительном результате, например, если ловит 10 каналов вместо 20, или когда полностью не показывает цифровое телевидение, потребуется внедрить в систему усилитель антенного сигнала.

Если антенного приемника еще нет, можете сразу понять, как далеко и в каком направлении от вас расположена транслирующая цифровой радиосигнал вышка.

Если есть ретранслятор, который находится в районе 15-20 км от вас, и направлен он тоже в вашу сторону, значит, усилитель не понадобится. Будет достаточно хорошо исполненной конструктивно фабричной антенны. Можно даже сделать антенну для телевизора своими руками. А во многих случаях сработает комнатная антенна, установленная у окна.

Обязательно изучите: лучшие комнатные антенны для цифрового телевидения.

А вот когда дальность сильно превышает 15 км, направление не самое удачное, лучше сразу покупайте мощную активную конструкцию. Особенно актуально приобретать активный вариант антенны на даче, когда она находится далеко за городом.

Можно также воспользоваться антенной без встроенного, но в паре с выносным усилителем. Просто придется больше внимания уделить самостоятельному подключению всех элементов.

Пошаговая инструкция по подключению антенны

Нижеописанный алгоритм поможет подключить телевизор к любой антенне. Единственное, что некоторые шаги могут не пригодиться, так как у каждого система с разным количеством комплектующих. Например, если необходимо подключение активной антенны (сразу с усилителем), то пункт 4.3 пропускается.

Зачистка кабеля и монтаж разъема (штекера)

Монтаж придется 100% сделать минимум для одного конца антенного шнура. В телевизоре есть соответствующий вход (AIR, RF IN), специально предназначенный, чтобы подключить цифровую антенну с помощью надетого штекера.

Как надеть F-разъем

Оплетку можно скрутить в один «пучок». Далее, закручиванием зачищенный провод засовывается в разъем, прилагая достаточное усилие.

Если силы рук не хватает, можно воспользоваться плоскогубцами. Но при обжиме усердствовать не стоит, можно полностью сломать деталь. Нынешние материалы не отличаются высоким качеством.

Если зачистка вначале выполнилась неточно, жила может сильно выглядывать. Кусачками или обычными ножницами отрежьте лишнее, чтобы выступ был примерно в 2-4 мм. Осмотрите внутренность, дабы убедиться в отсутствии замыкания.

Последним шагом в разъем до конца закручивается штекер.

Как смонтировать старый штекер

Если на принимающем устройстве предусмотрен F-разъем, подключаются подсоединением штекера. В другой ситуации нужно добраться до крепежных элементов антенны или платы усилителя и прикрепить провод. Может потребовать как просто прикрутить кабель, так и заняться пайкой.

Надежнее припаять контакты и полностью закрыть их имеющимся корпусом, чтобы не было ни малейшего шанса попадания влаги.

Как соединить антенну с усилителем

Большинство стандартных усилителей подсоединяются в схему внутри помещение максимально близко к антенне двумя F-гнездами с наружной резьбой. Следовательно, как только кабель оказался в квартире или доме, сразу стоит смонтировать усилительный прибор.

Допускается также возможность подключения SWA усилителя прямо на антенне или внутри помещении. Но тогда лучше брать плату с болтовыми соединениями, чтобы облегчить процесс.

Чтобы более точно настроить работу ТВ-системы, лучше брать усилитель с регулятором на корпусе. Он позволит вручную изменять коэффициент усиления, что бывает полезно при чрезмерном усилении.

Подключение блока питания

От устройства всегда идет двухжильный шнур с сепаратором на конце. Разделитель, он же сепаратор, представляет собой небольшую коробочку со штекером. Внутри всегда закрепляется кабель, поэтому с сепаратора сперва снимается крышка. Сначала производится зачистка, затем зажимается жила и оплетка в болтовых крепежах.

Сепаратор может монтироваться на разных участках линии. Если разветвителя нет, единственное место подсоединение – крайний конец линии у телевизора. Когда же делитель присутствует, места отличаются, что подробно описано в пункте 6.

Куда вставлять кабель в телевизор

Отыщите на корпусе значительно выступающее гнездо с подписью «RF», «AIR», «RF IN», «ANTENNA», «ANT IN». Если надписей подобных нет, найдите вход по визуальным признакам. Это длинное металлическое кольцо, внутри которого паз.

Нам нужен вариант справа

Подключение к комнатной антенне

Как правило, комнатный вариант современной антенны полностью готов к подключению после покупки. Нужно только распаковать устройство, вставить штекер во вход телевизионной техники.

Далее выбирается наиболее правильное место установки конструкции и выполняется настройка телевизора.

Если комплектный провод сильно короткий, его не хватает для размещения в необходимом месте, можно приобрести антенный удлинитель.

Представляет собой обычный кабель, на одном конце которого гнездо F (мама), а на втором штекер F (папа).

При желании, наличии свободного куска провода, гнезда и штекера, можно сделать удлинитель самостоятельно.

Немало случаев, когда подключить домашнюю антенну сразу не получится ввиду отсутствия кабеля или F-штекера. В таком случае потребуется присоединить штекер и только потом подключить кабель к телевизору. Инструкция по подсоединению подробно написана чуть ранее по тексту.

Как подключить несколько телевизоров

Подключить два или три телевизора к одной дециметровой антенне возможно через разветвитель. Устройство делит один входящий на определенное количество выходящих сигналов.

Имеет несколько названий – делитель, «краб» (в простонародье) и сплиттер (с английского).

Внешне это электронное устройство, закрытое в металлический корпус. Обязательно имеет один вход и минимум два выхода. Количество последних определяется только личными нуждами, но не превышает 8 выходов на один делитель.

Принцип работы разветвителя основан не просто на создании нескольких выходов конструктивно, а именно на делении уровня Т2-сигнала. Если изначально уровень поступающего сигнала невысокий, то разветвитель его еще уменьшит. Поэтому схема с разветвителем всегда реализуется с подключенными усилительным устройством.

Сама же схема выглядит так:

На одной из сторон разветвителя обязательно включается питание усилителя с помощью стандартного адаптера. И тут есть два варианта:

Как подключить антенну без штекера

В качестве экстренной бесплатной меры, но временной, антенный кабель к телевизору присоединить возможно без штекера.

Недостатком такого подключения антенны является непрочность соединения, есть риск вынуть провод с гнезда даже легким задеванием. А неаккуратные действия могут привести к замыканию.

По возможности замените подобное соединение на нормальное с применением штекера.

Как подключить общедомовую антенну

Пользоваться общей антенной возможно только при условии, что заключен договор с управляющей и одновременно обслуживающей организацией. Значит, чтобы подключиться к коллективной антенне, нужно подписать договор. После, монтажники компании в щитке сделают дополнительный выход для вашей квартиры. Далее заводится телекабель с подъезда в квартиру, который нужно обжать своими руками или попросить специалистов.

При отказе от эксплуатации общедомовой телеантенны кабель не убирается. В распределительный щиток перед подсоединенным телекабелем встраивается фильтр, препятствующий поступлению ТВ-сигнала к абоненту. Вернуться к услугам можно в любой момент.
