Установка SSD M.2 NVMe PCI-E в моноблок Lenovo Ideacentre AIO 520-24IKU F0D2

Привет, друзья! На днях меня попросили установить SSD M.2 NVMe PCI-E в моноблок Lenovo Ideacentre AIO 520-24IKU F0D2. Владельцы жаловались на медленную работу устройства и просили его как-то ускорить. При ближайшем рассмотрении оказалось, что у моноблока на материнской плате есть разъём M.2 PCI-E. И если установить в него SSD M.2 NVMe PCI-E и заинсталлить на него винду, то работать моноблок будет быстрее.

Выбор SSD

Накопитель выбран MSI Spatium M370 1 Тб. Он, по заверению производителя, выдаёт скорости 2400 Мб/с на чтение и 1750 Мб/с на запись. Это почти в 10 раз быстрее жёсткого диска SATA WD WD10EZEX, который штатно установлен в этот моноблок. Скорости жёсткого диска оказались 190 Мб/с на чтение и 100 Мб/с на запись.

Разборка моноблока

Первое правило в разборке моноблока, ноутбука или системного блока: не переусердствовать и ничего не сломать. Компьютерная техника разбирается в большинстве случаев легко и без приложения значительных физических усилий.

Шаги по разборке

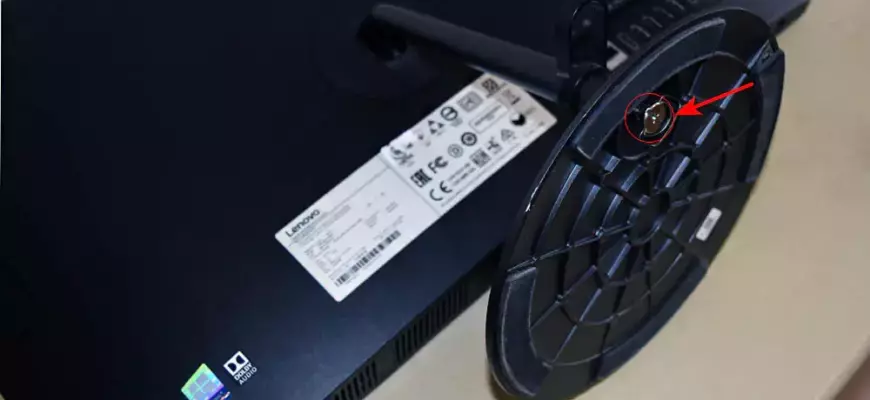

1. Отсоединяем подставку от ноги моноблока.

   •

2. Убираем заглушки, которые легко отсоединяются.

   •

3. Отсоединяем четыре винта крестообразной отвёрткой.

   •

4. Поворачиваем фиксатор задней крышки моноблока немного вправо, чтобы крышка отстегнулась.

   •

5. Снимаем крышку моноблока с креплений при помощи пластиковой карты.

   •

6. Переворачиваем моноблок и отводим его ногу.

   •

Апгрейд моноблока: добавление SSD NVMe и увеличение оперативной памяти

Друзья, вы не сможете отсоединить крышку от матрицы моноблока, пока не отсоедините два шлейфа, соединяющие материнскую плату и матрицу экрана. Делать это немного неудобно, но у вас всё получится.

Отсоединили шлейфы, снимаем крышку.

На материнской плате видим разъём для SSD M.2 NVMe PCI-E с ключом 2280.

Устанавливаем в разъём накопитель.

Друзья, апгрейд, так апгрейд. Ещё по ходу дела я увеличил на моноблоке объём оперативной памяти: убрал планку на 4 Гб, установил две планки DDR4 2133 МГц по 8 Гб, в результате получилось 16 Гб. Думаю, никто не будет спорить, что от этого будет ещё лучше.

Сборка и тестирование

Собираем компьютерное устройство в обратном порядке. Подсоединяем два шлейфа, соединяющие материнскую плату и матрицу экрана и ставим крышку на место. Включаем моноблок и входим в БИОС.

Видим, что MSI Spatium M370 определился. Значит, мы сделали всё правильно.

Перенос операционной системы

Конечно, нужно перенести Windows 11 со старого жёсткого диска моноблока на новый SSD NVMe. Система заработает почти в 10 раз быстрее. Плюс, ещё мы добавили 12 Гб оперативной памяти.

Жёсткий диск в моноблоке находится в специальном отсеке. Доставать мы его не будем, просто перенесём с него Windows 11 на SSD. А с HDD удалим все разделы и создадим один диск D.

Клонирование операционной системы

Призводим инициализацию SSD NVMe. Моноблок у нас с установленной Windows 11 и UEFI. Ссоответственно, преобразовываем диск в GPT.

Для переноса запускаем AOMEI Backupper.

Выбираем исходный диск, т.е. жёсткий диск, с которого мы будем клонировать операционную систему.

Диск назначения — SSD NVMe, на него будет развёрнута система с HDD.

Windows 11 успешно клонирована на SSD NVMe.

Установка SSD NVMe в моноблок Lenovo Ideacentre AIO 520-24IKU F0D2

Шаг 1: Управление дисками

После установки SSD NVMe в моноблок Lenovo Ideacentre AIO 520-24IKU F0D2, входим в управление дисками и просматриваем результат.

Шаг 2: Использование программы AOMEI Partition Assistant

С помощью флешки WinPE 10-8 Sergei Strelec мы находим программу AOMEI Partition Assistant и удаляем все разделы на жестком диске HDD моноблока, так как в управлении дисками это сделать нельзя.

Шаг 3: Создание раздела на SSD NVMe

Мы создаем один раздел на SSD NVMe и присваиваем ему букву диска.

Шаг 4: Настройка дисков

Букву диска C мы присваиваем разделу с Windows 11, который находится на SSD NVMe, в то время как на жестком диске остается один большой раздел для пользовательских данных.

Шаг 5: Изменение настроек в БИОСе

После создания разделов мы перезагружаем ноутбук, входим в БИОС и устанавливаем приоритетное устройство для загрузки на SSD NVMe MSI Spatium M370.

Завершение установки

Теперь все готово! Мы можем загружаться в Windows и начинать работу.

Проверка SSD NVMe

Для интереса мы можем проверить характеристики SSD NVMe MSI Spatium M370 в программе CrystalDiskInfo, а затем проверить скорость в CrystalDiskMark.

Результаты тестирования

CrystalDiskMark показывает нам, как скорость накопителя снижается из-за версии PCI-E. Максимальная скорость чтения составляет 1749 Мб/с, а записи — 1565 Мб/с.

Заключение

В данной ситуации скорость SSD NVMe ограничена версией PCI-E 2.0 из-за характеристик материнской платы и процессора. Тем не менее, установка SSD NVMe все равно оправдана, так как она предлагает лучшую производительность по сравнению с SSD SATA.

Если подключить SSD NVMe к устройству поддерживающему PCI-E 3.0, скорость будет выше. В итоге, использование SSD NVMe даже с версией PCI-E 2.0 остается выгодным выбором.

Надеемся, что наш опыт будет полезен. Ждем ваших комментариев и вопросов!
