Элегазовые моноблоки um

## Компактные устройства с элегазовой изоляцией
UM – это компактное устройство с элегазовой изоляцией, предназначенное для приема и распределения электрической энергии в сетях с изолированной нейтралью, номинальным напряжением 6-20кВ.
## КРУЭ ВЕГА-Э
КРУЭ ВЕГА-Э – это малогабаритное комплектное распределительное устройство с элегазовой изоляцией токоведущих частей, расположенных внутри герметичного моноблока, для распределительных сетей 6, 10, 20 кВ.
### Преимущества КРУЭ ВЕГА-Э
- Компактные размеры
- Высокие требования к надёжности
- Применимость в сложных климатических условиях
### Применение
КРУЭ ВЕГА-Э разработано для применения на объектах распределения электрической энергии, таких как:
- Устройства комплектные распределительные 6, 10 кВ
- Трансформаторные и распределительные подстанции с изолированной нейтралью
### Характеристики
| Параметр | Значение |
|-----------------------------------------------------|----------------|
| Номинальное напряжение, кВ | 6; 10; 15; 20 |
| Номинальный ток, А | 630 |
| Ток термической стойкости, кА (1 сек.) | 16 — 25 |
| Ток электродинамической стойкости, кА | 40 — 62,5 |
| Номинальный ток отключения вакуумного выключателя, кА| 16- 25 |
### Конструкция
Конструкция КРУЭ предусматривает возможность исполнения как в виде отдельного модуля, так и в виде блока модулей, составленного из модулей с отдельными герметичными корпусами с элегазом, или в виде блока модулей, заключенных в одном герметичном корпусе с элегазом.
### Дополнительно
- Возможность установки моторного привода
- Монтаж и расширение без работ с элегазом
- Поставляется в стандартной или расширенной конфигурации
### Преимущества серии RTN24-L
- Расширение сборных шин
- Модульная конструкция
- Возможность организации коммерческого учета
- Гарантия надежности и безопасности
## ЗАКАЗЫ
Каталог КРУЭ ГОТОВ. Принимаем заказы на компактные устройства с элегазовой изоляцией.
Компактные распределительные устройства стандартной конфигурации пользуются популярностью из-за своих малых размеров, низкой необходимостью в техническом обслуживании и безопасностью, что делает их удобным решением для различных объектов, включая кольцевые сети, жилые и коммерческие здания, трансформаторные подстанции и промышленные предприятия.

Лидеры на рынке компактных распределительных устройств

Лидерами среди таких КРУЭ в мире и в РФ по праву считаются компании Schneider Electric и ABB. И если после ухода SE с нашего рынка производство КРУЭ RM6 подхватили преемники, то КРУЭ ABB SafeRing с рынка исчезли совсем.

КРУЭ компании Арум

КРУЭ Арум серий SFM 12-T06 (до 12 кВ) и SFM 24-T06 (до 24кВ) являются полным аналогом моноблоков ABB SafeRing. Мы считаем, что их конструкция и характеристики имеют преимущества по сравнению с компактными устройствами типа RM6 и подобным.

Такие параметры позволяют шире применять элегазовые моноблоки SFM Арум в промышленности с более высокими техническими требованиями.

Релейная защита и трансформаторы тока

При этом, в качестве опции КРУЭ Арум может комплектоваться хорошо известным специалистам блоком релейной защиты с автономным питанием ABB REJ603 и трансформаторами тока для питания блока и измерения. Эта проверенная релейная защита по параметрам является аналогом блока VIP400 Schneider Electric, применяемого в RM6.

Переход на российское оборудование

Для заказчиков, принявших решение о переходе на блоки защиты российского производства есть возможность поставки со шкафами управления, подготовленными для установки таких устройств.

Мы завершили работу над каталогом КРУЭ, в нём теперь можно найти подробное описание и характеристики всех типов ячеек и принадлежностей.

Экономичное и надежное решение

Испытанное надежное решение обладает привлекательной стоимостью. Экономия места и сокращение затрат на помещении позволяет заменять этим экономичным решением морально устаревшие и технически несовершенные КСО.

Наши специалисты готовы провести работу по переводу объектов, спроектированных на оборудовании других производителей, на КРУЭ Арум. Мы принимаем запросы на расчёт стоимости и консультации по применению КРУЭ на промышленных и инфраструктурных объектах.

Арум. Передовые решения. Сделано для России.

Технические характеристики КРУЭ ВЕГА-Э

Компания АРУМ готова к поставкам КРУЭ!

ООО Арум сообщает: начато серийное производство компактных распределительных устройств с элегазовой изоляцией на напряжение 6-10кВ.

Описание продукции КРУЭ Арум

Выпуск данной продукции будет осуществляться не только под заказ, но и на пополнение склада для более быстрых поставок ходовых комплектаций CVC и CCVC.

Малые размеры и особенности

Малые размеры КРУЭ достигаются за счет размещения первичных цепей, включая сборные шины и коммутационные аппараты, внутри герметичного заземленного бака, заполненного элегазом (SF6) под невысоким избыточным давлением.

Серия КРУЭ SFM 12

Серия КРУЭ SFM 12 является полным аналогом ABB SafeRing и может поставляться с блоком релейной защиты с автономным питанием ABB REJ603. Такие реле не требуют внешнего оперативного напряжения для своей работы, например, в блоках кольцевой магистрали распределительной цепи, их питание производится от токовых трансформаторов на рабочей линии.

Преимущества РЗА REJ603 – это компактные размеры, подходящие для установки непосредственно в отсек, наличие батареи для долговременного сохранения настроек и информации об авариях без напряжения на линии или при отсутствии тока в ней.

Уникальный аналогово-цифровой принцип работы обеспечивает быстродействие защиты от короткого замыкания даже при отсутствии тока на линии.

Комплектация и характеристики

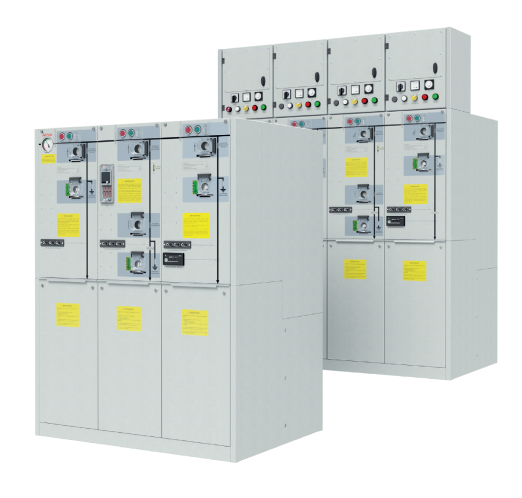

Комплектация КРУЭ со шкафом индикации и управления включает моторные приводы выключателей, обогрев с контролем температуры и влажности, установленные приборы контроля, индикации и управления, панель для установки микропроцессорных РЗА российского производства с оперативным питанием 220В, проводку для их подключения.

По сравнению с другими представленными на рынке моноблочными РУ с элегазовой изоляцией, КРУЭ Арум отличаются минимальными размерами, 325 мм на ячейку по ширине, 1336 мм по высоте. Компактность — ключевой показатель для устройств такого типа.

Надежность и качество материалов

Характеристики коммутационных аппаратов на высоте – ячейки с функцией V рассчитаны на номинальный ток 630А и 20 циклов отключения при токе КЗ 20кА. Для этого в таких ячейках внутри бака с элегазом применяются силовые вакуумные дугогасительные камеры (ВДК).

Надежность устройства складывается из качества материалов и комплектующих. Корпус КРУЭ Арум изготовлен из оцинкованной и окрашенной порошковым покрытием стали, элегазовый бак – из нержавеющей стали толщиной 3,0мм. Точно изготовленные механизмы обеспечивают бесперебойную работу выключателей и заземлителей.

Заводская готовность и проверка

Устройства поставляются в высокой заводской готовности с баками, заправленными элегазом. Высокая плотность сальников и проходных изоляторов позволяет эксплуатировать КРУЭ Арум весь срок службы 25 лет без дозаправки.

При комплектации и подготовке к отгрузке КРУЭ проходят полный цикл проверки на производстве и в электротехнической лаборатории Арум.

Конструктивные решения

Моноблок UM оснащён герметичным баком из нержавеющей стали, внутри которого размещены от 1 до 4 встроенных функциональных блока со сборными шинами и коммутационными аппаратами. Бак заполнен элегазом, находящимся под избыточным давлением. Такая конструкция обеспечивает высокий уровень надежности (до 30 лет непрерывной работы) и безопасности персонала.

Сверху, за передней панелью, расположен отсек вторичных цепей с системой приводов для каждого из функциональных блоков. Передняя панель оснащена элементами управления, индикаторами, блоками релейной защиты и сигнализацией режима работы функций моноблока.

Моноблок UM может оснащаться РЗА подходящей по требуемому набору защит. Возможно исполнение без оперативного тока при использовании РЗА с автономным питанием.

Для подключения кабеля, КРУЭ UM оснащается специальными проходными изоляторами, внутри которых находится проводник, залитый в диэлектрический компаунд. Дополнительно в компаунде располагается емкостный делитель, передающий сигнал на индикатор наличия напряжения.

Типовая линейка моноблоков UM предусматривает следующие конфигурации моноблоков:

• NE – не расширяемый (2-4 функции в свободной конфигурации);
• RE – расширяемый вправо (1-4 функции в свободной конфигурации);
• LE – расширяемый влево (1-4 функции в свободной конфигурации);
• DE – расширяемый в обе стороны (1-4 функции в свободной конфигурации);

Преимущества КРУЭ ВЕГА-Э

• Широкий выбор функциональных присоединений
• Удобное расширение и стыковка РУ (нет необходимости в дополнительном пространстве при стыковке РУ)
• Модульное или моноблочное исполнение (до шести модулей в общем баке)
• Отсутствие открытых токопроводящих частей
• Оборудование герметизировано на весь срок эксплуатации – 30 лет
• Не зависит от климатических условий

Распределительное Устройство (РУ) ВЕГА-Э – выполняет функции управления, защиты, измерения, мониторинга, связи, которое может оснащаться современными терминалами релейной защиты и автоматики, системами телемеханики и телеуправления (SCADA), позволяющими осуществлять оперативные переключения и контроль параметров работы оборудования дистанционно.

Сборная ошиновка и коммутационные аппараты размещаются в герметичном баке, заполненном элегазом. Бак изготовлен из нержавеющей стали AISI 304, обеспечивающей надёжную защиту оборудования и комплектующих от негативных воздействий окружающей среды и защиту персонала от несанкционированного доступа к токоведущим частям (IP67).

КРУЭ ВЕГА-Э является необслуживаемым электрооборудованием, что позволяет применять его на объектах, где отсутствует персонал (удалённые подстанции, находящиеся в труднодоступных местах), обладает преимуществами для заказчика.
