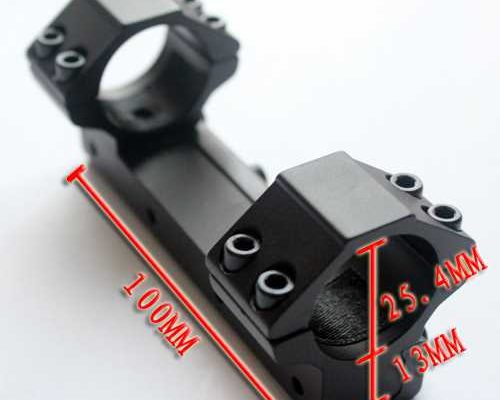

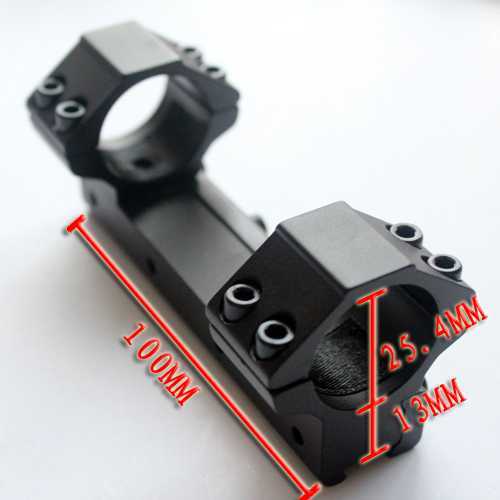

Изготавливаем моноблоки. интересует мнение экспертов)

Оптика

Надеюсь данная тема поможет разобраться чем отличаются кольца одного производителя от другого. Почему определенные кольца и моноблоки ставят на полуавтоматы, а другие исключительно на тяжелые болтовые винтовки. Очень много информации по выбору колец относительно их размеров, но очень мало рекомендаций по выбору относительно фирмы изготовителя. Думаю многих заинтересуют конструктивные моменты, например почему у одних колец винты спрятаны в тело основания, а у других расположены снаружи. Количество и размер «лап отдачи» на основаниях колец. И т.д. Оставляйте отзывы по креплениям которые используете или использовали ранее. Статистика тоже будет полезна. Насколько приемлемы изделия «китайских мастеров», или сразу в топку. Спасибо за участие.

Частенько в разговорах о кольцах точку ставит упоминание бренда Spuhr, как эталон качества.

Чем немецкие Audere хуже?

Кто нибудь пользовался кольцами этой американской компании?

Помню они даже мелькали на винтовке участника соревнования по снайпингу. (не помню в каком ролике).

Вот еще один немец, подешевле шпура.

Отечественные умельцы тоже подтягиваются. Кронштейны РОСТ

По немногочисленным отзывам очень качественные изделия, но несколько напрягают торчащие отовсюду шляпки винтов.

Еще один момент. Насколько оправдано использовать не быстросьемные кольца в режиме быстросьема? Ну то есть носить с собой динамометрическую отвертку и каждый раз откручивать-закручивать прицел на планку? Многие так делают, кстати.

Кольца и кронштейны фирмы Warne, цена вполне приемлема. Но не уверен что их делают в сша.

Vortex, кстати тоже делает довольно широкую линейку креплений по доступной цене.

Подскажите что лучше в чем разница, что выбрать? Быстросъемные кольца или цельный быстросъемный кронштейн? Вес прицела 850грамм.

Подскажите:1)Разница между дорогими кольцами и дешевыми (одинаковой массивности) в точности изготовления. Так? А раз мы все равно их притираем, то зачем платить больше?2)В чем смысл моноблоков без выноса?3)Если кольца с завода рассчитаны на притирку, то их диаметр должен быть ниже номинального. И прицел без притирки не должен туда вставать. Так?4)Есть ли смысл в стальных кольцах? Не ведет ли СТП при перепадах температур из за разных КТР стали и люминя?

Добрый день! Начнем с конца.4). Стальные кольца очень рекомендуют ставить на стальную планку. Тем самым компенсируется разность температурных расширений разнородных металлов.3). Кольца с завода не меньшего диаметра, просто они немного короче. Другими словами, если соединить два полукольца, то получится не правильная окружность, а немного овал. Поэтому даже после притирки и установки прицела кольца не смыкаются окончательно. Это видно по боковым стыкам полуколец.2). Смысл моноблока без выноса в фундаментальности конструкции и, как утверждается производителями, более точной соосности.1). Разница между дорогими и дешевыми кольцами в точности изготовления, Вы абсолютно правы. Но кольца ведь состоят не только из притираемых плоскостей. Так же есть посадочные плоскости, лапы отдачи, крепежные элементы. Все это тоже должно иметь хорошую точность исполнения. Спасибо!

скажу за leupold 2 генерации, то бишь QRW2 и PRW2. очень низкое качество крепежа, постоянно спрашивают запасные винты.

в отличие от первого поколения, там все всегда было ОК.

Originally posted by VlPP:скажу за leupold 2 генерации, то бишь QRW2 и PRW2. очень низкое качество крепежа, постоянно спрашивают запасные винты

Хм. Спасибо! Кто бы мог подумать. Полезная информация.

Кто что может сказать про сербские стальные бюстросъемные кольца Hamerles Rade ? Бренд я так понял совсем не раскрученный у нас, но продаются в нескольких магазинах в СПБ и Мск.Есть у кого реальные впечатления? Подбираю на мелкашку, с креплением к планке вивера.

В копилку: моноблок Recknagel ERA-TAC отлично держит тяжелый прицел, не оставляет следов, в общем неплох).

Originally posted by elektroson:стальные бюстросъемные кольца Hamerles Rade ? Бренд я так понял совсем не раскрученный у нас

Да действительно, впервые слышу. Судя по картинкам, хотя бы «лапы отдачи» выполнены с умом.

Originally posted by Младшший:В копилку: моноблок Recknagel ERA-TAC

Ох, думается мне что этот бренд у нас скоро останется только в легендах.

Моноблок предпочтительнее, он лучше фиксирует прицел. Кольца – вынужденная мера, если прицел нестандартный или место крепления под оптику расположено неудобно. Иногда проблему решает моноблок «с выносом».

Следует также отметить, что кольца вследствие нежесткости снижают ударную нагрузку на оптику. Исправная винтовка не перегружает прицел, но от холостых выстрелов никто не застрахован.

И тем не менее – моноблок! Проблем с точностью будет меньше.

Не забудьте, что прицелы в местах крепления бывают двух диаметров: 1 дюйм (25,4 мм) или 30мм.

Рассмотри крепление «ласточкин хвост» (в английском языке dovetail — «хвост голубя»). Обычно они шириной 11мм, либо комбинированные ласточкин хвост + вивер, шириной 21 мм.

Понимаю, что вопрос холиварный. Но склоняюсь к моноблоку.

Высота кронштейна

Высокий кронштейн удобнее, но увеличивает валкость винтовки и ее габариты. Кроме того, потребуется подъем «щеки» приклада, то есть переделка. Обычно приклады вообще делаются под открытый прицел, а Вы должны его касаться не нижней челюстью, а все-таки щекой.

Поэтому – средний или низкий. Главное, чтобы оставался зазор между компрессором и объективом. Не забудьте, что на объектив должна надеваться защитная крышка.

Низкий подойдёт для ОП с небольшим диаметром линз, 20-32 мм. А на 40мм и более уже нужен как минимум средний, особенно с учётом защитной крышки.

Примеры низкого, среднего и высокого моноблоков (слева направо):

Конструкция кронштейна

Конструкция должна содержать планку с двумя выступами и отверстиями по оси и стопорный винт, как показано на рисунках ниже и фотографиях выше. Другие варианты не советую.

Верхние полукольца должны крепиться четырьмя винтами каждое.

Если кольца, а не моноблок, то планки к каждому кольцу должны крепиться двумя винтами.

Есть вполне «бюджетные» крепления, удовлетворяющие этим требованиям.

Монтаж

а) Снимите верхние полукольца и удалите пока стопорный винт.

Обратите внимание, что выступы на прижимной планке (желтого цвета на рисунке) могут быть немного разной высоты. Это позволяет адаптировать кронштейн к разной ширине «ласточкиного хвоста» компрессора. Переворачивая планку, добейтесь правильного прижима, как показано на рисунке.

б) Теперь слегка затяните равномерно все винты крепления планки так, чтобы кронштейн скользил по ластохвосту со средним усилием от руки. Разместите отверстие стопорного винта над углублением в компрессоре. Вверните стопорный винт до легкого упора, и выверните его затем на пол-оборота. Усилие скольжения не должно измениться, кронштейн должен двигаться немного вперед-назад с четкими упорами в крайних положениях. Проверьте, чтобы кронштейн снимался и ставился на компрессор после ослабления винтов прижимной планки. Если не снимается, можно немного ввернуть винт в кронштейн или лучше распилить вбок отверстие в компрессоре. Проточенная часть винта должна быть погружена в ластохвост компрессора не менее чем на полтора миллиметра.

Зафиксируйте стопорный винт клеем или фиксатором резьбы. То есть повторите процедуру, но с винтом, намазанным фиксатором.

Отодвиньте кронштейн назад до упора и затяните винты крепления планки. Равномерно и без фанатизма.

в) Крепите прицел. Ориентировочно торец окуляра должен быть в районе второго (от ногтя) сустава большого пальца при хвате. Вообще при разных изготовках удобно разное положение прицела. Если неудобно и надо двигать кронштейн, сверлите дополнительное отверстие под стопорный винт в нужном месте компрессора винтовки. Кронштейн можно развернуть. Если не хочется сверлить винтовку, сверлите моноблок. Это сложнее выполнить точно и резьбу придется резать. Хотя стопорный винт можно заменить подкаленным стальным штырем на тугой посадке или вклеенным на эпоксидный клей.

Полукольца надо притягивать равномерно, постоянно контролируя зазоры справа и слева и вертикальность прицельной сетки. Вертикальность хорошо видна со стороны дульного среза.

Не тяните сильно: можно сорвать резьбу, головки винтов или помять прицел. Не ползет он в этом месте.  Помните, что окуляр прицела должен распологаться в 5-7см от глаза стрелка.

P.S. Статья взята от пользователя Петруха с guns.ru из файла, присланного мне пользователем sem137 и немного мной дополнена. Надеюсь ни кого не обидел и ни кто не против. Всем эти знания пригодятся.

Картинки взяты от Петрухи и с сайта

Выбор оптического прицела

Тот, кто любит охоту и стрельбу как времяпрепровождение скажет вам, что хорошее зрение очень важно. Правильно выбранная оптика может сделать стрельбу более приятной и поможет вам повысить свое мастерство. Правильный выбор возможностей для вашего ружья может быть трудным, так как существует много вариантов. После прочтения серии статтей о выборе оптического прицела, выбор прицела будет сделать проще и экономически эффективней.

Прицельные сетки (марки)

Прицельная сетка или марка — вспомогательное изображение на прицеле, за счет которого можно определять дальность до цели, делать вынос и конечно же целиться. Сетки бывают проволочные (более распространенный, но менее надежный вариант) и гравированные на линзе.

У каждой из этих сеток есть свои почитатели и назначение, самая популярная — сетка «мил-дот» и ее модификации. Mil-dot используется  в воинских подразделениях снайперами, она позволяет быстро и удобно оценивать расстояние до мишени, а так же совершать быстрый вынос точки прицеливания на мишень. Сетка типа Мил-дот имеет разметку по горизонтали и вертикали с шагом в один мил (миллирадиан — это одна тысячная радиана).

Благодаря тысячным деления расчет дальности весьма упрощается. Допустим, если мишень в прицельном приспособлении имеет масштаб 1 мил, при этом стрелок знает ее настоящий размер — 10 сантиметров, то расстояние до мишени будет составлять 10 см * 1000 = 100 метров.

Угловые размеры всех элементов в сетке Мил-дот обычно стандартны. Однако в бюджетных оптических прицелах подобный стандарт часто не соблюдается, поэтому угловые размеры всех элементов сетки стрелку придется узнавать самостоятельно.

Марка в первой фокальной плоскости (first focal plane — FFP).

Эта характеристика имеет значение лишь для прицелов с возможностью изменять кратность. Конструктивно прицельная марка может находиться во второй плоскости, и не изменяться при увеличении кратности, или же находиться в первой фокальной плоскости. В оптических прицелах изменяемой кратности с FFP изображение марки масштабируется вместе с изменением кратности изображения.

В первой плоскости прицельная марка масштабируется вместе с изображением, при этом угловые размеры элементов не меняются

Следовательно, угловые размеры марки всегда будут правильными, что весьма кстати для тех, кто использует марку не только для того, чтобы прицелиться, но так же и в качестве измерителя дальности и введения поправок по баллистическим таблицам.

Подсветка марки помогает целиться в сумерках, а так же делает легче наведение оружия на темную мишень. Но на практике подсветка редко используется.

К аксессуарам оптических прицельных приспособлений в первую очередь следует отнести, защитные крышки (колпачки). Они бывают разных типов и могут завинчиваться на резьбу, быть откидными или просто надеваться на окуляр и объектив.

Многим стрелкам нравятся крышки Butler Creek (откидные), они производятся для объективов и  окуляров всех существующих диаметров

Для крышек есть лишь одна цель — защита очень чувствительного стекла линз прицельного приспособления от попадания влаги, грязи и пыли. Непосредственно линзы крайне не советуют протирать, даже прикасаться к ним, опасно, это может нанести вред просветляющему покрытию.

Прицел с блендой, которая накручивается на объектив.

Прицелы часто идут в комплекте с блендой — трубка, которая надевается на объектив для лучшей защиты от прямых солнечных лучей (засветов). Порой в тех же целях используют сотовую бленду — она более компактная, но немного затемняет изображение. Некоторые стрелки используют наглазники, чтобы избежать помех от солнца при прицеливании через окуляр.

Выбор крепления

Прицельное приспособление можно установить как моноблочный кронштейн, так и на раздельные кольца. Преимуществом колец является самостоятельный выбор, стрелком, места закрепления прицела к монтажной базе. В свою очередь моноблок, хорошо себя покажет в условиях, где необходима повышенная прочность и выносливость, к примеру, в пружинно-поршневых винтовках.

Моноблочный кронштейн производителя Gamo обеспечивает лучшую жесткость крепления, по сравнению с простыми кольцами

Для крепления на ППП необходимо наличие специального стопора, который ограничивает сдвиг креплений и прицела по базе.

База «ласточкин хвост» в большинстве случаев еще на заводе выполняются фрезеровочные работы на казенной части пневматики. На фото так же можно видеть прорези под стопор

Планки Вивера (Пикатинни) обычно крепятся непосредственно стрелком

Моноблоки и кольца отличаются по типу крепления к оружию — это либо планка Вивера (Пикатинни) шириной 22мм, или «ласточкин хвост» ширина которого 11 мм. Диаметры труб оптических прицелов уже были описаны ранее, обычно это 30 мм или 25,4 мм. Выбирайте верный.

Крепежные кронштейны и кольца различаются по величине диаметра и высоте. Следует делать выбор, оптимально подходящий к вашему прицельному приспособлению и винтовке

По высоте — кольца делятся на:

высокие — с объективом до 60 мм

средние — с объективом до 44 мм

низкие — для прицельных приспособлений с объективом до 32 мм

Многие стрелки стараются ставить прицел как можно ниже по отношению к оси ствола, у некоторых винтовок на прикладах изготовлены специальные приливы для стрельбы (типа «щека») с оптическим прицелом — в подобном случае как один из вариантов, следует применить более высокое крепление.

Рекомендации по установке

В кольцах может быть не предусмотрена прокладка из ткани, тогда следует подложить в кольца изоленту / скотч, одного витка будет достаточно. Это позволит избежать повреждения трубы (ее покрытия), за счет того, что сделает прилегание более ровным. Непосредственно, перед окончательной затяжкой винтов необходимо проверить правильность отдаления окуляра от глаза, а так же точность прицела по горизонтали. Для того, чтобы получить хорошую картинку, вы не должны «тянуться» к прицельному приспособлению. Когда выполняете пристрелку, не следует вводить поправки, непосредственно, после каждого выстрела, следует использовать усредненный результат пяти попаданий или как минимум трех.

Данных материалов вполне достаточно для выбора кольца или кронштейна, а так же установки прицела. Запомните — что самый шикарный прицел будет не лучше бюджетной модели, в том случае, если выполнить его установку на плохой кронштейн.

Как расшифровавать сокращения?

Почти все прицелы, находящиеся на сегодняшний день в продаже, обладают типовым шифром, к примеру, Tasco 3-9×32 AO. Сначала указывается торговая марка (в нашем случае — Tasco), затем идет указание кратности (от 3 до 9), а после буквы «х» — диаметр входной линзы прицельного приспосоления в миллиметрах.
Буквы, следующие за цифрами, не всегда легко расшифровываются. Вот наиболее распространенные обозначения:

AO — Adjustable Objective, фокусировка выполняется с помощью вращения передней части прицела;

RF — Rear Focus, фокусировка выполняется на окуляре (присутствует лишь на объективах с постоянной кратностью);

SF — Side Focus, с механизмом боковой фокусировки для отстройки от параллакса;

AR — Air Rifle, прицел может размещаться на пружинно-поршневой пневматике;

IR — Intensified Reticle, прицельная марка обладает подсветкой;

MD — Mil-dot, у сетки разметка в миллирадианах;

MP — MP20, разновидность миллирадианной сетки;

FT — Field Target, прицел для соответствующей дисциплины;

FFP — First Focal Plane, сетка находится в первой фокальной плоскости. Масштаб марки меняется при изменении масштаба мишени.

Для каждой цели необходим свой прицел!

Если вы любите стрелять из пневматического оружия используя механические прицелы – это великолепно. В этом случае вы можете быть удовлетворены штатным целиком и мушкой, которые установленные на пистолете и винтовке. Если вы серьезно намерены заняться стрельбой, то, в скором времени, наверняка, захотите сменить стандартные прицельные приспособления на светособирающие или полностью регулируемые. Часто, открытые прицелы являются лишь дополнением к оптическим прицелам, для тех случаев, когда последние выйдут из строя.

СО2-полуавтоматы и пневматические пистолеты часто снабжены планкой Вивера-Пикаттини, чтобы была возможность установить тактический фонарь и / или лазерный целеуказатель. На ближней дистанции лазерный целее указатель является самым простым и интуитивно понятным прицелом
— необходимо лишь выставить его «в ноль» на дальности, которая будет использоваться наиболее. Не забывайте соблюдать правила безопасности, чтобы сберечь глаза!

Коллиматорные прицелы часто применяются для стрельбы на расстояния до 25 м, поэтому они наиболее подходят для AirSoft оружия и CO2-полуавтоматов. На большие расстояния стрельба с использованием коллиматорного прицела довольно ограничена, за счет диаметра прицельной марки (довольно большого), который перекрывает мишень, а также плохого качества бюджетных коллиматоров, страдающих от низкого качества сборки и параллакса.

Принято считать, что прицельные приспособления с максимальной кратностью менее 9х являются   «охотничьими». У них маленький диаметр входной линзы, они бывают настолько бюджетные, что часто не стоят и десятой доли от стоимости винтовки. Но не следует радоваться их бюджетности — ведь в большинстве таких прицелов нет возможности избежать параллакса, и отсутствует механика поправок, а линзы лишь оставляют желать лучшего.

Прицелы с кратностью 10-16х универсальны, они пригодны к стрельбе, как по малоразмерным целям, так и по бумажным мишеням. Для того, при величине диаметра входной линзы не менее 40 миллиметров изображение будет достаточно светлым. Этот и следующие классы, предоставляют большой выбор различных моделей: спортивных, тактических, охотничьих. Эти оптические прицелы часто используются для дальней стрельбы, у прицелов с высокой кратностью, может просто не оказаться необходимого количества делений на сетке или поправок. Но подобные модели имеют свои ограничения: при кратности 10-16х, у вас не выйдет совершать точные выстрелы, без регулировки фокуса, а если захотите измерить расстояние с помощью такого прицела, у вас может не хватить точности.

Прицелы с кратностью порядка 24х — наиболее часто используются для спортивной стрельбы по мишеням (бумажным), где предварительно выполняется пристрелка. Для хорошего изображения одним из важных условия является величина диаметра передней линзы, которая должна быть не менее 50 мм. Подобные оптические прицелы следует комплектовать «улиткой» фокусировки или большим колесом — для измерения расстояния до мишени с метрической точностью.

И конечно же прицелы с большой максимальной кратностью (32х, 50х и т.д.) они необходимы лишь спортсменам.

Во-первых, из-за небольшого выходного зрачка необходимо нарабатывать особый навык прикладки к оружию, многие неопытные стрелки, пользуясь подобным прицелом, долго ищут мишень, которая к тому же оказывается мыльной и темной.

Во-вторых, подобные прицелы зачастую довольно громоздкие и весьма тяжелые их вес обычно превышает один килограмм. Процесс стрельбы при подобной кратности, даже с хорошим упором менее результативный, чем при использовании прицелов с меньшей кратностью, ведь такой оптический прицел слишком преувеличивает колебания прицельной точки оружия, он ощущает все незначительные факты, даже пульс стрелка. Чтобы каким-то образом компенсировать помехи стрелок слишком долго целиться и по факту выстрел получается менее точным, чем мог бы быть..

Для владельцев ППП-винтовок

Ни для кого не тайна, пружинно-поршневые пневматические винтовки проявляют особую требовательность к оптике. Из-за двунаправленной отдачи и сильных вибраций, которые возникают при выстреле, все проблемы с надежностью быстро проявляются и плохие прицелы быстро разрушаются, в среднем на это уходит 150-200 выстрелов.

Если вы являетесь счастливым обладателем пружинно-поршневой винтовки, вам будут интересны следующие рекомендации.

• Ищите прицельные приспособления с диаметром входной линзы не больше 40 мм. Конечно, случаи бывали, когда долго и счастливо использовали прицелы с линзами порядка 50 мм, на пружинно-поршневых винтовках, но в большинстве случаев исключение, а не правило.
• Делайте выбор в пользу моделей с постоянной кратностью, они менее подвержены разрушительным действия вибрации и отдачи.
• Закрепляйте прицельное приспособление исключительно на кронштейн-моноблок, обязательно используя стопор.
• Лучше выбирать из моделей, которые специально предназначены для работы на ппп винтовках.

Идеальных прицелов нет, существуют лишь подходящие — под ваши цели и оружие.

Оптика для пневматического оружия

Выбор типа прицела зависит от тех задач, которые мы ставим перед оружием. То есть то, что больше необходимо. Удобство и скорость прицеливания при стрельбе на вскидку по движущимся целям или, к примеру, кучная стрельба с упора.

Можно выделить несколько типов прицелов, применимых для стрелкового оружия:

Апертурные (кольцевые и диоптрические) прицелы

Лазерные целеуказатели (ЛЦУ)

Открытые прицелы.

Открытый прицел это целик и мушка, расположенные на одной оси. Прицеливание осуществляется визуальным совмещением прорези целика с мушкой и целью (достижение соостности). При правильном прицеливании мушка должна находиться в прорези целика так, чтобы просвет с правой и левой стороны был одинаковый, а верхняя грань мушки находилась на одной высоте с верхней гранью целика. Правильное совмещение мушки и целика для разных типов открытого прицела указано на рисунке ниже.

Для пристрелки оружия прицельная планка регулируется по вертикали и горизонтали. Гораздо реже можно встретить регулируемую мушку. На некоторых пистолетах не регулируется и планка, в этом случае считается, что кучность данного пистолета не столь высока, чтобы производить «ювелирную» настройку.

В последнее время получили распространение оптоволоконные мушки ярко зеленого или красного цвета. Они упрощают прицеливание в сумерках.

Открытый прицел одинаково удобен как в стрельбе по подвижной мишени, так и по статической.

На гладкоствольном дробовом оружии, где необходима моментальная стрельба на вскидку по быстро движущимся целям, целик отсутствует. Прицеливание осуществляется за счёт прицельной планки во всю длину ствола и мушки, расположенной вблизи дульного среза в виде шарика. Это диктуют условия стрельбы – нет времени на длительное прицеливание и стрельба ведётся дробовым снопом.

Плюсы – простота, малая масса, неприхотливость, прочность, дешевизна.

Минусы — неудобство в прицеливании, что связано с невозможностью одновременно сфокусировать зрение на трёх точках (целик, мушка, цель), находящихся на разном удалении от глаза. Данный факт приводит к усталости глаз при длительных упражнениях в стрельбе. Относительно невысокая точность стрельбы.

Апертурные (кольцевые и диоптрические) прицелы.

Кольцевые прицелы — схожи по конструкции с открытыми, но целик представляет собой либо щиток с круглым отверстием (апертурой), либо кольцо. Мушка тонкая, часто по краям обрамлённая кольцом или полукольцом для удобства прицеливания. Прицеливаясь, стрелок смотрит через отверстие (апертуру) в целике, но при этом не фокусируясь на нём.

Плюсы – хороший обзор вокруг цели видимой через прицел (в открытом прицеле видимость снизу ограничена целиком). Высокая скорость прицеливания в сравнении с открытым прицелом. Лучшая кучность, нежели в открытом прицеле.

Минусы – целик ограничивает видимость за пределами апертуры. Не применимы на пистолете.

Диоптрические прицелы – разновидность апертурных прицелов. В диоптрических прицелах отверстие в целике очень маленькое, размером со зрачок глаза. Через данное отверстие цель видна с большой резкостью, за что прицел и получил своё название.

Щиток целика достаточно большой, и полностью перекрывает обзор. Из всех механических прицелов диоптрический самый точный, но имеет ограниченное поле зрения и не годится для стрельбы по подвижным целям. Благодаря этим качествам, в основном, получил распространение в спортивной пулевой стрельбе.

Плюсы — лучшая из всех механических прицелов кучность стрельбы.

Минусы – узкое поле зрения через прицел. Отсутствие обзора за целиком. Малопригоден для стрельбы по подвижным целям. Не применимы на пистолете.

Оптические прицелы.

Оптические прицелы – прицелы для высокоточной стрельбы. Основная особенность — увеличение видимой цели. Для прицеливания стрелок смотрит в окуляр прицела, в котором видна прицельная сетка и цель. Наводя перекрестье прицельной сетки на цель, осуществляется прицеливание. При этом стоит учесть, что глаз стрелка должен находиться на оптической оси прицела и на определённом расстоянии. При правильном прицеливании через прицел не видно боковых окружных теней.

Разновидностей оптических прицелов очень много. Классифицировать их можно по кратности увеличения и диаметру линзы объектива. При маркировке прицелов указываются два этих основных параметра.

(название производителя) 4х32 – означает прицел кратности 4х с объективом диаметром 32мм.

(название производителя) 4-12х50 – прицел переменной кратности от 4х до 12х с объективом диаметром 50мм.

Прицелы малой кратности (3х-4х). Используются преимущественно для охоты и стрельбы на малых дистанциях. Дело в том, что чем больше кратность прицела, тем меньше угол зрения (область, видимая через прицел) при одинаковых диаметрах объектива.

Соответственно, если цель подвижна, её очень сложно «поймать» в зону видимости прицела. А также при быстром движении винтовки видимые объекты будут быстро перемещаться и утомлять глаз.

Увеличить видимую область можно большим объективом. Использование широкого объектива даёт ещё одни плюс: в прицел попадает больше света, он становиться более «светлым», что благоприятно для улучшения видимости и удобства.

Прицелы большой кратности (6х-16х и выше). Применяются для стрельбы по статическим целям, как правило, на расстоянии (для пневматики) более 20 м. Ближе использовать подобные прицелы не целесообразно из-за проблем с фокусировкой и малым углом зрения.

Подобные прицелы довольно громоздки и тяжелы, что не совсем удобно для охоты. Зато стрельба со станка или упора их стихия, на довольно приличном расстоянии можно видеть цель размером с монету, поэтому это лучший выбор спортсмена в бенчресте. Прицелы с большой постоянной кратностью довольно редки. Чаще всего это прицелы с переменной кратностью, которая регулируется воротком на трубке прицела.

Для регулировки прицела, установленного на оружие, используют боковые воротки, за счёт которых осуществляется корректировочное перемещение прицельной сетки по горизонтали и вертикали. Перемещение по вертикали часто применяется для корректировки прицела при стрельбе на разные дистанции. Для этого стрелок наносит на вороток шкалу (шаг шкалы индивидуален и зависит от многих параметров: БК пули, начальная скорость пули и т.д.).

В оптических прицелах используются разные типы прицельных сеток. Для стрельбы в сумерках на некоторых прицелах сетка подсвечивается.

С помощью прицельной сетки можно измерить расстояние до цели, если известны её размеры. Если кратность переменная, дистанцию надо определять с учётом установленной кратности.

Например: при изменении кратности с 8х на 4х размер картинки, которая поместится между двумя милами (рисками в прицельной сетке), при неизменной дистанции увеличится в два раза, а размер объектов на ней, соответственно, уменьшится в два раза. Прицелов с разнообразными прицельными сетками много, поэтому к каждому прилагается инструкция, в которой описаны способы измерения дистанции с помощью прицельной сетки. Это можно выяснить также и опытным путём. Зная действительные размеры объекта, видимого между рисками прицела, меняя дистанцию до объекта и кратность прицела, можно легко составить таблицу определения дистанции до цели по кратности прицела и размеру объекта в прицеле. Кроухантеры и охотники ориентируются на размер животного или птицы при определении дистанции до них.

Если долго упражняться в стрельбе с оптическим прицелом, зажмуривая один глаз, то глаза быстро устанут. Хорошая привычка не зажмуривая глаза акцентировать внимание на видимую через прицел область. Свободный глаз при этом даёт возможность быстро найти цель.

На многих прицелах возможна регулировка диоптрий для близорукого стрелка, колесико регулировки располагается на окуляре.

Для удобства прицеливания можно применять резиновые наглазники они гасят боковые блики света.

Так как пневматическое оружие не испытывает такой отдачи и вибрации при выстреле, как огнестрельное, требования к прочности оптического прицела ниже, что делает оптические прицелы для пневматики дешевле и легче, нежели для «огнестрела» (за исключением малокалиберных винтовок под патрон 22LR, к ним применимы те же прицелы, что и на пневматику). Однако для ППП винтовок лучше использовать прицелы для «огнестрела», так как пружина даёт внушительные вибрации, которые резко снизят срок службы «плюшевого» прицела.

Для крепления к оружию, используются крепёжные кронштейны виде колец, два отдельных или объединённые в моноблок (моноблок обеспечивает более жёсткое крепление, удобно монтировать и демонтировать прицел на оружие).

Трубка прицела зажимается в кольца, а кольца в свою очередь крепятся к ствольной коробке оружия. Есть два распространенных типа крепления к ствольной коробке: ласточкин хвост и планка вивер. Кольца или моноблок, естественно, надо выбирать соответствующие типу крепления на ствольной коробке.

Плюсы – удобство в прицеливании, увеличение размеров видимой цели, и, как следствие, удобство при длительных упражнениях в стрельбе, а также высокая кучность стрельбы.

Минусы – большая масса (особенно крупные прицелы), что может привести к нарушению баланса винтовки и следовательно к усталости стрелка, особенно при стрельбе с рук. Дороговизна. Довольно сложное устройство. Начинающие стрелки могут столкнуться с трудностями в настройке и пристрелке прицела. На пистолете не применимы.

Коллиматорные прицелы.

Коллиматорные прицелы — пожалуй, лучшие прицелы для стрельбы по движущейся цели. Впервые появились в авиации, где скорость прицеливания и правильное упреждение при стрельбе по быстролетящим целям едва ли не главное требование к прицелу. В стрелковом оружии начали применяться сравнительно недавно.

Стрелок прицеливается, совмещая прицельную марку с мишенью. При этом глаз сосредоточен только на двух объектах светящаяся марка и мишень. Не требуется совмещения оптической оси прицела с глазом стрелка. При перемещении глаза относительно прицела, визуально марка остаётся на цели, и перемещается относительно взгляда стрелка. То есть для точной стрельбы не критично положение оружия относительно глаза. Это даёт массу преимуществ, в стрельбе с рук, в движении по быстродвижущимся целям и т.п. Коллиматорный прицел хорошо подходит для охоты с дробовым ружьём.

Достигаются положительные качества коллиматорного прицела за счёт его устройства. Прицельная марка является отражением на линзе прицела, спроецированным на неё источником света. Через эту же линзу стрелок видит цель, совмещая цель и марку, осуществляет наведение оружия. Прицельные марки могут быть разными от простейшей красной точки, до фигур с несколькими окружностями разного диаметра, которые упрощают расчёт упреждения при стрельбе по движущимся целям.

Некоторые прицелы имеют небольшое увеличение, обычно не более 2х, которое указывается производителем.

Различают два типа коллиматорных прицелов открытый и закрытый.

В закрытом коллиматорном прицеле источник света расположен внутри корпуса, чаще всего выполненного в виде трубки.

Открытые коллиматорные прицелысостоят только из одной линзы и открытого источника света.

Даная конструкция, напротив, предоставляет хороший обзор стрелку, так как цель видна через небольшую рамку с линзой. Но такая конструкция подвержена загрязнению и влиянию погодных условий, что может значительно искажать проецируемое на линзу изображение.

Крепятся прицелы непосредственно на ствольную коробку, крепления бывают двух типов ласточкин хвост и вивер.

Плюсы – удобство в прицеливании как по подвижным целям, так и по статическим. Малые размеры и масса в сравнении с оптическими прицелами. Возможность длительных тренировок без утомления глаза. Удобство использования на пистолете.

Минусы – прицел открытого типа может засоряться.
