Как подключить моноблок на фронт и саб

усилитель не плохой у вас,можно конечно и поменять,но от штатной магнитолы в качестве прироста не будет,поэтому смысла нет в замене. при мосте не много будет прибавка в громкости и много в искажениях

При подключении системы повышения звуковых частот возникают проблемы, когда автовладелец производил настройку усилителя под фронт, но систему случайно подсоединил к выходу на задние колонки или сабвуфер. Поэтому перед подключением следует изучить панель и определить выход на передние и задние каналы. Их разделяют линией с надписью FRONT и REAR.

HPF / LPF (ФВЧ / ФНЧ)

Hight pass filter (HPF), он же фильтр высоких частот (ФВЧ) — отфильтровывает (отсекает) низкие частоты, оставляя высокие.

При настройке сабвуферного усилителя установите регулятор примерно на 20 Hz, чтобы отсечь инфразвук и не тратить энергию, так как вы все равно его не услышите. Для среднечастотных динамиков HPF выставляется в районе 80 Hz, чтобы убрать диапазон низких частот, для которого динамик не предназначен и не сможет его отыграть. Если у вас выделены отдельные каналы или даже отдельный усилитель для твиттеров (пищалок) — HPF выставляется в районе 3000 — 5000 Hz в зависимости от модели, что бы не спалить их.

Все приведенные цифры являются примерными, для получения более точных и безопасных значений изучите характеристики ваших динамиков!

Low pass filter (LPF), он же фильтр низких частот (ФНЧ) — противоположен HPF и срезает верхние частоты, оставляя нижние.

Для сабвуферов устанавливается в районе 50-80 Hz в зависимости от типа оформления (ЗЯ, ФИ, и т.п.), чтобы отсечь частоты, для которых сабвуфер не предназначен. Аналогично и со среднечастотниками, для них режьте в районе 1400-1600 Hz.

Если есть возможность, то можно ограничить твиттеры на 20 000 Hz, но это не обязательно.

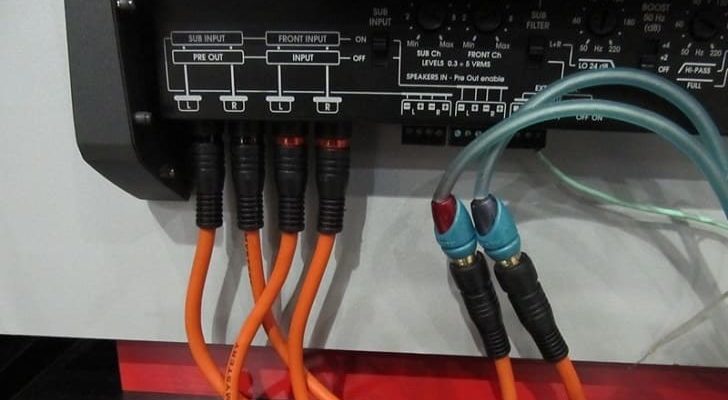

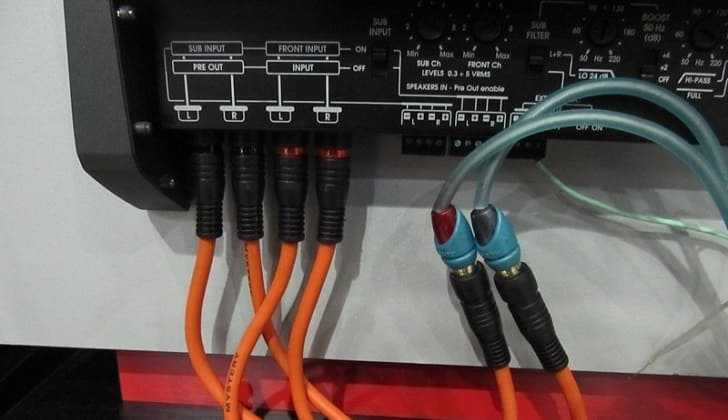

Как подключить и настроить усилитель под фронт (FRONT) в автомобиле

Gain (чувствительность) часто путают с громкостью, но это не совсем правильно.

Gain (гейн) — это регулировка входной чувствительности усилителя для согласования с магнитолой. Но не будем забираться в дебри и рассмотрим эту настройку с точки зрения полезной для пользователя.

Иногда значение Вольт (V) указанное на регуляторе может ввести в заблуждение. Дело в том, что чувствительность измеряется в Вольтах. Чем меньше V — тем выше чувствительность — тем громче будет играть динамик и наоборот.

Для начала будет полезно посмотреть понятое видео про то, как работает гейн на усилителе:

Настройка гейна на слух (1 способ)

Имея хорошее сабовое звено, не пользуйтесь эквалайзером и различными басовыми улучшайзерами, забудьте про bassboost на усилителе — поэтому перед настройкой гейна проверьте чтобы все это было отключено!

Установите регулятор на минимум и включите музыку, которую вы обычно слушаете. Прибавляйте громкость магнитолы на 3/4 от максимума, услышав искажения в звучании саба раньше — остановитесь и убавьте громкость на пару делений. Переходите к усилителю. Попросите помощника медленно прибавлять регулятор гейна до появления новых искажений, а услышав их, остановите вращение и убавьте на 10 %.

Настройка громкого фронта на магнитоле

Эта настройка является безопасной для аудиосистемы, но не является абсолютно верной для всех аудиосистем. Дальнейшая регулировка производится под конкретную систему и слушателя.

Настройка магнитолы зависит от ее конкретной модели, здесь рассмотрим настройки которые есть практически на любой магнитоле.

1. Настройка магнитолы: 1.1 Bass Boost — ЗЛО! Забудьте про него! Ставим 0 или OFF 1.2. Loudness — тонкомпенсация, в системах с внешними усилителями сначала выставляем тонкомпенсацию, потом согласовываем уровни ГУ и усилителя, либо вообще не пользуемся этой функцией. Если ГУ и внешний усилитель согласованы по уровню и после включить тонкомпенсацию — возможно появление клипинга! 1.3. Эквалайзер — с помощью него можно компенсировать недостатки звучания системы, лично я изначально ставлю его полностью в 0, далее при выявлении недостатков звучания со временем корректирую звук. Здесь так же при увеличении определенных частот на внешнем усилителе возможно появление клипинга, об этом стоит помнить. 1.4. Sound Retriver и другие различные «улучшайзеры звука» — Как и в случае с тонкомпенсацией выставляются до согласования ГУ с усилителем, либо вообще не используем. 1.5. Кроссовер магнитолы: При наличии такового выставляем — 1.5.1 HPF — Зависит от типа динамиков, открываем спецификацию и смотрим от скольки Гц он играет и ставим срез. Ориентировочно 16 см мидбасс от 80 Гц, 13 см — 100-125 Гц. Середина 150-200 Гц. Еще раз повторяю это не истина последней инстанции, все зависит от конкретного динамика и того сколько Вт на него будет подано (чем ниже будет срез тем меньше Вт можно подать на динамик). Порядок фильтра — на слух (чем больше порядок фильтра тем меньше вероятность выхода из строя динамика на высоких мощностях) 1.5.2 LPF — Зависит от типа акустического оформления сабвуфера. Ориентировочно 60 — 80 Гц. Порядок фильтра — на слух. Уровень желательно установить на 0, и регулировать громкость непосредственно с усилителя.

Как подключить фронт

Для подключения фронта через усилитель следует воспользоваться пошаговой инструкцией. Она состоит из нескольких последовательных этапов. Иначе могут возникнуть проблемы, если автовладелец подсоединил систему к выходу задних колонок:

• Включают электропроводки от динамиков аудиосистемы с нужными разъемами на фронте.
• Подключают магнитолу посредством соединения необходимого кабеля с проигрывателем в машине.
• Распределяют звуковой сигнал. Усилитель должен самостоятельно подать импульс на сабвуфер и динамики с высокой частотой. Это же распространяется и на среднечастотные колонки.

Подключение фронта через усилитель поможет регулировать нужные параметры устройства. Сделать это будет предельно просто. Перед настройкой надо определиться с опциями управления в процессе подключения. В каждом усилителе присутствует Crossover Selector. Он предназначен для переключения фильтров. Когда устройство работает в положении LP, он работает на низких частотах.

Если подключить AP, то усилитель находится с деактивированными модификациями. На задней панели есть специальный регулятор. Его применяют для изменения частот на срезе фильтров. Мощность настраивается задействованием Level. Она позволит выбрать нужный уровень. Функция Bass Boost усиливает низкие частоты.

Как настроить фронт

Первоначальная настройка фронта на усилителе подразумевает регулировку кроссоверов и частотного уровня. Причина усиления не имеет значения. Чтобы настроить усилитель с учетом фронтальных параметров, нужно отключить модификации и корректировки звучания. Когда это не представляется возможным, регулировку звука ставят на нулевой уровень. Автомобилистам желательно учитывать, что 2 процедуры не могут приводить к одинаковому результату.

Пассивные кроссоверы устанавливают на среднюю мощность высокочастотности. Аналогичное действие понадобится и при отключении ВЧ-сигналов, отличающихся от 0. При регулировке выставляют значение 3 Дб. Для фильтра низких частот активных кроссоверов настраивают показатели под одинаковые значения. Они находятся в пределах от 75 до 80 Дб.

Показатель усиления звука на каналах должен быть на минимальном уровне.

Значение желательно такое же, как и на акустике. Выполнение всех шагов предполагает регулировку подключенного усилителя к присоединенной установке на фронт.

После необходимой подготовки настраивают входную чувствительность системы. При следовании приложенному руководству можно заметить неправильный коэффициент. Поэтому выставляют показатель, ориентируясь на личные ощущения. Однако не стоит выбирать максимальный уровень. Значение усиления уменьшают для снижения запаса громкости. Это позволяет сделать звучание более качественным.

Чтобы определить верный показатель усиления, рекомендуется прослушивать музыку. Тогда настройка будет результативнее. В отдельных аудиофайлах повышают значение до появления искажений звука. Затем снижают показатель. Для высокой громкости выявляют уровень возникновения шумов. После завершения регулировки усиления переходят к выставлению сабвуфера.

Для настройки каналов подключают провод от установки к REAR. Фронтальные колонки подсоединяют кабелем к разъемам. Потом выставляют низкие частоты на нулевое значение. Оно должно быть аналогичным для обоих каналов сабвуфера.

READ Как подключить интернет на мегафоне башкортостан

В конце кроссовер для колонок устанавливают на HP. Чтобы отрегулировать REAR, выбирают режим LP. Потом изменяют параметр настройки фазы. Это сделает звучание гармоничнее.

Настройка 2 полосной системы авто

Все фильтры на усилителях выключены. Все настройки с ГУ. На усилителях используем только Gain. Пищалки предварительно режем примерно на 4кГц снизу вторым порядком(12дб/окт)* (тут речь про обычные пищалки, а не рупора)

Мидбасы сверху на 2,4 кГц тоже вторым. Снизу примерно на 80Гц вторым. Все фильтры на усилках выключить. Гейн в минимум. Дальше ставим качественную запись, выкручиваем на магнитоле звук почти в максимум. И плавно поднимаем гейн пока не услышим искажения. Потом чуть обратно.

Начинается тонкая настройка. Ставим песню с низким мужским вокалом. Можно и низкий женский. Главное чтоб было меньше музыки и больше слов. И один вокалист.

Настройка 2х полосной системы

Всем доброго времени суток! Парни помогите порезать частоты на магнитоле Alpine 9853 , для начального уровня чтоб железо непогарело, хотябы примерно как должно это выглядеть. Подключено у меня так: ГУ положение стоит F/R/Sub-W, из ГУ-межблоки(RCA)подключил к усилку-audison srx4 так -Front в front, Read в read , разьем Sub подключен к моноблоку MTX Thunder421D,.

у меня в инструкции вот такая хрень написана, куда жмать я понял ,посоветуйте какие цифры ставить

С помощью кнопки SOURSE/POWER установите значение крутизны Диапазон настройки крутизны: 0 (FLAT-плоская), 1 (6 Дб/окт.), 2 (12 Дб/окт.),3 (18 Дб/окт), 4 (24 Дб/окт.)

Вращая ручку управления , отрегулируйте уровень выходного сигнала Диапазон настройки : -12 ÷ 0 Дб

Для настройки других каналов повторите шаги

#2 OFFLINE bacis

Ставить в автомобиль 2 динамика или 4 динамика, а может 6? На чистоту звука влияет качество колонок, а не их количество. Очень многие автовладельцы ограничиваются двумя среднечастотными компонентными динамиками в передних дверях и пищалками на стойках, сзади же ставится сабвуфер, который отыгрывает низкие частоты. Таким образом, весь спектр звука в автомобиле раскрыт.

Также популярен вариант установки 4-х коаксиальных динамиков, в передние двери 2х-3х полосные, в заднюю полку 3х-4х полосные. Количество колонок, которые можно установить, ограничен лишь размером автомобиля и желанием его владельца. На различных конкурсах по автозвуку можно увидеть автомобили с десятками колонок, установленных по всей машине. Вам вполне может хватить 2 динамиков в передних дверях, все зависит от музыкальных предпочтений.

Укладка проводов

Фиксация кабелей питания и подача аудиосигналов становятся первоначальной планкой во время совершаемых настроек. Перед стартом монтажа следует определиться с начальным местом настройки усилителя: согласно стандартному правилу, кабель нужно укладывать под 300 мм (включая запасную часть), а сама укладка оставляется под обшивками салона. Заодно провод получится подключить к зажимам аккумуляторной батареи или к силовому кабелю стандартной электрической проводки (как дополнительный вариант).

В цепи непременно фиксируется защитный предохранитель: точка монтажа должна гарантировать свободный доступ для тщательного изучения или замены. Если при попытке подключить конденсатор, прокладку нужно направить через перегородку кузова, то ее стоит провести к нештатным каналам. В случае их отсутствия советуют создать отверстия, защищенные специальными пластиковыми фиксаторами.

Провода для подключения сабвуфера не должны напрямую пересекаться с заостренными кромками из металла, сдавливаться обшивками и находиться в зонах, подверженных повреждению конденсатом.

Заземление

Правильно подключить заземления или отрицательный провод питания можно параллельно с настройкой положительного проводника. Для монтажа рассматриваемого кабеля советуют применять специальные болты, которые есть в автомобиле (на кузове).

Чтобы добиться хорошей работы контакта, нужно тщательно очистить металл от любого проявления коррозии, остатков краски и грунта.

Край провода должен быть дополнен специальной клеммой, которая максимально сильно фиксируется гайкой.

Процесс и схемы подключения

Для того чтобы верно сориентироваться, как подключить сабвуфер, стоит понять, к какому типу оборудования нужно отнести приобретенную модель. Они бывают 2 вариаций: актив и пассив. Изучая популярные схемы подключения сабвуферов в авто с настройкой к стандартной магнитоле, нужно сделать акцент на такие моменты, как:

• каркас и усилитель (габаритные детали) должны располагаться максимально компактно, и нужно заранее обдумать, где их разместить;
• позаботиться о хорошем охлаждении (во время работы происходит мощный нагрев, поэтому воздух должен свободно циркулировать);
• пресечь короткое замыкание (если нет аналога для связи и проводов контроля, то программе потребуется подпитка от аккумулятора).

Для управления также необходим формат System Remote Control: без него схема подключения не будет действовать. Когда в приборе априори нет данного выхода, то советуют проложить напрямую непрерывный поток вольт на начало сабвуфера.

Что нужно для подключения

Для эффективной организации подключения конденсатора в сабвуфере своими силами в домашней обстановке стоит подготовить следующий набор инструментов:

• щипцы (строительные) и нож;
• гаечный и разводной ключи;
• изолента (или что-то похожее для временной фиксации);
• плоскогубцы;
• проводка (аккумулятор, «тюльпаны» и провод «+»);
• стяжки и съемники из пластмассы;
• силовой и акустический кабели;
• предохранитель (минимум на 60А).

При монтаже особое внимание нужно уделить подбору элементов для подпитки сабвуфера и кабеля для акустики. Это зависит от категории транспорта и доступности для последующей прокладки проводки прямо под декоративной обшивкой автосалона. Сечение тесно переплетено с мощностью комплекта или усилителя: сила тока должна соответствовать силовому кабелю и не достигать перегрева.

Подключение пассивного сабвуфера

Алгоритм, согласно которому проходит подключение пассивного саба, выглядит как особая конструкция, включающая 1 или чуть больше динамиков низкой частоты, набор фильтров и усилителя. Они объединены в единый корпус, который изготовлен из фанеры или дерева (плотная основа). Желая подключить пассивный сабвуфер к ресиверу, придется потратить около 1-3 часа, что зависит от личных умений и состояния машины.

Процедура состоит из следующих этапов:

• Перед стартом работ с АКБ следует удалить клеммы (что автоматически исключит случай короткого замыкания).
• Нужно отыскать проделанное отверстие, которое прикрыто заглушкой. На отечественном транспорте его может не наблюдаться, и придется дополнительно сделать отверстие и оформить уплотнение герметиком.
• Для объединения с магнитолой потребуются «тюльпаны», а также запасной провод, который позволяет управлять питанием.
• «Тюльпаны» соединяются в соответствии с расцветкой разъемов. Для параллельного подсоединения саба и техники задействуют требуемый «+» провод.
• Проводку под капотом стоит расположить в штатном жгуте и аккуратно вывести в салон; заранее продумать, как установят кабель питания.
• Иногда потребуется временно удалить салонную обшивку и накладки порогов — тут следует исключить защемления или изломы.
• После финала монтажа все эксплуатируемые детали крепят обратно в кузове, через отверстие. А подключение пассивного сабвуфера с питанием происходит с ориентацией на полярность.
• Следует найти расположение клеммы и соединить ее с кабелем питания встроенной магнитолы.

Остается настроить подключение сабвуфера к ресиверу. При смене настроек двухканального усилителя ради разделения мощности все каналы присоединены к одному прибору.

Конденсатор можно вовсе не использоваться: данная деталь необходимо только, когда усилитель характерен максимальной мощностью выше 400 Вт. Но настройка сабвуфера в прямом подключении спровоцирует крупный расход энергии, что повлечет скорейшую разрядку.

Без усилителя

Порой необходима активация подключенного пассивного сабвуфера напрямую к технике, без смежных усиливающих дополнений.

Настроить так связь можно, но нужно, чтобы на динамическую головку переходила вся линия частот вместо низких копий.

Тогда сигнал на сабу набирается от любого из каналов магнитолы.

Прямое присоединение к моноблоку — иногда может выйти из строя усилитель центрального типа, поскольку сопротивление бывает различного калибра, что ведет к перегрузке выхода в магнитоле.

Подключение активного сабвуфера

Активный саб — заранее подготовленный акустический блок, в который входит не только динамик и фильтр, но и усилитель прибора. Подобное оборудование подключить гораздо проще, и качество мелодии опережает пассивный аналог. Хотя, по акту, уровень звука зависит, насколько качественно проведено подключение. Самый надежный способ настройки активного сабвуфера представляет примитивную последовательность шагов:

• Обесточить автомобиль, а потом снять клеммы с аккумуляторной батареи.
• Проложите силовой кабель к точке фиксации сабвуфера, при этом сам провод желательно не должен оставаться под педалями или мешать соседним механизмам.
• Оставить предохранитель недалеко от аккумулятора. Присоединять силовой кабель к клемме АКБ не стоит.
• Снять штатную магнитолу и тщательно осмотреть заднюю панель, чтобы найти линейный выход для низких частот и провод управления.
• Для подключения активного сабвуфера к магнитоле следует проложить акустические элементы и провод REM под обшивкой и прочно зафиксировать их.
• Заземление нужно взять от металлической поверхности кузова машины, зону скрутки изолировать и установить прибор в штатное место.
• В конце стоит подключить кабель питания напрямую к клемме «+» аккумулятора и гарантировать большое сечение.

Когда сразу в схеме подключения активного саба магнитола дополнена специальным разъемом, то коммутирование пройдет гораздо легче. Тогда достаточно установить коаксиальный кабель с разъемом: с первой стороны провод соединится с выходом SubOut, а с противоположной — с Lineln. Присоединение активного сабвуфера к ресиверу отличается встроенным усилителем, что дает возможность экономить пространство в транспортном средстве.

Без линейного выхода

Иногда автолюбители попадают в ситуацию, когда попытки подключить сабвуфер к штатной магнитоле пересекаются с проблемой в виде отсутствия связи с усилителем пассива или активной программой. Но заменять технику в авто без линейного выхода не нужно. Настроить прибор можно через альтернативный вход, как запасной конвертер уровня сигнала. С адаптера забирают высокоуровневый поток на усилитель. В зависимости от имеющегося типа можно контролировать подачу, если это необходимо (ради пропадающих искажений).

Подключение от компьютера к магнитоле

Когда стандартная подача штатной мелодии в авто не устраивает, и нужны способы быстро улучшить звук, то хорошим решением является попытка подключения сабвуфера с компьютера напрямую.

Прибор можно настроить 2 путями: подав питание посредством инвертора 12/220W или через любые контакты (+12W) на плате.

Правильно подсоединить его помогут тестер и минимальные знания в радиоэлектронике. Сориентировавшись с аккумулятором, нужно подать аудиосигнал на сабвуфер, до этого оформив его с прямолинейного выхода техники за счет экранного кабеля запрашиваемой длины.

Через кроссовер

Такая замена дублирует фильтр, разделяя частоты по диапазонам и тем самым улучшая уровень звучания в автомагнитоле. Они бывают не только активные и пассивные, но и одно- и двухполосные. Каждый вариант накопителя отличается собственными преимуществами и недостатками, а также ценой.

Уделить внимание стоит и их расположению:

• пассивные настраиваются перед динамиками, хватает 1 штуки;
• активные кроссоверы располагают напротив нескольких усилков.

Сами динамики нуждаются в подсоединении к сабвуферу отдельным канальным проводом. Важно учесть, что если не использовать фильтр частот при подключении саба, то будет подаваться полный диапазон — от низких до высоких. А без разделения подача звука будет хуже.

Подключение двух сабвуферов

Для подключения двух сабвуферов нужно состыковать их смежные провода по стандартному принципу: «+» соединить с «+», «-» к аналогичному «-». Необходимо, чтобы настроенный прибор был тщательно подобран к относительно технических характеристик другого устройства. Подключение пары может быть:

• Последовательное. Так владелец машины получит общее сопротивление в 4 Ома, а большая доля усилителей формата АВ рассчитана лишь на фиксированное сопротивление. Итоговая мощность динамиков при этом суммируется.
• Параллельное. В запасной схеме итоговый размер сопротивления обязан быть мощностью в 1 Ом; данный показатель уже считается критическим для большинства усилителей типа АВ, а для соседнего класса D — это рабочий уровень.

В процессе все зависит от того, как устанавливать усилитель, где рассматриваемые 2 сабвуфера будут подключены в перспективе.

Моноблок на фронт

Подскажите, имея по 4 динамика по 8 Ом на 1 дверь, можно ли их подключить отдельно к моноблоку? Т.е будет по моноблоку на дверь параллельно в 2 Ома подключено. И если такое возможно, то как это все настроить на ГУ?

каких динамиков, к какому моноблоку, вариантов много, гадалок мало)

Ну взять к примеру Hannibal X6L 8 Ом и Kicx QS 1.400

ну если усилок поддерживает нагрузку в 2 ома и может играть в полную полосу, то что смущает? Моноблок это просто 1 канал усилителя, 2 моноблока -2 канала.

по каким параметрам смотреть сможет усилитель играть в полную полосу или нет? И еще, получается сигнал идет с ГУ на усилитель 1 двери, затем от него на 2 дверь? Или с помощью У-кабеля можно разделить сигнал?

смотреть по параметрам усилителя(полоса частот), ваш вариант вроде как не подходит.Сигнал с гу идёт минимум левый-правый, не нужно ничего делить.

левый на один усь, правый на второй?

Я бы на вашем месте поискал 2х канальник помощнее, моноблоки для сабов

даже дело не этом сложно или нет, просто интересно моноблок можно кинуть на фронт или нет, и что для этого нужно. Каие параметры смотреть и т.д.

ну кидай если подходит по параметрам(выше писал каким) только зачем? и потребуется 2 моноблока, или у тебя желание всё к одному подключить?

ну смотри допустим моноблок выдает 600 ватт в 2 ом, это на дверь 600 ватт = по 150 на динамик. 2-х канальник в 2 ома должен выдавать 300 ватт на канал. На каждый канал по 2 динамика получается по 150 ватт. Одно и тоже, но если хочеться больше мощности? А поканальника не найти настолько мощного?

я хочу 2 моноблока

Как вариант Pride FR2500 или Audio Extreme OGO-2500D, они как раз созданы как моноблоки на фронт, играют в полную полосу.

Спасибо. Я правильно понимаю что номинал ватт будет делиться на все колонки которые будут к нему подключены?

Подключение сабвуфера к магнитоле

Подключать сабвуфер к магнитоле необходимо только через усилитель. Так как встроенной мощности магнитолы не хватит для правильной работы сабвуфера и нормального баса вы не получите. Цепочка подключения простая: магнитола-усилитель-сабвуфер. Магнитола передает сигнал на усилитель. Усилитель в свою очередь этот сигнал усиливает и отправляет его на сабвуфер.

Для чего нужен усилитель?

Усилитель используется для увеличения запаса по громкости, снижения искажений и повышения качества звучания музыки. Встроенного усилителя магнитолы не хватит для раскачки тяжелого низкочастотного динамика, от чего будут появляться большие искажения, уровень громкости будет низким и с большой вероятностью сабвуфер может выйти из строя или попросту «сгореть».

Если у вас активный сабвуфер, то дополнительный усилитель вам не потребуется, потому что он уже встроен в корпус саба (подробнее об активных сабвуферах). Для пассивного сабвуфера придется подобрать усилитель (как правильно это сделать читайте на этой странице).

Рекомендуемые сообщения

Вопрос в следующем, можно ли данные моноблоки использовать на сабы, а не по их прямому назначению.

Deaf Bonce DB-OGO2500D

Кто что скажет?

Изменено 24 февраля, 2016 пользователем arms (Николай)

Ссылка на комментарий

Не совсем понял вопрос — «можно ли данные моноблоки использовать на сабы а по их прямому назначению ?», но не суть, на фронт — стоят в F-13 и ещё несколько проектов и стабильно работают, видел AE OGO 2500D в 0.2 Ома на сабы запустили(

пропустил предлог «не»

да хочу купить такой но использовать их на два саба, а не по их прямому назначению.

ONYX, он еще не куплен, еще в поиске, но есть сомнения. Они же рассчитаны на фронт?

я думаю рассчитаны они на саб,с возможностью подключить на фронт

моноблок с широким диапазоном воспроизведения!

Sound Stars team-Ви Чемп Раша

Так может и купить моник предназначенный для этого?

вы прям мистер очевидность):good: не нашел других усилителей, попался вот такой широкополосник. Отсюда и возник вопрос.

еще вопрос Pride FR2500 регулятор идет без лампы клипа возможно ли туда вкорячиться регулятор скажем от Pride 2500к?

В том и прикол, что смысл не понятен был данных действий. Ну, а раз цену привлекательную нашли, надо брать, однозначно надо брать)

Тарампсы хд серии тоже широкополосные хоть пищалку режь,отлично качал саб у друга

Эдик недавно отвечал на подобный вопрос, сказал, что можно

• Назад
• Далее
• Страница 1 из 2

Как подключить сабвуфер к усилителю

Подключить сабвуфер к усилителю не сложно, достаточно соединить выходной аудио разъем усилителя с катушкой или катушками сабвуфера с помощью акустических проводов.

Провода не должны быть тонкими. В большинстве случаев выбирайте медную проводку сечением 4 мм и никаких проблем не будет.

Подключение акустических проводов

Такая схема подключения сабвуфера подойдет для одного канала усилителя или моноблока.

Моноблкок – одноканальный усилитель, предназначенный специально для сабвуферов.

Подключение к сабвуферу через клеммник

Подключение к сабвуферу напрямую

Подключение сабвуфера мостом

В случае использования многоканального усилителя, саб можно подключить к двум каналам одновременно, используя минус одного и плюс другого, такое подключение называется мостовым, при данном способе мощность выдаваемая усилителем значительно увеличивается (конкретные цифры смотрите в характеристиках).

Так можно подключить сабвуфер к двух или к четырехканальному усилителю, используя 2 канала для акустики, а оставшиеся 2 для сабвуфера.

Для подключения сабвуфера мостом, убедитесь что ваш усилитель поддерживает такую возможность.

Если подключить низкочастотный динамик к усилителю изменив полярность, то есть плюс сабвуфера подключить к минусу выхода усилителя и наоборот, то динамик будет работать в противофазе, ничего страшного в этом нет, иногда такое подключение используется намеренно, если в усилителе нет фазовой регулировки (подробнее о регулировке фазы).

Подключение катушек сабвуфера

В технической документации на сабвуфер написано сопротивление его катушек (1 Ом, 2 Ом, 4 Ом, редко 0.5 Ом), а в технической документации усилителя указано с какими сопротивлениями он может работать, сведения эти нужны для того, что бы вы правильно и эффективно подключили сабвуфер к усилителю. Чем меньше сопротивление у саба, тем больше мощности выдаст усилитель, при условии что он может работать при данном сопротивлении. Сабвуферный динамик может иметь несколько катушек (1 или 2, редко 4).

При последовательном соединении катушек сопротивление увеличивается, при параллельном уменьшается. Если не хотите учить определения и считать дроби, просто сохраните себе эту шпаргалку (параллельное и последовательное подключение).

Насколько Ом подключать сабвуфер

Чем выше сопротивление — тем лучше качество звучания, чем ниже — тем больше мощности отдает усилитель. Если вам нужно много громкого баса, то включайте в минимум который может обеспечить усилитель, а если на первом месте общее качество звучание системы, то это 2 Ом или 4 Ом в зависимости от выдаваемой мощности.

Видео о том, как подключить 2 сабвуфера и больше. Схема подключения сабвуфера 2х2 Ом, 4х4 Ом, 1х1 Ом. Последовательное подключение динамиков. Параллельное подключение динамиков. Основные принципы.

Ч то может быть проще подключить однокатушечный сабвуфер к моноблоку или многоканальному усилителю. Совсем другое дело, если сабвуфер с двумя звуковыми катушками или их два и более.

Двух катушечный сабвуфер, равно как и два, три и более сабвуферов, можно подключить четырьмя вариантами: каждую катушку по отдельности, параллельное соединение катушек, последовательное и комбинированное.

Что дает каждое из этих вариантов коммутации сабвуферов, прежде всего универсальность, разные возможности. Рассмотрим каждый вариант в отдельности. Но прежде всего, нужно понять, что происходит при параллельном или последовательном соединении катушек.

При параллельном соединении катушек, общее сопротивление, грубо говоря, становиться в два раза меньше. Например: соединив параллельно две 4 Ом катушки, у нас получится общее сопротивление в 2 Ом, если соединить две 2 Ом катушки, получится сопротивление в 1Ом.

Противоположный эффект получается при последовательном соединении. При последовательном подключении двух 4 Ом катушек, получаем сопротивление равное 8 Ом, при подключении двух 2 Ом катушек, получаем 4 Ом. и т.д.

Подключение каждой катушки по отдельности. Данный вариант позволяет подключить мощный двух катушечный сабвуфер к менее мощному четырехканальному усилителю, если нет или не имеется возможности приобрести мощный моноблок. Естественно сопротивление катушек должно соответствовать рабочей нагрузке усилителя в мостовом соединении и регуляторы GAIN должны быть на одном уровне.

Параллельное соединение катушек – сабвуферов. Как описано выше, при параллельном соединении, сопротивление уменьшается вдвое, что дает возможность усилителю, работающему с более низкой нагрузкой, выдать больше мощности. Но как говорится «если где-то убудет, то обязательно где-то прибудет». В данном случае так и есть, только наоборот, мощность увеличилась, а контроль усилителя над сабвуфером уменьшился, вследствие чего, бас становится размазаней.

Последовательное соединение катушек. Если усилитель мощный, почему бы и нет, увеличиваем импеданс (сопротивление) и получаем более проработанный бас. Хочу еще добавить, если сопротивление скоммутированых катушек превышает допустимую нагрузку усилителя, это совсем не страшно, просто отдаваемая мощность усилителя будет меньше. Допустим усилитель с заявленной работой на нагрузку в 4 Ома, выдает 500 Ватт, при нагрузке в 8 Ом, к примеру — выдаст 350 Ватт.

Комбинированное соединение. Сабвуферы — катушки, одновременно подключаются последовательным и параллельным соединением, для коммутации на определенную нагрузку. Вариантов соединения, великое множество, все зависит от количества сабвуферных динамиком, сопротивления звуковых катушек сабвуферов и от возможностей усилителя.

Некоторым хозяевам машины не нравятся аудиовозможности их штатной магнитолы. Подобную характеристику позволит подкорректировать лишь подключение сабвуфера. Самостоятельный монтаж встроенных приборов для транспорта можно провести, только если иметь профессиональные инструменты и детально изучить схему настройки магнитолы. С подробным алгоритмом зафиксировать технику на новый лад нетрудно.

Как настроить сабвуфер в машине

Настройка сабвуфера должна производиться еще во время проектировки короба для динамика. Главную роль тут играют и параметры динамика, которые определяют границу его функционирования в акустическом оформлении. При дилемме, как настроить саб в фазоинверторном корпусе, порт советуют устанавливать как выше, так и ниже, в зависимости от любимого типа музыки. А для прибора в заводском обрамлении подключение сабвуфера мостом ограничено, но при грамотно выбранной схеме добиться хорошего звучания более чем возможно.

Как запасной вариант — использовать специальные приложения для телефона (Сабвуфер Бас).

Настройка LPF lowpassfilter фильтра

Сейчас классический LPF-фильтр присутствует на сабвуфере практически всегда. Данный вид фильтра дает возможность выбрать порог, при котором начинается блокировка высоких частот, что позволяет просто смешивать сигнал с другими динамиками. Чтобы правильно настроить фильтр, необходимо заранее узнать, как это делается.

Для начала необходимо убедиться в том, что первоначальный параметр не был слишком завышен, а на сабе не перекрываются вуферы: это рискует привести к ненужному акценту на одном уровне частот (около 120 Гц) и нечеткому звучанию акустики. Но если подключается слишком низко, то может возникнуть большой разрыв между автомобильным сигналом и динамиками.

На старте рекомендуют установить LPF-фильтр на частоте 80 Гц, а затем провести тест на звучание и менять его по желанию, пока оно не будет звучать, как требуется владельцу. А на магнитоле фильтр лучше деактивировать. Когда есть шанс применить LPF на главном устройстве, нужно активировать его лишь там. Запускать фильтр одновременно с усилителем не стоит.

Настройка сабсоника

Сабсоник — это фильтр инфразвукового формата, который умеет ставить блок на сверхнизкие частоты, всегда возникающие в некоторых композициях. Данные частоты нельзя уловить по типичному порогу, поскольку они действуют ниже порога человеческого слуха. Но когда они изначально не обрезаны, устройство будет расходовать дополнительную энергию через запуск по отношению к моноблоку.

Можно настроить активный сабвуфер в машине, автоматически блокируя инфранизкие частоты, — прибор сумеет эффективно воспроизводить лишь те, что присутствуют в установленных пределах. Таким образом, исключается непредсказуемый выход из строя двухкатушечного сабвуфера после ускоренного движения диффузора.

Динамик постарается повторять частоты, лежащие за границами уловимого диапазона (20-25 Гц и ниже). Тогда ход диффузора ускорится, что рискует привести к выходу двухкатушечного устройства возле зазора и завершиться повреждением. Впоследствии качество воспроизведения требуемого басового диапазона повышается в качестве, кроме того, растет громкость.

Для настройки сабсоника стоит установить как минимум на 5 Гц ниже уровня порта фазоинвертора. Чтобы выполнить это, следует включить переключатель и двигать его до нужных данных. Когда сабвуфер настроен без ошибок, то пассажирам в машине его не будет слышно, поскольку он не должен провоцировать создание помех центральному сигналу.

Настройка входной чувствительности GAIN

Порой хозяева автомобилей не знают, как совершается правильная настройка входной чувствительности. Данная величина демонстрирует, как получается подать сигнал на вход, чтобы в результате иметь номинальную мощность. Ее следует подкорректировать для напряжения поступающего потока. Стоит корректно настраивать входящую чувствительность, чтобы исключить случайную смену сигнала, искаженный звук или иные сбои относительно динамиков.

Чтобы изменить значения GAIN, понадобятся:

• цифровой вольтметр, который умеет измерять значения напряжения переменного тока;
• тестовый CD или файл, где сохранена синусоида с исходным уровнем 0 децибел (важно не использовать слабый испытательный сигнал);
• инструкция к сабвуферу к машине, в которой упомянуто допустимое выходное напряжение.

Необходимо отсоединить провода колонок от устройства и убедиться, что на головном приборе выключены басы, эквалайзеры и другие параметры, чтобы получить чистый звук. Уровень входной чувствительности при этом должен быть минимальным, поэтому лучше перейти на мостовой режим. Для сбора более точных данных можно использовать осциллограф.

Акустическая фаза

Многие сабвуферы оснащены переключателем на задней панели «Phase», который стоит зафиксировать на позиции 0 или 180°. Если установить переключатель питания в одну сторону, то 2 проводника будут передавать сигнал музыки до остальной электроники в едином направлении. Достаточно лишь щелкнуть переключателем и, аккуратно настраивая прием, поменять позицию. Тогда форма звука будет перевернута. Когда использовать подобный усилитель нельзя, можно поменять местами «+» и «-» провод на динамике.

Где установить

Вопрос, где лучше установить саб, может превратиться в проблему: удачное решение напрямую взаимосвязано с модельным рядом автомобиля. Главный нюанс сводится не только к этапу настроек, но и в поиске места под усилитель.

Владельцы минивэна или хэтчбека часто останавливаются на багажнике, поскольку тот имеет преувеличенные параметры. С любым седаном ситуация чуть сложнее: там устройство нужно подсоединить через подлокотники или зафиксировать на полке сзади. Наиболее не комфортным видом кузова будет считаться кабриолет: подобные машины характерны ограниченным объемом багажника, и включение саба может оказаться большой неприятностью в техническом плане.

Как правильно подключить моноблок

«Знает каждый карапуз, черный — минус, красный — плюс!»
