Как устанавливать кондиционер моноблок

Мобильный кондиционер — отличная альтернатива сплит-системам. Имея немало преимуществ, переносные моноблоки способны создать комфортный микроклимат в помещении независимо от внешних условий. Одно из важных достоинств таких устройств — простой монтаж, который можно осуществить самостоятельно без помощи сторонних специалистов. В данном материале рассмотрим, как установить мобильный кондиционер, что для этого потребуется, и как исключить наиболее распространенные ошибки при монтаже таких устройств.

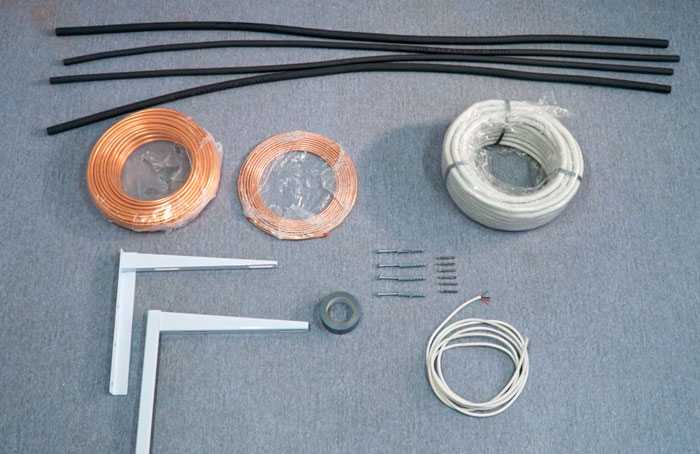

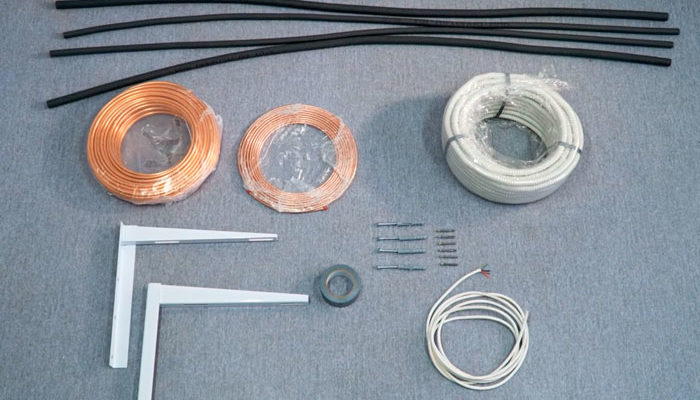

Для стандартного кондиционера мощностью до 2,5кВт вам понадобятся следующие материалы:

• медный фреонопровод диаметром 1/4 и 3/8 дюйма

• теплоизолятор, он же утеплитель (K-Flex) толщиной 6мм и выше

• межблочный эл.кабель

• дренажный шланг d-16мм

• армированный скотч или виниловая лента

Отмеряете необходимую длину фреономагистрали, оставив запас, который пойдет на кольцо за наружным блоком.

При общей длине трассы до 2м, на запас и кольцо отмеряете около 1м. Эта петля играет роль гидравлической компенсации и на коротких трассах необходима.

При больших длинах, гидравлическая петля создает дополнительное сопротивление фреону и только мешает работе кондиционера! Хотя некоторые ее все равно делают, якобы для снижения шума.

Как теперь полноценно вырезать этот круг? Можно приложив достаточно усилий и потратив несколько лезвий, сделать это ножом.

Можно приспособить 60-100Вт паяльник, надев на его разрезанное жало лезвие от канцелярского ножа.

В итоге получите универсальный резак любых пластиковых деталей.

Если же не хотите портить паяльник, то воспользуйтесь дремелем со специальными насадками.

С этой бормашинкой процесс резки идет еще быстрее и точнее. Торцы полученного круга опять обрабатываете и шлифуете.

Само пластиковое кольцо воздуховода можно посадить внутри круга на герметик, либо использовать специальные замки. Они часто идут в комплекте.

Натягиваете замок до конца с обратной стороны и направляющая уже никуда не денется.

Обратите внимание – дренажный шланг должен располагаться ниже фреономагистрали.

Закрепляете внутренний блок на монтажную пластину.

Соединяете дренажные шланги кондиционера.

Для наращивания многие используют обычную металлопластиковую трубу d-16мм. Развальцовывают заводскую дренажную трубку и вставляют в нее металлопластик, герметизируя сверху соединение изолентой.

Однако внутри металлопластика, по истечении времени может образоваться грибок, который не позволит воде уходить достаточно быстро.

Поэтому другие монтажники применяют в качестве дренажа только гофрированные трубы.

Кроме того, именно гофрированный дренаж позволяет подсоединиться напрямую к ванночке без дополнительных соединений.

Как установить и подключить кондиционер самостоятельно? Давайте будем честны по отношению к себе и ответим на этот вопрос прямо, даже если речь идет о маломощном бытовом варианте – никак.

Если у вас нет специального оборудования (вальцовка, динамометрические ключи, вакуумный насос и многое другое), навыков работы с ними, то сделать это в первый раз своими руками, у вас навряд-ли получится.

Неважно, сколь много полезных советов и инструкций от А до Я вы прочитаете, все равно можно упустить какую-либо малозаметную деталь, либо сделать работу из-за отсутствия опыта недостаточно качественно.

В итоге через определенный промежуток времени, вам все равно придется вызывать специалистов и все переделывать.

Для чего же тогда эта статья? Для того, чтобы приглашая монтажника или бригаду кондиционерщиков, вы могли самостоятельно  проконтролировать качество работ в процессе их выполнения, и быть уверенным, что ваш кондиционер проработает долго и без всяких проблем.

С наступлением жары в летний период, каждый задумывается о кондиционировании своего помещения.

Чтобы комфортно охладить воздух, можно выбрать три вида устройств, быстро справляющихся с этой задачей.

• стандартную сплит систему

• оконный кондиционер

• мобильный или напольный кондиционер

Для дачных и загородных домов, чаще всего покупают мобильные варианты. Еще их применяют владельцы цветочных магазинов, арендаторы квартир и офисов, либо те, кому не дают на фасадах вешать стандартные блоки.

Они очень удобны и могут устанавливаться каждый день в разных комнатах и этажах. Переехали в другой дом? Без проблем забираете с собой кондиционер и оперативно устанавливаете его в новом помещении.

Для его монтажа не требуется специальных знаний и навыков. Это моноблок, в котором все собрано в одном корпусе.

Что входит в стандартный комплект?

• патрубок или гофра

• набор насадок для подключения патрубка и вывода воздуха

• сам моноблок

Принцип его работы показан на данной схемке.

Теперь все это нужно закрепить на раме москитной сетки. При этом сама сетка удаляется.

Как это правильно сделать? Здесь главное соблюсти определенную последовательность. Нельзя вынимать жгут и сетку раньше времени.

Дело в том, что жгут является составляющей, которая удерживает жесткость формы всей рамы. Вытащите его раньше положенного и вся конструкция расползется.

Поэтому сперва на герметик наклеивается стекло, и только потом удаляется все лишнее. Перед нанесением клея не забудьте снять защитную пленку с плексигласа.

Далее обезжириваете раму спиртосодержащим очистителем и наносите по периметру сплошным слоем прозрачный герметик.

Обратите внимание, что прежде чем прижимать к нему стекло, необходимо пройтись шлифшкуркой по его периметру. Это необходимо для создания шероховатости.

Она обеспечит лучшее сцепление с гладкой поверхностью.

Пылинки и стружку убираете чистой тряпочкой. Только после всех этих подготовительных работ, прижимаете оргстекло к раме.

Чтобы оно плотно и надежно приклеилось, сверху поставьте несколько тяжелых предметов.

Всю конструкцию оставляете на время затвердевания герметика. Когда все надежно склеилось, можно снимать москитную сетку.

Цепляете шнур и вытягиваете сетку из рамы.

Пластиковые держатели, которые облегчают установку и демонтаж рамки в окно, не удаляйте.

Чтобы оставить их на своих местах, саму сетку вытяните, а вот резинку-шнур вставьте обратно на свое место.

Хотя можно поступить и проще. Просто вклеить эти самые держатели на тот же самый герметик.

В итоге у вас получится прозрачная, почти заводского исполнения рамка, с идеальным отверстием под воздуховод.

Вставляете его во внутрь и закрепляете замком или сажаете на клей. Идете к своему окну и устанавливаете бывшую москитную сетку на свое место.

Осталось подсоединить и подключить кондиционер. Вся конструкция выглядит красиво как изнутри, так и снаружи.

Потребуется отключить кондиционер — просто снимаете патрубок и закрываете окошко до следующего раза.

Отверстие в стекле.

Где в оргстекле лучше вырезать отверстие? Если вы будете постоянно держать мобильный кондиционер на подоконнике, или рядом с ним на его уровне, то отверстие должно быть в самом верху.

В этом случае отвод горячего воздуха будет направлен снизу вверх. В таком направлении потоку легче и проще выйти наружу. Теплый воздух всегда поднимается вверх.

А вот подобный способ на фото снизу, не совсем корректный.

Если же кондей будет стоять на полу, тогда окружность прорезается снизу. Это обеспечит минимальную длину шланга, при которой последний не будет работать в режиме батареи.

Хотя есть у верхнего варианта и отрицательный момент. При сильном боковом дожде, вся вода окажется внутри этого патрубка.

Так что лучше ставить не пустые кольца насадки, а с разнообразными защитными сетками или другими элементами.

Здесь действует универсальное правило, чем короче гофра — тем лучше.

При длинном патрубке, помещение будет нагреваться от этой самой выхлопной трубы. Ее температура доходит до 60 градусов.

В итоге при длинных экземплярах получается такой эффект, как будто у вас в комнате работает на полную мощность батарея отопления. И чем она будет длиньше, тем сильнее она будет греть окружающее пространство.

Ваш кондиционер будет бороться сам с собой. С одной стороны охлаждать помещение, а с другой наоборот, его обогревать.

А еще это сказывается на нагрузке компрессора и в целом самого агрегата. Прогнать горячий воздух по трубе в 1,5м, не то же самое, что длиною 5 метров. Поэтому кстати и не рекомендуют выводить такой хвост в вентиляционную шахту.

Неправильный вывод гофры.

Если ваш девайс забирает большую часть воздуха через радиаторы на задней стенке, то всегда старайтесь трубу воздуховода уводить от нее как можно дальше или максимально в сторону.

Не рекомендуется ее приближать слишком близко к самому кондиционеру.

Как уже было сказано ранее, труба эта сильно нагревается. В итоге ваш охладительный прибор через радиатор будет засасывать в себя сразу же горячий воздух, нагретый от стенок гофры.

А это значит, что и периодических отключений от кондиционера вы никогда не добьетесь, какую бы температуру не выставляли.

Если места мало, в этом случае гофру можно покрыть слоем теплоизоляционного материала.

Это даст вам как минимум пару лишних градусов, и в комнате станет заметно прохладнее.

Приток воздуха в комнате.

Если у вас в комнате одно единственное окно и нет притока свежего воздуха с других мест, такой мобильный кондиционер просто выдует большую часть кислорода из помещения.

При этом новая порция в него так и не поступит. При большой производительности агрегата, выбрасывается столько воздушного потока, что дверь в комнату аж присасывает к уплотнителю.

Данную проблему хорошо решают модели с двумя трубами воздуховодами.

Если у вас не такой вид, всегда следите, чтобы какая-то форточка или окна в других комнатах были приоткрыты, а охлаждаемое помещение не было заперто. Иначе в квартире создается низкое давление, после чего начинается забор неприятных запахов через вентиляцию от ваших соседей.

Несоблюдение минимальных отступов.

Не размещайте напольный кондиционер вплотную со стенкой.

Не забывайте, что он должен через свои боковые радиаторы с фильтрами, засасывать воздух для охлаждения.

По инструкции, рекомендуемое расстояние от стен должно быть минимум 30см.

https://youtube.com/watch?v=Y7NJvY5rNd8%3F

Подключение кондиционера к электросети

Чтобы закончить с внутренним блоком переходим к подключению проводов питания.

Открыв переднюю крышку внутреннего блока, откручиваете пластиковую заглушку для подключения кабеля.

Просунув кабель, подключаете его согласно электрической схеме. Для этого на клеммной колодке ищите обозначения:

• L- фаза

• N – ноль

• значок заземления

Проверяете на кабеле питания, где у вас фаза и ноль и подключаете соответствующие концы в свои клеммы.

При подключении кондиционера небольшой мощности (до 2,5квт) напрямую от щитовой без розетки, у вас в штробе должен быть заложен трехжильный кабель ВВГнг-Ls 3*2,5мм2.

В щитке устанавливается автомат на 16А.

При маломощном кондере до 1квт, можно конечно использовать сечение и 1,5мм2+автомат 10А, но 2,5мм2 более универсальный вариант и позволит в дальнейшем без проблем поменять сплит-систему на большей мощности.

Если же кондиционер будет подключаться через уже существующую розетку, то используйте провод с вилкой ПВС 3*2,5мм2.

В подключении между собой внутреннего и наружного блока, также нет ничего сложного. Здесь, как правило, используется кабель 4*2,5мм2 или 5*2,5мм2. Маркировка клемм на этих блоках одинакова.

Соответственно бросаете между ними кабель (не провод ПВС, а именно кабель ВВГнг!) и соединяете жилы одного цвета с клеммами L1 на внутреннем блоке и L1 на внешнем, N – на внутреннем и N – на внешнем, и т.д. Просто следуйте схеме подключения и надписям.

Иногда сам кондиционер в комнате запитывается не с розетки, а с наружного блока (чаще всего у инверторных моделей). В этом случае у наружки будет на несколько клемм больше.

Это фаза-ноль-земля. Тогда кабель питания от розетки или диффавтомата в щитовой, прокладываете именно наружу, а не к внутреннему блоку.

Подключение трубок трассы фреона снаружи происходит аналогично комнатному соединению.

Мобильный кондиционер без воздуховода?

Некоторые производители климатического оборудования, активно рекламируют подобные системы вообще без каких-либо воздуховодов.

Работают ли они на самом деле? С одной стороны кажется, что это идеальный вариант — ни трубы, ни шума, пользуйтесь и наслаждайтесь прохладой.

Но все это чистейшей воды обман и развод. Внутри этих устройств, вода испаряется через пористый фильтр, который в свою очередь обдувается потоком воздуха.

При таком испарении, тепло действительно уходит, но в таких мизерных количествах, что такой же эффект можно почувствовать от обычного вентилятора или увлажнителя воздуха.

А еще он здорово повышает влажность, даже если вы об этом его и не просили.

Так стоит ли переплачивать? Большинство решает что нет. Поэтому и выбирают мобильный вариант другого исполнения.

Проверка давления и герметизации

Перед процессом закачки фреона обязательно проверьте дренаж. Для этого сняв фильтр, заливаете чистую воду на испаритель внутреннего блока, как бы имитируя образование конденсата.

Если дренаж выполнен правильно, то вода будет свободно выходить через трубку и не переливаться за край внутреннего поддона.

Также перед открыванием портов фреоновой магистрали желательно проверить давление в системе. Производитель, как правило, заправляет хладогента на 5 метров трассы, и сообщает об этом на шильдике наружного блока.

Однако попадаются и полупустые экземпляры (экономят фреон).

Далее проверяется герметичность всех соединений. Суперпрофессионалы за соответствующую цену делают это азотом, под давлением 38 бар. Но готовы ли вы платить деньги за такое качество?

При стандартном варианте, после отсоединения вакуумного насоса, просто выпускают в трассу некоторое количество хладогента (5-7 бар) и запоминают значение давления.

Выжидают минут 20 и проверяют, не изменились ли показания. При положительном результате, используя шестигранники, полностью открываются сервисные краны кондиционера и запускается весь фреон в магистраль.

Далее подаете на кондиционер напряжение и испытываете его во всех режимах. При охлаждении измеряете температуру поверхности испарителя пирометром, а лучше всего контактным термометром.

После выхода на рабочий режим она должна быть не менее +6С. Если температура выше, возможно потребуется дополнительная зарядка фреоном.

При этом больше используется полная перезаправка системы, а не просто его дозаправка, ввиду сложности процесса.

Если все этапы монтажа пройдены без замечаний, можете наслаждаться прохладой и считать, что ваш кондиционер установлен правильно.

Видео по теме

Выбор места для установки

На первый взгляд может показаться, что определить место для размещения такого кондиционера нетрудно. На самом деле данный этап нередко сопровождается трудностями. Это объясняется тем, что место для прибора должно удовлетворять целому ряду требований. При этом каждый домовладелец наверняка также хочет позаботиться о том, чтобы подключенный прибор не оказывал негативное влияние на интерьер комнаты.

Воздуховод, который поставляется в комплекте с устройством — единственный элемент, ограничивающий возможности его размещения в любом месте. Поэтому чаще всего кондиционер устанавливают недалеко от окон. В соответствии с эксплуатационными нормами, удлинять воздуховод нельзя, так как это непременно отразится на эффективности работы прибора. Поэтому чаще всего мобильный кондиционер устанавливается на расстоянии не более 1.5÷2 метров от окон.

При выборе места следует учитывать следующие требования:

• отсутствие сильных сквозняков;
• удаление от угловых частей помещения минимуму на 40 см;
• отсутствие физических препятствий на пути воздушного потока;
• ровное напольное покрытие.

Допускается возможность установки прибора в помещениях без окон. В данном случае можно установить напольный кондиционер только при условии, что в такой комнате есть отверстие вентиляционного канала. Если подсоединить воздуховод нет возможности, может потребоваться бурение стены. Такая процедура довольно трудоемкая, а в случае с многоквартирными домами дополнительно возникает необходимость получения разрешений у контролирующих органов. Таким образом, лучше придерживаться общепринятых норм и подключить мобильный кондиционер к оконному шлюзу. Этот и другие способы монтажа рассмотрим далее подробно.

Ошибки при установке и эксплуатации

Мобильные кондиционеры приобрели популярность из-за простоты монтажа и использования. Однако при нарушении правил эксплуатации могут возникнуть сложности, по причине которых работа устройства будет низкоэффективной или возрастет вероятность выхода кондиционера из строя.

К числу наиболее распространенных ошибок относят следующие:

• Отсутствие приточной вентиляции. Помещение должно полноценно вентилироваться. Иначе концентрация кислорода постепенно будет снижаться. Периодически пользуемся окнами, чтобы проветрить комнату, но только когда кондиционер не работает.
• Нарушение герметичности. Из-за несоответствия диаметра воздуховода и выводного отверстия нарушается нормальная циркуляция воздуха. Тепло возвращается в помещение, снижая производительность устройства.
• Применение удлинителей. Гибкая труба для отвода не должна быть слишком длинной. Иначе отвод тепла будет происходить слишком медленно. К тому же кондиционер будет расходовать дополнительную энергию для транспортировки нагретого воздуха, а также издавать сильный шум.
• Отсутствие дистанции. Кондиционер нужно размещать не ближе, чем 30 см от стены. В противном случае он будет сильно нагреваться при работе. К тому же в решетках радиатора прибора встроены специальные фильтры, которые защищают кондиционер от пыли и загрязнений. Если свободный приток воздуха будет нарушен, система фильтрации не сможет справиться с поставленными задачами.

При установке и использовании мобильного кондиционера стоит предотвращать подобные ошибки. Тогда прибор будет работать исправно, а его обслуживание не будет вызывать никаких затруднений.

Где бурить отверстие под магистраль

С чего начинается работа? Первым делом, выбираете место для установки кондиционера и размечаете отверстие для прокладки межблочных коммуникаций.

Далее приступаете к бурению сквозного отверстия на улицу. Для этого используется бур длиной не менее 800мм и диаметром от 45мм.

Для мощных кондиционеров свыше 2,5квт может понадобиться сверло диаметром 80мм.

Во избежание образования пыли в комнате, при экономном варианте, вешается полиэтиленовый пакет под местом сверления.

Профессиональные монтажники уже давно используют для этого дела строительный пылесос.

Однако при мокром сверлении прочных бетонных стен, никакая защита и пылесосы вас не спасут.

Данное отверстие после прокладки сквозь него всех коммуникаций впоследствии запенивается.

Обратите внимание, что для нормального слива конденсата, необходимо бурить под небольшим углом в сторону улицы.

В этом случае конденсат будет выводиться беспрепятственно, а вода не скопится и не заплесневеет в дренаже.

Некоторые сначала крепят монтажную пластину под блок, а уже затем бурят.

Это не правильно. Дело в том, что при сверлении в заранее намеченном месте, можно случайно попасть на арматуру.

В итоге отверстие придется переносить. Из-за чего и сам кондиционер внутри комнаты сместится на несколько сантиметров.

При выборе места под сквозное отверстие и расположении наружного блока сбоку от окна, необходимо бурить так, чтобы отверстие в итоге получилось почти по верхнему уровню наружного блока.

Это создаст максимальный уклон для магистральных труб, и поможет избежать попадание масла в испаритель.

Место установки кондиционера

Монтажную пластину выставляете строго по уровню.

При этом расстояние от потолка до самого кондиционера должно быть не менее 10см. Это обеспечивает хороший забор воздуха и свободный монтаж-демонтаж внутреннего блока.

Для надежной фиксации используете качественные дюбель-гвозди 6*40мм или 8*32мм.

Опять же не забывайте про уровень.

Перфоратором с буром на 12мм делаете отверстия. После чего закрепляете кронштейны дюбель гвоздями 12*80мм.

Крепите надежно, особенно если кондей висит со стороны дома, где расположена проезжая часть или тротуары.

Расстояние от задней стенки наружного блока до стенки здания должно быть минимум 10-20см. Хотя многое здесь будет зависеть от производительности вентилятора.

Где размещать внешний блок, под окном или сбоку – дело эстетики и удобства эксплуатации.

Многим элементарно не нравятся лишние метры болтающегося кабеля и трубки свисающие по стене. В этом случае выбирается боковое расположение.

Хотя грамотные монтажники и кабель и фреонопровод, могут проложить очень красиво. Тут уже многое зависит от уровня профессионализма исполнителей.

Кондиционер под окном обслуживать несколько проще, чем сбоку. Особенно, если через несколько лет у него напрочь заржавеют болты. В этом случае без вышки или альпинистского оборудования вообще не обойтись.

При установке блока сбоку от окна, не лишне будет подстраховаться. Порядок здесь такой.

Поднимаете кондиционер на подоконник. Пропускаете в просверленное отверстие веревку, вытягиваете ее с улицы и привязываете за блок.

Напарник страхует этой веревкой кондиционер, а вы его устанавливаете на кронштейны. Пока не будут затянуты болты, веревку лучше не отвязывать.

Если после монтажа выяснится, что вибрация работы кондиционера отдается сильным гулом в комнате (такое случается при прямом монтаже кронштейнов в бетон анкерными болтами без дюбель гвоздей с пластиковыми вставками), то под ножки наружного блока подкладываются специальные виброопоры или по крайней мере, толстые резиновые вставки.

По окончании работ по установке внешнего блока, переходите к подготовке и закладке межблочных коммуникаций.

Способы выведения воздуховода

Работа кондиционера, независимо от его разновидности, сопровождается выделением остаточного тепла. Воздуховод используется для выведения нагретого воздуха за пределы помещения. При монтаже переносного моноблока надо будет обязательно решить, как вывести воздуховод устройства, чтобы тепло покидало комнату. Существует несколько вариантов монтажа вытяжного элемента для напольных кондиционеров.

Через окно

Стандартным вариантом является установка напольного кондиционера с выводом через оконное отверстие. Такой способ удобнее всего, так как он не предусматривает реализацию каких-либо сложных монтажных работ. Для пластиковых окон используют специальную вставку с клапанным механизмом. Она обеспечивает выход теплого воздуха наружу и не позволяет ему вернуться в помещении.

Вставка для окон необязательно должна быть прозрачной. В качестве альтернативы может использоваться перегородка из пластика или другого легкого материала с отверстием для вывода воздуховода. Можно сделать вставку для кондиционера своими руками, либо заказать ее с учетом размеров окна и других параметров.

Некоторые допускают ошибку, делая отвод воздуховода в открытое окно. Такой вариант противоречит правилам эксплуатации мобильного кондиционера. Окно должно быть закрытым, так как в противном случае теплый воздух будет беспрепятственно проникать в помещение. В результате нагрузка на прибор увеличивается, что повышает вероятность его преждевременного износа и поломки.

Через вентиляционный канал

Рассматривая вопрос, как подключить кондиционер и вывести воздуховод наружу, стоит рассмотреть один альтернативный способ. Если в доме предусмотрена система вентиляции, можно использовать воздухообменный канал для отвода тепла наружу. В случае с многоквартирными домами предварительно необходимо удостовериться в том, что система функционирует нормально. В противном случае тепло из канала может возвращаться в помещение.

При подключении воздуховода к общедомовой вентиляции сначала нужно подсоединить клапанный механизм. Он подключается для того, чтобы естественная циркуляция воздуха не была нарушена.

Минус этого способа заключается в том, что вентиляционные отверстия, как правило, находятся на высоте. Из-за этого возникает необходимость протягивать гибкую гофру вверх, что сильно портит интерьер помещения. При этом переносить отверстие вентиляционного канала в квартире нельзя, так как они устанавливаются на месте, которое определено в результате строгих расчетов, потому их смещение может повлиять на работу всей системы в целом.

Монтаж стенного шлюза

Трудоемкий, однако довольно удобный способ решения проблемы с выводом воздуховода. Данный вариант предусматривает бурение вентиляционного отверстия в стене, в которое будет установлен шлюз с клапанным механизмом.

Клапан обеспечивает вывод воздуха наружу, однако не впускает его обратно. В зимнее время, когда кондиционер не используется, шлюз закрывают специальной утепленной вставкой, защищая от промерзания.

Такой вариант используется довольно редко из-за нескольких причин. Прежде всего он довольно трудоемкий. Чтобы выполнить монтаж стенного шлюза, необходимо пробурить отверстие. Для этого придется привлечь специалистов со специальным инструментом. Сделав шлюз для дома на одной из стен, к которому будет подключаться мобильный кондиционер, можно будет обеспечить отвод тепла. Однако в дальнейшем переместить прибор в другую комнату или здание будет проблематично.

Как правильно вывести воздуховод

Как оказывается, сделать все можно красиво, эстетично и аккуратно. Рассмотрим наиболее удачный способ решения данной проблемы для пластиковых окон.

При этом методе, вам понадобится проделать отверстие в окне, ровно по размеру воздуховода. При этом резать само стекло не придется. Достаточно воспользоваться съемной москитной сеткой.

Снимаете с нее размеры и вырезаете по этим данным прямоугольник из акрилового оргстекла или плексигласа. Толщина его должна быть не более 6-7мм.

Оно то и будет вставлено вместо москитной сетки в окно.

При снятии размеров для стекла не забудьте, что сетка крепится в окне за специальные выступающие уголки.

Поэтому размеры стекла должны быть не от края до края рамы, а с учетом того, чтобы не мешать впоследствии данным уголкам занять свое место.

Для удобного прорезания оргстекла берете прямую ровную направляющую, например алюминиевый профиль, и большим канцелярским ножом несколько раз с усилием проводите по ранее размеченному контуру.

Переворачиваете стекло и то же самое проделываете с обратной стороны. Далее надавливаете и как бы складываете стекло пополам, отламывая его ровно по проведенным линиям.

Данный материал можно также резать болгаркой.

Правда от диска остаются подплавленные края, но их можно счистить шлифшкуркой, либо срезать тем же самым ножом.

Когда прямоугольник готов, в нем необходимо прорезать отверстие под патрубок. Прикладываете воздуховод на оргстекло в том месте, где нужно сделать отверстие и проводите карандашом окружность.

Как вывести гофру — неправильные решения

Однако при подключении и установке напольных кондиционеров, все сталкиваются с главной проблемой — куда и как вывести гофрорукав с теплым воздухом.

При полностью открытом или даже слегка приоткрытом окне, у вас в проеме образуется огромная щель, и часть теплого воздуха тут же возвращается обратно. Как следствие — кондиционер перестает нормально работать.

Отсюда и все жалобы на его малоэффективность и низкое КПД. Поэтому главная ваша задача при установке — сделать такой вывод на улицу, чтобы зазоры были минимальны, либо отсутствовали полностью.

Безусловно, этого можно кое-как добиться, налепив всевозможных скотчей, полиэтилена или просто заткнув щели тряпками.

Есть множество неудачных примеров решения этой проблемы.

Если у вас деревянные окна, которые открываются не распахиванием створки, а ее поднятием вверх-вниз, то можно вырезать прямоугольник из сэндвич панелей. В него вставить отвод, а сам прямоугольник просто поджать сверху рамой.

Либо просто заменить часть стекла непрозрачным пластиком и туда поместить вывод.

Но все равно, это не смотрится эстетично и похоже на лишний элемент, не вписывающийся в интерьер комнаты.

На высверливание отверстий в стенах, да еще таких огромных диаметров, однозначно ухудшающих теплоизоляцию дома, вообще мало кто согласится.

Тем более, если вы будете переносить кондиционер из гостиницы в спальню и другие комнаты. Что в итоге у вас получится? Продырявленный дом со всех сторон? А если он не ваш, а арендованный?

Отличия мобильных кондиционеров от обычных

Практически все виды техники для охлаждения воздуха имеют схожий принцип действия. В его основе лежит парокомпрессионный холодильный цикл: фреон поглощает тепло, охлаждая воздух, и в дальнейшем отдает его при сжатии хладагента. Аналогичный принцип использует и переносной кондиционер.

Главным отличием таких приборов является конструкция. Все мобильные кондиционеры — это моноблочные устройства, состоящие из одного элемента. В свою очередь сплит-системы состоят минимум из двух блоков, а в некоторых случаях и больше. Такая конструкция исключает любую мобильность, так как эффективность работы сплит-системы напрямую зависит от длины трассы между наружным и внутренним модулем.

Мобильный кондиционер — автономный прибор, который работает одинаково эффективно независимо от места размещения. Это одна из причин, по которой устанавливать такой прибор значительно проще и удобнее.

Возможность перемещения напольных кондиционеров ограничивается только длиной воздуховода, которое используется для отвода тепла. Тем не менее такой прибор можно передвигать или разворачивать в нужном направлении. Если потребуется транспортировка в другое место, устройство с воздуховодом можно самостоятельно демонтировать за считанные минуты.

Таким образом, установка мобильного кондиционера сводится к нескольким этапам. Первый — это выбор места в квартире, где будет размещен прибор, а второй подразумевает собой подключение гибкого воздуховода, чтобы тепло свободно покидало помещение. Также необходимо обеспечить безопасное электропитание прибора. Далее ниже рассмотрим каждый из этих этапов более детально.

Подключение трубок фреономагистрали

Переходим к этапу подключения коммуникаций.

Соединяете развальцованные трубки с внутренним блоком кондиционера, используя разводные ключи.

Если богаты динамометрическим ключом, то лучше применить его.

Вот рекомендуемые усилия затяжки для фреоновых трубок различных диаметров:

• 1/4 – 16-20Нм

• 3/8 – 35-45Нм

• 1/2 – 45-55Нм

Далее берете межблочный кабель и скручиваете все это в единое целое с фреоновой магистралью при помощи армированного скотча или виниловой ленты.

Не забудьте натянуть на медные трубки изоляцию необходимого диаметра.

Чтобы грязь случайно не попала во внутрь трубки, ее концы замотайте изолентой.

Ни в коем случае нельзя оставлять теплоизоляцию трубок без защиты.

В противном случае, со стороны улицы под воздействием УФ-лучей, в течение нескольких сезонов все это превращается в труху.

Если ваш термофлекс светостойкий и не боится солнца, то подумайте о птичках. Вороны очень хорошо клюют и растаскивают такой материал себе на гнезда.

Также не оставляйте без изоляции ни одного участка внутри помещения. В особенности места соединения.

Здесь постепенно будет образовываться конденсат и в конечном итоге на ваших обоях появится аккуратная струйка воды.

Саму магистраль обмотанную скотчем внутри комнаты прячут в пластиковый короб.

Однако, если у вас короткий участок и остались старые обои, то вместо применения короба, магистраль можно обклеить ими. Получится почти незаметная картина.

Далее пропускаете магистраль через сквозное отверстие наружу.

Развальцовка медных трубок

Переходим к этапу подготовки трубок.

Резать их разрешается только при помощи специального трубореза, никаких ножовок по металлу или болгарок!

При этом делая рез, необходимо держать конец медной трубы строго вниз, дабы исключить любое попадание стружки во внутрь.

Концы обрабатываются риммером.

Риммером действуйте осторожно, чтобы не зацарапать юбку. Качество вальцовки один из самых важных моментов в монтаже кондиционера.

https://youtube.com/watch?v=lW7wjQICPOM%3F

Развальцовывание производится спец.инструментом с эксцентриком. Не забывайте перед этим этапом надеть на трубку соединительную гайку!

Ширина развальцовки должна быть такой, чтобы соединение в итоге свободно и беспрепятственно заходило в гайку.

Высота установки трубки в вальцовочный зажим строго регламентируется.

Самый простой и проверенный дедовский способ определить качество вальцовки, по крайней мере на первоначальном этапе – это увидеть свое отражение в “юбке”.

Развальцовку трубок наружного блока придется делать на улице на весу. Иначе магистраль просто не пролезет сквозь отверстие.

Обратите внимание – если монтаж происходит не в жаркий теплый денек, то занося медные трубки с улицы домой, закрывайте их концы и обязательно выжидайте время, чтобы медь достигла комнатной температуры.

Если вы занесете их холодными и открытыми, то вследствие эффекта точки росы, внутри трубки образуется конденсат, который на плохо вакуумированном кондиционере, может привести к печальным последствиям.

Электропитание кондиционера

Определив место, куда поставить прибор и осуществив подключение воздуховода, следует позаботиться о надежном и безопасном электроснабжении. Большинство моделей работают от сети 220В. Однако следует учитывать, что кондиционер — это требовательный прибор. Поэтому если электросеть в квартире или в доме слабая, лучше всего монтировать кондиционер на отдельную линию с собственным автоматом.

Здесь же отметим, что некоторые модели оснащены предустановленным УЗО. О наличии данного устройства можно узнать в технической документации, которая идет в комплекте с прибором. Для стабильной, бесперебойной работы можно подключить кондиционер к розетке через стабилизатор или ИБП. Использование такого оборудования не является обязательным условием эксплуатации, однако может помочь защитить установленное климатическое оборудование от перепадов напряжения и других неприятных явлений.

Гофра для напольного кондиционера

Гофра идет обычно длиной не более 1,5 метра. Диаметр меняется от 80 до 150мм, в зависимости от мощности агрегата.

Искусственно занижать диаметр нельзя.

Труба обеспечивает вытяжку теплого воздуха через окно, дверь (на лоджии) или специальное отверстие в стене.

Не будете выбрасывать этот воздух на улицу, толку от системы не добьетесь. Вместо стандартных довольно жестких патрубков, можно также использовать более гибкие фольгированные варианты от вытяжки.

А вот для дальнейшего этапа работ вам понадобится вакуумный насос. Он необходим для сушки вакуумом фреоновой магистрали.

Никогда нельзя гарантировать, что всю влагу выгонит просто сам фреон. Эту влагу содержит воздух. Без нормальной вакуумизации у вас рано или поздно выйдет из строя компрессор.

Если вы не удалите воздух, это окажет влияние на давление в системе (оно поднимется). Производительность компрессора при этом может упасть примерно на 30-35%, а работать он будет под постоянной нагрузкой.

А еще влага, содержащаяся в воздухе, влияет на быстрое разложение масла и повышение в нем уровня кислотности.

Это в дальнейшем приводит к двум последствиям:

• разрушению кислотной средой лаковой изоляции обмоток на эл.двигателе и выходу его из строя

• постепенному ”вымыванию” меди из трубок и попаданию ее на рабочую поверхность компрессора с уменьшением зазоров

Поэтому, если приглашенный “специалист” пришел без вакуумного насоса, то знайте, что очень скоро вы его увидите опять. И будете встречаться с ним очень часто.

Время работы вакуумного насоса зависит от длины магистрали. Минимальной считается длина 2м. Если у вас получилось меньше, то масло рано или поздно из компрессора обязательно попадет в испаритель и долго ваш кондиционер не проработает.

Для стандартного участка небольшой длины, время вакуумизации от 15 до 20 минут. Оно отсчитывается после непосредственного создания вакуума (достижения давления в 5 торр). Это можно проконтролировать на манометрическом коллекторе, либо услышать по изменившемуся звуку работы насоса.

Когда звук практически пропадет, с этого момента и начинайте отсчет времени.

https://youtube.com/watch?v=BUEBqJV1yMI%3F

Подводим итоги

Простота монтажа — одно из главных преимуществ мобильных кондиционеров. Чтобы разобраться, как правильно установить такой прибор, не нужны какие-то специфические знания и навыки. Достаточно грамотно определить место для размещения кондиционера и подключить воздуховод, чтобы обеспечить беспрепятственный отвод тепла из помещения наружу.
