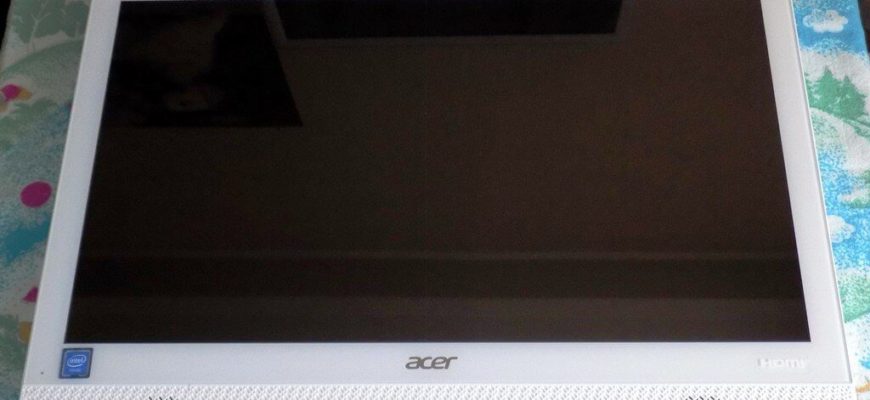

Приветствую! Сегодня покажу инструкцию по замене планки памяти ОЗУ моноблока ACER Aspire Z1-612. Памяти много не бывает. Это утверждение справедливо для любого компьютера, вне зависимости от исполнения. Если у вас обычный системный блок, модернизацию можно провести своими руками. А владельцы компактных корпусов (ноутбуки, моноблоки) сталкиваются со сложностями разборки и зачастую пользуются услугами сервисных центров.На самом деле, если знать расположение элементов крепления и внутреннюю компоновку моноблока ACER Aspire Z1-612, оперативную память можно увеличить самостоятельно.
Важно! Практическая замена происходила на конкретной модели. На других компьютерах расположение компонентов может отличаться.
Выберите, пожалуйста, ник на Пикабу
Справился я с условным апгрейдом моноблока Acer Z5771. Спасибо всем, кто помогал в комментах в предыдущем посте:
Да, расширение оперативки — условный апгрейд, но всегда приятно делать что-то своими руками. Оперативка от Кингстон встала как родная (вместо NANYA). Как и советовали, на расширение до 16 не рискнул, да и оперативную память, как сказали в магазине — нельзя вернуть, так как «технически сложный товар бла бла бла». Ну и чтобы не остаться в минусах, решил довольствоваться малым, расширился с 4 до 8. Фотошоп и большие файлы теперь нормально тянет, ура! Цена вопроса запчасти — 2600 руб. Работа — бесплатно 🙂
Пруф на память 🙂
Ну и чтобы пост не был совсем скучным, ниже прилагаю для любознательных «подкапотное» фото моноблока Асер. Может, кому пригодится в будущем. В дальнейшем планирую поставить два жёстких диска руками сервисменов. Правда, места маловато, видимо, как сказали эксперты, придётся через некий оптибей вместо двд-рома ставить. СДД на 250 для ОС и прог и ХДД на терр для всего прочего (сейчас один ХДД на 500, мне хватает, но запасик никогда лишним не бывает).
Лучшие посты за сегодня
Замена модуля памяти ОЗУ
Аккуратно отсоединяем фиксаторы по бокам и вынимаем модуль памяти из сокета.
На его место ставим новый модуль. Сначала необходимо вставить контакты в разъем до упора согласно ключевой метке в конфигурации контактов.
Дальше нужно нажать на модуль памяти сверху и он защелкнется в держателях.
Сборка моноблока производится в обратном порядке.
В принципе все просто, но большинство разборщиков сыпятся на защелках, выламывая их.
Если вы не уверены в своих силах, то используйте только пластиковый инструмент для вскрытия пластиковых корпусов. Так вы не повредите защелки.
Вопросы по теме задавайте в комментариях и на нашем форуме.
Когда необходима процедура чистки
Перед тем, как говорить про процесс чистки и разбора, сначала несколько слов о том, когда и зачем вообще нужна чистка. Начнем со второй части вопроса. Чистка моноблока необходима, чтобы улучшить эффективность системы охлаждения. Ответить однозначно на вопрос о периодичности сложно, потому что это зависит от нескольких факторов:
- Использование. Если вы используете моноблок на постоянной максимальной загрузке ЦП, играете в сложные компьютерные игры, то чистка потребуется раньше.
- Помещение. Тут все очень просто: чем больше пыли в помещении, чем реже проводится влажная уборка, тем чаще придется чистить моноблок от пыли.
- Состояние. Общей рекомендацией является чистка раз в год, от двух параметров выше зависит отклонение в ту или иную сторону. Но очень важно прислушиваться к моноблоку. Если он стал гудеть, если кулер постоянно работает на максимальных оборотах, если растет температура процессора (можно проверить через специальный софт), если наблюдается торможение и перегрев – это все может стать сигналом для чистки.
Процесс чистки моноблоков различных моделей
Конечно, чтобы разобрать процесс чистки моноблока каждой фирмы, потребуется целая вечность. Более только, разные модели моноблоков одной и той же фирмы производителя будут иметь свои особенности. Описывать в общих словах процесс разбора и чистки для каждого бренда не имеет смысла, потому что такой подход полностью лишен смысла и делает процесс самостоятельной чистки невероятно рискованным. Поэтому мы решили разбить описание на три небольших блока. В первом мы рассмотрим подготовительный этап, обсудим, какие инструменты нам приготовить и на что обратить внимание. Во второй блоке мы обсудим общий процесс разбора моноблока, собрав самые сложные и важные моменты с процесса разбора Lenovo, Acer, ASUS, Apple, HP. В третьем, заключительном, блоке мы поговорим о том, как же убрать пыль с системы охлаждения и других комплектующих.
Необходимые инструменты и материалы
На многих интернет-платформах в разделе инструменты и материалы приводится внушительный перечень. Судя относят и осциллограф, и мультимер, специальные щетки для чистки, профессиональные химические составы, специальное оборудование. Вероятно, авторы забывают, что мы чистим моноблок в домашних условиях, своими руками, поэтому столь сложного и дорогостоящего оборудования у нас просто может не быть. Вот какими инструментами можно обойтись:
- Отвертки. Здесь важно просмотреть все виды винтов. В Apple вам потребуются специальные модели «американок» с особым типом насадок, поэтому позаботьтесь об их наличии.
- Пылесос. Можно использовать специальные химические средства, но проще всего вооружиться обычным пылесосом и просто пропылесосить кулер после разбора. Этого достаточно чтоб убрать основную часть пыли.
- Щетка. Обычная, чистая, мягкая щетка. После того, как вы пропылесосили, нужно просто аккуратно прочистить лепестки кулера щеткой и собрать пыль еще раз.
Разбираем моноблок
Вот несколько практических и универсальных советов по тому, как разобрать моноблок:
- Снимаем заднюю крышку. Независимо от модели и бренда, нам нудно будет снимать заднюю крышку. Тут все просто – просмотрите типы винтов, заранее подберите все необходимое и снимайте крышку. Тут возможны варианты, иногда нужно сдвинуть, иногда надавить и поднять, также могут быть установлены защелки.
- Открываем защитный отсек с оперативной памятью. Обычно там стоит планка или крышка. Там будет установлена защелка или могут быть прикручены винты. Делайте все очень аккуратно, не применяйте силу.
- Снимаем крышку блока питания. Здесь возможны варианты. Внимательно осмотрите способ крепления, например, в моделях Acer откручивать ничего не придется, просто отщелкивайте и снимайте блок питания.
- Убираем декоративные накладки. Они могут быть, могут не быть. Чтобы снять декоративные накладки нужно открутить вспомогательные небольшие винты.
- Снимаем заднюю панель. Здесь вам, скорее всего, придется открутить с десяток винтов по всему периметру моноблока. После этого остается только снять крышку и получить доступ к заднему блоку моноблока.
Убираем пыль с системы охлаждения и других комплектующих
После разбора остается только убрать пыль. Самый простой способ это сделать при помощи мощного пылесоса и насадки со щеткой. Когда вы поднесете пылесос к кулеру, он начнет вращаться, мягкая щетка эффективно удалит пыль со всем элементов. Это же щеткой можно убрать пыль со всем остальных элементов. Здесь стоит действовать по принципу – не навреди, чтобы механически не повредить плату, оперативную память, процессор. Если же загрязнения очень сильные и не уходят, то лучше обратиться в профессиональный сервисный центр. В противном случае химия может испортить моноблок.
Разборка корпуса и замена модулей SODIMM

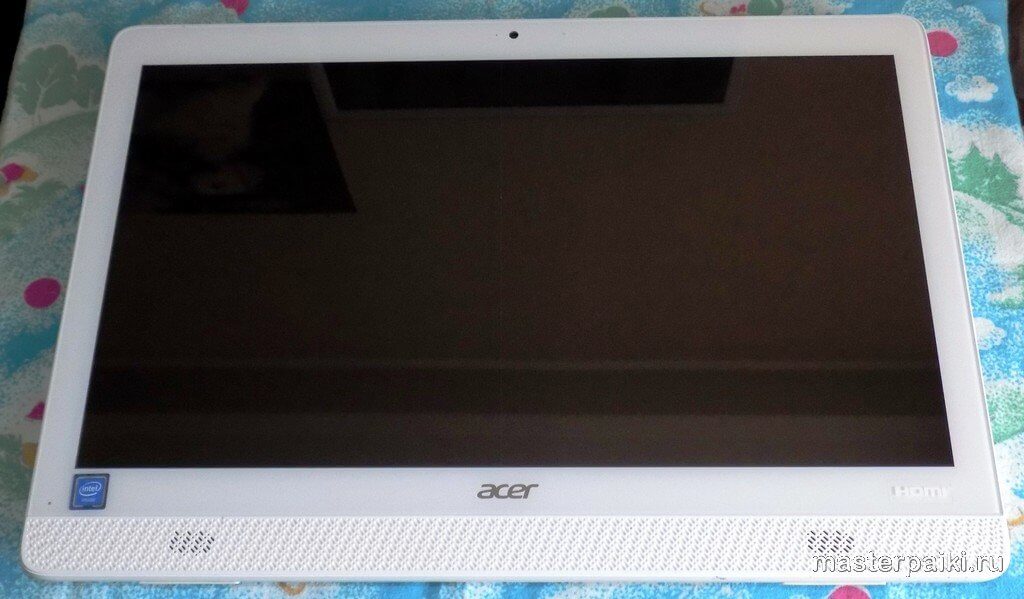

Компьютер необходимо уложить на ровную и мягкую поверхность. Осмотрев моноблок со всех сторон, вы, скорее всего не обнаружите крепежных винтов.
Это нормально, современная техника соединяется с помощью внутренних защелок. В нашем случае (ACER Aspire Z1-612) имеется крышка на защелках, позволяющая заменить жесткий диск.
Аккуратно снимаете крышку и откручиваете фиксирующие винты на жестком диске.
Затем он сдвигается в сторону для отсоединения от разъема и достается из корпуса.
Это делается для того, чтобы жесткий диск не удерживал заднюю крышку.
Корпус разбирается либо с помощью специального инструмента, либо обычным столовым острым ножом.
С керамическим ножом атаковать моноблок вряд ли получится. Лучше взять нержавейку. Главное не делать резких движений, чтобы не поцарапать корпус.
Чтобы понять кинематику процесса, посмотрите на типичное расположение внутренних защелок.
Аккуратно снимаем крышку, проверяем отсутствие подводящих к ней проводов.
У данной модели крышка полностью «автономна».
Особенность конструкции ACER Aspire: модуль памяти расположен сверху у задней стенки, но закрыт корпусом материнской платы. Отсоединяете все шлейфы и разъемы.
И откручиваете крепления корпуса материнской платы.
Аккуратно разворачиваете блок на 180°, стараясь не повредить сигнальный шлейф, который соединяет плату с монитором.
Откручиваем материнскую плату от корпуса.
И обнаруживаем тот самый модуль SODIMM.
Подбор памяти
В отличие от классической компоновки десктопных материнских плат, на моноблоках и ноутбуках используются компактные модули памяти SODIMM.
Прежде чем расширять возможности вашего компьютера, необходимо определить модификацию модуля памяти. Эту информацию можно получить на сайте производителя или с помощью специальных диагностических программ (Everst, Aida и т. д.).
Если вы в состоянии разобрать компьютер и модернизировать его, найти подобную информацию не составит труда.
Скорость доступа (RAS to CAS Delay и пр.) не так важна при подборе нового модуля, как напряжение питания. Оно может быть 1,5 В или 1,35 В. Этот параметр необходимо выяснить точно.
Как почистить моноблок
Компьютеры и ноутбуки периодически нуждаются в чистке от пыли. В противном случае система охлаждения просто может не справиться с накоплением пыли, кулер перестанет эффективно справляться с подачей воздуха через радиатор, а процессор попросту перегорит. Сегодня мы решили разобраться, как почистить моноблок от пыли самому. Этот вопрос действительно требует детального рассмотрения, потому что процесс существенно отличается от ноутбуков и, особенно, от стационарных компьютеров. Главная проблема – конструкция, в которой придется разбирать весь компьютер практически целиком. Предупреждаем, если у вас совершенно нет опыта в разборе ноутбуков, то браться сразу за моноблок рискованно.
