Контактор nc 1 1810 z 3 p 18 а 7 5 квт ас 3 катушка 220 в dc 1 но chint

Тепловой пускатель ТПЭ-1

Тепловой пускатель электрический ТПЭ-1 применяется в установках аэрозольного пожаротушения в качестве побудительного устройства для запуска генераторов огнетушащего аэрозоля. Тепловой пускатель предназначен для выдачи или пропуска электрического импульса при превышении температуры окружающей среды выше температуры срабатывания теплового замка оросителя спринклерного, установленного в пускателе.

Исполнения

Пускатель рассчитан на непрерывную круглосуточную работу и применяется в отапливаемых и неотапливаемых закрытых помещениях зданий и сооружений различного назначения.

В зависимости от условий эксплуатации пускатель изготавливается в следующих исполнениях:

• Б — с элементом питания для пуска генераторов
• Т — транспортное исполнение на специальном кронштейне
• Г — герметичное исполнение

Технические характеристики

Устройство ТПЭ-1 выпускается с различными температурами срабатывания от 57°C до 163°C. Площадь, контролируемая одним устройством (при высоте помещения не более 10 м), не превышает 18 м².

Выходные электрические характеристики:

• Ток: 0,6 А (при внешней нагрузке 5 Ом)
• Температурный диапазон эксплуатации: от -50°C до +80°C

Гарантии и срок службы

Гарантийный срок на ТПЭ-1 составляет два года, включая один год хранения на складе. Срок эксплуатации ТПЭ-1 – 5 лет, включая 1 год хранения на складе. Срок службы ТПЭ-1 не менее 10 лет.

Технические характеристики и внешний вид оборудования, представленного в каталоге, носят исключительно информативный характер, могут быть изменены в любой момент без уведомления и не заменяют консультацию специалиста. Во избежание ошибок при выборе, рекомендуем обратиться к менеджеру.

Контактор NC1-5004

Модель NC1-5004 представляет собой четырехполюсный контактор на номинальный рабочий ток 50 ампер. Аппарат состоит из катушки управления и группы главных контактов. Корпус устройства выполнен из негорючих материалов.

Характеристики

• Номинальный ток: 50 А
• Количество полюсов: 4
• Напряжение управления: 24 В
• Частота: 50 Гц (CHINT)
• Крепежные отверстия под винты размером M8
• Угол установки: не более 5 градусов

Категории применения

Контактор NC1-5004 имеет категории применения: АС-3, АС-4.

Таблица пересчёта номинальных характеристик

Мощность контактора 22 кВт

Мощность контактора 22 кВт — это мощность подключаемой к нему стандартной нагрузки. Для ламп накаливания и тэнов можно выбирать лёгкую категорию AC-1, а для двигателей, работающих с тяжелыми инерционными механизмами с изменением направления вращения, стоит выбрать категорию AC-4.

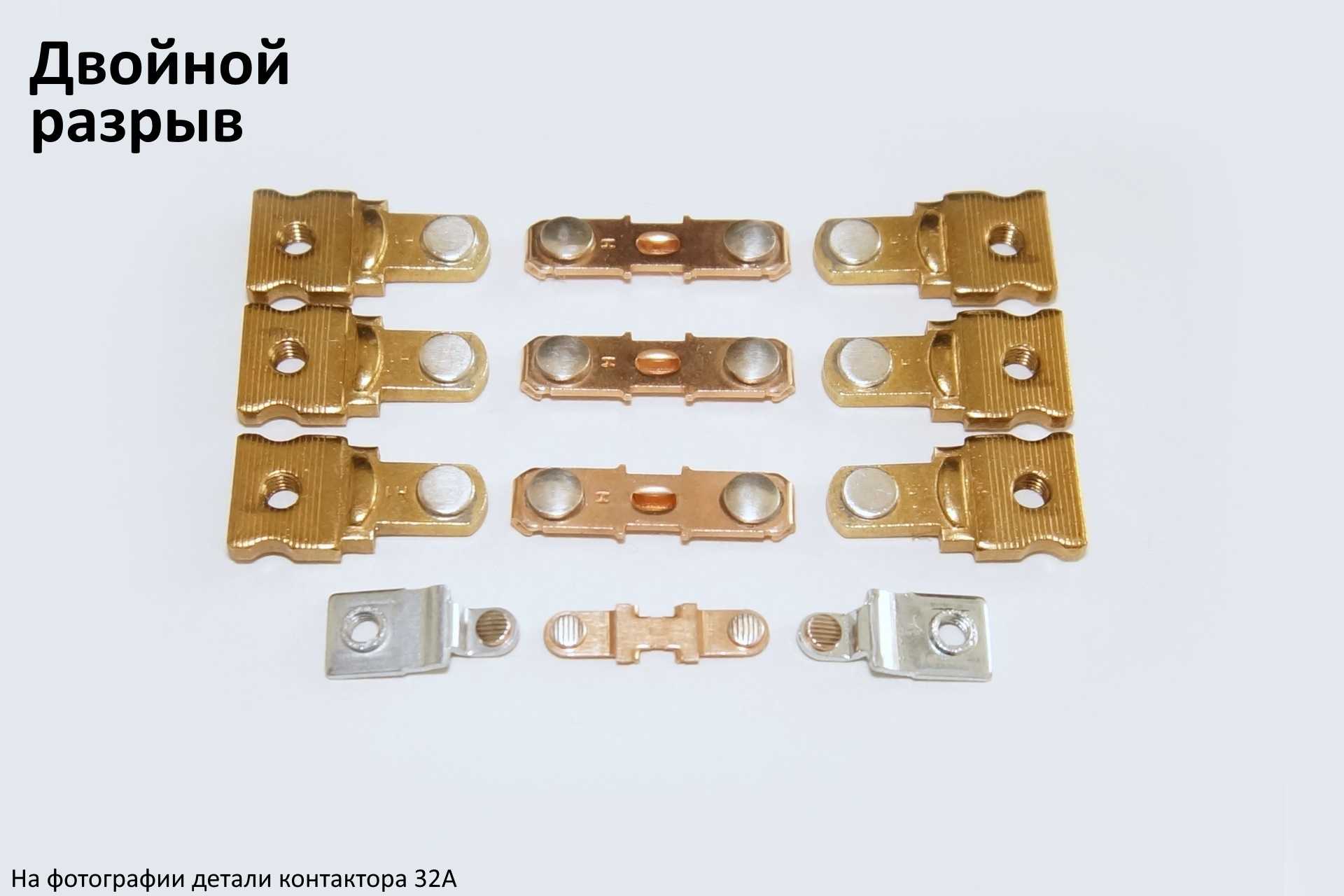

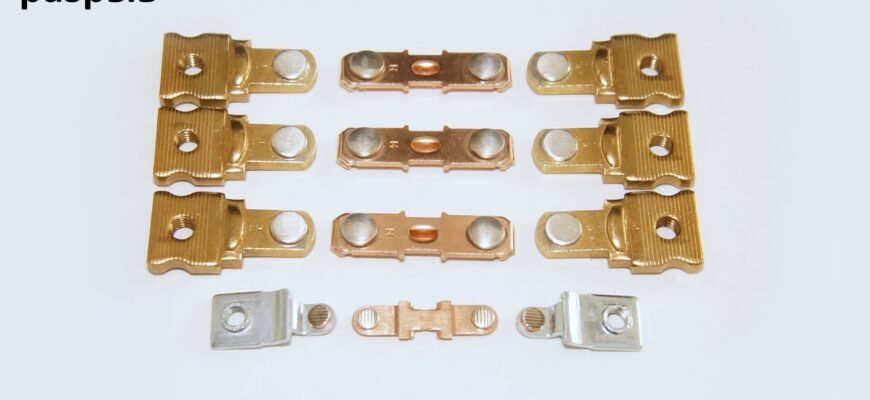

Контактная часть выполнена по классической схеме с двойным разрывом. Центральная подвижная часть подпружинена.

Магнитопровод надежно собран, пластины скреплены в 12 местах, в шести из них сквозными заклёпками. Вибрацию поглощают резиновые демпферы неподвижной части, а короткозамкнутые витки компенсируют отскок якоря при переходе фазы через ноль.

В цепях управления используются небольшие токи и напряжения, что усложняет коммутацию — пробить оксидную плёнку становится сложнее. Вспомогательные контакты NC1 оснащены системой самоочистки, повышающей надёжность срабатывания. Во время коммутации происходит смещение подвижной части контакта. Подпружиненная подвижная часть начинает смещение при соприкосновении с неподвижной частью и заканчивает после сжатия пружины. За счёт трения контактов друг о друга очищается верхний слой. Перпендикулярные насечки увеличивают эффективность самоочистки.

Серия контакторов NC1

Контакторы NC1 уже заслужили особое внимание в профессиональной среде. Конструкция базируется на популярной серии CJX2 с некоторыми доработками, чтобы соответствовать современным требованиям к коммутационным аппаратам. Также переименование позволило унифицировать названия всего модельного ряда CHINT. Данную серию можно использовать для коммутации электрических цепей при работе с целым рядом промышленного оборудования. К тому же совместное применение контакторов NC1 с тепловыми реле позволяет защищать потребителей электроэнергии от сверхтоков.

Серия отличается широким диапазоном номинальных токов. Доступны модели номиналом от 9 до 95 ампер. Еще одна особенность заключается в широких возможностях совместного использования с другими узлами и агрегатами. Присоединяя дополнительные блоки к контактору NC1, можно получить:

• Устройство для управления двух скоростей;
• Реверсивный контактор;
• Контактор со встроенным поддерживающим катушку устройством.

Характеристики

Модельный ряд предназначен для работы в сетях переменного тока с напряжением до 690 вольт. В том числе возможна эксплуатация при повышенной частоте до 60 герц. В зависимости от модели цепь управления может работать либо от переменного, либо от постоянного тока. То есть возможна ситуация, при которой через силовые контакты проходит переменный ток, а управления происходит через сеть постоянного тока (модели с литерой Z в названии). Катушки управления поддерживают ток от 24В до 400В. Серия контакторов NC1 предназначена для частой коммутации цепей, поэтому устройства способны выполнять до 1200 циклов переключения в час (по категории применения АС-3 при 380/400 В). При этом конструктивно контактор рассчитан на 10 млн. циклов включения/отключения.

Контактор для цепей управления постоянного тока с напряжением 220В. Управляющий сигнал передается на катушку управления контактора. Это приводит к смыканию главных контактов. При этом вспомогательный контакт остается открытым (1НО). Это можно использовать в цепях блокировки и сигнализации.

Контактор NC1-1810Z 18А DC220В 1НО (CHINT) предназначен для работы с номинальным током 18А. Устройство монтируется вертикально и крепится монтажными винтами. При эксплуатации температура окружающей среды должна находиться в диапазоне от -25 до +40 градусов.

Характеристики:

• Номинальный ток: 18А
• Напряжение: DC220В
• Количество контактов: 1НО
• Производитель: CHINT

В зависимости от подключаемой нагрузки, а также напряжения её питания номинальные характеристики контактора пересчитываются. Номинальный ток 18 А в наименовании товара и на лицевой стороне контактора указывается для наиболее распространённого применения: электродвигатель с трёхфазным питанием 380В по категории АС-3.

Мощность контактора 7,5 кВт — это мощность подключаемой к нему стандартной нагрузки. Для ламп накаливания и тэнов можно выбирать лёгкую категорию AC-1, а для двигателей, работающих с тяжелыми инерционными механизмами с изменением направления вращения, стоит выбрать категорию AC-4.

Рабочий ток контактора NC1-8011:

• Номинальный ток: 80А
• Напряжение: 400В
• Частота: 50Гц
• Количество контактов: 1НО + 1НЗ
• Производитель: CHINT

Номинальный рабочий ток трехполюсного контактора NC1-8011 составляет 80 ампер. Устройство работает в сетях переменного тока напряжением до 690В частотой 50Гц. Возможна работа при повышенной частоте (60Гц) с управлением от сети переменного тока напряжением 400В.

Корпус аппарата содержит два вспомогательных контакта — 1 нормально открытый и 1 нормально закрытый. Контактор NC1-8011 требует соблюдения температурных условий эксплуатации — не менее -25 и не более +40 градусов. Изделие произведено в соответствии с требованиями ГОСТ Р 50030.4.1.

Характеристики:

• Номинальный ток: 80А
• Напряжение: 400В
• Частота: 50Гц
• Количество контактов: 1НО + 1НЗ
• Производитель: CHINT

В зависимости от подключаемой нагрузки, а также напряжения её питания номинальные характеристики контактора пересчитываются. Номинальный ток 80 А в наименовании товара и на лицевой стороне контактора указывается для наиболее распространённого применения: электродвигатель с трёхфазным питанием 380В по категории АС-3.

Мощность контактора 37 кВт — это мощность подключаемой к нему стандартной нагрузки. Для ламп накаливания и тэнов можно выбирать лёгкую категорию AC-1, а для двигателей, работающих с тяжелыми инерционными механизмами с изменением направления вращения, стоит выбрать категорию AC-4.

CHINT: ведущий производитель электротехнической продукции

CHINT является одним из ведущих производителей электротехнической продукции. Компания специализируется на создании сложных решений в области промышленной автоматизации, таких как оборудование для аэропортов и теплоэлектростанций, а также простых устройств, таких как предохранители, рубильники и выключатели.

Включение в список Forbes Global 2 000

В 2019 году журнал Forbes включил CHINT в свой список крупнейших компаний мира — Global 2 000.

Каталог контакторов NC1.pdf

Если у вас возникли сложности с выбором продукции, не стесняйтесь обращаться к нам. Мы поможем вам подобрать необходимый вариант, ответим на ваши вопросы и проконсультируем по ценам и срокам.

Ответы на вопросы

• Контакторы NC1 выпускаются с катушками управления, предназначенными для напряжения 24В, 36В, 48В, 110В, 127В, 220В, 240В, 380В переменного и постоянного тока.
• В контакторах серии NC1 можно заменить катушку переменного напряжения 230В(AC) на постоянное напряжение 24В(DC).
• Дополнительные аксессуары для контакторов серии NXC и NC1/NC2 несовместимы.
• Дополнительные контакты серии F4 имеют следующую мощность: Категория AC-15 – 360 VA; Категория DC-13 – 33 W.

Преимущества контакторов NC1

• Цепи управления для постоянного и переменного тока
• Рабочий температурный диапазон от -25 до +40
• Механическая износостойкость 10 миллионов циклов
• Номинальные токи от 9А до 95А
• Катушки управления от 24В до 400В
• Наличие дополнительных контактов

причины выбрать контакторы CHINT

1. Контроль качества: В компании есть собственная лаборатория для тестирования новинок и выдачи сертификатов DEKRA. Каждое изделие проходит строгую проверку перед продажей.
2. Доступные цены: Автоматизированное производство на заводах CHINT снижает затраты на человеческие ресурсы, что позволяет компании поддерживать низкие цены.
3. Сертификация продукции: Все товары CHINT сертифицированы международными стандартами UL (США), VDE (Германия), KEMA (Нидерланды), EAC (Таможенный союз), RoHS, что подтверждает их качество и безопасность для окружающей среды и здоровья человека.
