Инструкция по очистке от пыли Apple Mac Mini A1347

Данная статья посвящена процессу разборки и обслуживания модели A1347 (Late 2014) Apple Mac Mini. Вы найдете подробные инструкции по очистке от пыли, замене термопасты и важные советы по правильной организации работы, чтобы обеспечить успешный ремонт.

Эта инструкция несет исключительно информационный характер. Редакция GreaTech не несет ответственности за ущерб или повреждения, полученные в процессе следования данной инструкции. Рекомендуем обращаться за квалифицированной помощью в специализированные организации.

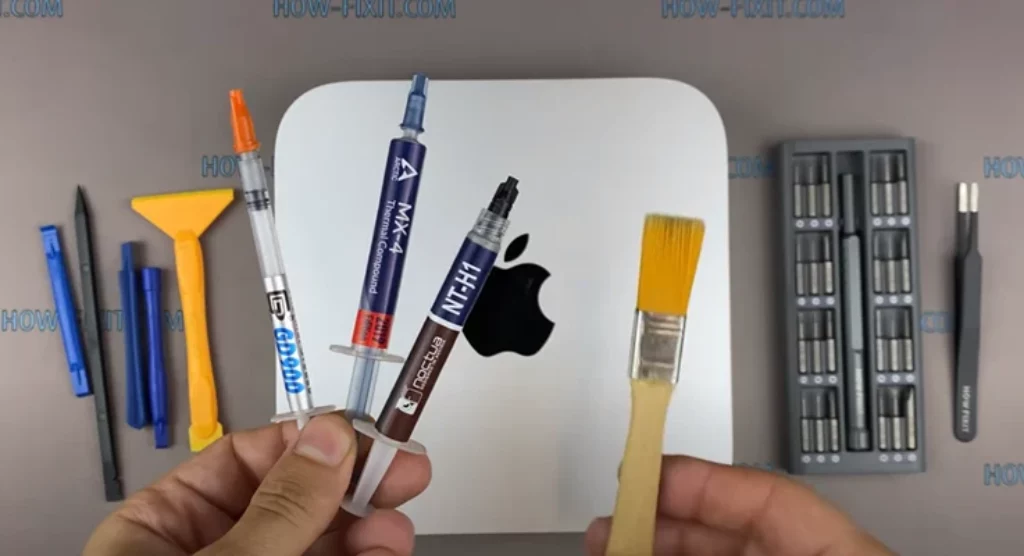

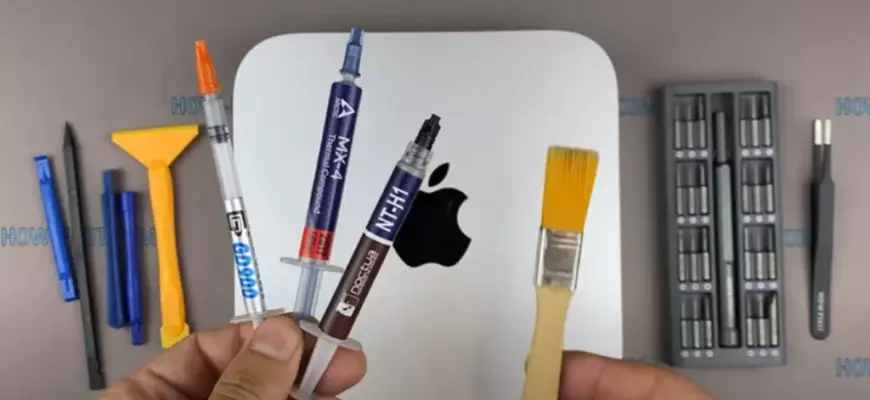

Подготовка к очистке

1. Переверните Mac Mini и снимите нижнюю крышку.


2. Используя отвертку Torx T6 с отверстием внутри, открутите винты на железной крышке.


3. Поднимите железную панель, чтобы получить доступ к внутренностям.


4. Открутите дополнительный винт, который держит компоненты внутри.


5. Отсоедините Wi-Fi антенну от платы.


6. Приподнимите вентилятор и отключите шлейф, соединяющий его с основной платой Mac Mini.


7. Удаляйте пыль с лопастей вентилятора.


8. Вставьте инструмент в отверстие на материнской плате и аккуратно сдвиньте вниз, чтобы извлечь материнскую плату из корпуса Mac Mini.


9. Отключите шлейф питания от материнской платы.


10. Используйте антистатическую кисточку для очистки материнской платы от пыли.


11. Открутите все винты на термотрубке и аккуратно поднимите её вверх от материнской платы.


12. Почистите термотрубку от пыли.

Подготовка к нанесению термопасты

Снимите старую термопасту с поверхности процессора и термотрубки, используя изопропиловый спирт, если необходимо.

Нанесение новой термопасты

Нанесите новую термопасту на поверхность процессора.

Установка термотрубки и закручивание винтов

Установите термотрубку на место и прикрепите все винты, равномерно закручивая их с каждой стороны для равномерного распределения давления.

Завершение процесса сборки

Завершите процесс сборки, следуя обратной последовательности действий.

Для более наглядного понимания каждого этапа, предлагаем ознакомиться с подробной инструкцией в видео, размещенном в начале статьи. Следуйте шагам и получите уверенность в успешной разборке и обслуживании вашего Apple Mac Mini A1347.

Сохраните себе или поделитесь с другим

Характеристики

• Рабочая температура: 10 ~ 35°C
• Производитель: Apple
• Серия: iMac 27 (конец 2012 года)
• Модель: A1419 (MD096C116GH1V1RU/A)
• Тип оборудования: Моноблок, Игровой моноблок
• Процессор: Intel Core i7 3770 (3.4 — 3.9 ГГц, 4 ядра, 77 Вт)
  • Количество ядер: 4
  • Кэш L3: 8 Мб
• Тип видео: Дискретное
  • Видео: GeForce® GTX 680MX
  • Видеопамять: 2 Гб
• Звук:
  • Встроенные динамики
  • Встроенный микрофон
• Оперативная память:
  • 16 ГБ (2 x 8 Гб)
  • Тип памяти: SO-DIMM DDR3 1600 МГц
  • Максимальный объем памяти: 32 Гб
  • Количество слотов для оперативной памяти: 4 слота SODIMM

Объемы памяти

Характеристики (продолжение)

• Объем накопителя: 3 Тб HDD
• Формат накопителя: SATA
• Оптический привод: Нет оптического привода
• Встроенная камера: Есть, FaceTime HD
• Материал корпуса: Алюминий
• Цвет: Серебристый
• Подсветка LCD-матрицы: Светодиодная (LED) подсветка
• Диагональ экрана: 27 (68.6 см)
• Экран: IPS
• Разрешение экрана: 2560 x 1440
• Поверхность экрана: Глянцевая, Стекло
• Предустановленная ОС: Mac OS (MacOS)
• Сеть: 1 Гбит/с
• Wi-Fi: Да
  • Стандарты Wi-Fi: WiFi A (a/b/g/n)
• Интегрированный Bluetooth: Есть, Bluetooth 4.0

Интерфейс, разъемы и выходы

• 4 x USB 3.0
• 2 x Mini DisplayPort (совмещенный с портом Intel Thunderbolt)
• RJ-45
• Разъем 3.5 мм для наушников (разделяемый с S/PDIF)

Слоты для карт памяти SDXC, SDHC, SD

Блок питания: Встроенный

Комплект поставки и опции

• ПО в комплекте: iLife (iPhoto, iMovie, GarageBand, iWeb), Антивирусы для Mac OS
• Комплект поставки: Беспроводная клавиатура, Кабель питания, Беспроводная мышь Apple Magic Mouse
• Комплект №1
• Комплект №2
• Мышка

Страна изготовления товара

Китайская Народная Республика

Прочее

• Датчик внешней освещенности
• Поддержка гарнитуры Apple iPhone с микрофоном
• Поддержка режима целевого дисплея через порт Thunderbolt с помощью кабеля Thunderbolt — Thunderbolt (приобретается отдельно)

Вид кнопок и индикаторов

Размеры

• Ширина x высота x глубина: 650 x 516 x 203 мм
• Вес: 9.54 кг

Размеры упаковки (измерено в НИКСе)

• 80 x 65.5 x 25.5 см

Вес брутто (измерено в НИКСе)

• 14.7 кг
