RM6 – это малогабаритное комплектное распределительное устройство элегазовое (КРУЭ) производства компании Schneider Electric, предназначенное для установки внутри помещений.
Моноблок RM6 применяется в распределительных сетях напряжением 6 кВ, 10 кВ, 24 кВ, и выполняет функции присоединения, питания и защиты линий и трансформаторов (до 3150 кВА включительно) с помощью разъединителей и комбинации силового выключателя с защитным реле или предохранителями. Возможна организация учета электроэнергии на стороне высшего напряжения.
RM6 представляет собой компактное распределительное устройство, состоящее из нескольких функциональных блоков (обычно от 1 до 4). Имеется возможность последующего расширения распределительного устройства посредством подключения справа или слева дополнительных моноблоков.
Моноблок RM6 включает в себя:
Применение полностью герметичного необслуживаемого корпуса, заполненного элегазом с избыточным давлением 0,2 бар, запаянного на весь срок службы, позволяет:
RM6 может комплектоваться цоколем высотой 260 или 520 мм, упрощающим работы по строительной части, и позволяющим уменьшить глубину кабельных каналов, если это позволяет радиус изгиба кабелей. Крепление цоколя осуществляется непосредственно к полу. Строительная часть для установки RM6 одинакова для моноблока с цоколем и без него.
При использовании устройства для телеуправления распределительными сетями типа Easergy T200 легко выполнить автоматический ввод резерва и систему диспетчеризации.
КРУЭ RM6 имеет следующие преимущества:
* Обеспечение безопасности персонала:
* Устойчивость к воздействию окружающей среды:
* Высокое качество изготовления:
* Удобство и простота в монтаже:
* Необслуживаемость в течение всего срока эксплуатации – до 30 лет;
* Малые габариты.
Моноблок RM6 — это комплектное распределительное устройство элегазовое КРУЭ на наибольшее напряжение до 24кВ, номинальный ток до 630А.
Устройство предназначено для установки в радиальных, магистральных и петлевых распределительных сетях 6, 10, 20кВ. Служит для присоединения, питания и защиты одного или двух распределительных трансформаторов с помощью комбинации выключателя нагрузки и плавких предохранителей (функция типа Q) или силового выключателя с защитой (функции типа B или D).
Коммутационные аппараты и сборные шины расположены в герметичном корпусе, заполненном элегазом с избыточным давлением 0,2бар и «запаянном» на весь срок службы.
Такой полностью изолированный моноблок состоит из:
1) Герметичный сварной неразборный корпус, изготовленный из нержавеющей стали. Корпус заполнен элегазом с низким избыточным давлением (0,2бар). Внутрь корпуса помещены сборные шины главных цепей и активные части: выключатели, заземляющие разъединители, и т.п.;
Корпус является не обслуживаемым и заполнен элегазом на весь срок эксплуатации изделия;
2) От одного до четырех кабельных отсеков для подключения к сети или трансформатору. Кабели присоединяются к коммутационным аппаратам снаружи;
3) Отсек вторичных цепей;
4) Отсек привода;
5) Отсек плавких предохранителей, используемых в комбинации с выключателем нагрузки.
Применение герметичного корпуса с элегазовой изоляцией позволяет:
1) Снизить габаритные размеры оборудования;
2) Практически свести к нулю влияние окружающей среды при эксплуатации, что повышает надежность при работе в условиях повышенной влажности, механического и химического загрязненния воздуха;
3) Обеспечить безопасность персонала (стойкость к внутренней дуге, видимость положения ножей заземления, блокировка при неправильных действиях персонала;
Гашение электрической дуги в RM6 ячейки осуществляется на основе принципа автодутья в элегазе. Выключатель нагрузки со способностью отключения токов коротокого замыкания. Гашение электрической дуги осуществляется методом вращающейся дуги и автокомпрессии в элегазе, что позволяет отключать токи короткого замыкания.
Измерения на стороне высокого напряжения
Моноблоки RM6 с воздушной изоляцией укомплектованы трансформаторами тока и трансформаторами напряжения, что позволяет производить учет мощности.
Повышенная стойкость к внешним воздействиям
1) Снижена опасность, исходящая от кабелей (некорректное соединение, несоответствие радиусов кривизны между двумя соседними ячейками и т.д.);
2) Полностью закрытые модули моноблоков RM6 (отсутствие открытых частей снизу и вентиляционных отверстий);
3) Все модули моноблоков RM6 проходят испытания на заводе.
Разделение СН и НН
Вторичные цепи ИТТ и ИТН выведены в отдельную клеммную коробку с возможностью пломбировки. Эта клеммная коробка позволяет:
— подключать приборы (в другом помещении);
— или подключать низковольтный отсек, установленный на стороне НН (опция).
Применение моноблоков RM6 позволяет осуществлять наращивание новых блоков с требуемыми функциями. Расширение осуществляется путем присоединение одного или нескольких новых блоков к уже существующим на уровне сборных шин при помощи втычных экранированных контактов. Целостность и герметичность блоков при расширении не нарушается.
Расчетный срок службы — не менее 30 лет.

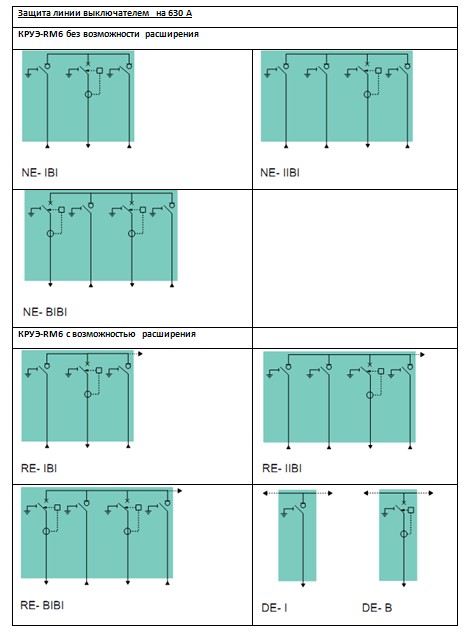

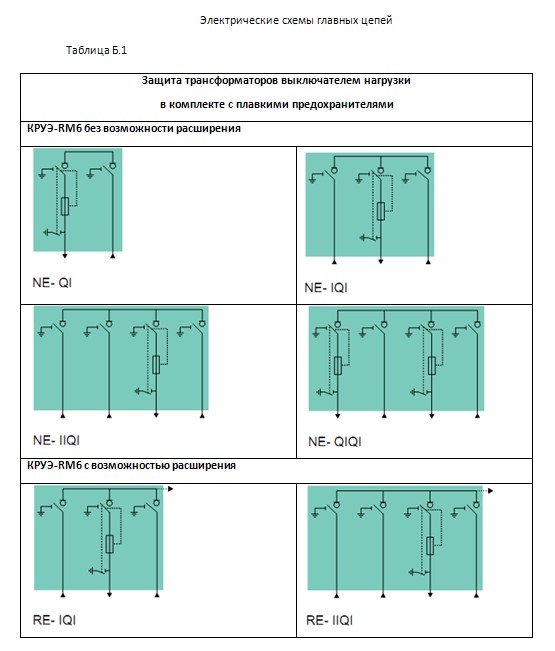

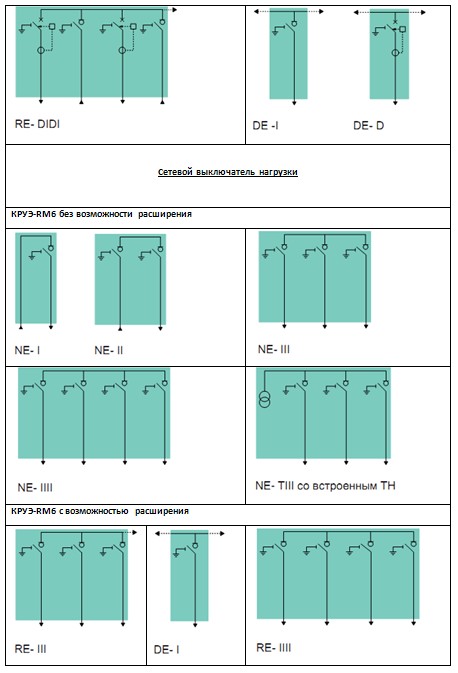

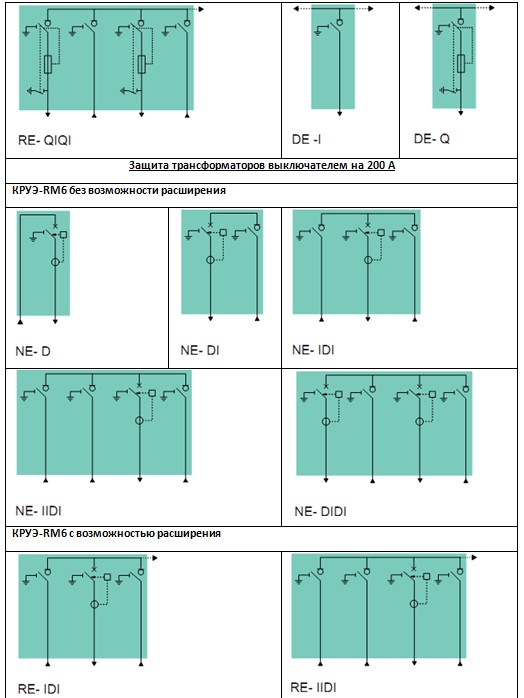

Виды функций моноблоков RM6
Нужна помощь в подборе? Cкачать отпросный лист (147 Кб)
Руководство по эксплуатации Cкачать (2.5 Мб)
Устройства комплектные распределительные с элегазовой изоляцией
Элегазовый моноблок КРУЭ-Лег-RM6 (комплектное распределительное устройство с элегазовой изоляцией) в металлическом корпусе используется для монтирования в распределительных электросетях с трехфазным переменным током 50 герц на номинальное напряжение 6/10/20 кВ, с номинальным током главных цепей не более 630 Ампер. Устройство используется в электросетях как радиального, так и двухстороннего питания, с нейтралью, либо заземленной на дугогасительный реактор, либо изолированной.
Моноблок помогает осуществить подсоединение, электропитание и защиту одного-двух распределительных силовых трансформаторов мощностью до 3150 кВА, для чего применяется силовой выключатель с предохранителем от короткого замыкания. Компактный моноблок монтируется в закрытых распредустройствах электростанций, в распределительных пунктах и на трансформаторных подстанциях.
КРУЭ серии RM6 представляет собой цельный изолированный бак из металла, заполненный особым дугогасящим и изоляционным газом – SF6 (элегаз). Для поддержания герметичности внутри бака создается пониженное давление 0,2 бар. В корпус могут быть помещены от 1 до 4 встроенных функциональных блоков со сборными шинами и необходимой коммутационной аппаратурой (предохранители, заземлители, выключатели). Подключение к электросети и трансформаторам осуществляется за счет пристраиваемых снаружи кабельных отсеков (по количеству моноблоков). Собственно подсоединение кабелей к коммутационным устройствам осуществляется посредством адаптеров, которые подключаются к проходным изоляторам в кабельных отсеках.
RM6 сборка элегазовых моноблоков и производство комплектующих
Отсек вторичных цепей располагается вверху, за передней панелью с моносхемой (пластрон), и содержит систему приводов для каждого из функциональных блоков. На самой панели находятся элементы для блокирования переключений и управления ими, а также индикаторы состояния моноблока.
Климатическое исполнение в конфигурации УЗ соответствует Государственному Стандарту 15150 и предусматривает допустимую температуру воздуха в пределах от -25 до +40 градусов Цельсия. Согласно этому же ГОСТу устройство нормально функционирует в атмосфере 2-го типа без предельных концентраций агрессивного газа и пара, способных повредить нержавеющую сталь корпуса.
Устройство выпускается в Беларуси в соответствии с современными стандартами качества и по лицензии французской компании Schneider Electric.

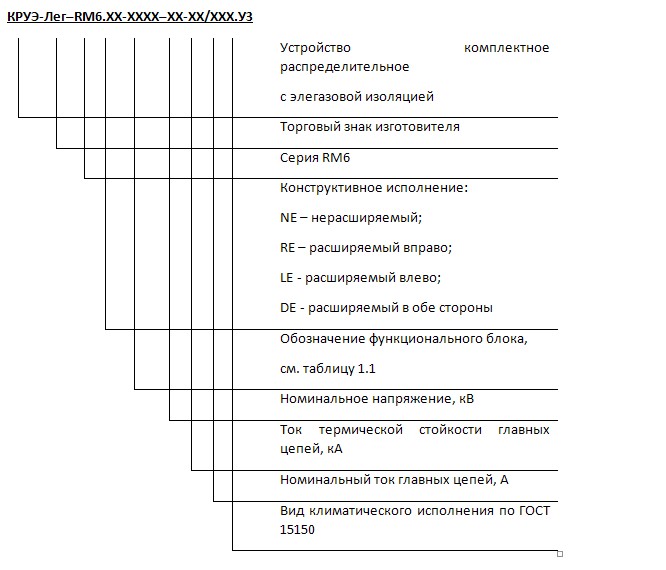

Унифицированная форма для обозначения моноблоков представляет собой шестичастную запись. Так, например, устройство КРУЭ-Лег-RM6 в нерасширяемом исполнении функционального блока, предназначенное для соединения линии посредством силового выключателя с показателями 10кВ (номинальное напряжение) и 20кА (ток термостойкости цепей), величиной номинального тока 630 Ампер и в климатическом исполнении «УЗ» будет обозначено так:
КРУЭ-Лег–RM6.NE-BIBI-10-20/630.У3 ТУ BY 691131119.004-2015

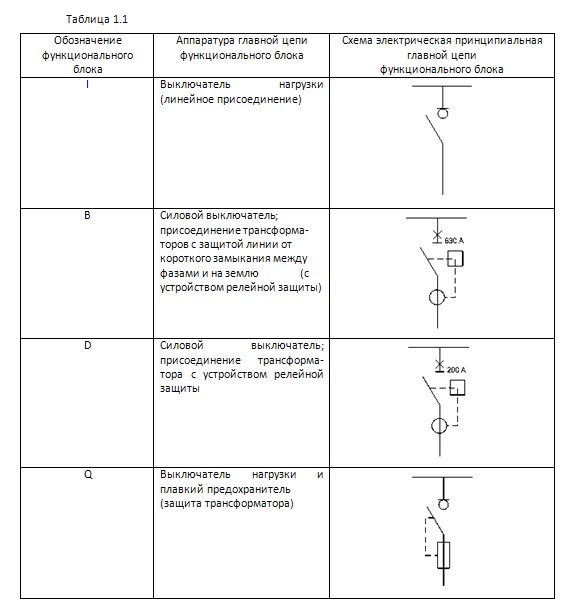

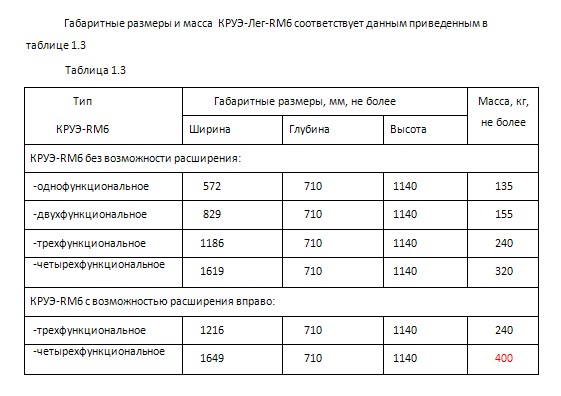

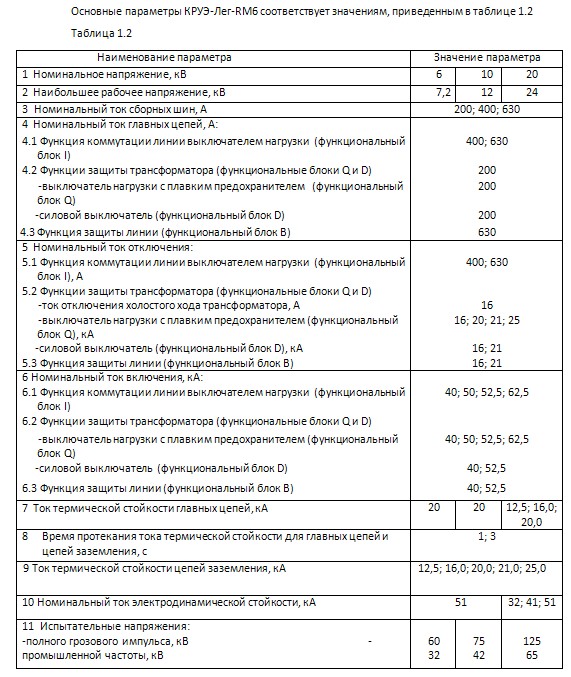

Технические характеристики и конструктивные особенности КРУЭ-RМ6 приведены в таблице 1.1:
ПОДКЛЮЧЕНИЕ RM6.
Подключение моноблока к питающей линии и трансформатору осуществляется снизу при помощи кабелей. Ориентировочные размеры траншеи (канала) для подвода кабелей к моноблоку RM6 указаны на рисунке ниже.
Размеры кабельного приямка приведены для случая установки RM6 без цоколя. В случае использования цоколя (высота 260 или 520 мм) глубина канала может быть уменьшена, или необходимость в его создании может совсем отпасть.
Для подключения кабелей к токоведущим частям, находящимся внутри RM6, используются проходные изоляторы. Как типовое решение для России и стран СНГ рекомендуется применение адаптеров (проходных изоляторов) типа С (630 А, 25 кА/1 с, и 62,5 кА, под болт М16) производства компаний Raychem (Tyco Electronics) и Euromold.
