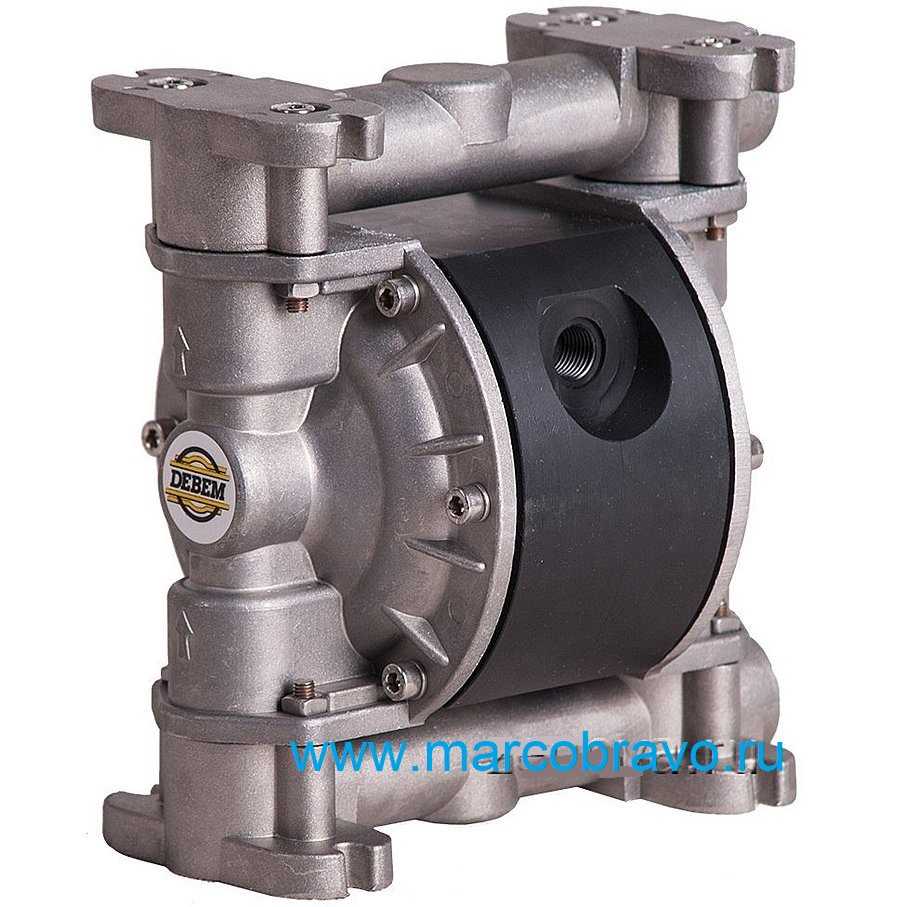

Мембранный пневматический насос Debem Microboxer ALU

Мембранный пневматический насос Debem Microboxer ALU предназначен для перекачивания жидкостей, с которыми тяжело справляются стандартные центробежные насосы.

Особенности насоса

• Энергия сжатого воздуха 2-8 бар (необходим компрессор для работы)
• Самовсасывание даже со значительной высоты
• Точная регулировка скорости без потерь давления
• Способность работать в холостом режиме без повреждений
• Применение широкого выбора материалов для химических сред
• Может использоваться в тяжелых условиях и в потенциально взрывоопасных средах (сертификат ATEX)

Пневматический насос Debem Microboxer ALU — отличное решение для сложных условий перекачивания.

Корпус насоса MICROBOXER-AL

Корпус насоса MICROBOXER-AL выполнен из алюминия. Мембраны сдвоенной конструкции Hytrel+PTFE: внутренняя мембрана со стороны воздуха из хайтрела, внешняя мембрана со стороны жидкости из тефлона. Шарики и седла клапана из нержавеющей стали, прокладки и уплотнительные кольца из тефлона.

По умолчанию насос имеет защищенное исполнение — сертифицирован по взрывозащите II 3/3 GD c IIB T 135°C (по запросу более высокая категория 2G). Максимальная температура жидкости не должна превышать +95 °С. Насос MICROBOXER-AL имеет производительность от 0,3 до 2,1 м3/час (от 5 до 35 л/мин). Напор зависит от давления сжатого воздуха, поэтому не может превышать 8 бар. Насос MICROBOXER-AL может работать в режиме самовсоса, но при вязкость жидкости не должна превышать 10 000 сстокс. При высоте самовсоса 7 метров насос теряет 45% своей производительности.

Основные особенности и возможности мембранного насоса Microboxer ALU

Технические характеристики насоса Debem Microboxer ALU:

• Кривые и характеристики относятся к насосам с погружным всасыванием и открытым напорным патрубком с водой при температуре 20 °C и варьируется в зависимости от состава материалов.
• Значение зависит от конфигурации насоса.

Габаритные размеры насоса Debem Microboxer, мм:

График производительности насоса Debem Microboxer:

Принцип работы и описание работы пневматического мембранного насоса Debem Microboxer — состит из коаксиального, центрально расположенного пневмодвигателя. К валу двигателя прикреплены мембраны нового поколения (с продолжительным сроком службы, Long Life).

По обеим сторонам два корпуса насоса содержат шаровые клапаны и соответствующие гнезда трубы всасывания и нагнетания продукта.

• A = шаровые клапаны
• B = насосная камера
• C1 = мембрана со стороны продукта
• C2 = мембрана со стороны воздуха
• D = всасывающий коллектор
• E = нагнетательный коллектор
• F = пневмодвигатель

Сжатый воздух, введенный коаксиальным теплообменником (A) позади одной из двух мембран, вызывает сжатие и подталкивает продукт в трубу нагнетания (B), одновременно противоположная мембрана, жестко закрепленная на валу теплообменника, создает разрежение, всасывая жидкость (C). По завершении хода коаксиальный пневматический теплообменник отводит сжатый воздух за противоположную мембрану, инвертируя, таким образом, цикл.

Установка пневматического мембранного насоса Debem Microboxer

Мембранные насосы Debem Microboxer должны устанавливаться горизонтально при помощи специальных болтов на ножках или предусмотренных отверстиях. Ось теплообменника также должна располагаться горизонтально.

Типы установки

1. Бочковый вариант (с вязкостью макс. 10,000 cps при температуре 20° C)
2. Самовсасывающий вариант (с вязкостью макс. 10,000 cps при температуре 20° C)
3. Положительный напор на всасывании (с вязкостью макс. 50,000 cps при температуре 20° C)
4. Погружной вариант (с вязкостью макс. 50,000 cps при температуре 20° C)
5. Сдвоенный вариант на всасывании и нагнетании (с вязкостью макс. 50,000 cps при температуре 20° C)
6. Сдвоенный вариант на нагнетании (с вязкостью макс. 50,000 cps при температуре 20° C)

Расшифровка кода мембранных насосов серий CUBIC & BOXER

Деталировка насоса Debem Microboxer ALU, выбор запасных частей:

• 5b Направляющая обойма шара
• 6 Промежуточный соединительный вал
• 17 Нижнее уплотнение седла шара
• 17a Верхнее уплотнение седла шара
• 20 Винт крышки выпуска воздуха
• 22 Крышка выпуска воздуха
• 26 Винт корпуса насоса
• 28 Винты для коллектора
• 41 Узел с возвратно-поступательным движением
• 42 Уплотнение заглушки узла с возвратно-поступательным движением
• 43 Заглушка узла с возвратно-поступательным движением
