Установил себе штатный сабвуфер BOSE (28170-1BM0A) от Nissan Murano в нишу запасного колеса. Подключен к штатному внешнему усилителю SONY (вот к этому).
После получения предстояла процедура вскрытия и знакомства с содержимым.
Сабик оказался активным. Это встроенный усилитель.
Это конструкция фазоинвертора (фото сверху - щель изнутри корпуса, фото внизу - снаружи).
Поскольку сабик мне достался активный, то необходимо было адаптировать его проводку для подключения мимо встроенного усилителя. Тут я просто разрезал провода на динамики до и после встроенного усилителя и спаял их напрямую. Тут пайка была самым уместным способом сращивания проводки. Места соединения заизолировал термоусадкой с внутренним клеевым слоем, обматал мохнатой лентой и уложил обратно в канал. Таким образом место спайки жёстко зафиксировано и, тем самым, разгружено от вибраций, которые могли бы её разрушить.
Далее сделал ответную часть проводки от разъёма саба до усилителя. Благо разъёмчиками под Boseвские сабики я запасся ранее)))
Отверстие для проводки под усилитель.
Мне не понравилось как выглядит это розовое недоразумение)) поэтому оклеил его маделином по всему периметру с заворотом на дно (скрепит эта зараза страшно сильно).
 Воткнул органайзер на место. И тут я снова столкнулся с небольшой трудностью. С высоким органайзером глубина самого напольного покрытия вдруг стала избыточной (примерно на 1-1,5см).
Пришлось отрезать его часть. Резал спереди. Сзади никак - прорези в полу для крепления сетки в непосредственной близости к его краю. Канцелярский нож с новым лезвием отлично с этим справился.
В целом теперь всё ОК.
### Deaf Bonce
Deaf Bonce - бренд профессиональных и любительских звуковых усилителей. Успешные инженерные решения из спортивных линеек переносятся в повседневные, поэтому наша акустика лидирует по технологичности в каждом ценовом сегменте. Усилители делятся на линейки.
#### Усилитель Деф Бонс Мачете
В этой серии 3 одноканальных усилителя для сабвуфера и 3 многоканальные модели для фронта. Мощность подобрана для повседневных динамиков и сабов.
##### Многоканальные усилители Machete
Многоканальные усилители Machete относятся к классу AB, отличаются надежной сборкой и чистым звучанием. Они работают в 2 Ома, поэтому к каждому каналу можно параллельно подключить два динамика.
##### Одноканальные усилители Machete
Моноблоки Machete относятся к классу D, поэтому они эффективно расходуют энергию аккумулятора и не перегреваются. Стабильная работа в 1 Ом позволяет дать максимум мощности сабвуферам при параллельном подключении катушек. В комплекте с усилителем идет выносной регулятор уровня входного сигнала.
#### Усилитель Деф Бонс Апокалипсис
Линейка профессиональных усилителей Apocalypse представлена двумя сериями: AAP Atom Plus и AAB. Среди них 14 моделей с разной мощностью и количеством каналов для аудиосистем любого уровня.
##### Преимущества усилителей Apocalypse
Многоканальники Apocalypse в 2021 году получили апгрейд и после переработки схемотехники стали меньше зависеть от сторонних наводок. Это повысило итоговое качество звучания музыки.
Мощные одноканальные усилители Apocalypse можно использовать в громких фронтах, потому что они работают со звуковым диапазоном 15-20000 Гц. Исключение – младшие модели AAP-350.1D и AAP-550.1D. Эти моноблоки подходят только для сабвуферов.
Вы можете купить усилители Deaf Bonce с гарантией в официальном интернет-магазине Alphard Group. В нашем ассортименте есть все компоненты для аудиосистемы, поэтому вы можете приобрести всё необходимое в одном месте. Оформите заказ прямо сейчас и добавьте громкости любимым композициям.
### Как подключить динамики на фронт (1-2-3-4 пары), коммутация динамиков
Ценители хорошего звука часто стремятся обновить заводскую акустику и сделать звучание музыки в своем автомобиле более качественным. Чтобы новая система играла четко и громко, все ее компоненты должны быть правильно подобраны и установлены.
#### Варианты размещения штатной акустики
Самый простой вариант без покупки усилителя – замена динамиков и подключение их к магнитоле.
#### Как подключить фронт к магнитоле- Как подключить новые динамики к заводской магнитоле
- Как подключить фронт и тыл к магнитоле
- Как подключить фронт к двухканальному усилителю
- Как подключить фронт к четырехканальному усилителю
- Как подключить три пары динамиков к четырехканальнику
- Как подключить две пары динамиков и рупор
- Подключение динамиков и твитеров к усилителям: лучшие практики
- Лучше подключать к усилителю одни и те же динамики
- Четырехканальник: вариант подключения СЧ и твитеров
- Консультация и заказ
- июня 2023 г.
- Подключение сабвуфера: рекомендации
- Вариант подключения сабвуфера через внешний ЦАП
- Выбор выхода для подключения сабвуфера
- Рекомендации по подключению
- марта 2023
Как подключить новые динамики к заводской магнитоле
Если вы подключаете пару новых динамиков к заводскому головному устройству, то нужно просто демонтировать из дверей штатные динамики, при необходимости откусить клеммы, а затем прикрутить или припаять их к новым динамикам. Менять проводку в этом случае не нужно. Сколько штатных мест было в автомобиле, столько и можно подключить. Было две пары штатных динамиков – можно подключить две пары. Была одна пара – можно подключить одну пару. На большее может не хватить мощности магнитолы.
Как подключить фронт и тыл к магнитоле
Так же, как и фронт. Если нужно заменить фронт, то меняются только передние динамики. Если фронт и тыл, то меняются передние и задние.
Как подключить фронт к двухканальному усилителю
Самый простой вариант – параллельно коммутировать динамики, которые находятся в одной двери. Если в каждой двери по одному динамику, то их поканально подключаем к усилителю. Если стоит две пары, то подключаем по два динамика к каждому каналу. Три пары – по три динамика, четыре – по четыре.
Важно проверить, с каким сопротивлением работает усилитель. Если максимум 2 Ома, то больше двух пар динамиков подключить не получится. Если усилитель работает в 1 Ом минимум, то к двухканальному усилителю можно подключить максимум 4 пары динамиков. Если динамиков больше, нужно параллельное и последовательное подключение.
Как подключить фронт к четырехканальному усилителю
Все просто, если одна пара, две, четыре или восемь. Если одна пара динамиков, то можно либо два канала оставить пустыми и подключить поканально каждый динамик, либо соединить два динамика мостом и подключить к нему.
Если две пары динамиков, то подключаем их поканально, либо мостами соединяем каналы и подключаем динамики к этим мостам: два динамика параллельно мосту и так же с другой стороны. Второй вариант будет более эффективным с точки зрения длины проводки.
Четыре пары динамиков: соответственно каждая пара на каждый канал. Если усилитель работает в 1 Ом, то можно таким образом подключить и 8 пар динамиков.
Как подключить три пары динамиков к четырехканальнику
Это более сложный случай. Можно оставить один канал свободным, а три пары динамиков подключить к трем каналам. Второй вариант – оставить свободными два канала и направить, например, на сабвуфер. А три пары динамиков повесить на два канала усилителя. Но надо проверить, чтобы усилитель работал в 1 Ом, потому что сопротивление такой системы будет 1.33 Ома. Третий вариант – одну пару динамиков к одному каналу, другую к другому, а третью пару подключаем сразу к двум каналам и уменьшаем гейн на эти два канала, чтобы динамик не играл громче и не испытывал более сильных нагрузок, чем остальные.
В этом случае получается, что все каналы задействованы, и усилитель лучше распределяет свою мощность. С другой стороны, есть вероятность случайно спалить динамики. Чтобы этого не произошло, нужно очень грамотно и аккуратно выставить настройки.
Как подключить две пары динамиков и рупор
Pусские динамики и рупорныe устройства моно легкоDDDDDDDDDDDDDDDDDDDDDDDDdherent eh ica aidi, c aea aieaieie DDD#################DDD
Подключение динамиков и твитеров к усилителям: лучшие практики
В идеале подключать от разных усилителей. Один на две пары динамиков, другой усилитель на рупор. Если ВЧ не очень мощные, их можно подключить через головное устройство. Еще один вариант – четырехканальник: два канала направляем на СЧ, а два канала оставляем на ВЧ и подключаем их через конденсаторы.
Лучше подключать к усилителю одни и те же динамики
Однако лучше к усилителю подключать одни и те же динамики. Если делать иначе, динамики могут сгореть или наоборот не будут играть в полную мощность. В идеале твитеры подключать от отдельного усилителя или от головного устройства.
Четырехканальник: вариант подключения СЧ и твитеров
Есть возможность подключать от четырехканальника сразу и СЧ, и твитеры, но такой вариант не оптимален, так как требует очень точной настройки и может стать причиной слабого отыгрывания или выхода динамиков из строя.
Консультация и заказ
Если вы разобрались во всех технических тонкостях, оформите заказ на нашем сайте прямо сейчас. Если вам нужна бесплатная консультация, свяжитесь с нами любым удобным способом, и мы подберем для вас лучшее решение и подскажем оптимальную схему подключения конкретно в вашей ситуации.
июня 2023 г.
Подключение сабвуфера: рекомендации
У вас саб уже сейчас неправильно подключен. Надо rca 1 — rca 1 в LFE вход. Или rca2 с pre-out в rca2 line-in.
Вариант подключения сабвуфера через внешний ЦАП
Неплохой метод с внешнего ЦАПа саб цеплять, если используется ЦАП в режиме Преаута. Если есть XLR и RCA выходы у него. Какой-то на мощник выход, какой-то на саб. Срез, фаза, громкость регулируется на сабе.
Выбор выхода для подключения сабвуфера
Использовать pre out для саба не придумывалось, вам нужен линейный выход Line out. Уровень с увеличением или уменьшением громкости менять бегая к сабвуферу не оптимально.
Рекомендации по подключению

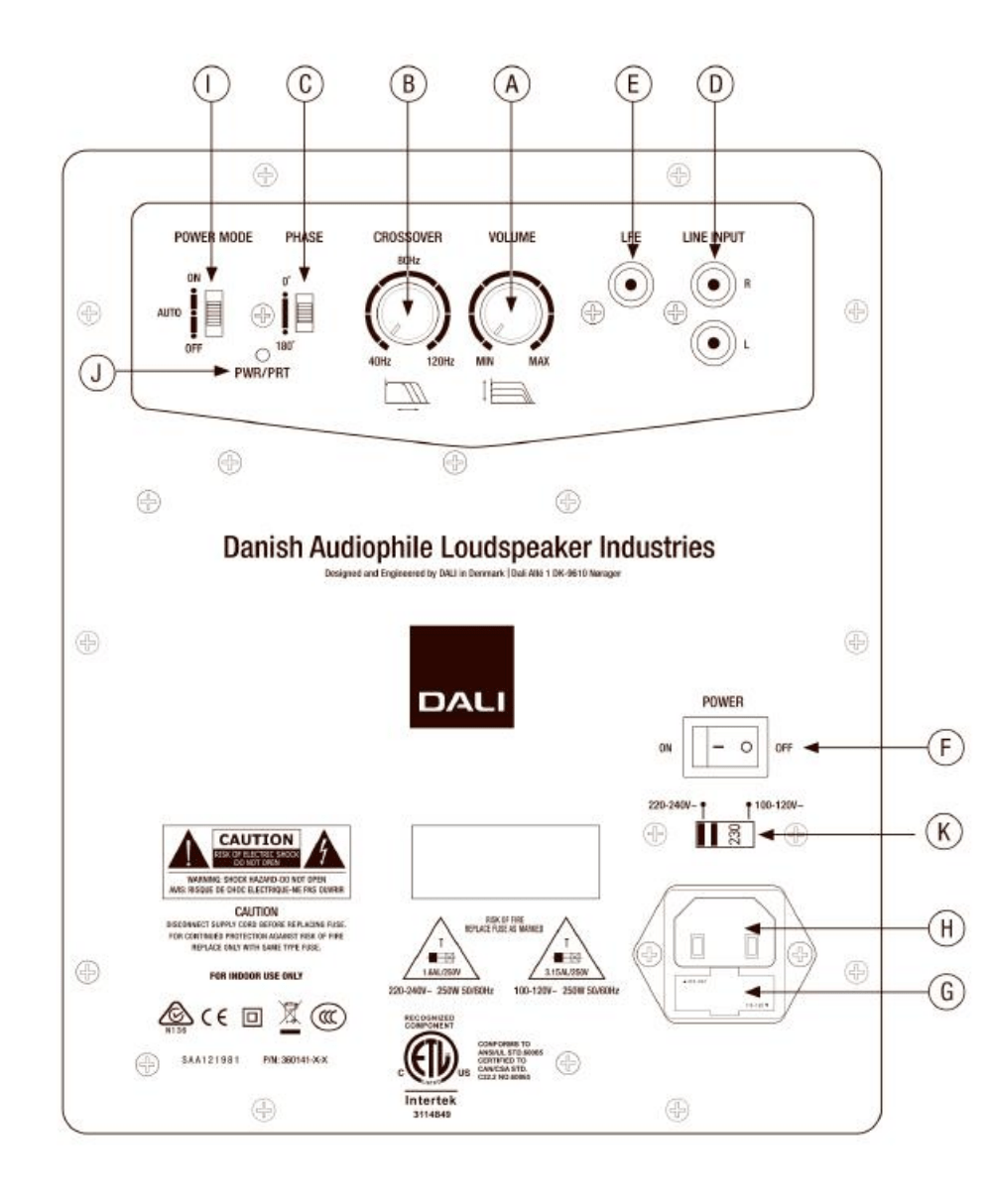

Читайте инструкцию от изготовителя, где по русски и английски написано LINE. Важно найти линейный (нерегулируемый) выход в усилителе, чтобы подать сигнал в сабвуфер.
марта 2023
Поясните, как человек будет регулировать громкость сабвуфера, если будет подаваться нерегулируемы сигнал? И с сабвуфера подается регулируемый или нерегулируемый сигнал?
Производитель сделал регулятор , обозначив его литерой ( А )
Производитель написал LINE IN
А я просто ознакомился с инструкцией от производителя
Покупатель может обратиться в сапорт производителя .
Я вот использовал одно время такую схему подключения сабвуфера Дали. Выход предусилителя (их у меня 2 выхода) у меня дает регулируемый сигнал со своего выхода. При регулировке громкости предусилителем саб, естественно, свою громкость тоже регулировал. И не нужно было бегать к сабу , крутить ручку. Использовал схему и как на рисунке (т.е. саб вставлялся между мощником и предусилителем), так и просто параллельно выводил сигнал с предусилителя на саб-с одного выгода предусилка, а со второго выхода-на мощник. Обе схемы рабочие, но просто со своими нюансами.
Кстати -на рисунке есть Line in надпись на усилителе мощности. Тоже считаете, что надо подавать нерегулируемый сигнал, как пишет производитель?
Вы мне сейчас схему подключения
сабвуфер Dali SUB C-8 D
да / нет
мы сейчас подключение сабвуфера Dali SUB C-8 D обсуждаем или в схему влился еще какой то
То есть инструкция от производителя на русском и англицком для Вас не ответ ?
Вопросов больше не имею. Все равно вопросом на вопрос отвечаете.
Стоп, я думал вы знаете отличие регулируемого выхода от не регулируемого. По вашим репликами видно, что нет. Постарайтесь понять, найдите техническую инфу и с инструкцией вопросов не будет.
И да регулировка уровня на сабвуфер служит для настройки устройства, а не для постоянной беготни к нему и подстройки под уровень АС. Подучите матчасть не много. Удачи!
Это конечно вы молодец, что читаете инструкцию, но ведь читать мало, нужно и понимать о чём речь.
И что вас смутило? Назвали линейный вход, а по сути это вход для подключения сигнала с предварительной секции усилителя или ресивера. Разница между этими входами лишь в отсутствии кроссовера на LFE.
Об этом в инструкции чуть ниже написано. Так о чём спор? С чем не согласны? Отличие преаута от линейного выхода вы знаете скорее всего.
Минус вам не ставил, но за нежелание понять, считаю его заслуженным.
P.S кстати вернее сказать даже не предварительной секции, а регулируемого выхода. Так точнее.
