Описание
Обеспечение надежной развязки между ПК и промышленным оборудованием. Возможность программирования модулей логического реле и простой организации коммуникационного канала с системами визуализации.
Функционал назначение или применение ПЛК — другие устройства
- Тип электрического соединения со стороны корпуса: Прочее
- Тип электрического соединения со стороны платы: Прочее
- Подходит для панели ввода ПЛК: Нет
- Подходит для карты вывода ПЛК: Нет
- Подходит для цифровых сигналов: Нет
- Подходит для аналоговых сигналов: Нет
- Количество: 1 — 111
- Единицы измерения: шт — шт
- Тип упаковки: КОРОБКА/БОКС — КОРОБКА/БОКС
- Материал упаковки: ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ — ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
- Штрихкод: 4606056489200 — 4606056489217
- Вес брутто, кг: 0.16 — 17.8
- Объем, м^3: 0.000723 — 0.080276
- Длина, см: 14 — 61
- Ширина, см: 11 — 47
- Высота, см: 3.8 — 28
- Способ нанесения информации: На стикер — На стикер
Отзывы (0)
С 20 апреля 2023 года снимаются с производства модификации ПР110 с часами реального времени. О снятии с производства модификаций ПР110 без часов реального времени уведомим дополнительно.
Для замены ПР110 рекомендуем использовать ПР100 – компактное программируемое реле для локальных систем автоматизации. ПР100 может работать аналогично ПР110, при этом имеет более расширенный функционал.
Для вашего удобства мы подготовили таблицу замен модификаций ПР110 на усовершенствованный аналог ПР100.
Таблица замен на основные модификации ПР110
| Модификация ПР110 | Варианты замены | Примечание |
|---|---|---|
| ПР110-24.8Д.4Р без интерфейса RS-485 | ПР110-24.8Д.4Р-Ч c интерфейсом RS-485 | |
| ПР110-24.12Д.8Р без интерфейса RS-485 | ПР110-24.12Д.8Р-Ч c интерфейсом RS-485 | |
| ПР110-220.8ДФ.4Р без интерфейса RS-485 | ПР110-220.8ДФ.4Р-Ч c интерфейсом RS-485 | |
| ПР110-220.12ДФ.8Р без интерфейса RS-485 | ПР110-220.12ДФ.8Р-Ч c интерфейсом RS-485 |
Сравнительная таблица ПР100 и ПР110
| Параметр | ПР100 | ПР110 |
|---|---|---|
| AI | До 4 | Нет |
| Возможность работы AI в дискретном режиме | есть | — |
| DI | До 12 | До 12 |
| AO | Нет | Нет |
| DO | До 8 (релейные) | До 8 (релейные) |
| Встроенный ПИД-регулятор | Есть | Нет |
| Часы реального времени | Есть | Опционально |
| Количество ФБ, среднее | 500 | 63 |
| Объем Retain-памяти | 1024 байт | Нет |
| Время цикла, мс, не менее | 1 | 3 |
| Порт для программирования | USB | — |
| Настраиваемые светодиоды | Есть, 2 шт. | Нет |
| Интерфейс RS-485 (до 1 шт.) | — | — |
| Протокол Modbus RTU/ASCII- Master/Slave | — | — |
| Тип крепления | На DIN-рейку, модульный корпус, ширина 5 DIN | На DIN-рейку |
| Питание | 24 В и ~230 В | 24 В и ~230 В |
| Возможность питания от бортовой сети | 12 В есть | нет |
| Съемные клеммники | Есть, нижний и верхний | Есть, верхний |
| Быстрая замена батарейки | есть | нет |
Основные функциональные возможности и характеристики программируемого реле
Программа для ОВЕН ПР создается в специализированной среде Owen Logic.
Программирование реле ОВЕН ПР возможно только при использовании комплекта для программирования ПР-КП10 или ПР-КП20.

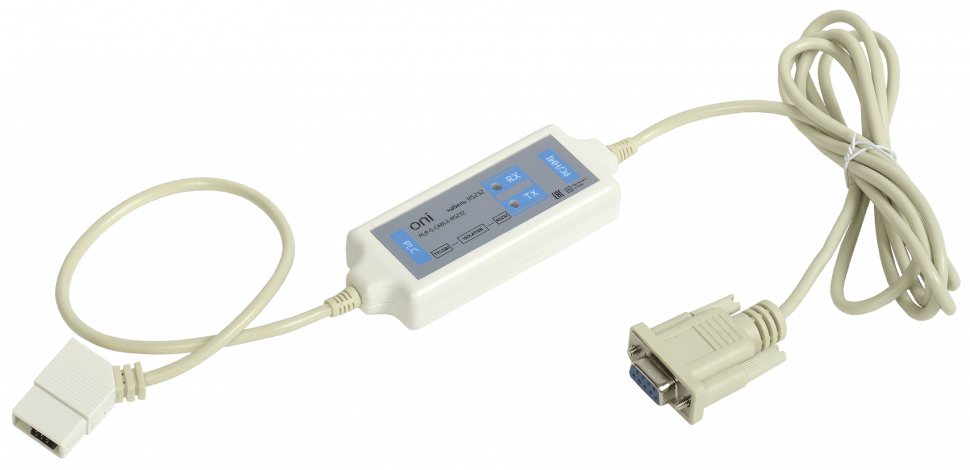

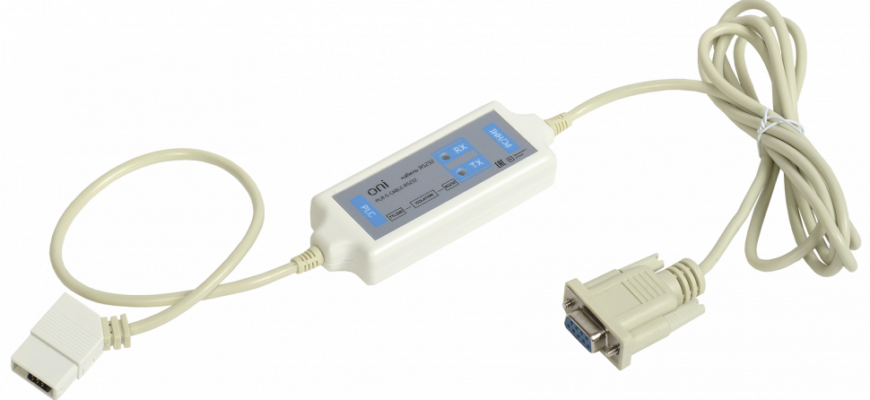

Кабель RS-232 для загрузки/считывания данных программируемого логического реле ONI PLR-S и подключения к нему панелей оператора.
Логические реле и модули расширения ONI
Логическое реле PLR-S ONI
- Модуль расширения 4 каналами аналогового входа (0-10В/0..20мА)
- Напряжение питания 12-24 В DC
Логическое реле PLR-S ONI
- Модуль расширения 16 каналами релейного вывода
- Напряжение питания 12-24 В DC
Логическое реле PLR-S ONI
- Модуль расширения 16 каналами дискретного ввода
- Напряжение питания 12-24 В DC
Логическое реле PLR-S
- CPU1410(T) 24В DC с экраном ONI
Модуль расширения программируемых логических реле и микро ПЛК ONI
- Добавляет 8 дискретных входов, 4 из которых можно использовать как аналоговые 0-10В и 8 транзисторных PNP выходов
- Напряжение питания 24В DC
Стартовый набор программируемого логического реле ONI
- Включает модуль ЦПУ программируемого логического реле ONI PLR-S-CPU-1206R-AC-BE и кабель для программирования PLR-S-CABLE-USB
- Напряжение питания 220В AC
Стартовый набор программируемого логического реле ONI
- Включает модуль ЦПУ программируемого логического реле ONI PLR-S-CPU-1206 и кабель для программирования PLR-S-CABLE-USB
- Напряжение питания 24В DC
Коммуникационный модуль расширения RS485
- Предназначен для увеличения каналов RS485 в программируемом логическом реле ONI PLR-S
- Напряжение питания 12-24 В DC
Модуль расширения 8 каналами дискретного ввода
- 4 канала могут использоваться как аналоговый ввод 0..10 В DC
- 8 каналов релейного вывода (до 10А на канал)
- Напряжение питания 12-24 В DC
Модуль расширения программируемых логических реле и микро ПЛК ONI
- Добавляет 8 дискретных входов и 8 релейных выходов
- Напряжение питания 220В AC
Модуль расширения 4 каналами аналогового входа (0/4..20мА)
- Напряжение питания 12-24 В DC
Модуль расширения 3 каналами подключения датчиков PT100
- Напряжение питания 12-24 В DC
Модуль расширения 2 каналами аналогового вывода (0..10В/0..20мА)
- Напряжение питания 12-24 В DC
Модуль ЦПУ программируемого логического реле ONI PLR-S
- Интегрированно 14 каналов дискретного ввода (6 из которых могут использоваться как аналоговый ввод 0..10 В DC)
- 10 каналов релейного вывода (до 10А на канал)
- Встроенные каналы высокоскоростного счета до 60 КГц
- Встроенный дисплей
- Встроенные часы реального времени (RTC)
- Возможность запрограммировать до 1024 программных блоков
- Встроенный RS485
- Напряжение питания 12-24 В DC
- Возможность подключения модулей расширения
Модули ЦПУ программируемого логического реле ONI
Модель ONI с возможностью расширения
Модуль ЦПУ программируемого логического реле ONI с возможностью расширения количества каналов ввода-вывода и коммуникаций. Этот модуль имеет интегрированный экран, 14 дискретных входов, 10 релейных выходов, а также RS485 порт. Предназначен для управления автоматизированным оборудованием. Напряжение питания — 220 В переменного тока.
Модель ONI PLR-S
Модель ONI PLR-S обладает 12 каналами дискретного ввода (6 из которых могут использоваться как аналоговый ввод 0-10 В постоянного тока), 6 каналами релейного вывода (до 10А на канал), интегрированным дисплеем и часами реального времени (RTC). Этот модуль обеспечивает возможность запрограммировать до 1024 программных блоков и работает от напряжения питания 12-24 В постоянного тока.
Модель ONI с ограниченным расширением
Модуль ЦПУ программируемого логического реле ONI с ограниченной возможностью расширения количества каналов ввода-вывода и коммуникаций. Содержит интегрированный экран, 12 дискретных входов и 6 релейных выходов. Предназначен для управления автоматизированным оборудованием. Напряжение питания — 220 В переменного тока.
Модель ONI без расширения
Модуль ЦПУ программируемого логического реле ONI без возможности расширения количества каналов ввода-вывода и коммуникаций. Имеет интегрированный экран, 8 дискретных входов (4 можно использовать как аналоговые 0-10В и 4 как счетчики до 60кГц), 4 транзисторных выхода (2 из них с ШИМ до 10кГц). Подходит для управления автоматизированным оборудованием. Работает от напряжения питания 24 В постоянного тока.
Дополнительные модели ONI
| Модель | Входы | Выходы | RS485 | Напряжение питания |
|---|---|---|---|---|
| ONI с RS485 | 10 дискретных (6 аналоговых) | 4 релейных | Да | 24 В постоянного тока |
| ONI PLR-S | 8 дискретных (4 аналоговых) | 4 релейных | Нет | 12-24 В постоянного тока |
| ONI без RS485 | 8 дискретных | 4 релейных | Нет | 220 В переменного тока |
Дополнительное оборудование
Также доступен USB кабель для загрузки/считывания данных с программируемого логического реле ONI PLR-S.
Реле промежуточное
Реле промежуточное с 1CO контактом, номинальным током 12А, управляющим напряжением 24V постоянного тока, индикацией LED и кнопкой блокировки.
Цена с НДС за шт:
Отправка заказа не является заключением договора на поставку. Валюта расчета - Рубли РФ. Стоимость оборудования рассчитывается по текущему курсу ЦБ РФ. Точную стоимость сообщит менеджер после обработки заказа.
Минимальное количество в заказе: 1 шт
Реле промежуточное
- Тип контактов: 2CO
- Номинальный ток: 8А
- Напряжение управления: 24V DC
- Материал контактов: AgNi
- Опции: LED индикатор, кнопка блокировки
Реле промежуточное
- Тип контактов: 2CO
- Номинальный ток: 8А
- Напряжение управления: 220V AC
- Материал контактов: AgNi
- Опции: LED индикатор, кнопка блокировки
Реле промежуточное
- Тип контактов: 4CO
- Номинальный ток: 10А
- Напряжение управления: 220V AC
- Материал контактов: AgSnO2
- Опции: LED индикатор
Розетка для реле универсального промышленного DRPL
- Тип контактов: 4CO
- Номинальный ток: 16А
- Тип подключения: Винтовой зажим
- Модули защиты: нет
- Фиксатор: в комплекте, металлический
- Тип монтажа: NS 35
- Цвет: черный
Реле промежуточное
- Тип контактов: 2CO
- Номинальный ток: 10А
- Напряжение управления: 24V DC
- Материал контактов: AgNi
- Опции: LED индикатор
Реле промежуточное 4CO контакта
- Номинальный ток: 10А
- Напряжение управления: 24V DC
- Опции: индикатор LED
Розетка для реле универсального промышленного DRPL
- Тип контактов: 2CO
- Номинальный ток: 16А
- Тип подключения: Винтовой зажим
- Модули защиты: нет
- Фиксатор: в комплекте, металлический
- Тип монтажа: NS 35
- Цвет: черный
Реле промежуточное 1CO контакт
- Номинальный ток: 12А
- Управляющее напряжение: 220V AC
- Опции: индикация LED, кнопка блокировки
Розетка для реле промежуточного серии DRPT с 1CO контактом
- Фиксатор: пластиковый, в комплекте
- Цвет: черный
Розетка для реле миниатюрного универсального DRPE
- Тип контактов: 2CO
- Номинальный ток: 12А
- Тип подключения: Винтовой зажим
- Модули защиты: DMD, отдельно
- Фиксатор: в комплекте, пластиковый
- Тип монтажа: NS 35
- Цвет: черныйРозетка для реле миниатюрного универсального DRPE, Тип контактов: 2CO/4CO; Номинальный ток 10А; Тип подключения: Винтовой зажим; Модули защиты: DMD, отдельно; Фиксатор: в комплекте, пластиковый; Тип монтажа: NS 35; Цвет: черный
Реле ультратонкое электромеханическое; монтаж: на печатную плату/в розетку; 1CO 6A; контакты AgNi; напряжение управления 24V DC
Розетка для реле миниатюрного DRPB, Тип контактов: 2CO; Номинальный ток 7А; Тип подключения: Винтовой зажим; Модули защиты: DMD, отдельно; Фиксатор: в комплекте, пластиковый; Тип монтажа: NS 35; Цвет: черный
Розетка для реле промежуточного DRPT, Тип контактов: 2CO; Номинальный ток 10А; Тип подключения: Винтовой зажим; Модули защиты: DMD, отдельно; Фиксатор: в комплекте, пластиковый; Тип монтажа: NS 35; Цвет: черный
Реле миниатюрное электромеханическое; монтаж: на печатную плату/в розетку; 2CO 8A; Контакты AgNi; напряжение управления 24V DC
Реле миниатюрное универсальное электромеханическое; Тип контактов: 4CO; Номинальный ток 5A; Напряжение управления: 220V AC; Материал контактов: AgNi; Опции: LED индикатор, кнопка блокировки
Реле миниатюрное универсальное электромеханическое; Тип контактов: 4CO; Номинальный ток 5A; Напряжение управления: 24V DC; Материал контактов: AgNi; Опции: LED индикатор, кнопка блокировки
Реле миниатюрное универсальное электромеханическое; Тип контактов: 2CO; Номинальный ток 10A; Напряжение управления: 220V АC; Материал контактов: AgNi; Опции: LED индикатор, кнопка блокировки
