RM6 Schneider Electric

В отличие от аналогов, компактное распределительное устройство RM6 имеет ряд неоспоримых преимуществ. В частности, такие изделия не нуждаются в техническом обслуживании, точки подключения удобно и высоко расположены в передней части, при заземлении контакты остаются видимыми.

Используются устройства для присоединения линий питания и трансформаторов с защитой их от перегрузок.

RM6 – компактное распределительное устройство, предназначенное для установки в радиальных, магистральных и петлевых распределительных кабельных сетях на 6, 10, 20 кВ. RM6 выполняет функции присоединения, питания и защиты одного или двух распределительных трансформаторов мощностью до 3150 кВА с помощью выключателя нагрузки со способностью отключения токов к.з. Коммутационные аппараты и сборные шины расположены в герметичном корпусе, заполненном элегазом и “запаянном” на весь срок службы.

RM6 – это малогабаритное комплектное распределительное устройство элегазовое (КРУЭ) производства компании Schneider Electric, предназначенное для установки внутри помещений.

Моноблок RM6 применяется в распределительных сетях напряжением 6 кВ, 10 кВ, 24 кВ, и выполняет функции присоединения, питания и защиты линий и трансформаторов (до 3150 кВА включительно) с помощью разъединителей и комбинации силового выключателя с защитным реле или предохранителями. Возможна организация учета электроэнергии на стороне высшего напряжения.

RM6 представляет собой компактное распределительное устройство, состоящее из нескольких функциональных блоков (обычно от 1 до 4). Имеется возможность последующего расширения распределительного устройства посредством подключения справа или слева дополнительных моноблоков.

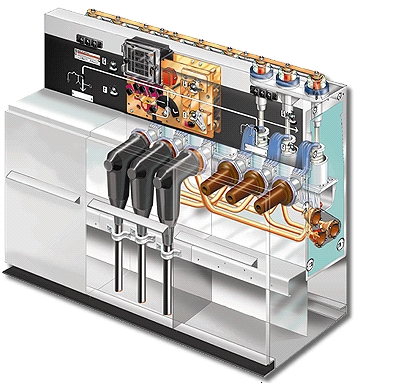

Моноблок RM6 включает в себя:

• герметичный корпус из нержавеющей стали, заполненный элегазом, внутрь которого помещены сборные шины главных цепей и активные части: выключатели, заземляющие разъединители, и т.п.;
• кабельные отсеки для подключения к сети или нагрузке;
• отсек вторичных цепей;
• отсек привода;
• отсек плавких предохранителей, используемых в комбинации с выключателем нагрузки.

Применение полностью герметичного необслуживаемого корпуса, заполненного элегазом с избыточным давлением 0,2 бар, запаянного на весь срок службы, позволяет:

• существенно снизить габаритные размеры распределительного устройства;
• существенно снизить влияние окружающей среды при эксплуатации, что повышает надежность при работе в условиях повышенной влажности, а также при механической запыленности и химической загрязненности воздуха.

RM6 может комплектоваться цоколем высотой 260 или 520 мм, упрощающим работы по строительной части, и позволяющим уменьшить глубину кабельных каналов, если это позволяет радиус изгиба кабелей. Крепление цоколя осуществляется непосредственно к полу. Строительная часть для установки RM6 одинакова для моноблока с цоколем и без него.

При использовании устройства для телеуправления распределительными сетями типа Easergy T200 легко выполнить автоматический ввод резерва и систему диспетчеризации.

КРУЭ RM6 имеет следующие преимущества:

* Обеспечение безопасности персонала:

• контроль наличия напряжения на кабеле;
• степень защиты IP3Х на передней панели;
• стойкость к внутренней дуге;
• видимое положение главных контактов при заземлении;
• аппарат на три положения, обеспечивающий естественную блокировку при неправильных действиях с указанием гарантированного положения контактов;

* Устойчивость к воздействию окружающей среды:

* Высокое качество изготовления:

• соответствие международным стандартам и нормам ГОСТ;
• сертификат качества конструирования ISO9001, сертификат качества производства ISO9002;

* Удобство и простота в монтаже:

• подсоединение кабелей с передней стороны с высоким расположением точек подключения;
• простота крепления к полу (с помощью четырех болтов);

* Необслуживаемость в течение всего срока эксплуатации – до 30 лет;

* Малые габариты.

• Уменьшение габаритов подстанций и распределительных устройств.
• Снижение затрат на строительную часть и стоимость объектов.
• Обеспечение высокого уровня заводской готовности подстанций.
• Снижение расходов на эксплуатацию и обслуживание электроустановок (не требует обслуживания в течение всего срока эксплуатации)
• Высокий срок службы – 30 лет
• Полная безопасность обслуживающего персонала.

На сегодняшний день RM6 – типовое решение для электроснабжения многих российских городов. Устройство успешно эксплуатируется в Москве, Санкт-Петербурге, Екатеринбурге, Краснодаре, Казани, Самаре, Нижнем Новгороде, Ханты-Мансийске, Тюмени и т.д. Парк устройств RM6 в России составляет более 3000 аппаратов.

В отличие от традиционной концепции конструктива распределительного устройства (РУ), когда каждая из ячеек среднего напряжения представляет собой законченное техническое решение, а в составе РУ ячейки объединяются сборными шинами для выполнения определенной функции электроснабжения. В моноблочной концепции всё РУ заключается целиком в герметичный бак, заполненный элегазом с низким избыточным давлением.

Благодаря оригинальному техническому решению удается уменьшить размеры высоковольтной части, например, типовой трансформаторной подстанции, с восьми квадратных метров до полутора, то есть практически в пять раз по площади, и с двух с половиной метров до одного метра по высоте! И всё это при уникальных эксплуатационных характеристиках и абсолютной безопасности.

RM6 – единственное в мире устройство-моноблок, полностью адаптированное к требованиям российских стандартов (соответствие ГОСТ Р ГОСТ 14693-90, ГОСТ 17717-79, ГОСТ Р 52565-2006, ГОСТ 1516. 3-96).

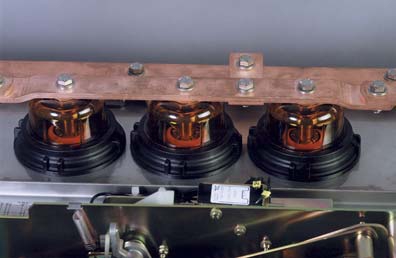

Видимый разрыв — прозрачные колпачки в верхней части аппарата позволяют оператору в любой момент  наблюдать положение подвижных контактов.

Удобство эксплуатации

Конструкция RM6 существенно упрощает процедуры проверки изоляции кабельной линии. Для проведения испытаний изоляции и определения мест повреждения на кабели можно подавать испытательное напряжение непосредственно через RM6, не отсоединяя их от распределительного устройства.

Модульная конструкция

Если для построения РУ недостаточно четырех штатных функций RM6, новый конструктив аппарата позволяет реализовать наращивание функций по требованию проекта.

Автоматический ввод резерва

Высоконадежный пружинный механизм, который может быть моторизирован, дает возможность использовать аппарат в схемах автоматического включения резерва (АВР) по высокой стороне трансформаторной подстанции.

Моторизированным приводом может быть укомплектован любой силовой выключатель или выключатель нагрузки.

• Вспомогательные контакты (для любого устройства) в комплекте
• Катушка отключения (для силового выключателя) в комплекте.

Приводы расположены за передней панелью, на которой изображена мнемосхема положения подвижных контактов (включено, отключено, заземлено)

Безопасность

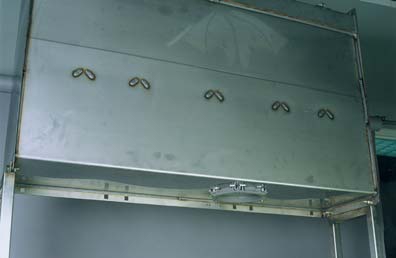

• Герметичный корпус, заполненный элегазом. Собран из листов нержавеющей стали толщиной 2 мм.
• Контроль качества осуществляется заводом изготовителем.
• Оснащён мембраной безопасности.
• Избыточное давление элегаза 0.2 бар.
• Гарантия безопасности обслуживающего  персонала.

Система релейной защиты

Не требует дополнительного источника питания и включает в себя:

• 3 тороидальных трансформатора;
• Электронное реле VIP400;
• Расцепитель;

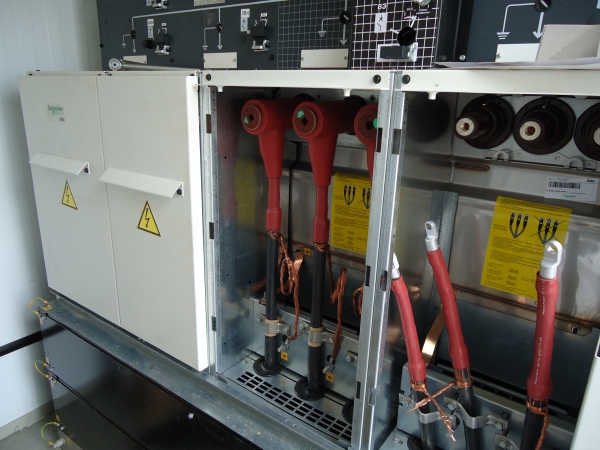

Подключение

• Одножильный кабель от 25 мм2 до 300 мм2.
• Трёхжильный кабель от 35 мм2 до 240 мм2.

Вид изоляции кабеля:

• Сшитый полиэтилен.
• Бумажно — масляная изоляция.

Функциональные блоки RM6

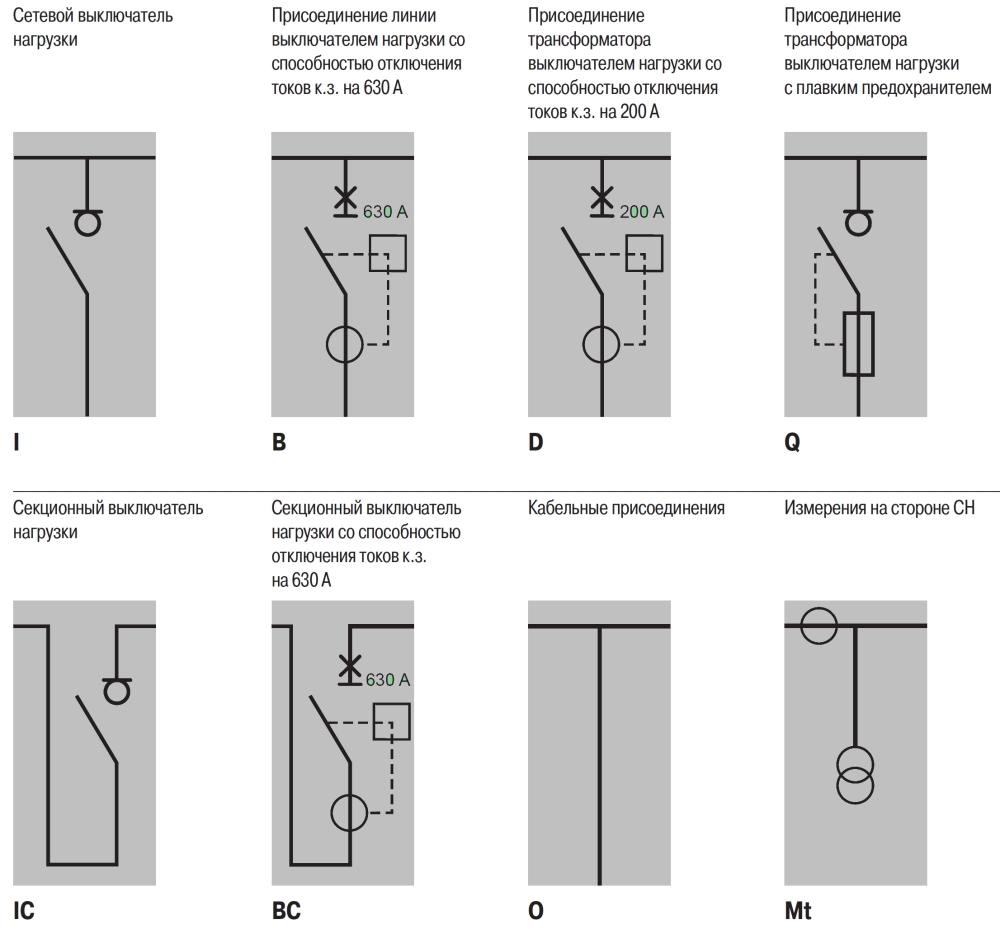

I — сетевой выключатель нагрузки, B — присоединение линии выключателем на 630 A, D — Присоединение трансформатора выключателем на 200 A, Q — присоединение трансформатора выключателем нагрузки с плавким предохранителем, IC — секционный выключатель нагрузки, BC — секционный выключатель на 630 A, O — кабельные присоединения, Mt — измерения на стороне СН.

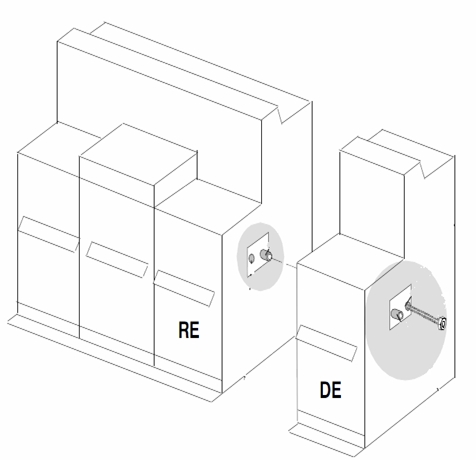

Типы контейнеров:
NE — без возможности расширения;
RE — с расширением вправо;
LE — с возможностью расширения влево;
DE — с возможностью расширения в обе стороны.

На рисунке приведены не расширяемые ячейки RM6 DI, IDI, IIDI.
RM6 IDI — ячейки моноблоков состоящие из двух ячеек выключателей нагрузок и ячейки присоединения к трансформатору выключателем 200А, RM6 IIDI — три ячейки выключателей нагрузок и присоединение к трансформатору 200А.

Производство РМ6

С 2007 года компания Schneider Electric создала «Бриллиантовый Клуб RM6» в которой вошли производители РМ6 в России. Практически с этого времени началось производство КРУ по технологии производителя. В прошлом году Schneider Electric провела аудит производств RM6 российских производителей. Компании имеют официальные лицензии на производство, проводить самостоятельную сборку в соответствии с требованиями. Это в свою очередь позволило уменьшить себестоимость ячеек и сократить сроки производства. В 2010 году в Ленинградской области запущен завод производящий моноблоки для RM6.
Производственная мощность Завода ЭлектроМоноблоков 6000 RM6 в год. Сертифицировано по стандарту ISO 9001; ISO 14001; стандарту OHSAS 18001. При производстве моноблоков используется Lean — 6 Sigma methodology (бережливое производство, концепция шести сигм, разработанная в 2000г в корпорации Моторола, заключающая в себе необходимости улучшения качественных показателей каждого процесса, при уменьшении количества брака и улучшения статистических показателей ), ERP — система SAP (Система управления ресурсами, внедренная на предприятии, охватывающая полностью участки финансового и управленческого учета, управления персоналом, оперативную деятельность и сервисную службу компании).Производственный цикл

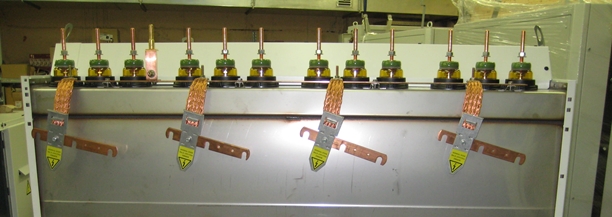

РМ-6 достаточно роботизирован и начинается на участке сборки роботом №1, далее контролируется сварка, после чего блок попадает в т.н. «чистую комнату» на участке подсборки и потом производится внутренний монтаж, после этого контроль работы механизации, контроль сопротивления и проверка скорости приводов. Передается роботу №2 и и далее на проверку качества сварочных работ, моноблок заполняется SF6, проверяется на отсутствии утечек газа, MV TEST, в дальнейшем сборка корпуса, проверка вторичных цепей, упаковка и окончательный контроль.

Таким образом в процессе производства моноблоки RM6 подвергается проверкам и испытаниям:

• проверку на герметичность,
• проверку давления элегаза,
• измерение скорости размыкания и замыкания контактов,
• измерение усилий механизма привода,
• испытания изоляции на частичные разряды,
• диэлектрическим испытания,
• соответствие чертежам и схемам

Монтаж RM-6

RM6 крепится на двух металлических уголках с отверстиями для крепления:
— на плоском полу с кабельными каналами или отверстиями
— на бетонном основании
— на цоколе
— на металлических рейках
Устройство RM6 может быть укомплектовано дополнительным цоколем высотой 260 или 520 мм, который поставляется по дополнительному заказу.
Это упрощает строительные работы, позволяя уменьшить глубину кабельных каналов или полностью их исключить, если радиус изгиба кабеля позволяет это сделать. Цоколь крепится непосредственно к полу.

Продажа РМ6

Для того, чтобы купить РМ6 необходимо определиться с параметрами моноблока и заполнить опросный лист, после заполнения и отправки по электронной почте опросного листа, возможно придется ответить на дополнительные вопросы по конфигурации блока РМ6, дополнительным функциям и необходимости принадлежностей.

РМ-6 КРУ техническое описание 900 Kb.
После уточнения параметров моноблока, сообщается ориентировочный срок изготовления. Доставка готовой продукции осуществляется в любой район России и страны ближнего зарубежья.

Устройство для телеуправления распределительными сетями

Easergy T200 – устройство типа «установил и забыл», объединяющее все функции, необходимые для дистанционного контроля и управления устройствами RM6:

• сбор информации: положение коммутационных аппаратов, определение протекания токов короткого замыкания, величины токов;
• передача команд на включение/отключение;
• обмен с диспетчерским пунктом.

При повреждениях в сети Easergy T200, характеризующийся высокой надежностью и готовностью к действию, обеспечивает управление распредустройством в любой момент времени.

Он прост в установке и эксплуатации.

Конструкция и достоинства

• Состоящее из 1-4 встроенных функциональных блоков до 20 кВ, номинальный ток главных цепей 400-630А.
• Максимум надежности — срок службы 30 лет без обслуживания.
• Герметичный корпус устойчив к воздействию окружающей среды, «запаян» на весь срок службы (IP67).
• Удобство и простота монтажа.

В зависимости от потребности комплектуется:

• выключателями нагрузки
• заземляющими разъединителями
• выключателями нагрузки с плавкими предохранителями
• выключатели нагрузки со способностью отключения токов к.з.

Возможность компактной расстановки
Ячеек RM6 с возможностью расширения

Заказать распределительное устройство RM6

Получить стоимость Ячеек RM6 можно следующими способами:

109428, г. Москва, Рязанский проспект, д. 10с18, оф. 6.3А.

143985, Московская область, г. Балашиха, микрорайон Саввино, Промышленная улица, д. 49А.

Отправьте заявку и мы с вами свяжемся

Технические характеристики

Подключение моноблока к питающей линии и трансформатору осуществляется снизу при помощи кабелей. Ориентировочные размеры траншеи (канала) для подвода кабелей к моноблоку RM6 указаны на рисунке ниже.

Размеры кабельного приямка приведены для случая установки RM6 без цоколя. В случае использования цоколя (высота 260 или 520 мм) глубина канала может быть уменьшена, или необходимость в его создании может совсем отпасть.

Для подключения кабелей к токоведущим частям, находящимся внутри RM6, используются проходные изоляторы. Как типовое решение для России и стран СНГ рекомендуется применение адаптеров (проходных изоляторов) типа С (630 А, 25 кА/1 с, и 62,5 кА, под болт М16) производства компаний Raychem (Tyco Electronics) и Euromold.

Преимущества моноблоков RM6

• стойкость к внутренней дуге;
• видимое положение главных контактов при заземлении;
• аппарат на три положения, обеспечивающий естественную блокировку при неправильных действиях;
• указатель гарантированного положения контактов аппарата;

Устойчивость к воздействию окружающей среды

• кожух из нержавеющей стали, степень защиты IP67;
• раздельные металлизированные герметичные шахты для плавких предохранителей;

Высокое качество исполнения

• соответствие международным стандартам и нормам ГОСТ;
• сертификат качества конструирования ISO 9001, сертификат качества производства ISO 9002;
• успешный опыт эксплуатации 750 000 установленных устройств во всем мире;

Экологически безопасен

• Моноблоки RM6 имеют малые габариты;
• удобное подсоединение кабелей с передней стороны с высоким расположением точек подключения;
• простота крепления к полу с помощью четырех болтов;

Экономичность

• от 1 до 4 присоединений помещены в единый герметичный металлический корпус, где изоляционной и дугогасящей средой является элегаз;
• срок службы – 30 лет;

Не требует обслуживания в течение всего срока эксплуатации

Устройство изготовлено, собрано, заполнено элегазом и «запаяно» на весь срок службы на заводе;

Компактное распределительное устройство RM6

RM6 – малогабаритное распредустройство, состоящее из 1-4 встроенных функциональных блоков. Этот полностью изолированный моноблок состоит из:

• герметичного корпуса из нержавеющей стали, «запаянного» на весь срок службы, внутрь которого помещены все активные части, выключатели нагрузки, заземляющие разъединители, комбинация выключателя нагрузки с плавкими предохранителями или выключатели нагрузки со способностью отключения токов к.з.;
• 1-4 кабельных отсеков для подключения к сети или к трансформатору; отсека вторичных цепей;
• отсека привода;
• отсека плавких предохранителей, используемых в комбинации с выключателями нагрузки.

Технические характеристики RM6 соответствуют требованиям МЭК, предъявляемым к системам под давлением, запаянным на весь срок службы.

Защита, контроль и управление Ячеек RM6

Ячейки RM6 могут иметь следующие средства защиты:

Устройства защиты VIP с питанием от токовых цепей

VIP 30, 300, 400:

защищает от междуфазных коротких замыканий и однофазных замыканий на землю, имеет широкий выбор кривых и большой выбор уставок.

RM6 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.

Температура окружающей среды:

• t ³ –25°С;
• t £ +35°C в течение 24 часов в среднем без отклонения от номинальных значений параметров;
• t £ +40°C без отклонения от номинальных значений параметров.

Высота установки над уровнем моря:

• h £ 1000м – стандартно;
• 1000 £ h £ 2000м – с регулируемыми соединителями;
• h ³ 2000м – обращайтесь в Шнейдер Электрик для получения инструкций по мерам предосторожности.

Стандартно в комплект поставки к моноблоку RM6 входят ручка управления и инструкция по установке и эксплуатации. Дополнительно можно заказать следующее оборудование и аксессуары:

• Индикация наличия напряжения типа VPIS.
• Указатель прохождения тока короткого замыкания типа Alpha M / Alpha E / Flair.
• Реле защиты VIP30 / VIP40 / VIP300 / VIP400 / Sepam10 (функции D/B).
• Трансформатор тока нулевой последовательности типа CSH120 / CSH200.
• Моторный привод (в комплекте с дополнительными контактами положения 2НО+2НЗ).
• Дополнительные контакты положения (состояние контактов выкл./разъединителя 2НО+2НЗ).
• Катушка отключения для дистанционного отключения (функции Q/D/B).
• Контакт запрета включения моторного привода после аварии (функции D/B).
• Контакт индикации перегорания предохранителя (функция Q).
• Антиконденсатный резистор обогрева.
• Прибор для фазировки кабелей.
• Тестирующее устройство VAP-6 для проверки реле VIP.
• Комплект испытательных пальцев (МГЭсК).
• Перекрестная блокировка.
• Цоколь высотой 260 или 520 мм.

Ваша ячейка RM6 может включать
в себя дополнительные аксессуары

• Индикатор наличия напряжения 6кВ•(УТКЗ) Индикатор корот. замыкания ALPHA M
• Дополнительные контакты
• Контакт запрета включения после аварии
• Моторедуктор 220Vac на 1 функцию D и/или I
• Набор принадл. NP+N1 для реле типа VIP 300
• Нагревательный элемент (функция D и/или I)
• Независимый расцепитель 220Vac функции D
• Прибор VAP6
• Реле защиты типа VIP 300, 400
• Фазировщик
