How to take apart Samsung DP700A7K AIO Desktop PC

Disassembly Guide: Samsung DP700A7K All-in-One Desktop Computer

The Samsung DP700A7K ATIV One 7 is a business-class All-in-One computer fitted with a 2.2ghz Intel i5 processor and 8gb of RAM. The beautiful 27 inch concave LCD is perfect for watching movies or doing light business work.

This device is relatively unique in that it has all integrated chips, including on-board RAM. Unfortunately this means that the 8GB RAM included is the maximum, it cannot be upgraded. This is one of the major complaints of this device, as the hardware is quite minimal for the size of the LCD.

Samsung DP700A7K All-in-One Desktop PC Disassembly Guide

Tools you will need

#1 and #2 phillips screwdriver

After removing the stand/mount, start the disassembly process by removing the four phillips screws on the back panel.

Using your opener tool, stick the tip between the rear plastic cover and the plastic front cover. Gently pry out until you hear a click. Do this incrementally, every 1 to 2 inches along the entire device, until the back panel is loose.Once all the tabs have been unfastened the back panel can be removed by gently pulling up with your hands.

Once you have the internals exposed, start by removing the tape covering several connectors, ports and cables. The speaker can be easily removed by lifting straight up. Be careful to disconnect the wires from the motherboard before completely removing.

There are multiple #1 screws on the motherboard, fan/cooler assembly, and hard drive caddy. Remove them all, and start carefully removing the cables attached to the motherboard.

Connectors are easily destroyed by being too rough or by using the wrong tool. For example, connector #1 as labeled below is removed by prying up gently on the small piece my tool is underneath. While connector #2 has a clip, that you must stick your pry tool between the cable connector (white part) and motherboard connector (black part) between the notch. Doing this while gently pulling the cable back should dislodge it easily.

This cable leads to the power/menu button assembly. This has 2 screws as well, remove them and gently pull the assembly out of the motherboard.

Remove the CPU heatsink using your #1 phillips screwdriver, taking care not to damage the thin, copper tubing. Disconnect the fan power cable from the motherboard and pull up evenly to dislodge the heatsink from the CPU. The thermal paste applied between the two parts will act as an adhesive, so it might take a bit of force to be dislodged.

The wireless radio (Bluetooth and Wi-Fi) antennas are easily removed, but have excess adhesive and it might feel like they’re unremovable. Gentle application of heat via heat gun will help loosen the adhesive, but you will need to use a pry tool between the antenna and the plastic frame to remove the parts completely.

Flip the screen around, and stick the opener tool between the front panel and the middle panel. Like with the rear panel, you must move incrementally along the panel, prying gently up (being careful not to scratch or crack the screen — plastic tools are best for this) until all the tabs have been undone.

The back panel assembly should now easily come apart

To remove the camera, place the silver frame so that the camera is pointing at you like in the picture below. Using even pressure, gently press on either side forward, until the camera assembly pops out. There are no screws, only minimal adhesive.

Now all that should be left is the front panel and LCD screen. The front panel is attached to the LCD with 4 screws on the right and left sides, so remove those and the panel should come right off.

Finished disassembly, all internal parts

This device is overall very simple, almost anyone with a minimal level of handyman/repair experience could do it. This is one of the least involved and simplest computers to disassemble because almost everything is integrated, and it is very streamlined/minimalistic. There is no external power supply, DVD drive, CPU, RAM,or battery to remove. The parts it does have to remove are generally just a few screws away. In addition, the parts are all very high quality and nothing feels fragile or sketchy while disassembly.

Unfortunately what makes this device easy to disassemble also makes it not practical for disassembly. Since there are almost no parts to replace, very few people will be needing individual parts.

Not sure what to do with your broken computer? You can sell laptops, tablets, smartphones or desktop PCs right here on our site.

Лучшие посты за сегодня

Замена видеочипа моноблока Samsung

В современных условиях моноблоки способны конкурировать со стационарными компьютерами благодаря своей высокой производительности и эргономичности. Но иногда видеочипы подвержены неисправности, и пользователь лишается возможности смотреть фильмы и играть в видеоигры. Сегодня мы подробно рассмотрим нюансы замены видеочипа моноблока Samsung.

• Признаки неисправности
• Инструменты и материалы
• Процесс ремонта
• Гарантии

Признаки неисправности видеочипа моноблока

При появлении следующих признаков настоятельно рекомендуем обратиться в сервисный центр.

Частое зависание моноблока

«Чрезмерно частое зависание моноблока во время просмотра фильма или видеоклипа — признак неисправной видеокарты», — так думают девяносто процентов пользователей. Но не стоит торопиться с выводами, необходимо диагностировать истинную причину неисправности. Целый ряд проблем вызывают зависание: неисправность жесткого диска, повреждение программного обеспечения или вредоносное заражение.

Визуальные эффекты

Странные визуальные эффекты, такие как мигание экрана или фиолетовый цвет изображения, свидетельствуют о некорректном функционировании видеокарты.

Отсутствие изображения

Данная проблема носит более серьезный характер. Если изображение полностью отсутствует, то видеокарта работает на последнем издыхании и выйдет из строя в ближайшее время. Значит наступило время для замены видеочипа. Но для выполнения данной процедуры требуются специальные знания и навыки, поэтому доверьте эту задачу профессионалам.

Инструменты и материалы

В процессе замены видеочипа моноблока Samsung мастер использует следующие инструменты:

• мультиметр Mastech MS8040;
• паяльная станция ИК-650 PRO;
• отвертка;
• флюс-гель;
• вакуумный захват AKTAKOM;
• воздушная паяльная станция Quick 857D;
• осциллограф Rigol 1102E.

Процесс замены или ремонта видеочипа

Процедура замены видеочипа требует математической точности и опыта в технической сфере. Инженеры сервисного центра обладают необходимыми навыками и опытом в сфере решения технических проблем.

Мастер заменит видеочип на ноутбуке в течение 20-30 минут, используя флюс-гель для удаления оксидов с поверхности. При этом используются только оригинальные детали Samsung. Готовность работы обязательно проверяется с помощью мультиметра, таким образом, ошибки полностью исключены. Курьер оперативно осуществляет бесплатную доставку в удобное для клиента время. Владелец получает моноблок в исправном состоянии. Веб серфинг, просмотр фильмов, работа с файлами и запуск игр – возможности для пользователя снова безграничны.

Замена видеочипа моноблока Самсунг — Гарантии

Сервисный центр предоставляет гарантию на замену видеочипа моноблока Samsung. Опытные профессионалы учитывают потребности и пожелания клиентов, согласовывают объем и стоимость предоставляемых услуг.

Описание заказа

моноблок Самсунг DP700A7D-X01RU
возможно проблема с видеокартой

Заказ выполнил

Ремонт. сломалось крепление экрана к клавиатуре. Сохранить все данные с.

Asus.
Модель: VivoBook Pro 15 N580VD-DM260T.

Выполнен 14 мая 2021

Установка программного обеспечения. Установить.

Выполнен 17 мая 2021

Ремонт. проблемы с изображением. Сохранение данных с компьютера не.

Выполнен 22 мая 2021

Диагностика неисправности. Mac Pro 2007 не видит флешку, не работает.

Apple.
Модель: Mac Pro 2007.

Выполнен 20 мая 2021

Замена диска SSD на другой диск SSD, его установка. Ноутбук. Количество компьютеров.

HP.
Модель: HP-pavilion 17- ab330ur.

Выполнен 9 августа 2021

Компьютерная диагностика автомобиля

Выполнен 16 июня 2021

После запуска работает некоторое время, а затем выключается. Сохранение.

Сборный системный блок.

Выполнен 21 мая 2021

Установка программного обеспечения. Установить

Выполнен 23 мая 2021

Ремонт. Включается, загрузка не происходит, экран остается чёрным. Сохранить.

Lenovo.
Модель: не помню.

Выполнен 23 мая 2021

Сброс пароля BIOS. Сохранение данных с компьютера не.

HP.
Модель: HP Elitebook 745 G6.

Выполнен 28 июля 2021

Статистика основана на актуальных ценах 8308 мастеров

Ремонт моноблоков Samsung Dp700a7d X01

Цены на услуги по ремонту моноблоков Samsung Dp700a7d X01

Частые дефекты моноблоков Samsung

Вы можете у менеджеров колл-центра Samsung Russia по единому номеру телефона в Санкт-Петербурге:

ТОП-4 лучших моноблоков Samsung 2017

1. Samsung Series 7 DP700A3D
2. Samsung 300A2A-T01
3. Samsung DP300A2A-B01RU
4. Samsung All-in-One

До недавнего времени пальма первенства в производстве моноблоков принадлежала всем известной американской компании Apple. Но сегодня и другие популярные изготовители компьютерной техники начинают постепенно занимать эту нишу. Одним из новых игроков данной области рынка является южнокорейский бренд Samsung. Инженеры данного азиатского гиганта всегда считались основными конкурентами Apple в производстве мобильных девайсов (в особенности, смартфонов). Неужели им удастся сдвинуть «яблочный» бренд в святой для него нише? Чтобы узнать это, мы рассмотрим ТОП-4 лучших моноблоков Samsung 2017 года. Посмотрим, чем корейцы будут удивлять потенциальных покупателей.

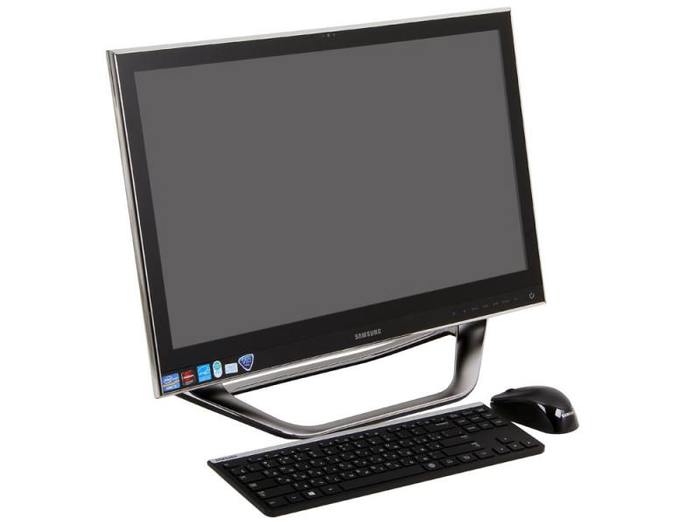

Моноблок Samsung Series 7 DP700A3D
