Как подключить динамики на фронт (1-2-3-4 пары), коммутация динамиков

Ценители хорошего звука часто стремятся обновить заводскую акустику и сделать звучание музыки в своем автомобиле более качественным. Чтобы новая система играла четко и громко, все ее компоненты должны быть правильно подобраны и установлены.

Варианты размещения штатной акустики:

• Самый простой вариант без покупки усилителя – замена динамиков и подключение их к магнитоле.

Как подключить фронт к магнитоле

Если вы подключаете пару новых динамиков к заводскому головному устройству, то нужно просто демонтировать из дверей штатные динамики, при необходимости откусить клеммы, а затем прикрутить или припаять их к новым динамикам. Менять проводку в этом случае не нужно. Сколько штатных мест было в автомобиле, столько и можно подключить. Было две пары штатных динамиков – можно подключить две пары. Была одна пара – можно подключить одну пару. На большее может не хватить мощности магнитолы.

Как подключить фронт и тыл к магнитоле

Так же, как и фронт. Если нужно заменить фронт, то меняются только передние динамики. Если фронт и тыл, то меняются передние и задние.

Как подключить фронт к двухканальному усилителю

Самый простой вариант – параллельно коммутировать динамики, которые находятся в одной двери. Если в каждой двери по одному динамику, то их поканально подключаем к усилителю. Если стоит две пары, то подключаем по два динамика к каждому каналу. Три пары – по три динамика, четыре – по четыре.

Важно проверить, с каким сопротивлением работает усилитель. Если максимум 2 Ома, то больше двух пар динамиков подключить не получится. Если усилитель работает в 1 Ом минимум, то к двухканальному усилителю можно подключить максимум 4 пары динамиков. Если динамиков больше, нужно параллельное и последовательное подключение.

Как подключить фронт к четырехканальному усилителю

Все просто, если одна пара, две, четыре или восемь. Если одна пара динамиков, то можно либо два канала оставить пустыми и подключить поканально каждый динамик, либо соединить два динамика мостом и подключить к нему.

Если две пары динамиков, то подключаем их поканально, либо мостами соединяем каналы и подключаем динамики к этим мостам: два динамика параллельно мосту и так же с другой стороны. Второй вариант будет более эффективным с точки зрения длины проводки.

Четыре пары динамиков: соответственно каждая пара на каждый канал. Если усилитель работает в 1 Ом, то можно таким образом подключить и 8 пар динамиков.

Как подключить три пары динамиков к четырехканальнику

Подключение динамиков: варианты и рекомендации

Это более сложный случай. Можно оставить один канал свободным, а три пары динамиков подключить к трем каналам.

Второй вариант – оставить свободными два канала и направить, например, на сабвуфер.

А три пары динамиков повесить на два канала усилителя. Но надо проверить, чтобы усилитель работал в 1 Ом, потому что сопротивление такой системы будет 1.33 Ома.

Третий вариант – одну пару динамиков к одному каналу, другую к другому, а третью пару подключаем сразу к двум каналам и уменьшаем гейн на эти два канала, чтобы динамик не играл громче и не испытывал более сильных нагрузок, чем остальные.

Распределение мощности

Как результат, все каналы будут задействованы, и усилитель лучше распределит свою мощность. Однако, существует вероятность случайного повреждения динамиков, поэтому необходимо аккуратно настроить параметры.

Подключение двух пар динамиков и рупора

В идеале, стоит подключать от разных усилителей. Один усилитель на две пары динамиков, другой усилитель на рупор. Если высокочастотные динамики не очень мощные, их можно подключить через головное устройство.

Другой вариант – использовать четырехканальник: два канала для средних частот, и два канала для высоких частот с использованием конденсаторов. Однако, лучше всего подключать одни и те же динамики к одному усилителю.

Важные соображения

Есть возможность подключать от четырехканального усилителя одновременно средние и высокие частоты, но этот вариант может потребовать очень точной настройки и привести к нежелательным последствиям.

Если вы разобрались во всех технических тонкостях, оформите заказ на нашем сайте прямо сейчас. Для бесплатной консультации, пожалуйста, свяжитесь с нами любым удобным способом, и мы поможем вам выбрать наилучшее решение и оптимальную схему подключения для вашей ситуации.

27 июня 2023 года

Обзор линейки усилителей QR от Kicx

Сегодня в лаборатории – недорогая серия усилителей QR от Kicx. Это востребованный сегмент техники, и важно понимать, что они могут предложить.

На первый взгляд, они выглядят привлекательно – компактные корпуса, но 4-канальник работает в классе АВ и, как заявлено, должен выдавать более 100 Вт на 4 Ом.

Моноблок должен быть достаточным для любого сабвуфера. Цены — разумные: на момент теста 4-канальник Kicx QR4.120 стоит 9390 рублей, а моноблок Kicx QR1.1000D – 9850 рублей.

Особенности устройств

Существует схожесть с серией Kicx AP, но есть и отличия, включая разные корпусы. Остальные отличия мы узнаем в процессе тестирования.

Первое знакомство

Перед началом тестирования, давайте рассмотрим конструктивные особенности.

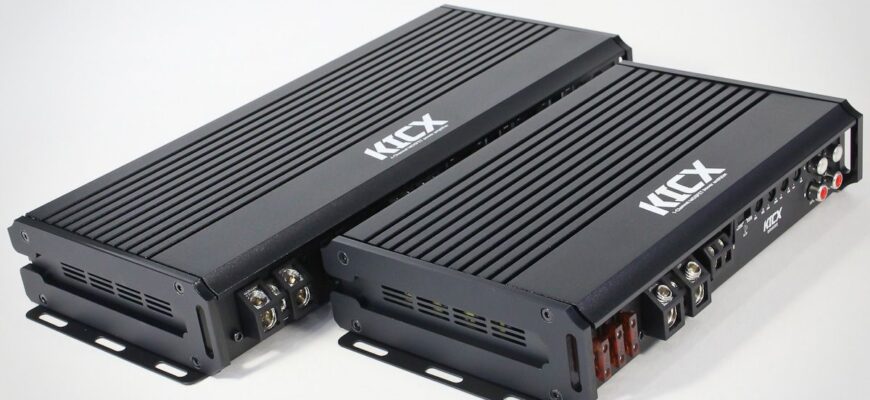

Усилители Kicx QR: компактные и мощные

Оба усилителя QR используют корпуса из одинакового профиля сечением 14 х 4,6 см и различаются лишь длиной. Для 4-канальника это 32 см (уже вместе с ушками).

Для моноблока длина еще меньше — 21,5 см.

Компактный дизайн и пассивное охлаждение

Компоновка корпусов односторонняя, в отличие от упомянутой серии АР. Так что инсталляция обещает быть достаточно компактной, в том числе можно уместить усилители под сиденья.

Оба усилителя обходятся пассивным охлаждением. Усилители греются умеренно, что делает их устройства удобными для использования. Низкое тепловыделение для 4-канального усилителя дает смещение режима работы усилителя ближе к классу В.

Особенности усилителя QR1.1000D

У QR1.1000D есть одна интересная фишка — можно включать пару таких моноблоков на один сабвуфер мостом. Это удобно для тех, у кого места для усилителей мало, но нужно больше мощности.

Проводной регулятор в комплекте

В комплекте к моноблоку идет проводной регулятор. При объединении двух усилителей подключается только к первому (тот, что Master).

Немного информации о внутренностях

4-канальник QR4.120 имеет компактную компоновку термонагруженных элементов, схемные решения в целом классические. В линейной части замечены операционные усилители 4558 от производителя ST Microelectronics.

Моноблок работает в классе D, что является привычным решением.

Измерение параметров и характеристик 4-канального усилителя Kicx QR4.120

Источник: magnitola.org

Изучение моноблока Kicx QR1.1000D

Сначала смотрим, что по фильтрам. Заявлено, что подрезать сигнал сверху (фильтр нижних частот) можно от 50 до 200 Гц – самое то при подключении сабвуфера к паре каналов мостом. Или же можно подрезать сигнал снизу (фильтр верхних частот), выбрав частоту среза от 50 и аж до 8 кГц.

Работа с фильтрами:

• Фильтр нижних частот: от 50 до 200 Гц
• Фильтр верхних частот: от 50 до 8 кГц

Характеристика слишком зависит от выбранной частоты настройки – обычное дело при столь широких пределах регулировки. Линейность регулировки средняя, так что если ФВЧ используется, например, для подрезки сигнала снизу для фронтальной акустики, то частоту можно выбирать достаточно точно в первой половине хода крутилки.

Если к этим каналам подключать твитеры (типа поканалка), то лучше не экспериментировать и просто выкручивать регулятор в максимум.

Усилительная часть:

Усилитель работает близко к классу В – гармоники присутствуют даже на малом уровне сигнала, а с ростом полезного сигнала почти не растут. На малом сигнале в основном преобладает 3 гармоника, с ростом постепенно начинает превалировать вторая.

Сравнение гармоник на разных мощностях:

А вот фазовая характеристика довольно сильно загибается на самом-самом верху. Само смещение фазы на это обычное дело, но в данном случае к 20 килогерцам фаза сдвигается аж на 180 градусов – это довольно много.

Измерение КГИ:

График показывает, что усилитель добирается до заявленных мощностей на 4 и 2 Ом, но заметное ограничение сигнала наступает даже при более высоких мощностях.

Мощностные параметры:

• 4 Ом: 120 Вт
• 2 Ом: 150 Вт

Прирост мощности при переходе с 4 на 2 Ом незначительный, но уровень искажений почти не поднимается, так что 2-омную акустику можно подключать смело.

Фазовая характеристика:

Фаза сдвигается аж на 180 градусов к 20 килогерцам.

Измерение зависимости КГИ от выходной мощности проводилось на 1 кГц. При измерении нагружал 2 канала из 4, что больше соответствует реальному применению 4-канальника.

включены постоянно. Последний, как водится для моноблоков, здесь назван Subsonic – в минимальном положении «крутилки» он настроен менее, чем на 20 Гц, т. е. почти что отключается. Характеристика

немного плавает в зависимости от частоты настройки, но несильно. Совет. Ставьте регулятор Subsonic в среднее положение, а LPF – на 13 часов: оптимальная настройка в большинстве систем будет где-то около этих положений.

Теперь спектры выходного сигнала. Гармоники есть, но с ростом порядка их уровень довольно быстро спадает. Для сабового моноблока – нормально.

Распределение искажений по рабочему диапазону относительно ровное, лишь небольшой подъём КГИ ниже 20 Гц. Но там и звука как такового уже нет, так что по этой части тоже без претензий.

А вот что удивило, так это то, что уровень искажений на 2-омную и 1-омную нагрузку вообще нисколько не поднялся. Так что хоть и считается, что 4 Ом – оптимум для SQ-систем, в данном случае 2-омный саб может стать, пожалуй, даже выгоднее. Про 1 Ом не говорю: это далековато от SQ, и дело уже совсем не в уровне искажений.

Теперь о том, как зависит КГИ от входной мощности. Усилитель доходит до ограничения сигнала плавно, без резкого и жёсткого клиппирования (особенно это заметно при работе на 1 Ом). При этом снова обратите внимание – в рабочем диапазоне мощностей искажения одинаковы на любую нагрузку. А ведь чем ниже импеданс, тем тяжелей усилителю работается, и, соответственно, искажения обычно бывают выше.

В цифрах силовой запас выглядит следующим образом:

Мощностные параметры Kicx QX1.1000D (измерение на 60 Гц):

А что по звуку?

Коротко по делу. Для каких задач выбирать?

Kicx QR4.120. Главный козырь этого усилителя – тёплое и, я бы сказал, «телесное» звучание. Он точно не зайдёт любителям звонкой и колючей звуковой подачи и прочего «пенопласта по стеклу». При этом звук совсем не зажатый, при длительном прослушивании воспринимается достаточно легко, а это, пожалуй, самый важный критерий для недорогого усилителя.

Kicx QR1.1000D. Компактный, но справится практически с любым «гражданским» сабом. Я бы выбрал ему в пару какую-нибудь 2-омную модель (или 4+4 Ом с параллельным включением катушек). А если этого мало, что ж, можно докупить второй такой же моноблок (благо, цена невысокая), объединить их и раскачивать уже сабы посерьёзней, в том числе «для громкого повседнева».

Компактные, с удобной односторонней компоновкой корпусов У обоих высокий КПД: при работе мало греются Нет роста искажений на нагрузке с пониженным импедансом 4-канальник – понравится любителям тёплого и комфортного звучания 1-канальник – можно включить два усилителя на одну нагрузку 1-канальник – стабильно и с низкими искажениями работает на 1 Ом

4-канальник – неидеальные характеристики ФВЧ 1-канальник – клеммы для подключения саба могли бы быть покрупнее

Предъявите ваш QR

Тест 4-канального усилителя Kicx QR4.120 и 1-канального Kicx QR1.1000D

С ФНЧ – без вопросов, а у ФВЧ характеристика слишком зависит от выбранной частоты настройки – обычное дело при столь широких пределах регулировки. Линейность регулировки средняя, так что если ФВЧ используется, например, для подрезки сигнала снизу для фронтальной акустики, то частоту можно выбирать достаточно точно в первой половине хода «крутилки». А вот если к этим каналам подключать твитеры (типа поканалка), то лучше не экспериментировать и просто выкручивать регулятор в максимум.

Искажения относительно равномерны по всему диапазону, что встречается далеко не всегда (обычно на НЧ и на ВЧ они выше, чем на СЧ). Запишем в плюсы. Измерение снимал при выходном сигнале 15 дБВ (что-то около 8 Вт на 4 Ом), и при таком раскладе, как видите, вторая гармоника уже значительно превышает третью.

А вот фазовая характеристика довольно сильно загибается на самом-самом верху. Само смещение фазы на ВЧ – это обычное дело, но в данном случае к 20 килогерцам фаза сдвигается аж на 180 градусов – это довольно много.

Изучение 1-канальника тоже начну с фильтров. ФНЧ и ФВЧ включены постоянно. Последний, как водится для моноблоков, здесь назван Subsonic – в минимальном положении «крутилки» он настроен менее, чем на 20 Гц, т. е. почти что отключается. Характеристика ФНЧ немного плавает в зависимости от частоты настройки, но несильно.

При этом, что даже странно, звучание не воспринимается тусклым и «тёмным». Не стану сравнивать с аудиофильскими моделями, но с хорошей акустикой оно воспринимается довольно открыто и легко. Но не облегчённо: басовый диапазон основательный и плотненький.

А вообще, по ходу прослушивания постоянно ловил себя на мысли, что хочется включать больше музыки с красивым вокалом или живыми инструментами: как-то естественно на слух ложится. А ещё QR4.120 очень вкусно подаёт ритмичную танцевальную музыку. В общем, если заморочиться с подбором остальных компонентов тракта, можно добиться тёплого, но весьма эмоционального звучания.
