Линейный или для наушников

### Использование упрощенного варианта кабеля
В некоторых случаях возможно применение упрощённого варианта кабеля, в котором задействуются только контакты 2, 3 и 5.
### Разъем DE-9 для интерфейса RS-232
На материнских платах известных производителей, таких как Intel, или в готовых системах, таких как IBM, Hewlett-Packard, Fujitsu Siemens Computers, для последовательного порта используется условное обозначение COM или RS-232.
### Варианты разъемов COM-порта типа DE-9
Наиболее часто используются стандартизированные в 1969 году D-образные разъемы: 9- и 25-контактные, (DE-9 и DB-25 соответственно). Раньше также использовались DA-31 и круглые восьмиконтактные DIN-8. Максимальная скорость передачи в обычном исполнении порта составляет 115 200 бод.
### Наружные разъемы материнской платы
Линейный выход и выход для наушников внешне очень похожи, однако многие аудиоинтерфейсы и все микшерные консоли имеют оба порта.
### Линейный выход и выход для наушников
Линейный выход (Line Out или Line Output) используется для передачи аудиосигналов линейного уровня, в то время как выход для наушников (Headphone Out) предназначен для управления наушниками.
### Эмуляция последовательного порта
Существуют стандарты на эмуляцию последовательного порта через USB и Bluetooth. Программная эмуляция такого порта также предоставляется виртуальным машинам VMWare и Microsoft Hyper-V.
### Использование интерфейса UART
Интерфейс UART встречается почти во всех микроконтроллерах, кроме самых маленьких, а также присутствует на платах многих устройств. Его популярность обусловлена простотой использования и доступа к порту.
### Применение последовательного порта
Наиболее часто для последовательного порта персональных компьютеров используется стандарт RS-232C, который используется для соединения различных устройств, таких как источники бесперебойного питания, аппаратные средства разработки, спутниковые ресиверы и многие другие.

Использование COM-порта для соединения двух компьютеров

С помощью COM-порта можно соединить два компьютера, используя нуль-модемный кабель. Такой кабель использовался для передачи файлов с одного компьютера на другой во времена MS-DOS, для терминального доступа в UNIX и для отладчика уровня ядра в Windows (даже современной).

Достоинства и недостатки

Достоинством технологии является крайняя простота оборудования. Однако у нее есть недостатки: низкая скорость передачи данных, крупные разъемы, высокие требования к времени отклика операционной системы и драйвера, а также большое количество прерываний.

Контакты разъема

• DTR (Data Terminal Ready) — выход на компьютере, вход на модеме.
• DSR (Data Set Ready) — вход на компьютере, выход на модеме.
• RxD (Receive Data) — вход на компьютере, выход на модеме.
• TxD (Transmit Data) — выход на компьютере, вход на модеме.
• CTS (Clear to Send) — вход на компьютере, выход на модеме.
• RTS (Request to Send) — выход на компьютере, вход на модеме.
• DCD (Carrier Detect) — вход на компьютере, выход на модеме.
• RI (Ring Indicator) — вход на компьютере, выход на модеме.
• SG (Signal Ground) — общий сигнальный провод порта.

Нуль-модемный кабель

В нуль-модемном кабеле используются две перекрещенные пары: TXD/RXD и RTS/CTS.

Следует обратить внимание на перечисленные контакты и их функции при использовании COM-порта для соединения двух компьютеров.

Аудиоинтерфейс с 2 входами и 4 выходами

Исходно в IBM PC и IBM PC/XT аппаратура порта была построена на микросхеме UART 8250 фирмы National Semiconductor, затем микросхема была заменена на 16450, программно совместимой с предыдущими, но позволявшей использовать скорости вплоть до 115200 бит в секунду, затем появилась микросхема 16550, содержавшая двунаправленный FIFO буфер данных для снижения нагрузки на контроллер прерываний. В настоящее время включена в SuperIO микросхему на материнской плате вместе с рядом иных устройств.

Аудиоинтерфейс AMS

Купить на маркетплейсах

Серия аудиоинтерфейсов AMS была создана для музыкантов, которые хотят записывать свою музыку через DAW-программу или с легкостью транслировать ее на таких платформах, как YouTube или Twitch, не задумываясь о технических тонкостях.

Аудиоинтерфейсы AMS-24 и AMS-44 оснащены нашим инновационным переключателем Music / Streaming (Музыка / Стриминг).

Маршрутизация сигнала

• Для одного или нескольких музыкантов
• Для сольной работы

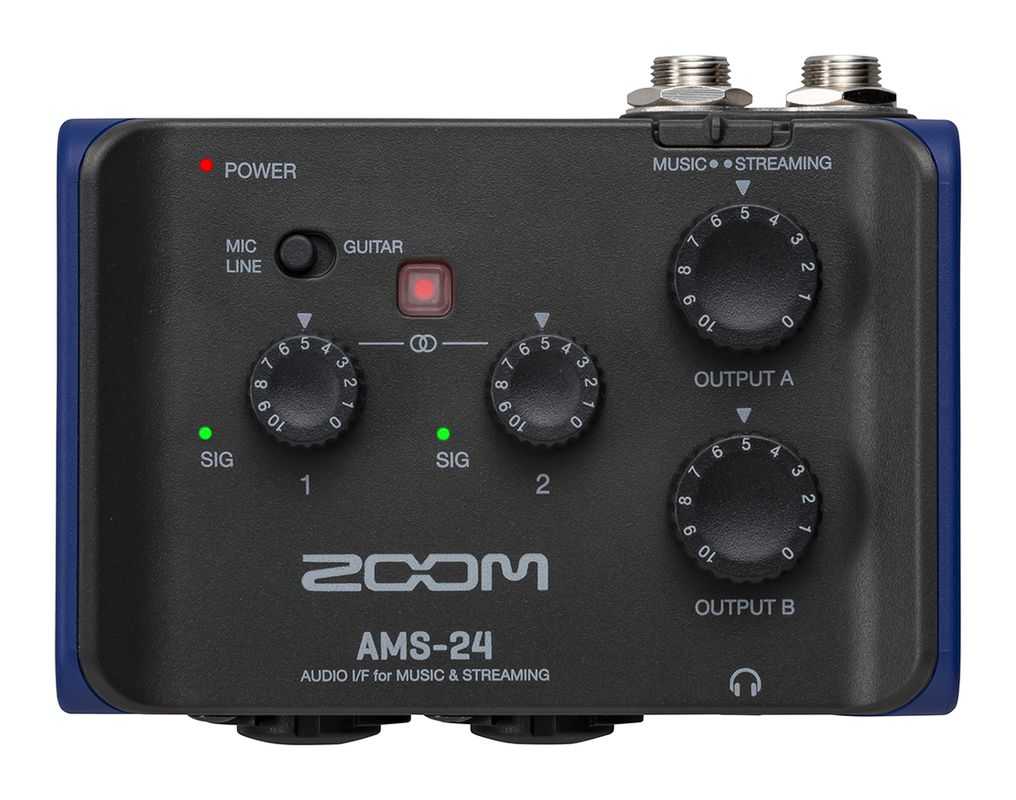

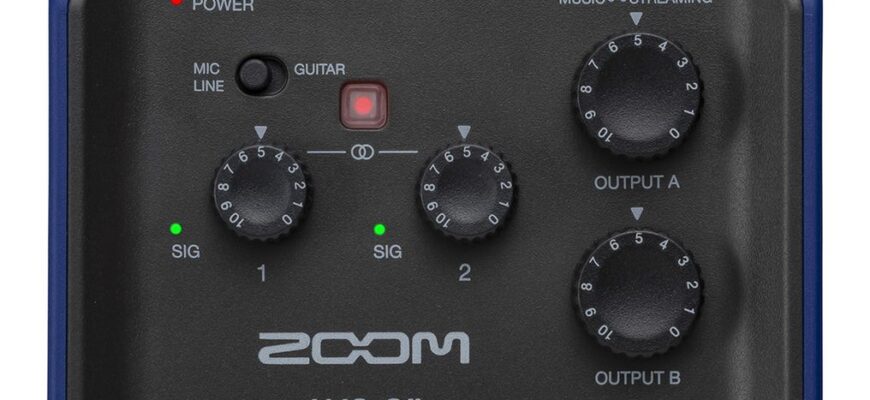

AMS-24 и AMS-44 аудиоинтерфейсы

Аудиоинтерфейсы AMS-24 и AMS-44 оснащены специальным аппаратным переключателем, который призван избавить вас от повседневных трудностей, с которыми сталкиваются стримеры, без необходимости прибегать к дополнительному программному обеспечению.

Особенности аудиоинтерфейсов

AMS-24

• Переключатель Music / Streaming
• Независимая настройка усиления для каждого входа
• Разные миксы на каждый выход для наушников

AMS-44

• Подключение к двум мониторам
• Независимая настройка громкости для каждого выхода

Дополнительные функции

Переключайтесь между записью и стримингом с помощью переключателя Music / Streaming. В режиме Music каждый вход работает независимо с индивидуальной настройкой усиления, отправляя разные миксы на каждый выход для наушников.

Используйте переключатель прямого мониторинга, чтобы подать входной сигнал в чистом виде на ваши наушники, одновременно транслируя тот же сигнал в DAW или ПО для стриминга.

Этот переключатель позволяет объединить входной аудиосигнал со звуком, который воспроизводится на вашем компьютере, и отправить результат в ваше ПО для стриминга.

Переключение режима работы основного входа

Результат перевода определен как следующее:

Переключение режима работы основного входа (Input 1) между микрофонным/линейным и инструментальным (высокоомным – Hi-Z).

Объединение двух входов

Объединение двух входов для стереозаписи или стриминга. Также позволяет вам управлять обоими входами одной ручкой усиления.

Питание

Подает 48 Вольт фантомного питания для конденсаторных микрофонов.

Подключение

Все три интерфейса из серии AMS могут питаться от шины USB-C при подключении к ПК или Mac. При работе с планшетом или смартфоном вам потребуется альтернативный источник питания.
Кроме того, модели AMS-24 и AMS-44 могут питаться от двух батареек AA.

Совместимость

Аудиоинтерфейсы из серии AMS могут работать с любыми устройствами, благодаря поддержке Mac, ПК, а также устройств на базе iOS и Android.
Линейка аудиоинтерфейсов AMS была специально создана, для беспроблемной интеграции в любую готовую систему, использующую самое распространенное ПО, приложения и платформы.

Режимы использования

• В режиме Streaming вы сможете запустить собственную онлайн-трансляцию на популярных платформах, таких как YouTube, Twitch, Patreon и др.
• В режиме Music вы сможете записывать аудиосигнал в программах, таких как Adobe Audition, Pro Tools, Cubase, Garage Band и других.

Комплектация AMS-24

Смотреть видео

Входные и выходные каналы

• Входные Моно (MIC/LINE): 2
• Выходные Стерео (TRS): 1
• Стерео (PHONES): 2

INPUT 1-2

• Тип разъема: Совмещенные XLR/TRS(XLR: 2 HOT, TRS: TIP HOT)
• Входное усиление: −∞ — +58 дБ / −∞ — +50 дБ (В положении GUITAR)
• Входной импеданс: XLR: 2,7 кОм
• TRS: 18 кОм / 330 кОм (в положении GUITAR)
• Фантомное питание: +48 В

Выходные каналы

• Тип разъема: TRS (балансные)
• Макс. выходной уровень: +10 дБн (при 0 dBFS)
• Выходной импеданс: 100 Ом

Выходы для наушников

• Тип разъема: 3,5 мм стерео мини-джек
• 30 мВт + 30 мВт (при 32 Ом нагрузки)
• Выходной импеданс: 10 Ом

USB

• USB Type-C (функция аудиоинтерфейса)
• Поддержка шины USB.

DC 5V

• USB Type-C (для адаптера питания)

Характеристики

• Частота дискретизации: 96 кГц, 88,2 кГц, 48 кГц, 44,1 кГц
• Разрядность: 24-бит
• Интерфейс: USB 2.0
• Класс USB Audio Class 2.0

Питание

• 2 батарейки AA (алкалиновые, литиевые, или аккумуляторы NiMH)
• Сетевой адаптер (Zoom AD-17): Постоянный ток 5В/1А
• Поддержка питания от шины USB.

Другие характеристики

• Номинальный ток: От шины USB / От адаптера постоянного тока 5В: 170 мА
• От батареек (2,4 В): 470 мА
• Потребляемая мощность: Макс. 5 Вт

Продолжительность работы

• Калькуляция продолжительности работы при использовании батареек

44,1 кГц, Фантомное питание выкл, 32 Ом нагрузки Алкалиновые батарейки: ~4 часаАккумуляторы NiMH (1900 мА·ч): ~5,5 часовЛитиевые батарейки: ~11 часов

• Вышеназванные цифры являются примерными.• Продолжительность работы от батареек была определена собственными методами испытаний.• Конечные результаты могут отличаться в зависимости условий использования.

Вес и габариты

Габариты 94,5 (Ш) × 74,0 (Г) × 46,0 (В) мм

Вес (без батареек) 134 г

Вес (включая батарейки) 180 г

Windows ОС: Windows® 10 / 11 (64 бит)Процессор: Intel® Core i3 или мощнее, AMD Ryzen 3 на базе архитектуры Zen или мощнее*.USB: USB 3.0 / 2.0***Корректная работа устройства не гарантируется с процессорами из линейки Intel® Atom, Celeron или Pentium, а также с процессорами AMD Athlon.**Устройство поддерживает только USB-контроллеры чипсетов Intel/AMD. Корректная работа с USB-хабами или платами расширения не гарантируется.

MAC ОС: Mac® OS X 10.14.6 — macOS 13Процессор: Intel® Core i3 или мощнее, или Apple M1USB: USB 3.0 / 2.0**Корректная работа с USB-хабами или платами расширения не гарантируется.

iPHONE / iPAD ОС: iOS/iPadOS 13.7 — 16*Требуется переходник Apple Lightning-to-USB Camera Adapter.

ANDROID ОС: Android OS 9 — 11*Требуются USB-кабели и переходники, подходящие к разъемам.*Пожалуйста, сверьтесь со списком совместимых Android-устройств.

* Компания — производитель имеет право изменять комплектацию товара без дополнительного уведомления!

Линейный выход для наушников

Да, и такое бывает. На самом деле, так называют выход для наушников, который может быть рабочей заменой линейному выходу. Линейный выход для наушников позволяет подключать наушники, внешние колонки и другие устройства вывода к громкоговорителю.

Технически обычный линейный выход будет воспроизводить звук немного лучше, чем линейный выход для наушников. Однако разница очень незначительна. Это означает, что линейные выходы для наушников полноценно можно использовать как для управления наушниками, так и для нагрузки на линейный выход.

Итак, линейный выход — это разъем для линейного сигнала, который предназначен для подключения к внешним усилителям для дальнейшего усиления, в то время как выходы для наушников предназначены для подключения наушников и выдают уже усиленный сигнал. Используйте выходы по назначению и берегите свои оборудование и слух.

Линейный выход позволяет отправлять сигнал линейного уровня с одного устройства на другое для дальнейшей обработки. Многие музыканта ассоциируют линейные выходы только с клавишными, басовыми или гитарными усилителями. Но технически вы можете рассматривать любой аудиовыход, который подает сигналы линейного уровня, для подключения микрофонного предусилителя, микшеров, синтезаторов и многого другого.

Например, вы можете использовать линейный выход клавиатуры или гитарного усилителя для подключения ко входу микшера, а затем применить эквалайзер, сжатие или любую другую обработку сигнала. И это самый распространенный способ использования линейного выхода. Или вы можете подключить гитарный усилитель к аудиоинтерфейсу и использовать звук с усилителя для записи.

Линейный выход обеспечивает вывод аудиосигнала и является стандартом передачи сигнала в музыкальной индустрии с нужным уровнем для усилителей и записи.

Выход для наушников — это аудиовыход, который в основном используется для управления наушниками. Основной его особенностью является встроенный усилитель, который усиливает аудиосигналы до уровня, делающего их слышимыми в наушниках. Иногда выходы для наушников имеют выходную мощность, достаточную для работы мощных динамиков. Таким образом, выход для наушников можно рассматривать как усиленный линейный выход.

Выход для наушников принимает сигнал линейного уровня и направляет его на встроенный усилитель, который затем отправляет усиленный сигнал на наушники. Выход на наушники обычно имеется в аудиоинтерфейсах, микшерах и портативных аудиоустройствах.

Различия

Линейный выход и выход наушников внешне очень похожи, поэтому неопытный пользователь может их путать. Но давайте осветим их принципиальные отличия.

1.Усиление и регулировка громкости. Как было сказано выше, линейные выходы не имеют встроенных усилителей и не предназначены для подключения наушников. С другой стороны, выход для наушников, благодаря встроенному усилителю, может выдавать больше мощности с минимальными искажениями. При выставлении уровня громкости на 100% (или 0 dBFS) со стороны линейного выхода не будет клиппирования из-за недостатка тока.

Линейные выходы предназначены для подключения к внешним усилителям. И этот внешний усилитель также может быть усилителем для наушников с выходом для наушников. Или это может быть усилитель мощности, подключенный к динамикам. Следовательно, с линейными выходами вы не сможете регулировать громкость звука, поскольку это должно выполняться внешним усилителем, к которому он подключен.

То есть, линейные выходы имеют фиксированную громкость на устройстве, на котором они находятся. А вот громкость сигнала выхода на наушники вы можете регулировать.

2. Чистота выходного сигнала. Из-за того, что звук, получаемый с выхода для наушников, подвергается еще одному этапу усиления, он может получать дополнительное окрашивание. Некоторые встроенные усилители для наушников могут быть низкого качества, что вносит дополнительные шумы и даже искажения. В результате звук с выходов для наушников обычно отличается звука с линейного выхода.

Выходные сигналы линейного уровня очень чистые, так как они не подвергаются усилению, которое может внести искажения в аудиосигнал.

3. Импеданс. Сигналы линейного выхода имеют сопротивление источника в пределах 100 Ом и более. Линейный выход оптимизирован для управления нагрузками с более высоким импедансом. Кроме того, высокое выходное сопротивление у линейного выхода может являться обычной защитой от короткого замыкания.

В отличие от линейных выходов, выходы для наушников имеют низкое сопротивление (от 16 Ом). Выходы для наушников оптимизированы для подачи большого тока с разумными искажениями и шумом при нагрузках с низким импедансом, но большей мощности.

О взаимозаменяемости

1. Выход для наушников можно использовать в качестве линейного, но при одном условии: громкость сигнала должна быть не слишком высока, иначе вы рискуете получить грязный и искажённый звук. Дело в том, что некоторые аудиоустройства, такие как, например, клавиатуры, могут поставляться только с выходом для наушников без линейного выхода. Поэтому у вас нет выбора, вы вынуждены использовать выход для наушников в качестве линейного выхода. При этом вы можете получить хороший звук с небольшим уровнем шума и искажений, величина которых зависит от конкретного устройства. Можно просто уменьшить громкость, что, как правило, гарантирует получение аудиосигнала, близкого по громкости и качеству к линейному выходу.

Но с линейным выходом вы с большей вероятностью получите более чистый звук, поэтому, если у вас есть полноценный линейный выход, лучше используйте его.

2. Вариант обратной замены бессмыслен. В виду отсутствия встроенного усилителя на линейном выходе, при подключении к нему наушников вы скорее всего ничего не услышите, либо звук будет едва слышен.

Линейные выходы передают сигналы линейного уровня, которые достаточно сильны, чтобы передаваться с одного устройства на другое с минимальными потерями сигнала или вообще без них, но недостаточно сильные, чтобы заставить колебаться катушки наушников для создания звука.

Даже если вы сможете услышать при этом какой-то звук, то низкие частоты будут существенно заглушены. Конечно, многое зависит от используемых наушников и линейного выхода устройства, но однозначно можно сказать: линейный выход не обеспечивает необходимого усиления, необходимого наушникам для полноценной работы.

Программный доступ к COM-порту

COM-порты в операционной системе Unix (Linux) — это файлы символьных устройств. Обычно эти файлы располагаются в каталоге /dev и называются

Для программного доступа к COM-порту необходимо открыть на чтение/запись соответствующий файл и сделать вызовы специальных функций tcgetattr (для того, чтобы узнать текущие настройки) и tcsetattr (чтобы установить новые настройки). Также может потребоваться сделать вызовы ioctl с определёнными параметрами. После этого при записи в файл данные будут отправляться через порт, а при чтении программа будет получать уже принятые данные из буфера COM-порта.

Эта технология исторически возникла в 1970-е годы, когда под ОС UNIX использовались компьютеры вроде PDP-11 (в СССР серия называлась СМ ЭВМ) или VAX, позволяющие подключение многих терминалов для работы многих пользователей. Терминалы — а значит, и весь интерфейс пользователя — при этом подключались через последовательные порты, с возможностью подключения вместо терминала модема и дальнейшего дозвона на компьютер по телефону. До сих пор в UNIX-подобных ОС существует терминальный стек, и обычно 3 реализации терминалов — последовательный порт, консоль текстового режима экрана+клавиатура, и «обратная петля» в один из открытых файлов управляющего приложения (так реализованы telnetd, sshd и xterm).

Клиентские устройства последовательного порта, предназначенные для совершения звонков вовне, в многих UNIX (не во всех) называются cuaxx.

Так как последовательный порт в UNIX доступен только через терминальный стек, он может быть управляющим терминалом для процессов и групп (посылать SIGHUP при разрыве связи от модема и SIGINT при нажатии Ctrl-C), на уровне ядра поддерживать редактирование последней введенной строки клавишами стрелочек, и т. д. Для отключения этой возможности с целью превращения устройства в «трубу» для потока байт необходимы вызовы ioctl.

Поиск PnP-имен устройств в системе осуществляется вызовом SetupDiGetClassDevs. В реестре существует раздел HKEY_LOCAL_MACHINEHARDWAREDEVICEMAPSERIALCOMM, в котором отображаются имеющиеся в данный момент COM-порты.

Для каждого порта в реестре имеется раздел. Эти разделы имеют такие имена:

где последнее значение «Serial10000» — уникальный номер для каждого нового добавленного в систему COM-порта, для второго — «Serial10001» и т. д.
