Моноблок КПП-РК

сами шрусы тоже пришлось проточить.. внешний диаметр не позволяет установить стандартные в соединительную трубу .. хотя как показало моделирование там можно использовать трубу большего диаметра и протачивать шрусы не потребуется

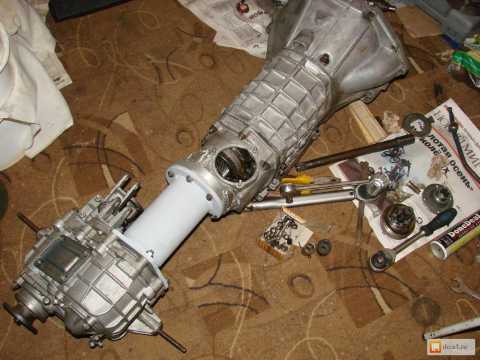

для начала собранный моноблок я решил крепить с помощью родных подушек РК ..

впоследствии возможно переделаю на более грамотный вариант с установкой подвеса в районе соединительной трубы и использованием вот такой подушки от T. Windom

• Назначение
• Устройство
• Устройство моноблока Нива
• Принцип работы
• Особенности, преимущества
• Состав комплекта
• Презентация
• Установка

Назначение.

Нива имеет более сложную трансмиссию для реализации полного привода. Из-за большего количества агрегатов она уступает в комфорте, динамике, экономичности и надежности автомобилям с приводом на одну ось. Основной причиной этих недостатков является большое количество вращающихся деталей, некоторые из которых работают в очень плохих условиях. В частности, промежуточный вал передающий вращение от КПП на РК . Из-за появления различных сил при работе, эти агрегаты имеют большую степень движения относительно друг друга, в следствии чего, шарнир промвала, а также шарниры карданных приводов мостов, начинают работать в условиях сильнейших нагрузок, доходящих до критических. При этом нарушается их правильная работа, что приводит к проявлению вышеуказанных недостатков (шумы, вибрации, повышенный расход, ранний выход из стоя агрегатов). Данная разработка предназначена для избавления автомобиля Нива от этих недостатков.

Устройство.

Комплект «моноблок» представляет собой совокупность деталей, в комплексе улучшающий условия работы трансмиссии. Основной деталью является пространственный кронштейн, который жестко соединяет два агрегата, КПП и РК, образуя при этом единый механизм. При этом выходные валы данных агрегатов точно позиционируются относительно друг друга. Крепление кронштейна к агрегатам производится посредством болтового соединения к имеющемся крепежам, без вмешательства в конструкцию агрегатов. Благодаря тому, что агрегаты лишены взаимного перемещения, промежуточный вал выполнен в виде цельного вала, без использования шарнира. Из-за увеличения величины нагрузки на опоры РК, и изменения их характера, опоры РК применены более мощные. Также, для увеличения несущей способности креплений опор, применены усилители.

Применением данных деталей достигается более правильная работа всей трансмиссии:

• исключается появление пиковых нагрузок на валы агрегатов и детали карданных соединений;
• эксплуатация автомобиля становиться более комфортной, так как исключается появление вибраций и шумов;
• улучшается динамика и снижается расход топлива;
• увеличивается ресурс и надежность автомобиля.

Устройство моноблока Нива.

• Кронштейн. Пространственная стальная деталь, собранная с помощью сварки из фигурных листовых деталей. Имеет отверстия с двух сторон для крепления к агрегатам и большие технологические окна для установки и обслуживания.
• Промвал. Стальная точеная деталь, которая предназначена заменить промвал с шарниром. Также имеет крепления к выходным валам агрегатов (КПП и РК).
• Усиленные опоры РК. Это опоры похожей конструкции, но имеют большую несущую способность и большую способность вибропоглащения. Для применения в данной конструкции использованы переходные втулки.
• Усилители крепления опор. Это гнутые листовые стальные детали, имеющие форму, повторяющую форму днища автомобиля. Имеют отверстия для закрепления на днище авто и крепление для опор РК.

Принцип работы моноблока.

Кронштейн в любых режимах и нагрузках удерживает два агрегата (КПП и РК) в точном, неизменном положении относительно друг друга. Бесшарнирный промвал из комплекта, как и родной промвал с шарниром, передает вращение от КПП на РК, но при этом нет потерь энергии. Опоры РК воспринимают на себя возросший вес всего агрегата, так как опора КПП в данном случае упраздняется . При этом конструкция опор такова, что они способны гасить вибрацию которая приходит от силового агрегата. Усилители крепления опор воспринимают на себя возросшую нагрузку от агрегата и распределяют ее по днищу кузова, при этом являясь и усилителем пола автомобиля.

По сравнению с существующими аналогами имеет следующие преимущества

• Нет изменения в агрегатах, можно все вернуть в «стандарт».
• Нет смещения агрегатов, карданы остаются стандартные.
• Легкость монтажа. Не нужны спец.инструменты или доп.оборудования. В комплект входит установочная лебёдка с ремнём.
• Не уменьшается дорожный просвет авто (при сравнении с так называемыми «подрамниками»).
• Применены стандартные, серийные детали
• Наличие эластичной муфты.

Моноблок Нива, серия «Трофи». Состав комплекта

Инструкция по установке Моноблока на ВАЗ 2121 Нива (КПП+РК) серия ТрофиКомплектность Моноблока на ВАЗ 2121 Нива (КПП+РК) серия ТрофиНазначение метизов на Моноблок на ВАЗ 2121 Нива (КПП+РК) серия Трофи

Объединение КПП и РК в единое целое — моноблок. С применением данных деталей достигается более правильная работа всей трансмиссии. Исключается появление пиковых нагрузок на валы агрегатов и детали карданных соединений. При этом эксплуатация автомобиля становиться более комфортным, так-как исключается появление вибраций и шумов. Улучшается динамика и снижается расход топлива. И в целом увеличивается ресурс и надежность автомобиля.

Применяемость

Данный комплект моноблока устанавливается на ВАЗ Нива 2121, 21211, 21212, 21213, 21214, 21215, 21216, 21217, 21219, 2121Б, LADA 4×4, 2129, 2130, «Урбан», 2131 и модификации. Подходит на автомобили с 4-ст. и 5 ст. КПП.

При решении установить моноблок, учитывайте следующий факт: если на вашей Ниве была заменена КПП и установленна КПП от «классики», то будет необходима доработка. Так как отверстия усилителя не совпадут (отверстия усилителя, это два отверстия внутри кронштейна, которые прикручиваются к месту где стояла падушка КПП). Либо нужно будет заменить заднюю крышку КПП, и поставить от Нивы. Это касается и 4-х и 5-ти ступенчатых КПП «классики».

Нива имеет более сложную трансмиссию для реализации полного привода. Из-за большего количества агрегатов она уступает в комфорте, динамике, экономичности и надежности автомобилям с приводом на одну ось. Основной причиной этих недостатков является большое количество вращающихся деталей, некоторые из которых работают в очень плохих условиях. В частности, промежуточный вал передающий вращение от к КПП на РК. Из-за появления различных сил при работе, эти агрегаты имеют большую степень движения относительно друг друга, в следствии чего, шарнир промвала, а также шарниры карданных приводов мостов, начинают работать в условиях сильнейших нагрузок, доходящих до критических. При этом нарушается их правильная работа, что приводит к проявлению вышеуказанных недостатков (шумы, вибрации, повышенный расход, ранний выход из стоя агрегатов). Данная разработка предназначена для избавления автомобиля Нива от этих недостатков.

Характеристики

• Габаритные размеры товара в упаковке, м: 0.43×0.033×0.031;
• Объем, м3: 0.044;
• Материал: металл;
• Цвет: черный

• Агрегаты (КПП и РК) не нужно переделывать;
• Всегда можно вернуться к исходному состоянию;
• Легкость монтажа;
• Дорожный просвет не уменьшается;
• Улучшается положение промвала и карданов;
• Машина остается ремонтопригодной;
• Значительно уменьшается трансмиссионный и вибрационный шум в салоне автомобиля;
• Исчезает «туповатое» поведение двигателя, которое возникает при резонансных колебаниях агрегатов;
• Увеличивается срок службы КПП, РКПП, переднего и заднего редуктора;
• Повышается ресурс карданных валов (дольше «ходят» крестовины, предотвращается ИЗНОС «шлицевой» переднего кардана)

• Кронштейн соединительный — 1шт.
• Подушка агрегата (ваз оригинал) — 2шт.
• Втулка переходная подушки — 4шт.
• Адаптер подушки — 2шт.
• Втулка центрирующая стальная — 1шт.
• Лебедка установочная с ремнем -1шт.
• Проставка компенсирующая — 1шт.
• Метизы – 87 наименований
• Коробка — 1шт.
• Инструкция — 1шт.
• Список назначения метизов — 1шт.

Видео Моноблок на ВАЗ 2121 Нива (КПП+РК) серия Лайт

Инструкция по установке Моноблока на ВАЗ 2121 Нива (КПП+РК) серия ЛайтКомплектность Моноблока на ВАЗ 2121 Нива (КПП+РК) серия ЛайтНазначение метизов на Моноблок на ВАЗ 2121 Нива (КПП+РК) серия Лайт

сами шрусы тоже пришлось проточить. внешний диаметр не позволяет установить стандартные в соединительную трубу . хотя как показало моделирование там можно использовать трубу большего диаметра и протачивать шрусы не потребуется

1. Покупки возможны без регистрации на сайте.

2. Предоплата 100% за товары.

3. Минимальной суммы заказа: 1800 руб

4. Доставка: Транспортными Компаниями или Почтой России.

5. Гарантия качества и возврата денег.

6. Информацию, после отгрузки сообщаем на электронную почту.

7. Бесплатная информационная поддержка по телефону: 8-800-100-14-99.

8. Предоставляем Инструкции и Сертификаты на силовой обвес, багажники и прочие товары.

9. Перед оплатой получаете достоверную информацию по: стоимости доставки, перевозчику, месту получения заказа в вашем населённом пункте,

перечню заказанных товаров (артикул, название, кол-во, опции) с Суммой к оплате со всеми возможными наценками!

10. Информацию по платежам дублируем СМС на ваш моб. телефон.

11. Всегда подтверждаем поступление денег.

12. Наложным платежом товары Не продаём!

13. Время Отгрузки заказа: в среднем 2-3 Рабочих Дня

— 6 лет — главный магазин из Тольятти всех ниваводов России

Юрий Константин, здравствуйте. Посылки получил. Всё просто замечательно! Огромное спасибо! Хотел оставить отзыв на сайте, но что-то не получается. Надеюсь, будем сотрудничать и дальше. Фото Нивы , которую подготавливаем к отправке на Север, отправлю позже Юрий из Кемерово

Очень ХОРОШИЙ магазин.Заказывал передние и задние фонари.Всем рекомендую. Выбор хороший и люди относятся к вашим проблемам с пониманием. Буду и дальше тут покупать

Отличный интернет магазин , всё быстро и хорошо!

Кстати Константин ! ПК 23-1 просто КЛАСС — гоняю нормально — без прошивки мозгов . Не чего не стучит и не гремит машина (Шевроле Нива) работает как часы .

Здравствуйте! Хочу поделиться отзывом о электронной РК. Конечно Все нивоводы знают, что такое дребезжание рычагов и гул РК. Долго конечно думал на счёт данного девайса, вот наконец решился приобрести. Заказал у Константина, пришла пасылка довольно быстро. Установка заняла не много времени, все очень просто как оказалась устовить, и первая поездка: сначала я забыл, что нахожусь в ниве. Ожидания превзошли себя я даже не думал, что ниву можно сделать тихой. Включения происходит как на Патрке. В целом пока не желею, время покажет работу данной штукенции. Спасибо Константину и Нава24, хороший магазин. Кстати печьку от ваз 2108 заказывал тоже сдесь. Пишите, спрашивайте, с удовольствием поделюсь опытом.

Ростислав Бондарев Ростислав Бондарев • Добрый день! Пришла вторая(не маленькая) посылка! Упаковано классно, быстро, четко! Сайт рекомендовал на «драйв2» Буду сотрудничать дальше!

Константин, груз получил! Большое спасибо! Сервис отличный ! Привет из Архангельска !!

Андрей Черепахин, Москва *

Константин, доброго здоровья! Все получил, спасибо большое! Все как всегда — на высшем уровне!

Вес: 33000 г Ширина: 0.25 Высота: 0.27 Длина: 0.6 Объем: 0.041 m Артикул: 21236170001300

Мощная, надежная, идеальна для спорта и трофи, улучшает динамические качества, даже на пятой передаче, без снижения скоростных качеств. Японская коробка переключения передач люкс, применяется на Suzuki Vitara, в том числе и с дизелями .

Для установки этой КПП автомобилей семейства Нива и Шеви Нива нами были разработаны несколько типов комплектов присоединения задней части к системе трансмиссии автомобиля.

1) под муфту диаметром 96 мм от а/м BMW (автомобиль Шеви Нива) под ШРУС

2) под диаметр муфты 96 мм от а/м BMW (автомобиль Нива) под ШРУС

3) под диаметр 76 мм от а/м BMW (автомобиль Шеви Нива) под ШРУС

4) под диаметр 76 мм от а/м BMW (автомобиль Нива) под ШРУС

5) под диаметр 76 мм или 96 мм от а/м BMW (автомобиль Шеви Нива) под крестовину.

Цена определяется в зависимости от комплектации.

По всем техническим вопросам можно обращаться к инженеру тел.: (996) 745-26-35

Для присоединения к а/м вам понадобится картер и само сцепление а также механизм выбора передач, наш совет для автомобиля Шеви Нива купить МВ, для Нивы можете изготовить сами или заказать у нас.

Картер сцепления мы к сожалению сейчас не изготавливаем, но вы можете купить его в г. Тольятти рынок «Пламя». В наших планах его производить самим под центральное гидравлическое сцепление.

Мы можем помочь с приобретением сцепление в зависимости от типа автомобиля который вы будите собирать.

Типы сцепления которые вы можете использовать в этой КПП:

1. Родное сцепление Шеви Нива ФАМ-1 оно же Опель диаметр 228 мм. под центральное гидравлическое сцепление.

2. Сцепление 215 мм. в том случае, если картер сцепления который вы купите будет сделан на базе картера ВАЗ 2101. Необходимо переделать шлицевую часть на ведомом диске. В этом случае используется стандартный выжимной подшипник (муфта сцепления) и вилка сцепления ВАЗ 2101.

3. Установить специализированное сцепление ТАЯ с керамическими накладками, центральный гидравлический подшипник. И штурмовать просторы.

В штатном а/м семейства Нива и Шеви Нива самое слабое место это КПП, применение КПП AISIN AG5 (Япония) решает эту проблему.

«ТАЯ» – торговая марка, под которой осуществляется разработка, производство, и реализация автомобильных запасных частей с 2008 года. Зарегистрированный товарный знак «ТАЯ» используется совместно группой компаний – партнеров.

«ТАЯ — АВТОZАПЧАСТИ» — станции технического обслуживания автомобилей. Осуществляют техническую поддержку и обслуживание автомобилей, установку на автомобили специализированных узлов и агрегатов марки «ТАЯ» в г. Тольятти, Самара и Набережные Челны.

Торговая марка «ТАЯ» начала поставлять КПП в сборе AISIN AG5 (Япония) для сборки с ДВС CMD GN-199.

Важно! Мы больше НЕ УСТАНАВЛИВАЕМ моноблоки от Автогур73.

• Слишком неточное изготовление деталей, из-за чего подгонка занимает много часов, пилить приходится до тех пор, пока не перестанет что-нибудь за что-нибудь задевать.  Вдобавок, несоосность отверстий, тоже требуется допиливание.
• Низкочастотный гул на ХХ. Он, правда, на грани слышимости, мы слышим, клиенты — через одного. Причину выявить не удалось.

Установка моноблока КПП+РК на Нива и Lada Niva Legend. Практически на всех автомобилях КПП и РК устанавливаются единым агрегатом. Нива — исключение: КПП и РК — это два раздельных агрегата, соединенные промвалом. Из-за несоосности агрегатов и неточности изготовления кузовов, такая конструкция частенько вызывает увеличенные вибрации.

Соединение КПП и РК в моноблок полностью устраняет вибрации в трансмиссии. Устанавливаем конструкцию от Autogur 73, правда ее приходится немного дорабатывать: кое где подрезать, чтобы ничего не касалось кузова, и рассверливать несоосные отверстия.

Для Шевроле Нивы и Лады Нивы Трэвел установка моноблока неактуальна, т.к. из-за длинного промвала и трехопорного крепления РК вибраций на этих машинах практически нет, а если есть — она, как правило вызвана другими причинами.

Цена

• работа по установке моноблока — 15.200 руб.;
• комплект для установки — 16.900 руб.;

Фото

Объединение КПП и РК в единое целое — моноблок. С применением данных деталей достигается более правильная работа всей трансмиссии. Исключается появление пиковых нагрузок на валы агрегатов и детали карданных соединений. При этом эксплуатация автомобиля становиться более комфортным, так как исключается появление вибраций и шумов. Улучшается динамика и снижается расход топлива. И в целом увеличивается ресурс и надежность автомобиля.

Данный комплект моноблока устанавливается на ВАЗ Нива 2121, 21211, 21212, 21213, 21214, 21215, 21216, 21217, 21219, 2121Б, LADA 4×4, 2129, 2130, «Урбан», 2131 и модификации. Подходит на автомобили с 4-ст. и 5 ст. КПП. При решении установить моноблок, учитывайте следующий факт: если на вашей Ниве была заменена КПП и установлена КПП от «классики», то будет необходима доработка. Так как отверстия усилителя не совпадут (отверстия усилителя, это два отверстия внутри кронштейна, которые прикручиваются к месту, где стояла подушка КПП). Либо нужно будет заменить заднюю крышку КПП, и поставить от Нивы. Это касается и 4-х и 5-ти ступенчатых КПП «классики».

Нива имеет более сложную трансмиссию для реализации полного привода. Из-за большего количества агрегатов она уступает в комфорте, динамике, экономичности и надежности автомобилям с приводом на одну ось. Основной причиной этих недостатков является большое количество вращающихся деталей, некоторые из которых работают в очень плохих условиях. В частности, промежуточный вал передающий вращение от к КПП на РК. Из-за появления различных сил при работе, эти агрегаты имеют большую степень движения относительно друг друга, вследствие чего, шарнир промвала, а также шарниры карданных приводов мостов, начинают работать в условиях сильнейших нагрузок, доходящих до критических. При этом нарушается их правильная работа, что приводит к проявлению вышеуказанных недостатков (шумы, вибрации, повышенный расход, ранний выход из стоя агрегатов). Данная разработка предназначена для избавления автомобиля Нива от этих недостатков.

• Габаритные размеры в упаковке, м: 0.43х0.3х0.33;
• Вес, кг: 18.04;
• Объем, м3: 0.043;
• Материал: металл;
• Цвет: черный

Кронштейн в любых режимах и нагрузках удерживает два агрегата (КПП и РК) в точном, неизменном положении относительно друг друга. Бесшарнирный промвал из комплекта, как и родной промвал с шарниром, передает вращение от КПП на РК, но при этом нет потерь энергии. Опоры РК воспринимают на себя возросший вес всего агрегата, так как опора КПП в данном случае упраздняется. При этом конструкция опор такова, что они способны гасить вибрацию, которая приходит от силового агрегата. Усилители крепления опор воспринимают на себя возросшую нагрузку от агрегата и распределяют ее по днищу кузова, при этом являясь и усилителем пола автомобиля.

Отзывы

Отзыв Моноблок на ВАЗ 2121 Нива (КПП+РК) серия «Трофи» (видео)

Видео Моноблок на ВАЗ 2121 Нива (КПП+РК) серия Трофи

Еще будут нужны две блокировки но это чуть попозже
