Монтаж и монтаж сплит, моноблочных холодильных систем. Преимущества использования холодильника

Не знаете с чего начать?

Оставьте ваши контактные данные и инженер разберется в вашей проблеме и предложит пути решения.

Почему стоит обратиться к профессионалам?

Квалифицированный монтаж и сервис в перспективе значительно снижать эксплуатационные затраты на содержание холодильной техники

Предоставляем запчасти, которые поставляются напрямую от производителей. Подберем качественные аналоги. Ваша экономия до 30% за счет дилерских цен. Сокращенные сроки поставки.

Точная причина неисправности определяется во время визита. На основе полученной информации предлагается наиболее подходящий способ решения проблемы.

Выезд на объект в течение 2 часов

Техническое обслуживание холодильного оборудования в Москве и Московской области. Опыт мастеров от 5 лет. В штате более 10 сервисных инженеров. Оформление вызова по телефону за 2 минуты. Гарантия на выполненные работы.

Описание электрической схемы

Холодильная машина (моноблок) должна подключаться к силовой сети через автоматический выключатель. Для пуска моноблока в работу необходимо включить выключатель QG, при этом подается напряжение на электронный регулятор температуры (контроллер), который производит автоматическую регулировку температуры в охлаждаемом объеме и управляет процессом оттаивания.

Моноблок, работающий при пониженной температуре окружающей среды, имеет термостат ТR1, отключающий его от сети при температуре ниже минус 10°С. При этом лампочка включения сети продолжает светится, а индикация контроллера пропадает. При температуре окружающей среды 5°С включается система регулирования скорости вращения обдува конденсатора (TR2, К3, А2) и подогрев картера компрессора (ЕМС) и контроллера (ЕС).

ВНИМАНИЕ! Предприятие-изготовитель оставляет за собой право вносить в электрическую схему незначительные изменения, не ухудшающие его работу, без дополнительного уведомления потребителя.

Монтаж моноблока в холодильную камеру за 24 часа!.
Наша компания – официальный дилер целого ряда известных производителей моноблоков.
Подберём и установим специально для вас оптимальное решение!

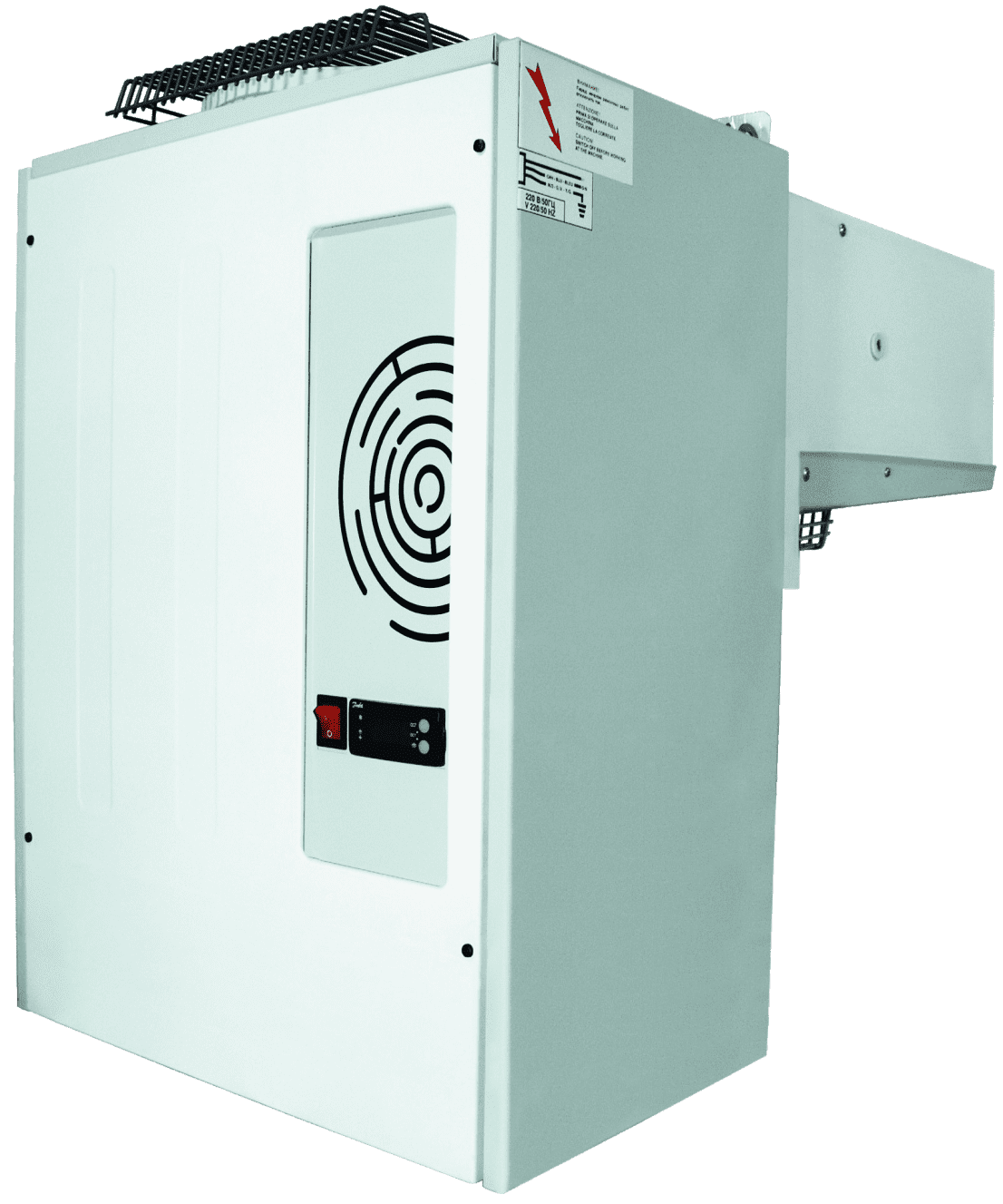

Моноблок для холодильной камеры, это установка собранная на единой платформе без дополнительных агрегатов.
Для запуска моноблока достаточно просто подключить его к питанию.
Мы предлагаем не только услуги по установки моноблока, но и правильный расчёт в зависимости от объёма, теплоизоляции помещения.
Моноблоки делятся на два основных типа: среднетемпературные и низкотемпературные, выбор зависит от продукции для которой они подбираются.
Если выбрать не достаточно мощный моноблок, то камера не сможет выйти на нужный температурный режим, как любят делать новички (перестраховаться) и выбрать более мощный агрегат, что повлечёт за собой перерасход электричества и удорожание самого моноблока.

Если холодильная камера с моноблоком стоит на улице, то мы всегда предлагаем установку «зимнего пакета», в который входит подогрев картера. Это делается для того, что бы после того как в камере устанавливается нужная температура и компрессор отключится, давление постепенно выровняется, а фреон в испарителе будет перегретым, а в наружном блоке переохлаждённым,то при последующем запуске может произойти гидро удар, который выведет из строя двигатель компрессора, после чего весь компрессор придётся заменять.

При монтаже мы точно соблюдаем стандарты разработанные нашей фирмой в течении более 10-ти летнего опыта.
Мы обеспечиваем:

• Герметичность монтажа
• Соблюдение всех уровней и углов конструкции
• Подключение питания по СНИПам
• Настройка процессора под нужный температурный режим

У нас выгодная цена на моноблоки для холодильных камер,а так же и заказывая у нас монтаж, мы даём расширенную гарантию +6 месяцев (к гарантии производителя), а заключая договор с нами на сервисное обслуживание ещё +6 месяцев.

Специальное климатическое оборудование фирмы НПП «Холод» holod-ru.com – это современные надежные холодильные моноблоки. Они являются производственным оборудованием для создания низкотемпературной среды, а также для удержания заданной температуры в холодильной камере. Чтобы правильно установить это оборудование, нужно придерживаться определенных правил.

• Комплектация данных агрегатов, которые созданы на одном из лучших предприятий этой отрасли, не отличается от аналогичных холодильных блоков других производителей. Основой системы является компрессорная установка, которая имеет защитную аппаратуру. Важной составляющей частью является конденсатор. Далее можно перечислить такие детали, как змеевик (специальная конденсатная трубка для водяного пара), элементы, отвечающие за испарение и фильтрацию, которые помогают подсушивать, комплект автоматического управления.
• Чтобы установить моноблок, нужно использовать камеру, которая имеет панели не толще 100 мм. Пол в данном помещении должен быть идеально ровным. Моноблок приспособлен для работы в таких климатических условиях: от десяти до сорока пяти градусов по Цельсию. Влажность не должна превышать восемьдесят процентов, но не должна быть и меньше, чем сорок пять процентов. Моноблок генерирует холод от пятнадцати до тридцати градусов Цельсия. Машина оснащена автоматической системой, которая не дает нарастать снеговой шубе.
• Расположить холодильный блок нужно не ближе 100 мм от стен и не ближе 600 мм от потолка. Для прохода нужно освободить не меньше 700 мм.
• Рядом не в коем случае не располагать обогреватели, тепловентиляторы и другие отопительные приспособления. Если нужно, чтобы они находились в одном помещении то, как минимум, на расстоянии 1500 мм.
• На стеновой панели нужно сделать проем до установки моноблока. Нельзя устанавливать моноблок на стене, которая находится напротив двери.
• По краю проема прокладывается спецматериал из полиуретана, который играет роль утеплителя. Он имеет высокую степень такого качества, как теплоизоляция. Лента затем очищается от специального защитного материала.
• По тому же краю наносится герметический раствор. В данное отверстие крепят холодильное оборудование — вышеуказанный моноблок. Затем подходит очередь для установки остальных деталей и частей агрегата. Некоторые панели крепятся к потолку.
• Потом, проводим крепеж кронштейнов навески моноблока. Верхний винт крепим на потолочной части, а нижний на стенке панели моноблока. Трубку слива води вворачиваем осторожно.
• Затем проводится подключение проводов ПЭНов для компенсационного клапана и для поддержания правильной температуры двери – на контактные провода моноблока.
• В конце нужно установить светильник, чтобы было хорошо видно объект, который будет охлаждаться.

Востребованные модели

Производитель: компания «Ариада», Россия.

• напряжение 220 В;
• объем охлаждаемой камеры от 4 до 12 метров в кубе;
• хладагент: хладон.

Цена: 38 000 рублей.

Андрей, владелец кафе «У Андрея», Москва делится впечатлениями:

«У меня в кафе стоит моноблок, который я купил года два назад. «Ариадна» попалась мне случайно, соблазнился низкой ценой и нужными функциями. Камеру охлаждает хорошо, устанавливать температуру легко, даже мой повар справляется, а она в технике совсем ничего не смыслит».

Холодильный моноблок ММ 109 SFPOLAIR

Производитель: компания «Полаир», Россия, Италия.

• напряжение 220-240 В;
• температура: -5. +10 °C;
• хладагент: R 404 А.

Цена: 37 000 рублей.

Natasha_Mil, шеф-повар рыбного ресторана, Санкт-Петербург рассказывает:

«У нас стоит POLAIR, там храним рыбу, запасы делаем большие, потому что у нас прямые поставки с Балтики и с Дальнего Востока, поэтому покупаем сразу много. Хранится все хорошо, сама справляюсь с оборудованием».

Моноблоки — удачный выбор для установки на предприятиях общепита. Они достойно справятся с возложенными на них функциями, обеспечивая кухню учреждения правильно замороженными и хорошо сохраненными продуктами.

Устройство и работа изделия

На щитке управления находятся элементы управления и контроля:

• А — общий выключатель с подсветкой;
• Б — блок управления.

Регулирование температуры воздуха в охлаждаемом объеме и автоматическое поддержание заданной температуры с точностью дифференциала производится с помощью электронного регулятора температуры (контроллера), датчик которого размещен внутри охлаждаемого объема.

Машина оснащена системой автоматического оттаивания снеговой «шубы» на испарителе с помощью электрических нагревательных элементов с последующим выпариванем образующейся влаги. Все элементы гидросистемы холодильной машины соединены герметично.

Моноблок и сплит-система — в чем разница

Иногда установка моноблока на предприятии невозможна в принципе или доставляет целый ряд неудобств. Тогда стоит подумать о сплит-системе для холодильной камеры ─ оборудовании, по принципу работы очень похожему на моноблок, но всё же имеющему существенное различие, позволяющее устанавливать сплит-систему там, где поставить моноблок технически невозможно.

Сплит-система имеет два блока, устанавливать которые можно на достаточно большом расстоянии (около 20 метров), они связываются между собой медными трубками; это дает возможность разместить внешний блок в другом помещении и даже на улице, в отличие от моноблока, где обе части машины устанавливаются практически вместе, разделяются лишь тонкой стенкой камеры. И вынести внешний блок на улицу можно только в том случае, если стена самой камеры выходит непосредственно наружу.

Если помещение рядом с камерой, в которое выходит ее стена, очень узкое, то при установке моноблока не будет удобного прохода для сотрудников. А если стена камеры выходит на кухню, то работающий блок станет выделять лишнее тепло и к тому же достаточно сильно шуметь во время работы, создавая постоянный дискомфорт для персонала.

Конечно, моноблок стоит намного дешевле сплит-системы, он компактен и прост как в установке, так и в эксплуатации. Большинство владельцев учреждений общепита предпочитает устанавливать именно моноблок, разумеется, если это позволяет помещение.

Монтаж моноблока в холодильную камеру

Смонтировать оборудование можно на камере, если панели не более 10 см в толщину:

• пол нужен абсолютно ровный;
• необходимо соблюсти расстояние в 10 см от стены и 60 см от потолка, расстояние для прохода персонала должно быть не менее 70 см;
• лучше, если в помещении, где устанавливается моноблок, нет отопительных приборов, если же они есть, то расстояние от них до моноблока не может быть менее полутора метров; не стоит устанавливать оборудование напротив входа в комнату;
• в стене вырезается отверстие;
• приклеивается уплотнитель по периметру тампона, с которого сначала снимают упаковочную ленту;
• по краям проема наносится герметик;
• в приготовленное таким образом отверстие устанавливается моноблок; затем потолочная панель ставится на место;
• закрепляются кронштейны камеры: первый болт закрепляют на потолочной панели, второй ─ на стенке;
• вворачивается трубка слива;
• подводятся провода оборудования обогрева двери;
• монтаж освещения внутри камеры.

Правильный монтаж оборудования обеспечивает его бесперебойную работу.

Как выбрать качественное оборудование для заведения общепита

При покупке моноблока надо знать, что они могут иметь дополнительные функции:

• обогрев двери камеры, что позволяет ее легко открыть;
• внутреннее освещение;
• клапаны для выравнивания давления;
• система компьютерного программирования;
• устройство, обеспечивающее работу на улице, в запыленных помещениях;
• оборудование на случай отключения электричества.

Стоит учесть, что моноблок может работать при температуре от +5 до +45 °C. Допускается понижение внешней температуры до -5 градусов. Если температура окружающей среды, где находится моноблок, ниже -5, то требуется установка комплекта специального оборудования «зимнее оснащение». Это оборудование обогревает картер компрессора, панель управления, устройство, вращающее вентилятор.

Прежде чем купить моноблок, нужно подумать о его размещении: устанавливать такие приборы следует только в больших помещениях.

Производители сейчас стремятся выпускать разнообразную продукцию, учитывая потребности владельцев предприятий общепита разного уровня, поэтому можно тщательно подобрать оборудование с учетом всех условий эксплуатации и размера камеры.

Холодильная витрина — незаменимое оборудование для магазинов, столовых и кафе с системой самообслуживания.

Кафе «Старбакс» специализируется на продаже разных видов кофе и десертов. Как приобрести франшизу этой компании, читайте по https://vkusologia.ru/franchajzing/starbaks.html ссылке.

Монтаж и установка холодильных сплит-систем, моноблоков и камер

Вам требуется осуществить профессиональный монтаж холодильного оборудования? Тогда вы попали по адресу! Специалисты нашей компании в кратчайшие сроки осуществят монтаж холодильной камеры и холодильной установки. Вы можете быть абсолютно уверены, что результатом работ будет полностью завершенный монтаж объекта с высочайшим уровнем качества.

Подтверждением этому могут служить ряд объектов наших крупнейших заказчиков, смонтированных и запущенных в эксплуатацию механиками и монтажниками нашей компании. Если работу с оборудованием произвел монтажник холодильного оборудования нашей компании, то высокий уровень качества произведенных работ не оставит у Вас ни тени сомнения.

Наши специалисты готовы осуществить такие виды работ, как монтаж холодильных камер, установка сплит-систем, монтаж холодильного оборудования самого широкого назначения. Мы готовы оказать поддержку нашим заказчикам в направлениях: установка холодильного оборудования, монтаж моноблоков, монтаж сплит-систем, монтаж холодильных шкафов.

Доверив нашей компании выполнение работ, связанных с холодильным оборудованием, Вы можете быть уверены, что установка холодильного оборудования любой степени сложности будет выполнена на высочайшем уровне.

Монтаж холодильных камер производится с использованием самых современных материалов, которые позволят безотказно работать вашей холодильной камере многие годы.

Если Вам необходимо осуществить монтаж холодильного оборудования — монтаж сплит-систем, то механик нашей компании осматривает  условия установки, замеряет протяженность магистрали (медных трубопроводов и кабелей), согласовывает все особенности объекта, для того, что бы установка холодильного оборудования прошла в кратчайшие сроки с наилучшим уровнем качества.

Обращаем Ваше внимание, что монтаж сплит-систем требует от заказчика максимального участия только на момент согласования условий работы и размещения внутреннего (воздухоохладитель) и внешнего (компрессорно-конденсаторный блок) частей сплит-системы. В этом случае, установка холодильного оборудования будет полностью отвечать ожиданиям заказчика.

Наша компания готова осуществить монтаж холодильного оборудования не только в Москве и Московской области, но и в городах Центрального, Приволжского, Уральского и Южного Федеральных Округов.

Вы можете быть уверены, что приобретя в нашей компании холодильное оборудование, мы при необходимости, выполним полный спектр работ, связанных с установкой холодильного оборудования.

Порядок работы

Вставить вилку сетевого кабеля холодильной машины в розетку и включить автоматический выключатель на электрощите. Включить клавишный выключатель на щитке управления. При этом должны светиться индикаторная лампа выключателя и мигать светящиеся знаки на дисплее электронного регулятора температуры.

Через 10 сек. на дисплее устанавливается цифровое значение текущей температуры в охлаждаемом объеме. Температуру в охлаждаемом объеме устанавливают путем задания ее на дисплее регулятора температуры. В случае образования большой толщины «снеговой шубы» на испарителе включить кнопку принудительного оттаивания.

Меры безопасности

При подключении проводов к соединителю сетевому XS необходимо синий провод подключить на клемму «N» (для моноблоков с 3-х фазным компрессором). При несоблюдении указанных требований предприятие-изготовитель ответственности за электробезопасность не несет. Степень защиты оборудования, обеспечиваемая оболочками, IP20.

Если появятся какие-либо признаки ненормальной работы холодильной машины или обнаружатся неисправности в электрической части (нарушение изоляции проводов, обрыв заземляющего провода и др.), эксплуатирующему персоналу следует немедленно отключить машину и вызвать механика.

Категорически запрещается персоналу, эксплуатирующему холодильную машину, вскрывать фронтальную панель для регулировки и настройки элементов, находящихся внутри машины.

Правила монтажа

Установка холодильной машины должна быть на расстоянии не менее 0,1 м от стен и 0,6 м от потолка помещения, ширина прохода к машине — не менее 0,7 м.

Холодильная машина не должна подвергаться солнечному облучению. Не допускается установка вблизи машины отопительных приборов на расстоянии менее 1,5 м. Пол помещения, где будет расположено торговое холодильное оборудование с установленной в нем холодильной машиной, должен быть выровненным в горизонтальной плоскости.

Перед установкой холодильной машины необходимо:

• вырезать проем в одной из стеновых панелей (машину не рекомендуется устанавливать на стенке, противоположной двери камеры);
• приклеить полиуретановый уплотнитель по периметру тампона, предварительно освободив ленту от защитной пленки;
• нанести герметик по периметрам тампона и подготовленного проема;
• установить машину в вырезанный проем камеры;
• установить потолочную панель камеры и закрепить ее.

После установки машины:

• закрепить кронштейны навески холодильной машины винтами: нижний — на стенке панели камеры, верхний — на потолочной панели;
• ввернуть трубку слива воды;
• провода ПЭНов компенсационного клапана и обогрева двери, поставляемых по заявке потребителя для низкотемпературных камер, подключить на контакты 3, 8 клеммника SDC моноблока;
• установить светильник освещения охлаждаемого объема.

Функции холодильного моноблока

Холодильный моноблок — аппарат, выпускаемый в виде единого блока, который объединяет в конструкцию компрессорно-конденсатный агрегат и воздухоочиститель.

Такие машины монтируют прямо на боковой панели обслуживаемой им камеры, при этом воздухоохладитель устанавливают внутри, а компрессор и конденсатор снаружи. Их соединяют прокладкой с термоизоляцией, чтобы избежать тепловых потерь.

Такое оборудование служит для охлаждения воздуха в камерах и сохранения там постоянной низкой температуры, установленной для хранения конкретной скоропортящейся продукции, а если нужно, то и для замораживания мяса, рыбы, овощей и ягод.

Панель управления блоком размещают на внешней стороне камеры, это удобно для контроля и установки параметров.

Его приобретают, когда приходится экономить на покупке холодильного агрегата, потому что цена моноблока намного ниже, чем на любой другой вид холодильного оборудования.

Конденсат, который образуется в моноблоке, не нужно сливать, он просто выпаривается, поэтому его устанавливают, когда нет технических возможностей для устройства дренажа.

Установка моноблока сохраняет стены, потому что не нужно устанавливать трубопровод.

Все названные достоинства делают покупку моноблока привлекательной для владельцев предприятий общепита.

В больших ресторанах, которые имеют специальные шкафы для для вина, устанавливают узкоспециализированные моноблоки для винных погребов, которые производятся в основном итальянскими производителями.

Компании, которые нам доверяют

Как чаще размораживать моноблок поляр 109.Как настроить это?

как это сделать,если

Испаритель покрыт толстым слоем льда. Как Провести оттайку ис парителя, уменьшив

время между оттай ками. Как уменьшить время?

Виталий Смирнов

Настройка производится двумя кнопками.

Когда вы хотите сменить настройку, две кнопки дадут вам большую или меньшую величину в зависимости от того, какую кнопку вы нажмёте. Однако прежде, чем вы измените величину, вы должны получить доступ в меню. Вы получаете это, нажав на верхнюю кнопку в течение нескольких секунд — вы войдёте в колонку с кодами параметров. Найдите код параметра, который вы хотите изменить, и нажмите две кнопки одновременно. Когда вы изменили величину, сохраните новую величину, снова нажав две кнопки одновременно.

1. Нажать верхнюю кнопку, пока не покажется параметр

2. Нажать одну кнопку и найти параметр, который вы хотите изменить.

3. Нажать обе кнопки одновременно, пока не покажется величина параметра.

4. Нажать одну из кнопок и выбрать новую величину.

5. Снова нажать обе кнопки для завершения настройки.

Параметры выделены красным цветом

Ваш параметр d03 — в нём выставляете через сколько часов произойдёт следующая оттайка. Заводская настройка должна показывать 8 часов.

Компрессор ON во время оттаивания d01 No/ Yes

Температура остановки оттаивания d02 0/ 25 °C

Интервал между запусками оттаивания d03 OFF/ 48 ч

Максимальная длительность оттаивания d04 0 /180 мин.

Смещения времени для включений оттаивания во время запусков d05 0/ 60 мин

Время каплеобразования d06 0 20 мин.

Задержка для запуска вентилятора или оттаивания d07 0/ 20 мин.

Включение вентилятора во время оттаивания (да/нет) d09 No/ Yes

Датчик оттаивания Out: используется Sout, Def: используется Sdef d10 Out /Def

Задержка аварийной сигнализации по температуре после оттаивания d11 0 /200 мин.

Задержка изображения дисплея после оттаивания d12 0/ 30 мин.

Оттаивание при повышении напряжения d13 No/ Yes

Часы реального времени (если установлены)

1. Начало оттаивания. Часы t01 OFF/ 23 ч

1. Начало оттаивания. Минуты t11 0/ 59 мин.

2. Начало оттаивания. Часы t02 OFF /23 ч

2. Начало оттаивания. Минуты t12 0/ 59 мин.

3. Начало оттаивания. Часы t03 OFF/ 23 ч

3. Начало оттаивания. Минуты t13 0 /59 мин.

4. Начало оттаивания. Часы t04 OFF /23 ч

4. Начало оттаивания. Минуты t14 0/ 59 мин.

5. Начало оттаивания. Часы t05 OFF/ 23 ч

5. Начало оттаивания. Минуты t15 0/ 59 мин.

6. Начало оттаивания. Часы t06 OFF/ 23 ч

6. Начало оттаивания. Минуты t16 0/ 59 мин.

Установка часов t07 0/ 23 ч

Установка минут t08 0/ 59 мин.

Вернуть заводскую настройку можно следующим образом:

выключить питание, нажать две кнопки одновременно и удерживая их включить питание, отпустить кнопки.

Подробная инструкция в прикреплённом файле.

Особенности монтажа холодильного моноблока

При монтаже, агрегаты врезаются непосредственно в стенку камеры, либо навешиваются на верхнюю часть стеновой панели при монтаже холодильной камеры. Главное условие — толщина стенки холодильной камеры, на которую осуществляется монтаж, не должна превышать 120 мм.

Коммерческие серии предназначены для установки в небольших камерах объемом от 2-х до 50 м3. Промышленные холодильные моноблоки могут справляться с объемом камеры до 1000 м3.

Виды моноблоков

Такое оборудование производится в двух вариантах:

• среднетемпературные, которые охлаждают и поддерживают воздух в камере от -5 до +10 °C;
• низкотемпературные, которые удерживают температуру от -15 до -20 °C;
• высокотемпературные, которые поддерживают температуру от +5 до +15 °C.

По месту монтажа они выпускаются:

• потолочные (устанавливают в проем на крыше холодильных камер, если нет возможности из-за нехватки места установить на стене);
• стеновые.

Принцип работы

Наружная часть моноблока состоит из следующих деталей:

• конденсатор;
• блок управления;
• емкость для конденсата;
• компрессор поршневый герметичный;
• вентилятор;
• фильтр для осушения.

Внутренняя часть состоит из:

• вентилятора;
• испарителя;
• тэна;
• поддона для конденсата.

Хладагент активно выделяет пары, которые сильно сжимает компрессор, они охлаждаются и конденсируются, тепло, выделяющееся при этом процессе, нагревает охлажденный воздух.

Жидкий хладагент, пройдя сквозь осушающий фильтр, оказывается в испарителе и закипает. Пары отсасываются компрессором.

Моноблок — удачное соотношение цены и качества

Среди разнообразия холодильного оборудования, выпускаемого современными производителями, особо выделяются моноблоки. Их установка на предприятии общепита позволяет замораживать и хранить большое количество скоропортящейся продукции с соблюдением санитарных норм и правил. В больших камерах, которые они охлаждают, удобно размещать любые продукты в нужном для учреждения количестве.

Они достаточно просты как в установке, так и в эксплуатации. Выпускаются в разных вариантах, комплектуются достаточно большим количеством дополнительных функций, и каждый владелец ресторана или кафе может выбрать наиболее подходящую ему систему охлаждения.

Моноблоки для холодильных камер Technoblock

• Оборудование можно использовать при температуре от +5 до +40 градусов. Если условия работа предполагают минусовую температуру, стоит рассматривать сплит-системы.
• Простой монтаж. Установка возможна, даже если у вас нет условий для сверления стены.

Оборудование часто используют при оборудовании торговых помещений, например, супермаркетов и цветочных магазинов, а также при оснащении винных подвалов. Помимо коммерческого оборудования существуют промышленные моноблоки, применяемые для глубокой заморозки в пищевой промышленности, медицине и других сферах.

Реализованные проекты

За 7 лет выполнили более 80 объектов

Аммиачная установка г. Зверосовхоз

Шоковая заморозка г. Венёв

Камеры хранения г. Зеленоград

Мясоперерабатывающий завод «Мясницкий ряд»

Молокозавод г. Новомечуринск

Сборка холодильных агрегатов в цеху

Холодильные моноблоки

Моноблок представляет собой единый корпус с холодильным агрегатом, воздухоохладителем и конденсатором внутри. По подобному принципу были построены старые «форточные» кондиционеры.

Сегодня — это безусловно современная холодильная машина, серийно выпускаемая крупными заводами для установки в небольших холодильных камерах и помещениях с регулировкой температурного режима среднего размера.

Частые вопросы

Специальное климатическое оборудование фирмы НПП «Холод» holod-ru.com — это современные надежные холодильные моноблоки. Они являются производственным оборудованием для создания низкотемпературной среды, а также для удержания заданной температуры в холодильной камере. Чтобы правильно установить это оборудование, нужно придерживаться определенных правил.

• Комплектация данных агрегатов, которые созданы на одном из лучших предприятий этой отрасли, не отличается от аналогичных холодильных блоков других производителей. Основой системы является компрессорная установка, которая имеет защитную аппаратуру. Важной составляющей частью является конденсатор. Далее можно перечислить такие детали, как змеевик (специальная конденсатная трубка для водяного пара), элементы, отвечающие за испарение и фильтрацию, которые помогают подсушивать, комплект автоматического управления.
• Чтобы установить моноблок, нужно использовать камеру, которая имеет панели не толще 100 мм. Пол в данном помещении должен быть идеально ровным. Моноблок приспособлен для работы в таких климатических условиях: от десяти до сорока пяти градусов по Цельсию. Влажность не должна превышать восемьдесят процентов, но не должна быть и меньше, чем сорок пять процентов. Моноблок генерирует холод от пятнадцати до тридцати градусов Цельсия. Машина оснащена автоматической системой, которая не дает нарастать снеговой шубе.
• Расположить холодильный блок нужно не ближе 100 мм от стен и не ближе 600 мм от потолка. Для прохода нужно освободить не меньше 700 мм.
• Рядом не в коем случае не располагать обогреватели, тепловентиляторы и другие отопительные приспособления. Если нужно, чтобы они находились в одном помещении то, как минимум, на расстоянии 1500 мм.
• На стеновой панели нужно сделать проем до установки моноблока. Нельзя устанавливать моноблок на стене, которая находится напротив двери.
• По краю проема прокладывается спецматериал из полиуретана, который играет роль утеплителя. Он имеет высокую степень такого качества, как теплоизоляция. Лента затем очищается от специального защитного материала.
• По тому же краю наносится герметический раствор. В данное отверстие крепят холодильное оборудование — вышеуказанный моноблок. Затем подходит очередь для установки остальных деталей и частей агрегата. Некоторые панели крепятся к потолку.
• Потом, проводим крепеж кронштейнов навески моноблока. Верхний винт крепим на потолочной части, а нижний на стенке панели моноблока. Трубку слива води вворачиваем осторожно.
• Затем проводится подключение проводов ПЭНов для компенсационного клапана и для поддержания правильной температуры двери — на контактные провода моноблока.
• В конце нужно установить светильник, чтобы было хорошо видно объект, который будет охлаждаться.

как это сделать,если Испаритель покрыт толстым слоем льда. Как Провести оттайку ис парителя, уменьшив время между оттай ками. Как уменьшить время?

Настройка производится двумя кнопками. Когда вы хотите сменить настройку, две кнопки дадут вам большую или меньшую величину в зависимости от того, какую кнопку вы нажмёте. Однако прежде, чем вы измените величину, вы должны получить доступ в меню. Вы получаете это, нажав на верхнюю кнопку в течение нескольких секунд – вы войдёте в колонку с кодами параметров. Найдите код параметра, который вы хотите изменить, и нажмите две кнопки одновременно. Когда вы изменили величину, сохраните новую величину, снова нажав две кнопки одновременно. Настроить меню 1. Нажать верхнюю кнопку, пока не покажется параметр 2. Нажать одну кнопку и найти параметр, который вы хотите изменить. 3. Нажать обе кнопки одновременно, пока не покажется величина параметра. 4. Нажать одну из кнопок и выбрать новую величину. 5. Снова нажать обе кнопки для завершения настройки. Параметры выделены красным цветом Ваш параметр d03 — в нём выставляете через сколько часов произойдёт следующая оттайка. Заводская настройка должна показывать 8 часов.

Вернуть заводскую настройку можно следующим образом: выключить питание, нажать две кнопки одновременно и удерживая их включить питание, отпустить кнопки.

Устройство, правила монтажа и возможные неисправности холодильных моноблоков

Обзор вопросов техобслуживания холодильных моноблоков.

Холодильные моноблоки необходимы для создания и поддержания требуемого уровня температуры в торговых холодильных агрегатах. Данные устройства подразделяются на среднетемпературные и низкотемпературные. Холодильные моноблоки могут использоваться как внутри помещений, так и на улице.

Устройство холодильных моноблоков

• компрессор
• змеевик
• конденсатор
• фильтр-осушитель
• испаритель
• докипатель
• датчик уровня
• панель управления
• тампон.

Регулировка и поддержание заданной температуры производится посредством контроллера, соединенного с датчиком. Опция оттаивания инеевой «шубы» реализуется в холодильных моноблоках с помощью ТЭНов на испарителе.

Холодильные моноблоки монтируются на холодильные камеры на расстоянии не менее 0,1 м от стен и 0,6 м от потолка помещения, ширина прохода к машине — не менее 0,7 м.

Не допускается установка моноблока рядом с открытым огнем, отопительными приборами и в местах, где устройство подвергнется прямым солнечным лучам.

Поверхности помещения, где будет осуществляться монтаж холодильного моноблока, должны быть выровнены по уровню.

Возможные неисправности и способы устранения

Вероятная причина: отсутствует электропитание на клеммах клавишного выключателя.

Как устранить: проверить состояние клемм (при необходимости подтянуть винты на клеммах) и состояние кабеля (при необходимости отремонтировать его).

Моноблок работает, не отключаясь, а температура не устойчива

• загрузка камеры теплыми или горячими продуктами;
• частое открытие дверей;
• иней или грязь на испарителе;
• разгерметизация камеры.

• исключить загрузку камеры теплыми продуктами;
• уменьшить грузооборот и частоту открываний дверей;
• проверить уплотнитель.

Моноблок работает короткими циклами, температура «скачет»

• перегрузка камеры;
• слишком высокая температура окружающей среды;
• нарушение нормальной циркуляции воздуха в вентилятором блоке испарителя.

• не перегружать камеру продуктами;
• проверить работу вентилятора.

Холодильные моноблоки — сложные электротехнические устройства. Крайне не рекомендуем доверять их обслуживание и ремонт дилетантам. Ошибки при диагностике и ремонте холодильных моноблоков рискуют обернуться крупными затратами, связанными с капитальным восстановлением системы и порчей продукции.

Холодильные моноблоки Zanotti (Занотти)

POLAIR MM111R Evolution 2. 0 инструкция по эксплуатации онлайн — страница 3

Инструкция POLAIR MM111R Evolution 2.0 для устройства среднетемпературный моноблок содержит страницы на русском языке.

Размер файла: 262.64 kB. Состоит из 17 стр.

Настоящее «Руководство по эксплуатации» предназначено для ознакомления

с устройством, правилами эксплуатации холодильной машины.

Монтаж, пуско-наладочные работы и техническое обслуживание машины

имеют право производить фирменные центры по техническому сервису

оборудования, а также другие организации и предприятия, осуществляющие

технический сервис оборудования по поручению производителя.

Настоящее Руководство включает в себя паспортные данные.

Внимание! Перед пуском изделия в работу следует внимательно

ознакомиться с настоящим Руководством по эксплуатации.

1. ОПИСАНИЕ И РАБОТА ИЗДЕЛИЯ

1.1. Назначение изделия

Машины холодильные моноблочные (далее «машины») среднетемпературные

торговом холодильном оборудовании по ГОСТ 23833-95.

Машины изготовлены в климатическом исполнении «У» для работы в условиях

при температуре от 10 до 40°С и относительной влажности от 80 до 40 %

соответственно — линейка STANDARD (S);

не ниже минус 10°С и относительной влажности 75(±5)% — уличный вариант (U).

1.2. Технические данные

Температура во внутреннем объеме, создаваемая машинами типов:

по заявке потребителя, для южных районов

Применяемый хладагент — хладон R22 или R404А.

1.3. Устройство и работа изделия

Холодильная машина (рис.1) состоит из компрессора с пускозащитной

аппаратурой (поз.1), змеевика для выпаривания конденсата (поз.2), конденсатора

(поз.3), фильтра-осушителя (поз.4), испарителя (поз.5), отделителя жидкости (поз.6),

реле давления (поз.7) и щитка управления (поз.8).

А — общий выключатель с подсветкой;

Б — блок управления.

выпариванием образующейся влаги.
