Устройство кондиционера моноблока

Самым недорогим климатическим устройством является кондиционер моноблок оконный. Уже почти 90 лет он занимает определенную нишу в сфере бытового охлаждающего оборудования. Несмотря на широкое распространение сплит-систем, оконный моноблок пользуется спросом благодаря соотношению цена-качество, долгому сроку службы, несложному техническому обслуживанию.

Городские условия не всегда позволяют установить сплит-систему, оснащенную внешним блоком. Альтернативой стандартной климат-установке стали моноблоки (оконные, напольные, настенные), обладающие рядом особенностей. В зависимости от ситуации эти особенности могут стать как преимуществами, так и недостатками. Рассмотрим подробнее, что представляют собой настенные моноблочные устройства.

Сегмент сплит-систем представлен не только бытовыми кондиционерами в привычном представлении этого понятия. Кондиционер канального типа также является сплит-оборудованием, отличаясь структурными особенностями, нюансами функционала. Многими характеристиками близок полупромышленным системам кондиционирования, оставаясь доступным частному жилью, небольшим помещениям общественного назначения.

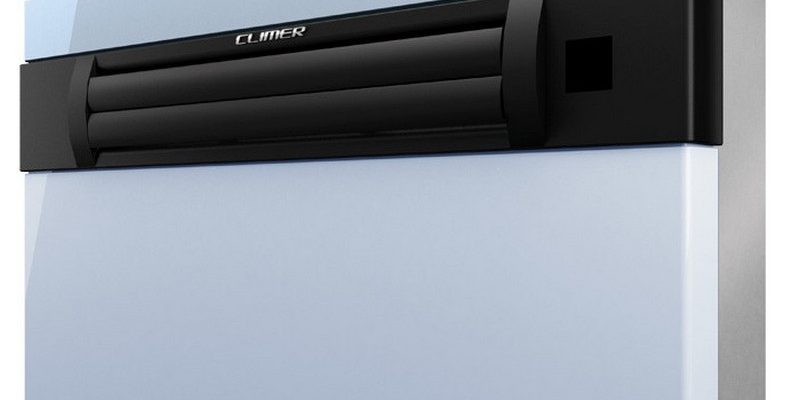

Настенные моноблоки (производители Climer, Unico) – это кондиционеры без наружного блока, точнее совмещающие в одном корпусе конденсатор и испаритель, которые в привычных сплит-системах разнесены по разным модулям, соединенным фреоновой магистралью.

Производство моноблочной климатической техники стало актуальным из-за невозможности разместить бытовой кондиционер. Причины:

При этом оконные моноблоки не пользуются популярностью у потребителей. Напольные кондиционеры требуют вывода коммуникаций в форточку, открытое окно, что также многим представляется неудобным.

Настенные моноблоки внутренним устройством не отличаются от сплит-системы. Основные составляющие элементы, совмещенные в общем корпусе:

Монтаж зависит от структурных, дизайнерских особенностей помещения, можно произвести в двух вариантах:

Сам принцип установки при этом остается одинаковым:

Особенностью установки является крепление только на наружных стенах из-за необходимости в вентпроемах. Установка на боковую стену невозможна. На наружной стене моноблок можно разместить вверху, внизу, а также вовсе оставить на полу.

Система фильтрования воздуха, дренажа конденсата требуют периодического обслуживания. Фильтры обязательно следует очищать от уличной пыли промыванием под водой с обязательным просушиванием. Дренажная система при заполнении обязательно освобождается от накопившегося конденсата. О ее заполнении может сигнализировать автоматическая система управления.

Самое главное отличие – распределение охлажденного воздушного потока по смонтированной сети каналов. В остальном же – это привычная сплит-система, организованная внешним, внутренним блоками, соединенная фреоновой трассой.

Внешний блок (компрессорно-конденсаторный) устанавливается вне здания, монтируется к фасаду, крыше. Охлаждает циркулирующий фреон, подает внутрь комнаты. Внутренний (испарительный) – прогоняет очищенный воздух через теплообменник, охлаждая его.

Часто внутренний модуль устанавливается за подвесной потолочной конструкцией, среди других вариантов – фальшстена, подсобное помещение, чердак.

Климатическое оборудование канального типа поставляется без готовых трубопроводов. Они приобретаются отдельно, после составления проекта кондиционирования здания, произведения расчетов метража, диаметра сечения каналов и т.д.

Высота помещения, где устанавливается канал-распределительное оборудование – более 3 метров. Уровень потолка впоследствии опустится ниже (15-40 см). К тому же необходимо соблюдать установленное санитарными нормами расстояние от распределительной решетки до зон отдыха, работы, чтобы прохладный воздушный поток успел рассеяться по помещению, создавая комфортные ощущения.

Настенный кондиционер нового поколения работает по привычной схеме охлаждения, дополненной некоторыми особенностями.

В конденсаторе фреон (экологичный R410) охлаждается, в испарителе, наоборот, забирает тепло окружающего воздуха. Вентиляторная система подает воздухопоток наружу через регулируемые жалюзи.

Отличительная особенность – циркуляция воздуха осуществляется через два вентиляционных выхода внутри наружной стены. При помощи первого воздух поступает в устройство, второго – отработанный теплый воздух отводится наружу. На фасадной стороне выходы закрываются декоративными решетками.

Более усовершенствованные модификации представляют собой компактные системы центрального кондиционирования, где совмещены приточно-вытяжная вентиляция с рекуператором тепла, подключение к центральному отоплению. Позволяют организовать энергоэффективное охлаждение, обогрев помещения без высоких затрат, даже в холодное время года. Внутрь комнаты подается отфильтрованный свежий воздух. Через вытяжную систему отводится отработанный воздух. Зимой работает блок рекуперации, внутри которого теплом отработанного прогревается входящий воздухопоток.

Цена таких климат-центров значительно выше стоимости обычной сплит-системы.

Оконный моноблок представляет собой охлаждающее устройство, организованное единым корпусом. Как правило устанавливается в проем окна, форточку, гораздо реже – в стену, ширина которой составляет не более 30 см.

Впервые появился в 1929 году (General Electric), пользовался большим потребительским спросом. С тех пор его популярность заметно снизилась, особенно после выпуска японской бытовой сплит-системы в 1981 году. Тем не менее, спрос на оконники еще есть. Главные факторы, определяющие востребованность:

Производительная мощность данных устройств составляет 1-8 кВт. Более современные модели отличаются выгодными особенностями:

Производители данных моноблочных климат-устройств: General Climate, Toshiba, GREE, Samsung, LG, Midea, Timberk, Vertex и др.

Канальные кондиционеры с притоком свежего воздуха обладают рядом преимуществ:

Выбирая тип кондиционирования, следует руководствоваться многими факторами, рассмотреть минусы, плюсы различных видов климатической техники, обратиться за консультацией специалиста. Приобретая дорогостоящее оборудование, можно получить комфортные микроклиматические условия, если выбор сделан верно, а проектирование, монтаж проведены, реализованы профессионально.

https://youtube.com/watch?v=ctKZ_QewNes%3Ffeature%3Doembed

Конструктивно оконный моноблок устроен также, как другие монокорпусные кондиционеры:

Размещение в общем корпусе компрессора и испарителя повышает уровень рабочего шума (до 50 дБ). Чтобы снизить показатель, производители устанавливают частичную шумоизоляцию компрессора. Также на уровень шума влияет конструкция лопастей вентилятора. В современных моделях чаще монтируются механизмы с аэродинамической конструкцией лопастей, что снижает уровень шума.

Оконный моноблок разделен на два отсека:

Отсеки разделены сплошной перегородкой. В моделях с опцией вентилирования в перегородке есть отверстие для поступления уличного воздухопотока.

Данные кондиционеры способны работать в режимах охлаждения, обогрева, вентилирования.

Фреоновый контур замкнутый, заправляется охлаждающим веществом еще на производстве. Это обуславливает надежность работы, долгий срок службы без дозаправки.

Оконный моноблок работает по такому же принципу, как и все кондиционеры, оснащенные фреоновым контуром:

В режиме вытяжной вентиляции кондиционеры могут работать, не подключаясь к электрической сети. Для этого достаточно открыть заслонку лицевой панели оборудования. Воздух будет проходить через специальное вентиляционное отверстие.

Режим вентилирования предполагает работу вентилятора внутреннего отсека без нагревания или охлаждения. Комнатный воздух подвергается рециркуляции для предотвращения застаивания.

Опция регулирования влажностного показателя позволяет установить параметры в пределах 35-55%. Некоторые модели осушают воздух, работая на охлаждение. Это необходимо учитывать при выборе кондиционера.

Всё об особенностях настенных моноблочных кондиционеров

Для маленьких помещений важно обеспечить правильное движение воздушного потока. Этим занимается система кондиционирования.

Моноблочный настенный кондиционер — это удобное приспособление, для которого не нужны монтажные работы сверх стандартных.

Схема устройства

Предназначение настенного моноблочного кондиционера заключается в очистке и охлаждении воздушного потока. Для создания микроклимата, который не причинит вреда людям, необходимо правильно расположить систему.

В её состав обычно входят:

Особенность моноблочного настенного кондиционера в том, что в его составе есть устройство для очистки и поддержания нужной температуры воздуха под названием теплообменник.

Приспособление с перенаправлением воздушного потока на улицу нуждается в более сложном процессе установки, требует частого очищения и меняет вид фасада зданий не в лучшую сторону.

Специфика

Существуют два вида настенных моноблочных кондиционеров, которые можно установить дома. К ним относятся настенные, они же мобильные, которые можно устанавливать в разные места сколько угодно раз, и моноблочные, или стационарные, установка которых проводится только один раз.

Крепление последних проводится в соответствии с требуемым направлением потока воздуха. Для осуществления подачи воздуха, которая происходит с улицы, требуется наличие специальных трубок.

Специфика работы настенного моноблока заключается в том, что он требует одного и того же уровня мощности. Кроме того, из-за особенностей температурного режима он не используется в зимнее время.

Как это работает?

У настенного моноблока есть основа повышенной прочности размером 50х50х70, а его состав в целом напоминает сплит-системы для дома. Их крепление проводится рядом с окнами, а стационарная система позволяет избежать повреждения воздухозаборных трубок.

В системе кондиционирования воздух проходит долгий путь, начиная с улицы и попадая в комнату через увлажнители (для этого предусмотрен съёмный резервуар) и систему фильтров.

Регуляция температурного режима и уровня влажности происходит посредством пульта управления. Площадь помещений, в которые можно установить настенный моноблок, не должна превышать 35 квадратных метров.

Плюсы

Настенный моноблок представляет собой очень удобное устройство для создания микроклимата, при этом его цена, как правило, не выше, чем у сплит-систем или иных стационарных приспособлений.

Регуляция режимов температуры и влажности происходит при помощи дистанционного пульта.

Установка устройства проводится после ремонтных работ (конкретно после отделки стен). При этом на фасаде здания находятся воздухозаборные трубки, для которых в последующем понадобится сделать соответствующие число отверстий.

К достоинствам моноблочного настенного аппарата также относятся:

Минусы

Монтаж

Этот процесс занимает всего несколько часов, причём можно провести его самостоятельно. Для этого потребуются:

Краткая инструкция по установке настенного моноблока:

Как выбрать?

С внешним видом моноблоков проблем быть не должно, ведь они подходят под любой интерьер. Выбор заключается в четырёх моментах:

Постскриптум

Если подытожить всё вышесказанное, то получится следующее:

Желаем удачи в выборе и установке моноблочных устройств!

(пока оценок нет)

Что нужно учесть при установке

Оконный моноблок прост в установке, не требует наличия специфических инструментов. Монтируется внутри деревянной рамы окна, неширокой стены. Установить в пластиковом окне без предварительно организованного проема проблематично. Что необходимо учитывать перед проведением монтажа:

Преимущества и недостатки

Оконный моноблок обладает рядом преимуществ и недостатков. При определенных условиях данное устройство может стать единственно оптимальным вариантом охлаждающей климатической техники.

Данный кондиционер может стать альтернативой, когда по определенным причинам невозможно установить другие охлаждающие устройства. Имеет свои преимущества и недостатки. Но в целом является одним из вариантов замены традиционной сплит-системы.

Как выбрать оконный моноблок

При выборе, какой кондиционер купить, необходимо учитывать следующие факторы:

Преимущества настенного моноблока:

К недостаткам относятся:

На вопрос, бывают ли кондиционеры без внешнего модуля, производители давно ответили выпуском монокорпусных устройств. Наилучший вариант среди них – настенный моноблок в квартиру, отзывы о котором можно прочесть на многочисленных тематических форумах. Его приобретение целесообразно при невозможности разместить сплит-систему. Наиболее распространен в крупных городах, например, популярен в Москве.

https://youtube.com/watch?v=ObhRc0rhX_Q%3Ffeature%3Doembed

Как установить оконный моноблок

Инструкция по установке (деревянная рама):

Производительность кондиционера канального типа

Показатель производительной мощности разделяет климат-системы канал-распределительного типа:

Техническое обслуживание обязательно:

Канальный кондиционер с притоком свежего воздуха

Данное устройство кондиционирования предусматривает подключение приточного устройства. Канальный кондиционер с притоком свежего воздуха не заменяет полноценную вентиляционную систему строения. Но приток воздушных масс способен освежить рециркулируемый поток, дополняя, улучшая вентилирование объемных площадей, зданий.

Приточную установку монтируют воздуховодом, врезаемым впоследствии внутрь приточного адаптера. При необходимости подмеса уличного воздушного потока сразу нескольким комнатам, применяют тройник нужного количества воздуховодных ответвлений, монтируемый сразу после приточного устройства. Процент подмеса составляет до 30%.

Канальное устройство, приточная установка оснащены отдельными пультами дистанционного управления, работают независимо друг от друга.

Стандартный монтаж кондиционера

Внешний блок монтируется снаружи здания: фасад, крыша, чердак. Внутренний – внутри помещения, чаще всего крепится к потолку, а также внутристеновой нише, подсобных помещениях, где можно забрать высоту потолка без нарушения эстетики.

Канальное кондиционирование проектируется, устанавливается на стадии строительства, капитального ремонта. Самостоятельная установка сложна, крайне нежелательна из-за технической сложности реализации системы воздуховодов. Лучше доверить монтаж дорогого оборудования профессионалам.

Внутренний теплообменный модуль монтируется на потолочном перекрытии. От него по заранее спроектированной схеме разводится сеть вентиляционных каналов к местам будущего монтажа распределительных решеток, диффузоров. Проводится теплоизоляция труб для исключения образования конденсата, а также шумоизоляция климатической техники. Фреоновую трассу, проведенные коммуникации закрывают подвесным потолком.

При монтаже необходимо учесть удобный доступ сервисного обслуживания внутреннего модуля, приточную установку (при необходимости), исключить забор воздуха из санузла, кухни.
