Моноблок ваз 2107

• БК «Штат» для ВАЗ 2107

Бортовой компьютер

Маршрутный бортовой компьютер ШТАТ 07 Х5 устанавливается на инжекторные и карбюраторные автомобили ВАЗ 2107.

Совместим со всеми типами контроллеров BOSCH, ЯНВАРЬ, ИТЕЛМА, Автэл.

ШТАТ 07 Х5 имеет энергонезависимую память (сохраняет все значения при снятии клеммы с аккумулятора)

ОТЛИЧИЯ МАРШРУТНОГО АВТОМОБИЛЬНОГО КОМПЬЮТЕРА ШТАТ 07 Х5 ОТ ПРЕДЫДУЩИХ ВЕРСИЙ:

Бортовой компьютер разработан на новой программно — аппаратной платформе RD1
Отличия платформы RD1 от предыдущих поколений ШТАТ:

высокостабильное програмное обеспечение с защитой от сбоев
увеличено количество кнопок управления (до 6 кнопок), кнопка «любимая функция»
раздельные каналы управления подсветкой дисплея и кнопок
индивидуальная подсветка каждой кнопки
наличие универсального входа и двух программируемых выходов
возможность заказа индивидуальной прошивки
возможность обновления прошивки
сервисное меню для тонких настроек Ббортового компьютера
меню настроек и установок
голосовой процессор нового поколения
деморежим — демонстрация возможностей маршрутного компьютера.
На дисплее появляются сообщения: номер версии програмного обеспечения, серийный номер.
ПЛАЗМЕР — сушка и прогрев свечей для холодного пуска двигателя.
ТРОПИК — автоматическое управление вентилятором системы охлаждения при достижении
температуры двигателя, заданной пользователем.
ФОРСАЖ — сброс памяти обучения контроллера при переключении «бензин»/»газ», приводящий к
состоянию первоначальных заводских установок для бензина с октановым числом не ниже 95.

ХАРАКТКРИСТИКИ БОРТОВОГО КОМПЬЮТЕРА ШТАТ 07 Х5

МАРШРУТНЫЙ КОМАЬЮТЕР:
— остаток топлива в баке
— мультидисплей «ТРАССА»
— мультидисплей «ГОРОД»
— средняя скорость за поездку
— средний расход топлива за поездку
— время в пути
— скорость
— пройденный путь за поездку
— расход топлива
— расход топлива за поездку
— прогноз пробега на остатке топлива

ДИАГНОСТИЧЕСКИЙ ТЕСТЕР:
— тип контроллера
— очистка памяти контроллера (ФОРСАЖ)
— плазменный запуск, сушка свечей (ПЛАЗМЕР )
— коды ошибок c расшифровкой
— мультидисплей параметры ДВС
— положение регулятора холостого хода
— массовый расход воздуха
— положение дроссельной заслонки
— частота вращения вала двигателя
— напряжение бортовой сети
— температура охлаждающей жидкости

НАСТРОЙКИ И УСТАНОВКИ:
— регулировка яркости дисплея
— регулировка яркости свечения кнопок
— регулировка контраста дисплея
— цвет дисплея (для RGB индикатора)
— режим день/ночь
— установка часов
— включение / выключение будильника
— установка дня недели
— установка даты
— сигнал каждый час
— приветствие (часто / редко / отключено)
— коррекция подсчета пробега
— коррекция подсчета топлива
— установка порога включения вентилятора
системы охлаждения (ТРОПИК)
— выбор канала управления вентилятором
системы охлаждения (ТРОПИК)
— уровень топлива (рассчитанный / измеренный)

ОПРЕДЕЛЕНИЕ СРОКОВ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ:
— замена масла ДВС
— замена масла КПП
— замена воздушного фильтра
— замена топливного фильтра
— замена ремня генератора
— замена свечей
— замена ремня ГРМ

КНОПКА «ЧАСЫ «
— часы — календарь — будильник
— температура за бортом

РЕЧЕВОЙ СИНТЕЗАТОР
Приветствие:
— пожелание приятного пути
Предупреждения:
— о максимальном количестве топлива в бензобаке
— о минимальном количестве топлива в бензобаке
— о наступлении сроков технического обслуживания
— о включении плазмера
— об опасном перегреве двигателя
— о слишком низком / высоком напряжении бортсети

АВАРИЙНЫЙ СИГНАЛИЗАТОР
— перегрев двигателя
— перезаряд / недозаряд аккумуляторной батареи
— низкий уровень топлива

Функция «ЛЮБИМАЯ КНОПКА» — программируемый вызов любой функции компьютера.
Функция «ВРЕМЯ СТОЯНКИ» — подсчёт времени стоянки при выключенном зажигании.
Функция «НЕ ВЫКЛЮЧЕНЫ ГАБАРИТНЫЕ ОГНИ» — предупреждение о включенных габаритных огнях при выключенном зажигании.

Бортовой компьютер ШТАТ 07х1-м (для ваз 2107)

по подключению. В книге есть схема подключения, НО(!) обратите внимание на рисунок именно колодки! А ведь там еще написано «колодка жгута БК (вид сзади)», ну повернул я так как там нарисовано, а ни цвета, ни подключение проводов не сходится, перевернул колодку и все встало на свои места, просто они очепятку допустили, на рисунке пазы колодки должны быть сверху! Но возможно у меня аппарат реально старый первых годов выпуска и очепятку они исправили давно, но имейте в виду)))

подключать на родной проводке 2107 вот как:
можно обжимками из комплекта, но лучше пропаивать и не забывать изолировать(!)
-серый К-линия на верхний ряд 7 контакт диагностической колодки
-чёрный можно припаять к минусу (чёрный провод на часах)
-красный можно припаять к постоянному +12В (красно-синий провод на часах)
-белый можно припаять к подсветке (белый провод на часах)
но подключаться не обязательно к часам, главное, чтобы нужный сигнал был.
также в инструкции было указано, что на автомобили, у которых лампочка «чек-энджин» находится не на панели приборов, а в бороде, то нужно еще и подключить лампочку к бортовику, но я так понял, что это не обязательно, видимо просто пищать будет при появлении ошибки, я не подключал.

но у меня-то всё хэнд мейд
были в комплекте такие вот зажимы (красный на фото), ну не люблю я такие вещи, если так подключу, меня все время будет это гнобить и все равно переделаю. Если присмотритесь, то под бородой увидите колодки на 6 контактов, я их приготавливал под кучу кнопок, которые собирался устанавливать в бороду, в одной масса, в другой плюс от габаритов, так вот, на чёрный и белый провода из жгута проводов от бк напаял клеммы и повтыкал их в эти колодки, красный провод припаял на клемму провода от часов

а серый провод протянул до диагностической колодки и воткнул не снизу в клемму, а сверху(!) и вам советую так делать, это для того, чтобы беспрепятственно втыкать диагностический шнур, ды и если снизу в клемму засунуть, то зацепить чем-то случайно можно и вылетать будет провод. Правда у меня в отличии от 2107 глубже в бардачке стоит диагностическая колодка и пришлось провод удлинить маленько.

офигел с расхода, сначала был 5, затем увеличивался до 14л на сотню! почитал внимательно инструкцию, оказывается забыл обнулить прибор!:) обнулил и расход в спокойнейшем режиме 6 л, а в агрессивном 9,3л.

также мне не совсем понятны такие обозначения, про них в инструкции ничего не указано вроде как, если кто знает, расскажите, пожалуйста

также нашел и поставил наболдажник ручки кпп от 2103-06, 01 не найдешь особо сейчас, хотя он самый идеальный по-моему, 06 не очень удобный по мне, может просто привык к 07(

еще просто так комп подключал недавно и заметил, что показания расхода литры/час вообще прыгает, то 0,7, то 0,9, потом вообще 0 показал, а потом 84 литра в час выдал! вспомнил, что чужой б/у насос ставил, поставил обратно свой, вроде бы свой более менее показывает, чувствую поеду за насосом скоро)))))
менял его совсем недавно, недели две-три назад, ставил прокладку новую, а она уже вон в каком какашечном состоянии!

собственно по бортовому компьютеру могу сказать, что его функций для меня вполне достаточно, в основном среднюю скорость и средний расход смотрю, но и то не все функции еще испробовал.
самое необходимое есть, простой как валенок, надеюсь хоть поработает долго, если что, еще дополню отзыв, надеюсь, в положительную сторону:)

Бортовой компьютер ВАЗ 2107 инжектор

Автомобиль российского производства ВАЗ 2107 с завода никогда не оснащался таким изделием, как бортовой компьютер. Несмотря на то, что производство данной модели уже давно прекращено, на сегодняшний день для нее выпускаются запчасти, разного рода доработки и множество деталей тюнинга. Одним из таковых комплектующих является бортовой компьютер, о котором пойдет речь в этом материале.

Несмотря на то, что «семерка» не комплектовалась бортовым компьютером, его можно установить самостоятельно без особых переделок. Специально для ВАЗ 2107 выпускается свой бортовой компьютер под названием «Штат 07 Х1-М» (ниже на фото представлен вид изделия). Стоимость изделия невысокая, что собственно говорит о его незначительном функционале, но также и о доступности каждому водителю. Итак, разберемся, как можно самому установить бортовой компьютер на ВАЗ 2107 инжекторного типа.

БК «Штат» для ВАЗ 2107

Бортовой компьютер «Штат» предназначается исключительно для автомобилей ВАЗ 2107. Его конструкция выполнена в форме заглушки, которая находится на панели рядом с часами. Но данный агрегат является не единственной моделью, которую можно установить на «семерку». Существует много других моделей(универсальных), которые отличаются формами и функционалом, но уделим внимание именно изделиям фирмы «Штат».

Бортовой компьютер «Штат» предназначается для работы с контроллерами типа «Январь», «Ителма», «Автелм». С контроллерами «BOSCH» агрегат не совместим, поэтому можно заметить, что агрегат данной модели предназначается только для работы с инжекторными двигателями «семерок».

Изделие напоминает по форме пейджер, так как имеет только две кнопки и дисплей, на котором возможно отображение информации в трехзначном формате. Примитивное изделие, стоимость которого составляет не более 1000 рублей. Несмотря на это, такое маленькое изделие выполняет 30 функций, которые являются достаточно полезными для водителя. Рассмотрим подробнее, что же за функции выполняет БК типа «Штат 07 Х1-М».

Функционал БК «Штат 07 Х1-М»

Основными полезными функциями, которые выполняет бортовой компьютер на ВАЗ 2107, являются:

Это основные функции, которые обязательно порадуют владельца ВАЗ 2107. Кроме этого, немаловажно отметить такую опцию, как «Плазмер», представляющая собой сушку и прогрев свечей. Эта функция полезна тем, что перед запуском двигателя на электроды подается высоковольтный импульс частотой 150 Гц. При подаче импульса происходит выделение энергии, которая образует ионизацию воздуха в камере сгорания. Посредством этого происходит прогрев и просушка электродов свечей.

Установка бортового компьютера данной модели не представляет особых сложностей. Все что потребуется для установки – это снять заглушку, подсоединить провода в соответствующие разъемы согласно инструкции, после чего наслаждаться функционалом изделия. Подключение проводов бортового компьютера выполняется следующим образом:

Ниже на фото представлены комплектующие устройства.

Если вы располагаете большей суммой средств, то вместо простенького БК можно установить более дорогую версию от фирмы «Штат». Эта модель бортового компьютера называется «Штат 07 Х5», которая также предназначена для инжекторных и даже карбюраторных «семерок». Эта модель будет в несколько раз больше предыдущей, поэтому производитель предлагает устанавливать устройство в верхней части консольной панели вместо решеток для подачи воздуха в салон.

Особенности монтажа БК «Штат 07 Х5»

Изначально следует отметить, что БК «Штат 07 Х5» на ВАЗ 2107 устанавливается как на инжекторный тип двигателя, так и на карбюратор. Такой агрегат отлично функционирует с контроллерами типа «Bosch». Стоимость агрегата составляет около 3000 рублей. Выглядит БК следующим образом, как показано на фото ниже.

В комплектацию бортового компьютера типа «Штат 07 Х5» входят следующие материалы:

Процесс установки выглядит следующим образом:

После этого устанавливает бортовой компьютер на место и наслаждается его функционированием. Штука очень полезная и позволяет следить за разными параметрами авто, а также не нарушать правил дорожного движения.

Преимуществом последней модели БК является не только большой размер устройства, но и наличие дисплея, на котором отображается различная полезная информация в приемлемом для человека виде. В то время как БК «Штат 07Х1-М» выводит информацию в трехзначном цифровом формате, которую необходимо расшифровывать.

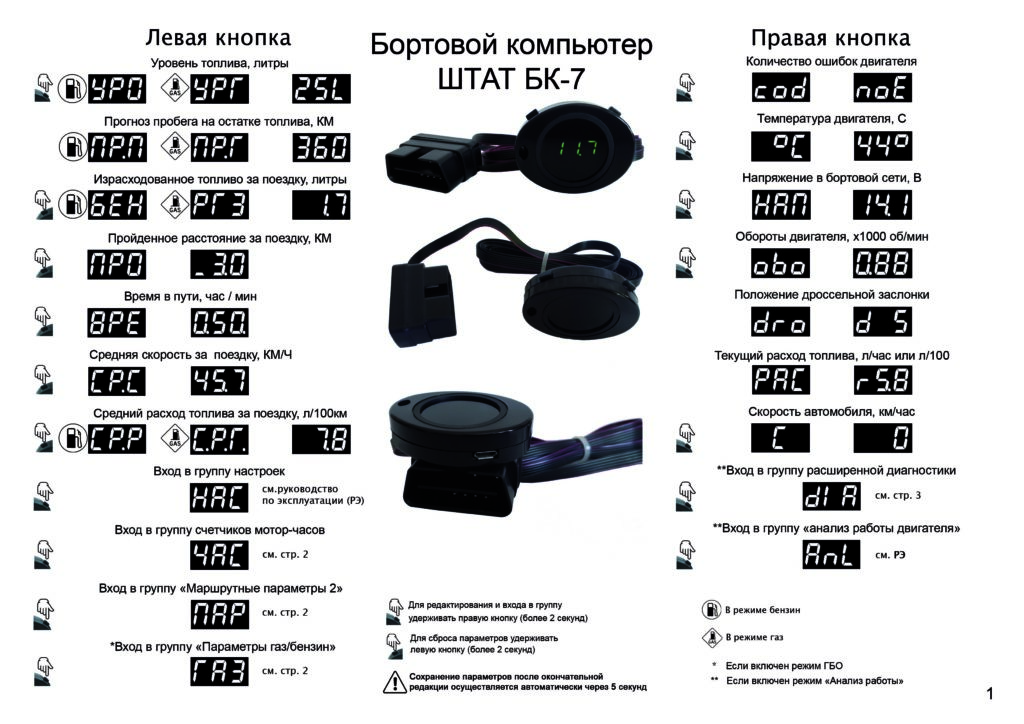

Установка бортового компьютера

Снял панель приборов, вытащил центральные воздуховоды, выпилил разделительную перегородку, и тут выяснилось, что высота монтажного корпуса БК на 8 мм больше, чем высота отверстия, которое осталось от воздуховодов!
Пришлось пилить:

О, влезло 🙂 Но обнаружилась следующая проблема — из-за того, что бортик вокруг отверстия имеет скругленные края, крепеж не держал монтажный корпус БК. На фотке можно разглядеть вверху наклонный упор-фиксатор, который соскальзывает с бортика:

и распилил ее на 4-е части:

И эти части использовал как упоры для фиксаторов:

При установке, прихватил эти упоры на «Момент», чтобы они не соскользнули при вибрации.

Осталось подключение. Тут все оказалось проще некуда. Под бардачком у меня обнаружился диагностический разъем (справа вверху под болтом):

Дополнительно, чтобы иметь реальную информацию об остатке топлива, подключился к розовому проводу 6-клеммной белой колодке в приборной панели, который идет к ДУТ:

Ну и все.
Воткнул разъем БК в диагностический разъем, протянул и уложил провода, установил приборку на место.
Вот так это выглядит в окончательном виде:

На сегодняшний день, прошло уже почти полтора года с момента установки БК. При том, что «морда» БК часто снимается и ставится обратно, ничего не шатается, не болтается, и проблем с контактами нет 🙂

Upd 2014.11.02:
Добавил картинку с раcпиновкой разъема OBD-II

Лада 2107 2010, двигатель бензиновый 1.6 л., 74 л. с., задний привод, механическая коробка передач — электроника

Машины в продаже

Лада 2107, 2011

Лада 2107, 2003

Лада 2107, 2008

Лада 2107, 2001

Комментарии 54

День добрый, у меня так же, как и у вас, 5 проводов подходят к ОБД 2, но по распиновке, представленной вами же, 11 разъём отмечен как OEM (я так понимаю пустой), а на деле у нас с вами к нему подходит какой то коричневый провод
Внимание вопрос =)
Где К линия )))) да такая, чтобы не спалила адаптер =)))
Ваз 2105, мозги бош 7.9.7 евро 2

Если верить распиновке разъема, которую я честно скопировал из интернета, то К-линия должна подключаться к 7-ой ножке разъема. Но, практически, я не пробовал и не проверял, так ли это 🙂

ну короче вчера проверял, на к линии у меня вместо 12 вольт, 0.11вольт)

Если верить распиновке разъема, которую я честно скопировал из интернета, то К-линия должна подключаться к 7-ой ножке разъема. Но, практически, я не пробовал и не проверял, так ли это 🙂

думаю по этому комп и не видит мой адаптер

Я думаю, что так и есть.

чето непойму у тебя разьем в машине диагностическая колодка квадратная?

Нет, обычная — со скошенными краями.

Утебя как какой год машины?

Добрый вечер. У меня вопрос. Езжу на ваз 2104(2011г.в.). Как можно подключить ДУТ к разъему OBD-2 и какой программой для винды можно снять показания? Буду безмерно благодарен за ответы и советы.

Добавил в статью картинку с распиновкой разъема OBD2. В стандарте, там нет вывода для ДУТ. Зачем подключать ДУТ к этому разъему?
Программы под Винду для работы с OBD2 можешь посмотреть, например, здесь — aurora24.ru/info/programmi_dlja_diagnostiki
И совет: пользуйся поиском Гугл или Яндекс.

Я Вам очень благодарен за ссылки. Но поймите меня правильно, я пользовался поисковиками, просто сейчас мой личный авто в пользовании у родителей(их машиненка захворала), езжу на рабочей. ГСМ строго лимитирован, (для своих нужд, как честный человек заправляюсь самостоятельно), но все же надо знать сколько в баке бензина осталось. Пару дней назад чуть не заглох на федералке. При подключении обд2 кабеля к своему Бре считывается все что надо так сказать, а тут в отечественной ЖИ4 просто невозможно узнать сколько бензина осталось, на стрелку больше не надеюсь, а сливать с нее бензин для таррировки слишком уж долга история. Еще раз извиняюсь за вопрос в Вашем блоге.

При подключении к OBD2, бортовой компьютер считывает все показания, которые предоставляет ЭБУ машины по соответствующему протоколу. Если БК что-то не показывает, возможно, выбран не тот протокол обмена, или в настройках БК указан не подходящий режим расчета/показа тех или иных данных.

Например, в моем БК есть возможность переключения показывать остаток топлива в баке по данным от ЭБУ или от ДУТ. Если выбрать режим ЭБУ — никаких дополнительных подключений не надо. А в режиме ДУТ — надо было подключить отдельный провод от БК к ДУТ.

Так что, попробуй внимательно проверить настройки БК.

спидометр одометр и сколько сьела
