Усилитель мощности: модернизация и улучшение звучания

В 1972 году Рижская фабрика музыкальных инструментов подготовила к выпуску звуковой агрегат, предназначенный для использования с электрогитарами и клавишными электромузыкальными инструментами. Звуковой агрегат состоит из собранных в одном корпусе предварительного усилителя с регуляторами тембра, усилителя мощности и громкоговорителей.

Наибольший интерес представляет усилитель мощности. Он может быть использован для озвучивания клубов, школьных залов, небольших площадей.

Модернизация усилителя

Это разработка где-то конца 80-х. За это время показала себя достойно и универсально: годится как для любителей качественного звука (сочинял для себя), так и для музыкантов, которым нужна мощность.

Краткое лирическое вступление. В своё время был очень популярен усилитель, опубликованный в журнале Радио 72г. Я тоже повторял эту схему. Недостатки её известны многим, кто её повторял: невысокая линейность, слабая устойчивость на ИНЧ, недостаточная устойчивость по ВЧ (от чего в схему введен корректирующий кондюк), узковатый частотный диапазон, и ещё что-то, чего сейчас не припомню. И главное — звучание оставляло желать лучшего.

Такого у себя дома я терпеть не мог: уши свои — не казённые:) Первое, с чего я начал модернизацию — замена выходного транса. Изменения, внесенные в выходной транс напрашивались сами собой — ужесточить связь обмоток обратной связи (ультралинейных) с остальными обмотками, чем уменьшить Кг на высших частотах, и улучшить частотные и фазовые характеристики выходного каскада. В том варианте, что я применил в новой конструкции удалось расширить частотный диапазон, повысить устойчивость на ВЧ, понизить выходное сопротивление. Звучание заметно улучшилось, но теперь вся схемотехника (клон т.н. схемы Вильямсона) стала казаться притянутой в Hi-Fi за уши — выполнена как-то в лоб, слабым звеном оставались слабая устойчивость с ООС на инфранизких частотах, повышенные нелинейные и частотные искажения (особенно на ВЧ).

Усилитель с улучшенным звучанием

В результате получился усилитель со звучанием, которое (при должных мерах), вполне может претендовать на hi-end 😉 Усилитель абсолютно устойчив, поэтому его можно использовать как с глубокой ООС, так и вообще без неё — линейность всех каскадов обеспечивает малые искажения и с разомкнутой петлёй ООС.

Параметры усилителя

Подробные параметры усилителя я сейчас привести не могу — давно не мерял. Тем, кому нужен звук а не параметры, информации для повторения я дал достаточно, а если очень нужно, могу (хоть и очень в лом) перемерять. Для журнала перемерял бы наверное. А тут и так сойдёт :o)

Наладка и питание

Что касается наладки, то она проста:

1. Пункт 7 можно пропустить, если заменить R8 и R9 на один, сопротивлением 12к (это может на качество даже никак не повлиять, особенно с ООС).
2. Для питания усилителя понадобились дополнительные напряжения: 410В(10мА/канал) и стабилизированное 68В (б/т). На схеме показан идин из вариантов их получения из имеющихся. Здесь можно сделать по-разному. У меня, например, есть источник стаб. +220В для питания предусилителя, так я +68 получил делителем.

Введение

В своё время схема была окутана коммерческой тайной :). Теперь please — пусть кто хочет попробует. Повторюсь, что связка УН-ФИ универсальна, и может быть использована для раскачки различных выходных PP каскадов (триодных, пентодных, класса А, АВ). Для каждого конкретного случая возможно придётся произвести перерасчёт некоторых элементов, что делается очень легко. В этом я могу оказать помощь нуждающимся.

P.S. Подобной переделке хорошо поддаются усилители Прибой — качество заметно улучшается.

Список радиоэлементов

Радио-лампы

• 6Н1П2
• 6П45С2

Конденсаторы

• C1, C5, C6: 1 мкФ
• C2: 47 мкФ
• C3: 0.1 мкФ
• C4: 0.047 мкФ

Резисторы

• R1: 0.5 Вт
• R2, R9: Подстроечный резистор 4.7 кОм
• R3: 0.5 Вт
• R4: 0.5 Вт
• R6: 0.5 Вт
• R7: 2 Вт
• R8: 0.5 Вт
• R10, R11: Подстроечный резистор 22 кОм
• R12, R13, R14, R15, R20, R18, R19: 0.5 Вт
• R16, R17: 1 Вт
• R21, R22: 2 Вт

Прочее

• Розрядник
• Выходной трансформатор
• Стабилитрон

Конструкция силового трансформатора

Силовой трансформатор усилителя собран на сердечнике из пластин УШ-30, толщина набора 60 мм. Расположение обмоток трансформатора показано на рис.67. Обмотки выходного трансформатора соединены параллельно и содержат одинаковое число витков. Намоточные данные трансформаторов приведены в таблице.

Принципиальная схема

Все каскады усилителя выполнены на лампах. Максимальная неискаженная выходная мощность — 100 Вт при сопротивлении нагрузки 8 Ом. Чувствительность усилителя при максимальной выходной мощности 1,5 В. Коэффициент нелинейных искажений при выходной мощности 80 Вт на частоте 1000 Гц — 0,5 %. Диапазон рабочих частот от 20 Гц до 50 кГц при неравномерности частотной характеристики 3 дБ.

Теги

• Опубликована: 2005 г.

Оценка статьи

• Средний балл статьи: 0
• Проголосовало: 0 чел.

Усилитель мощности на лампах: описание схемы

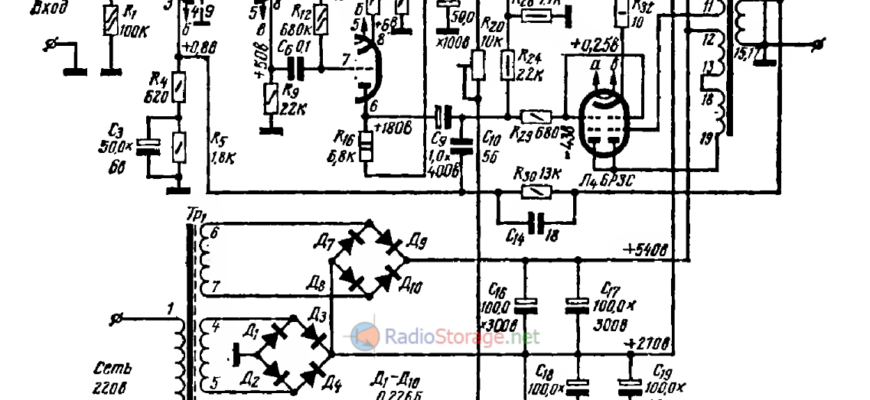

Рис. Принципиальная схема мощного лампового УНЧ с выходной мощностью 100 Ватт.

Введение

Усилитель питается от сети переменного тока напряжением 220 В, при этом уровень фона составляет -76 дБ. Схема включает в себя несколько каскадов, каждый из которых отвечает за определенную функцию.

Первый каскад

Первый каскад усилителя собран на левом триоде лампы Л1. Правый триод этой лампы используется для создания фазоинверторного каскада.

Фазоинверторный каскад

Сигнал после фазоинвертора усиливается лампой Л2. Резисторы в анодных цепях триодов подобраны таким образом, чтобы получить максимальное неискаженное напряжение на управляющих сетках выходных ламп.

Оконечный каскад

Оконечный каскад усилителя выполнен по двухтактной схеме на лампах Л3 и Л4. Упрощение конструкции выходного трансформатора достигается путем минимизации сопротивления между анодами ламп.

Отрицательная обратная связь

Для снижения нелинейных искажений весь усилитель охвачен отрицательной обратной связью около 20 дБ. Это позволяет уменьшить возможное самовозбуждение усилителя на высоких частотах.

Конструкция и налаживание

При монтаже усилителя важно правильно заземлить все цепи и подключить отрицательные выводы конденсаторов фильтра к соответствующим резисторам. После сборки необходимо проверить напряжения питания и установить необходимые параметры для ламп.

Завершение

По окончании сборки и установки необходимо провести проверку параметров усилителя. В случае возбуждения усилителя рекомендуется поменять местами концы вторичной обмотки выходного трансформатора.

Схема усилителя позволяет достичь высокого качества звука и минимальных искажений при работе на максимальной выходной мощности. Корректная сборка и налаживание гарантируют эффективную работу устройства.

Устранение возбуждения в усилителе

Если емкости переходных конденсаторов С5, С6 и C8, C9 или сопротивления резисторов R11, R12, R22, R24 меньше требуемых, усилитель может возбудиться на низких частотах. Возбуждение устраняется подбором емкости конденсатора С3.

Увеличение сопротивления для устранения самовозбуждения

В любом случае самовозбуждение можно устранить, увеличивая сопротивление резистора R30 и, таким образом уменьшая глубину отрицательной обратной связи. Но здесь надо считаться с неизбежным увеличением нелинейных искажений, уровня фона и чувствительности усилителя.
